1. அறிமுகம் சி-பேண்ட் ஏஎஸ்இ பிராட்பேண்ட் லைட் சோர்ஸ் மைக்ரோ மாட்யூல்
2. தொழில்நுட்பம் விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. செயல்பாட்டு படிகள்
7. ஆர்டர் தகவல்
8. தரவுத்தாள்
9. மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்
10. முன்னணி நேரம்
11. செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு
12. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை
சி-பேண்ட் ஏஎஸ்இ பிராட்பேண்ட் லைட் சோர்ஸ் மைக்ரோ மாட்யூல் சிறிய அளவு, பிராட்பேண்ட் ஸ்பெக்ட்ரம் மற்றும் அதிக அளவு தேவைப்படும் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது வெளியீட்டு நிலைத்தன்மை. அல்ட்ரா-சிறிய தடம் கொண்ட, இது மிகவும் பொருத்தமானது சிறந்த ஆப்டிகல் செயல்திறனை பராமரிக்கும் போது விண்வெளி கட்டுப்படுத்தப்பட்ட அமைப்புகள். தி தொகுதி RS232 அல்லது TTL கட்டுப்பாட்டை ஆதரிக்கிறது, 10/20/50mW நிலையான வெளியீட்டு சக்தியுடன். தயவுசெய்து கட்டுப்பாட்டு வெப்பநிலை மற்றும் ஈரப்பதத்துடன் பயன்படுத்தவும், நல்ல வெப்பச் சிதறலை உறுதி செய்யவும், தவிர்க்கவும் வெளியீடு சுமை.
|
பொருள் |
அலகு |
மதிப்புகள் |
குறிப்புகள் |
||
|
நிறமாலை வரம்பு |
nm |
1528~1568 |
|
||
|
வெளியீட்டு சக்தி |
மெகாவாட் |
10 |
20 |
50 |
சரிசெய்ய முடியாதது |
|
பவர் ஸ்பெக்ட்ரல் அடர்த்தி |
dBm/nm |
-6 |
-3 |
1 |
|
|
நிறமாலை சமதளம் |
dB |
≤2 |
|
||
|
வெளியீடு தனிமைப்படுத்தல் |
dB |
≥35 |
|
||
|
சக்தி உறுதியற்ற தன்மை |
dB |
≤± 0.02(15நிமி.); ≤±0.05(8 மணிநேரம்) |
≤± 0.5%; |
||
|
PER |
dB |
≤0.2 |
|
||
|
பிக்டெயில் ஃபைபர் |
- |
SMF-28 |
FC/APC |
||
|
கட்டுப்பாட்டு முறை |
- |
RS232 அல்லது TTL |
|
||
|
தொடர்பு இடைமுகம் |
- |
PIN1~4: +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
பவர் சப்ளை |
- |
5VDC, <10W |
|
||
|
பரிமாணங்கள் |
மிமீ |
50(W)×50(D)×15(H) |
|
||
|
இயக்க வெப்பநிலை |
℃ |
-5 ~ +55 |
|
||
|
இயக்க ஈரப்பதம் |
℃ |
0~70% |
|
||
● அல்ட்ரா சிறிய அளவு 50 * 50 * 15 மிமீ;
● உயர் நிலைத்தன்மை 10/20/50mW வெளியீட்டு சக்தி;
● ஸ்பெக்ட்ரல் பிளாட்னஸ் ≤2dB;
● எளிதாக ஒருங்கிணைக்க RS232 / TTL கட்டுப்பாட்டை ஆதரிக்கிறது.
1. தயாரிப்பு பயன்பாடுகள்-C-band ASE பிராட்பேண்ட் லைட் சோர்ஸ் மைக்ரோ மாட்யூல்
● ஆப்டிகல் கூறு சோதனை;
● ஆப்டிகல் கம்யூனிகேஷன் ஆர்&டி;
● ஃபைபர் ஆப்டிக் சென்சிங்.

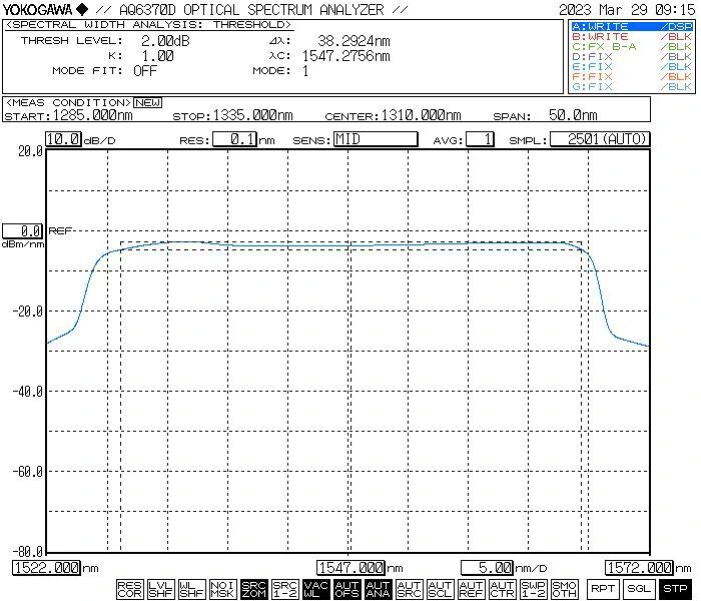

● வழக்கமான ஸ்பெக்ட்ரம்

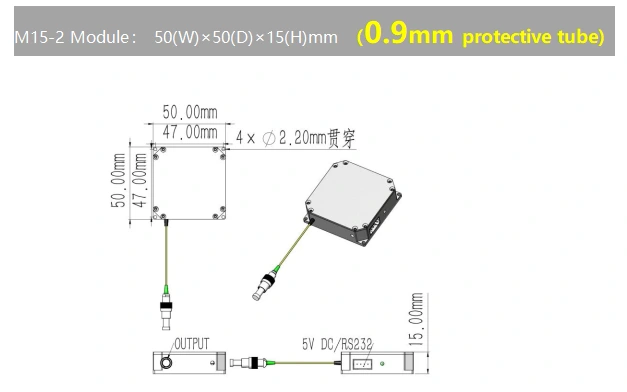

● பரிமாணம்(மிமீ): மைக்ரோ மாட்யூல்
Step1.Unpacking
அசெம்பிளி செய்வதற்கு முன், அனைத்து பாகங்களும் முடிந்ததா என சரிபார்க்கவும்.
படி 2. பவர் மற்றும் ஃபைபர் பேட்சை இணைக்கவும் வடம்
மின்சார விநியோகத்தை இயக்கவும்; பயன்படுத்தி ஒளி மூல வெளியீடு போர்ட்டை இணைக்கவும் ஒரு ஃபைபர் பேட்ச் தண்டு.
படி 3. ஒளி மூலத்தை செயல்படுத்தவும்
ஒளி மூல மின்சார விநியோகத்தை இயக்கவும். குறிப்பு: இந்த கட்டத்தில், தி இயக்க மின்னோட்டம் மற்றும் சக்தி ஹோஸ்ட்டால் அமைக்கப்பட்ட அளவுருக்களுக்கு ஒத்திருக்கும் சமீபத்திய பணிநிறுத்தத்தின் போது கணினி; சரிசெய்தல் தேவைப்பட்டால், இவை மென்பொருள் மூலம் அமைப்புகளை மாற்றலாம். எச்சரிக்கை: இது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது ஒளி மூலமாக இருக்கும் போது ஃபைபர் ஆப்டிக் இணைப்பிகளை இணைக்க அல்லது துண்டிக்க செயலில்.
Setp4. ஷட் டவுன்
பயன்பாட்டிற்குப் பிறகு, மின் கம்பியை துண்டிக்கவும்.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
பரிமாணம் |
|
ASE |
-சி |
-XX |
-XX |
-எம்.சி |
|
ASE ஒளி ஆதாரம் |
சி: சி-பேண்ட் |
10:10 மெகாவாட் 20:20 மெகாவாட் 50:50மெகாவாட் |
SM:SMF-28 |
MC:தொகுதி |
எ.கா: ASE-C-20-SM-MC
(ஆர்டர் தகவல்: சி-பேண்ட் ஏஎஸ்இ பிராட்பேண்ட் லைட் சோர்ஸ் மைக்ரோ மாட்யூல், 20மெகாவாட் வெளியீட்டு சக்தி, SM ஃபைபர், மைக்ரோ-மாட்யூல் தொகுப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● ஃபைபர் கனெக்டர்களை அடிக்கடி செருகுவதை/அவிழ்ப்பதைத் தவிர்க்கவும் தூசி குவிப்பு மற்றும் இறுதி முகம் சேதம்.
● பஞ்சு இல்லாத துடைப்பான் மூலம் சுத்தமான ஃபைபர் கனெக்டர்கள் மற்றும் ஆய்வு இணைப்புக்கு முன் ஃபைபர் எண்ட்-ஃபேஸ் டிடெக்டர். எப்போதும் இழைகளை இணைக்கவும்/துண்டிக்கவும் இறுதி முகம் எரிவதைத் தவிர்க்க சக்தி இல்லாமல். டஸ்ட் கேப்களுடன் பயன்படுத்தப்படாத இணைப்பிகளை மூடவும்.
● உலர்ந்த, ஈரப்பதம் இல்லாத சூழலில் உபகரணங்களை சேமிக்கவும்.
2. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை-C-band ASE பிராட்பேண்ட் லைட் மூல மைக்ரோ-தொகுதி
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
