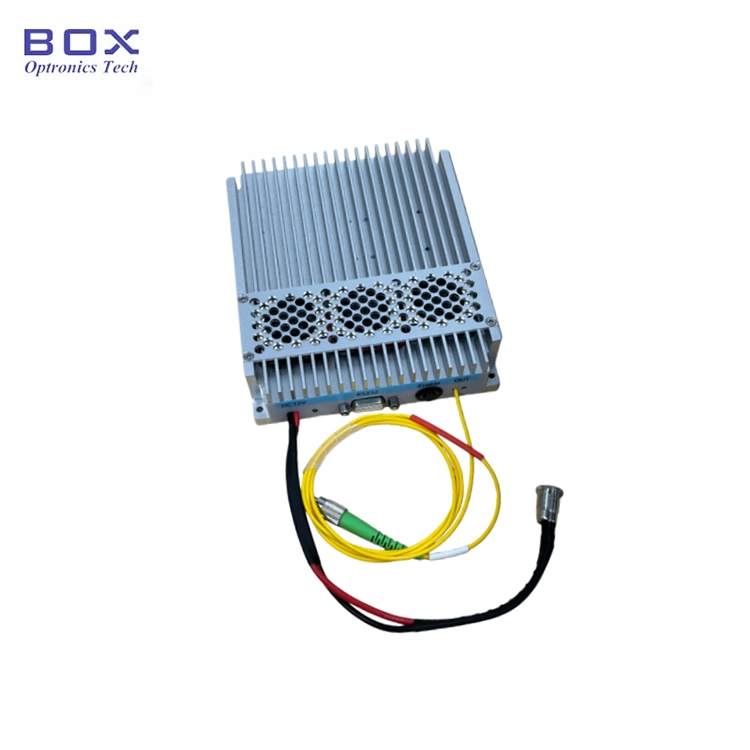

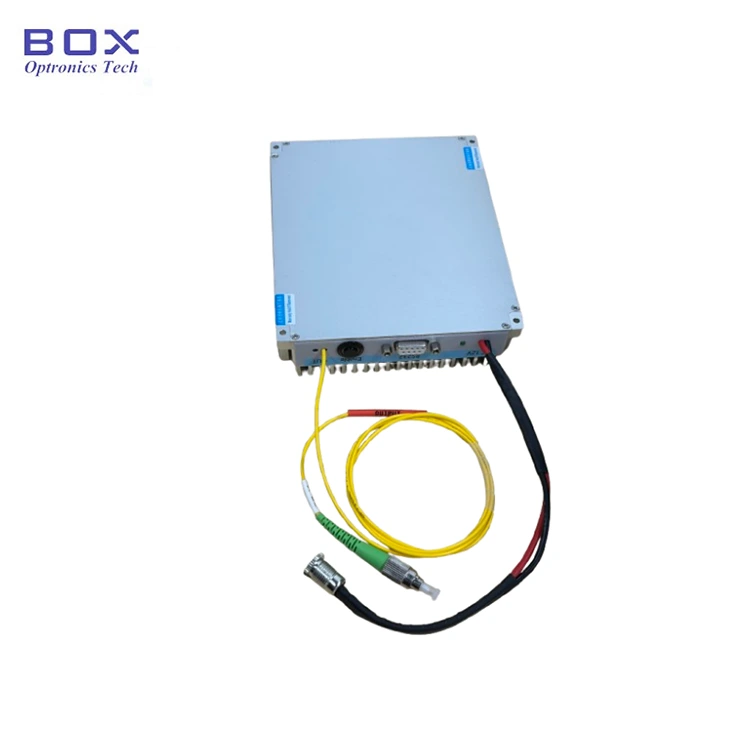

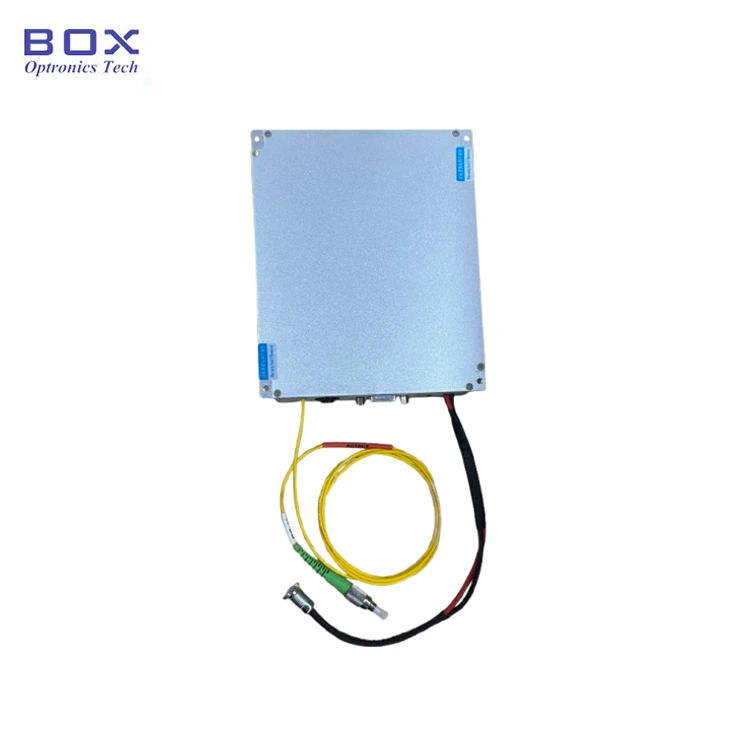

இது 1064nm 20kHz அல்ட்ரா-நெரோ லைன்வித்த் ஃபைபர் ஃபைபர்-ஆப்டிக் DFB லேசர் குழி அமைப்பைப் பயன்படுத்தும் லேசர், வெளியீடு a 1064nm இல் ஒற்றை நீளமான முறை குறுகிய-கோடு அகல தொடர்ச்சியான-அலை லேசர் அலைநீளம் இசைக்குழு. வெளியீட்டு சக்தி 50/100/200/500/1000mW விருப்பமானது. அது RS232 தொடர்புடன் பெஞ்ச்டாப் மற்றும் மட்டு கட்டமைப்புகளை ஆதரிக்கிறது கணினி ஒருங்கிணைப்புக்கான இடைமுகம் மற்றும் கண்காணிப்பு மென்பொருள். LiDAR க்கு ஏற்றது, ஹைட்ரோகோஸ்டிக்ஸ் மற்றும் விநியோகிக்கப்பட்ட ஃபைபர் ஆப்டிக் சென்சிங்.
|
அளவுரு |
அலகு |
வழக்கமான |
குறிப்பு |
|
|
இயக்க அலைநீளம் |
nm |
1064 ± 0.1 |
|
|
|
மெதுவான வெப்பநிலை சரிப்படுத்தும் வரம்பு |
nm |
± 0.1 |
|
|
|
வெளியீட்டு சக்தி |
மெகாவாட் |
50/100/200/500/1000 |
|
|
|
ஸ்பெக்ட்ரல் லைன்அகலம்@3dB |
kHz |
<20 |
20dB வரி அகலம் / 20 |
|
|
பக்க பயன்முறை அடக்குமுறை விகிதம் |
dB |
≥60 |
|
|
|
அலைநீள உறுதியற்ற தன்மை |
மெகா ஹெர்ட்ஸ் |
≤±25 |
|
|
|
வேலை முறை |
— |
CW |
தொடர்ச்சியான ஒளி |
|
|
சக்தி உறுதியற்ற தன்மை (குறுகிய கால 15 நிமிடங்கள்) |
dB |
≤ ± 0.02 |
சமநிலை ≤ ± 0.5% |
|
|
சக்தி உறுதியற்ற தன்மை (நீண்ட கால 8 மணிநேரம்) |
dB |
≤ ± 0.05 |
சமநிலை ≤ ± 1.2% |
|
|
ஃபைபர் வகை |
— |
Hi1060 |
சீரற்ற துருவமுனைப்பு |
|
|
— |
PM980 (PER>23dB) |
நேரியல் துருவமுனைப்பு |
||
|
பிக்டெயில் இணைப்பான் வகை |
— |
FC/APC |
தனிப்பயனாக்கக்கூடியது |
|
|
பரிமாணம் |
50/100/200mW |
மிமீ |
255(W)×285(D)×115(H) |
B1: பெஞ்ச்டாப் |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: பெஞ்ச்டாப் |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: தொகுதி |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: தொகுதி |
||
|
பவர் சப்ளை |
V |
100~240V ஏசி, <30W |
பெஞ்ச்டாப் |
|
|
DC 12V, 24W |
தொகுதி |
|||
|
தொடர்பு இடைமுகம் |
— |
DB9 பெண்(RS232) |
|
|
|
இயக்க வெப்பநிலை |
℃ |
-5~+35 |
|
|
|
சேமிப்பு வெப்பநிலை |
℃ |
-40 ~ +85 |
|
|
● நிறமாலை வரி அகலம் ≤20KHz;
● அனைத்து நார்ச்சத்து DFB ஒத்ததிர்வு குழி;
● அலைநீளம் முறை துள்ளல் இல்லாமல் நிலையானது.
● லிடார்;
● ஒலியியல் சென்சார்கள், ஹைட்ரோஃபோன்கள்;
● நார்ச்சத்து ஒளியியல் விநியோகிக்கப்பட்ட உணர்திறன்.

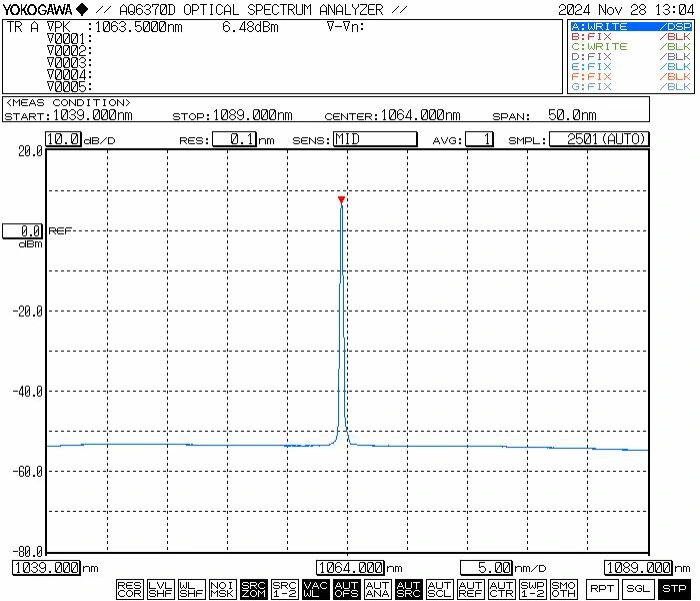

● வழக்கமான ஸ்பெக்ட்ரம்: 1064nm

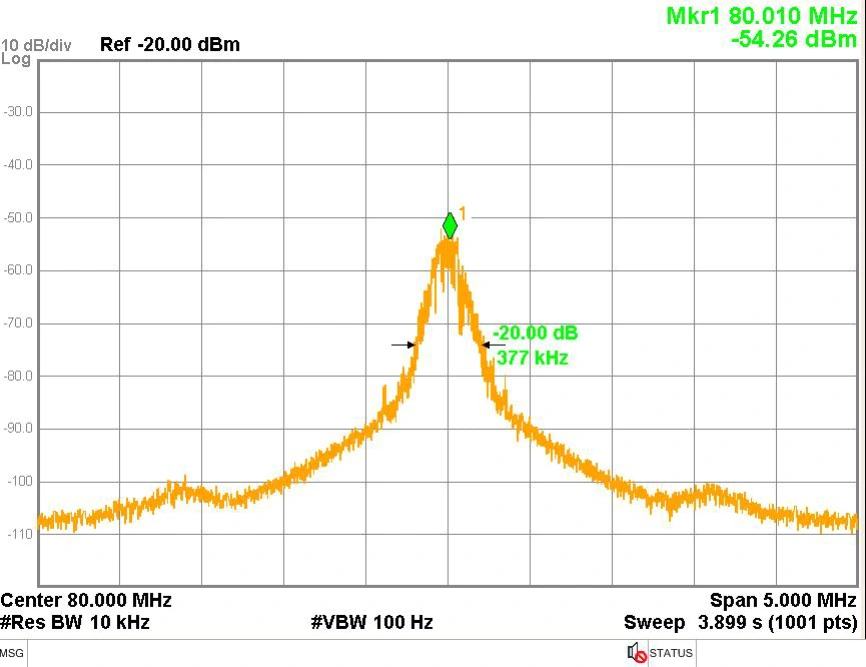

● வழக்கமான வரி அகலம்: 3dB நிறமாலை வரி அகலம்≤20 KHz (சமமான 20dB வரி அகலம் / 20)

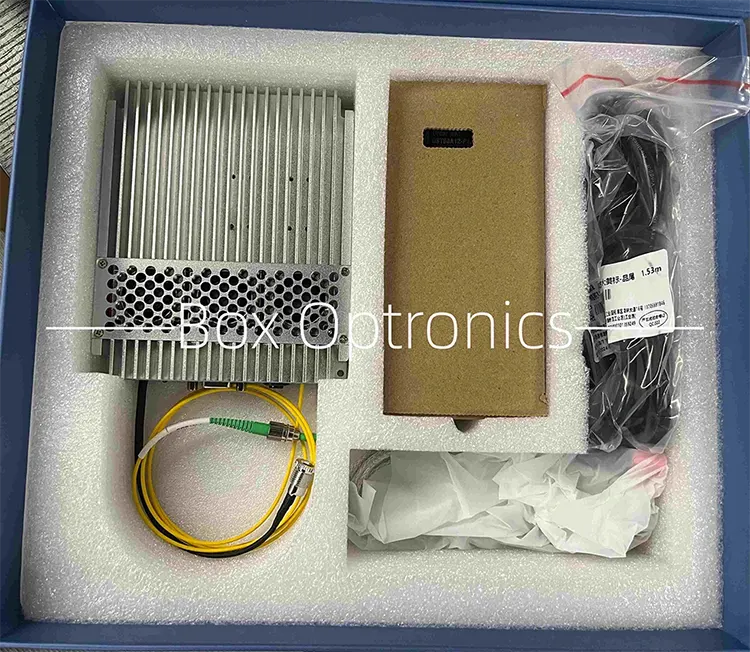

● பேக்கேஜிங் உதாரணம்

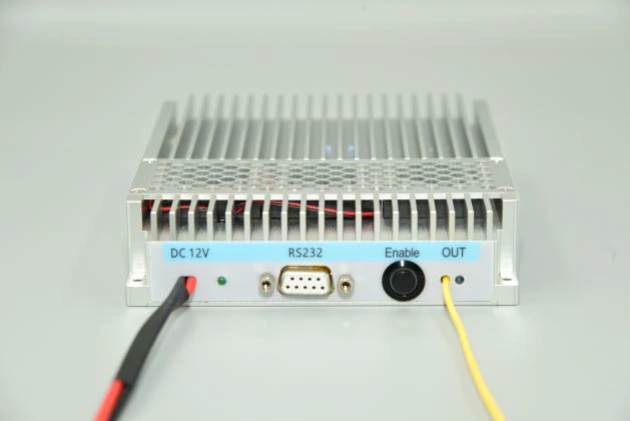

படி1.தோற்றம்: தொகுதி ஒரு அடங்கும் மின் இணைப்பு, ஆற்றல் காட்டி, RS232 தொடர்பு இடைமுகம், வெளியீடு செயல்படுத்தும் சுவிட்ச் மற்றும் லேசர் வெளியீடு ஃபைபர் போர்ட்.
Step2.Power Supply: பவர் போர்ட் பயன்படுத்துகிறது ஒரு நிலையான DC5.5×2.1mm இடைமுகம். அசல் பொருந்திய பவர் அடாப்டரை (DC5V அல்லது DC12V) மட்டும் பயன்படுத்தவும். முறையற்ற பவர் அடாப்டர்கள் ஒளி மூலத்தை சேதப்படுத்தலாம். ஒரு U- வடிவ இணைப்பு சக்தி சுவிட்ச் மின்சாரம் வழங்குவதற்கான கேபிள் கோரிக்கையின் பேரில் கிடைக்கிறது வாங்கும் நேரம்.
படி 3. ஃபைபர் ஆப்டிக்கை இணைக்கிறது ஜம்பர்: ஃபைபர் இணைப்பிலிருந்து டஸ்ட் கேப்பை அகற்றி, இறுதி முகத்தை ஆய்வு செய்யவும் மாசுபாடு அல்லது சேதம், மற்றும் மற்றவற்றுடன் இணைக்கும் முன் தூய்மையை உறுதிப்படுத்தவும் ஃபைபர் சாதனங்கள் அல்லது சோதனை உபகரணங்கள். உயர்-சக்தி மாதிரிகளுக்கு, இணைவு பிளவு பரிந்துரைக்கப்படுகிறது.
Setp4. மாட்யூலை ஹோஸ்டுடன் இணைக்கிறது கணினி: தொகுதியை இணைக்க, சேர்க்கப்பட்ட USB-RS232 தொடர் தரவு கேபிளைப் பயன்படுத்தவும் கணினி. அர்ப்பணிக்கப்பட்ட தொடர் இயக்கியை நிறுவவும் (வழங்கப்பட்டது உற்பத்தியாளர்) தகவல்தொடர்புகளை செயல்படுத்த. இயக்கி இல்லாமல், ஹோஸ்ட் மென்பொருள் தொகுதியுடன் இணைக்க முடியாது.
படி 5. மென்பொருள்: தி ஹோஸ்ட் மென்பொருள் வெளியீட்டு சக்தியை சரிசெய்து லேசர் வெளியீட்டைக் கட்டுப்படுத்த அனுமதிக்கிறது "SoftActive" பொத்தான் (கீழே உள்ள இடைமுக வரைபடத்தைப் பார்க்கவும்). மென்பொருள் செட் பம்ப் மின்னோட்டம், வெளியீட்டு சக்தி மற்றும் வெப்பநிலை கண்காணிப்பு நிலை ஆகியவற்றைக் காட்டுகிறது.
படி6.குறிப்பிட்ட மென்பொருள் செயல்பாடுகள்: வரைபடத்தில் காட்டப்பட்டுள்ளபடி, ஹோஸ்டைத் துவக்கிய பின் கணினி மென்பொருள், முதலில் சரியான தொடர் போர்ட் எண்ணைத் தேர்ந்தெடுக்கவும் "போர்ட்லிஸ்ட்" தொடர் போர்ட் பட்டியல், மற்றும் "OpenPort" என்பதைக் கிளிக் செய்யவும் சீரியல் போர்ட்டை திறக்க பொத்தான். "பவர்" மற்றும் "எல்டிடெம்ப்" விண்டோஸ் தொகுதியின் தற்போதைய வெளியீட்டு சக்தி மற்றும் பம்ப் வெப்பநிலையைக் காண்பிக்கும். "தற்போதைய" புலத்தில் பம்ப் டிரைவ் தற்போதைய மதிப்பை உள்ளிட்டு கிளிக் செய்யவும் "SET" பொத்தான். அமைப்புகள் செயல்படும் மற்றும் ஒளி மூலம் இரண்டு இயற்பியல் பொத்தான்களும் ஒளியை இயக்கும்போது மட்டுமே ஆப்டிகல் சக்தியை வெளியிடுகிறது மூல தொகுதி மற்றும் மென்பொருளில் உள்ள "SoftActive" பொத்தான் இயக்கப்பட்டது அன்று. ஹோஸ்ட் கணினி மென்பொருளின் பதிப்பு எண் மென்பொருளுடன் பொருந்த வேண்டும் தயாரிப்பு சோதனை அறிக்கையில் குறிப்பிடப்பட்ட பதிப்பு; மென்பொருள் பதிப்பைக் காணலாம் ஒவ்வொரு தயாரிப்பின் சோதனை அறிக்கையில்.
Step7.அளவுரு நினைவகம்: மென்பொருள் மூலம் உள்ளமைக்கப்பட்ட அமைப்புகள் மற்றும் நிலை தொகுதியில் தானாகவே சேமிக்கப்படும் உள் நினைவகம். அளவுருக்கள் இல்லையெனில் ஹோஸ்ட் கணினி இணைப்பு தேவையில்லை மாற்றம் தேவை.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
சக்தி சரிசெய்யக்கூடியது (விரும்பினால்) |
ஃபைபர் வகை |
பரிமாணம் |
|
என்.எல்.எப்.எல் |
-XXXX |
-XX |
-எக்ஸ் |
-XX |
-எக்ஸ் |
|
குறுகிய கோடு அகல ஃபைபர் லேசர் |
1064: 1064nm |
50:50மெகாவாட் 100:100மெகாவாட் 200:200மெகாவாட் 500:500மெகாவாட் 1000:1000mW |
டி: சக்தி அனுசரிப்பு |
எஸ்எம்:Hi1060 PM:PM980 |
B1/B2:பெஞ்ச்டாப் M31/M70 :தொகுதி |
எ.கா: NLFL-1064-50-T-SM-M
(ஆர்டர் தகவல்: 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser, 50mW வெளியீட்டு சக்தி, சக்தி அனுசரிப்பு, SM ஃபைபர், தொகுதி தொகுப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு 10-15 வேலை நாட்கள் ஆகும். (இதில் சிலர் இருந்தால் பங்கு, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● வெளியீட்டை அடிக்கடி செருகவும், துண்டிக்கவும் பரிந்துரைக்கப்படவில்லை தூசி மாசுபடுவதைத் தவிர்க்க ஃபைபர் இணைப்பிகள், இது அதிகரிக்க வழிவகுக்கும் ஃபைபர் இணைப்பான் இறுதி முகத்தின் செருகும் இழப்பு அல்லது எரியும்.
● பஞ்சு இல்லாத துடைப்பான் மூலம் சுத்தமான ஃபைபர் கனெக்டர்கள் மற்றும் ஆய்வு இணைப்புக்கு முன் ஃபைபர் எண்ட்-ஃபேஸ் டிடெக்டர். எப்போதும் இழைகளை இணைக்கவும்/துண்டிக்கவும் இறுதி முகம் எரிவதைத் தவிர்க்க சக்தி இல்லாமல். ஃபைபர் ஆப்டிக் இணைப்பிகள் இருக்க வேண்டும் தூசி மூடியால் மூடப்பட்டிருக்கும்.
● வெளியீட்டு இழை மற்றொரு இழையுடன் இணைக்கப்பட வேண்டும் என்றால், அது ஃப்யூஷன் ஸ்ப்ளிசரைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
● தொடங்கும் போது, பவர் ஸ்விட்ச் மற்றும் கீ சுவிட்ச் என்பதை முதலில் உறுதிப்படுத்தவும் அணைக்கப்பட்டு, பின்னர் மின்சார விநியோகத்தை இணைக்கவும். மூடும் போது, முதலில் விசை சுவிட்சை அணைக்கவும், பின்னர் வெளியீட்டிற்குப் பிறகு மின்சார விநியோகத்தைத் துண்டிக்கவும் காட்டி விளக்கு அணைகிறது. மின்சார விநியோகத்தை நேரடியாக துண்டிக்க வேண்டாம் ஒளி மூல வேலை செய்கிறது.
● ஈரப்பதம்-ஆதாரம், தூசி-தடுப்பு மற்றும் ஆகியவற்றில் கவனம் செலுத்துங்கள் எதிர்ப்பு அரிப்பை, மற்றும் ஒரு உலர்ந்த இடத்தில் அதை சேமிக்க.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
