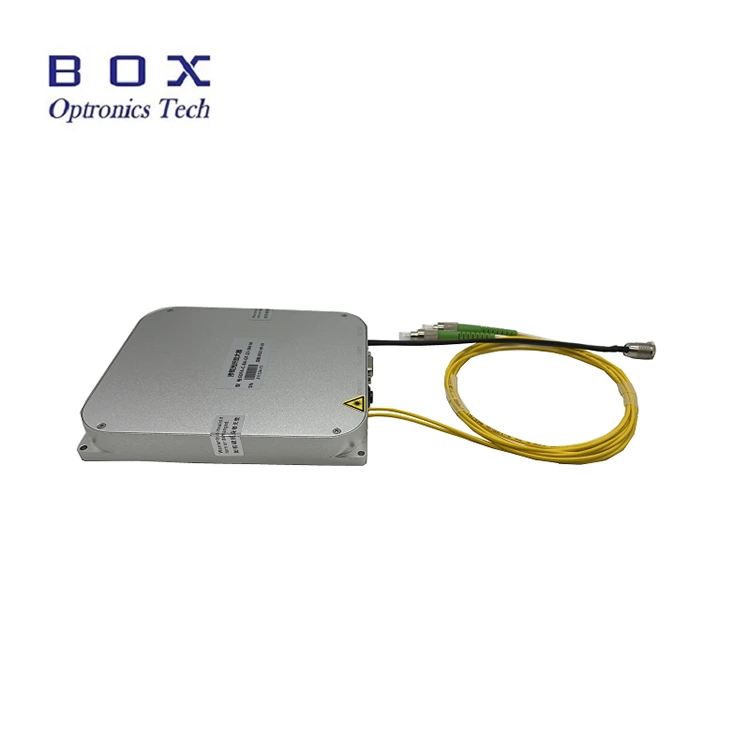

1030nm ASE பிராட்பேண்ட் ஒளி ஆதாரம்

Box Optronics என்பது சீனாவில் RS232 தொடர்பு கொண்ட 1030nm ASE பிராட்பேண்ட் லைட் சோர்ஸின் தொழில்முறை உற்பத்தியாளர் மற்றும் சப்ளையர் ஆகும். ஆப்டோ எலக்ட்ரானிக் சாதனங்களில் பல வருட நிபுணத்துவத்துடன், உலகளாவிய வாடிக்கையாளர்களுக்கு ஒரே இடத்தில் ஒளி மூல தீர்வுகளை வழங்குகிறோம் மற்றும் ஒருங்கிணைந்த இயக்கி வடிவமைப்பு மற்றும் நிலையான ஸ்பெக்ட்ரம் கட்டுப்பாடு மூலம் தனிப்பயனாக்கப்பட்ட செயல்பாட்டை மேம்படுத்துகிறோம், ஃபைபர் உணர்திறன், மருத்துவ இமேஜிங் மற்றும் ஃபைபர் ஆப்டிக் சாதன சோதனை பயன்பாடுகளில் திறமையான கணினி ஒருங்கிணைப்பை ஆதரிக்கிறோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பொருளடக்கம்

1. அறிமுகம் 1030nm ASE பிராட்பேண்ட் ஒளி ஆதாரம்

2. தொழில்நுட்பம் விவரக்குறிப்புகள்

3. தயாரிப்பு அம்சங்கள்

4. வழக்கமான பயன்பாடுகள்

5. தயாரிப்பு விவரங்கள்

6. பாதுகாப்பான செயல்பாட்டு வழிகாட்டி

7. ஆர்டர் தகவல்

8. தரவுத்தாள்

9. மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்

10. முன்னணி நேரம்

11. செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு

12. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

தயாரிப்பு அறிமுகம்

இது 1030nm ASE பிராட்பேண்ட் ஒளி மூலத்தை அடிப்படையாகக் கொண்டது 1030nm நிறமாலையுடன் கூடிய ytterbium-doped ஃபைபர் மற்றும் குறைக்கடத்தி பம்ப் லேசர்கள் கவரேஜ், 10/20/30/50/100/500/1000mW வெளியீடு சக்தி, மற்றும் துருவமுனைப்பு அழிவு விகிதம் 0.2 dB வரை குறைவாக உள்ளது. பாகங்கள் முழுமையான தொகுப்பு சேர்க்கப்பட்டுள்ளது; பயனர் கையேடு வழங்கப்பட்டது. இது ஃபைபர் ஆப்டிக்கிற்கு ஏற்றது சாதன சோதனை, FBG கிரேட்டிங் தயாரிப்பு, மருத்துவ இமேஜிங் போன்றவை.

தயாரிப்பு விவரக்குறிப்புகள்

பொருள்	அலகு	மதிப்புகள்							குறிப்புகள்
மைய அலைநீளம்	nm	1030±2
நிறமாலை வரம்பு	nm	1018~1044							@10dB
வெளியீட்டு சக்தி	மெகாவாட்	10	20	30	50	100	500	1000
சக்தி ஒழுங்குமுறை வரம்பு	-	10%~100%							விருப்பமானது
வெளியீடு தனிமைப்படுத்தல்	dB	≥35
சக்தி உறுதியற்ற தன்மை	dB	≤± 0.02(15நிமி.); ≤±0.05(8 மணிநேரம்)							≤± 0.5%; ≤± 1.2%
துருவமுனைப்பு நிலை	-	இயற்கை துருவப்படுத்தல்				நேரியல் துருவமுனைப்பு
PER	dB	≤0.2				≥23(10-100mW)
பிக்டெயில் ஃபைபர்	-	Hi1060				PM980			FC/APC
தொடர்பு இடைமுகம்	-	தொடுதிரை / DB9 பெண்(RS232)							பெஞ்ச்டாப்
		DB9 பெண்(RS232)							தொகுதி
பவர் சப்ளை	-	AC 110~240V, <30W							பெஞ்ச்டாப்
		DC 5V, <24W							தொகுதி
பரிமாணங்கள்	மிமீ	255(W)×285(D)×115(H) (10, 20, 30, 50, 100mW)							பெஞ்ச்டாப்
		255(W)×322(D)×115(H) (500,1000mW)							பெஞ்ச்டாப்
		150(W)×125(D)×20(H) (10, 20, 30, 50, 100mW)							தொகுதி
		139(W)×206(D)×27(H) (500, 1000mW)							தொகுதி
இயக்க வெப்பநிலை	℃	-5 ~ +55
இயக்க ஈரப்பதம்	℃	0~70%

தயாரிப்பு அம்சங்கள்

● நிறமாலை தட்டையான தன்மை;

● வெளியீட்டு சக்தி விருப்பமானது மற்றும் சரிசெய்யக்கூடியது;

● நீண்ட கால அலைநீளம் மற்றும் சக்தி நிலையானது;

● DB9 எளிதாக ஒருங்கிணைப்பதற்கான பெண்(RS232) தகவல்தொடர்புகள்.

தயாரிப்பு பயன்பாடுகள்

● நார்ச்சத்து உணர்தல்;

● மருத்துவம் இமேஜிங்;

● நார்ச்சத்து பார்வை சாதன சோதனை.

தயாரிப்பு விவரங்கள்

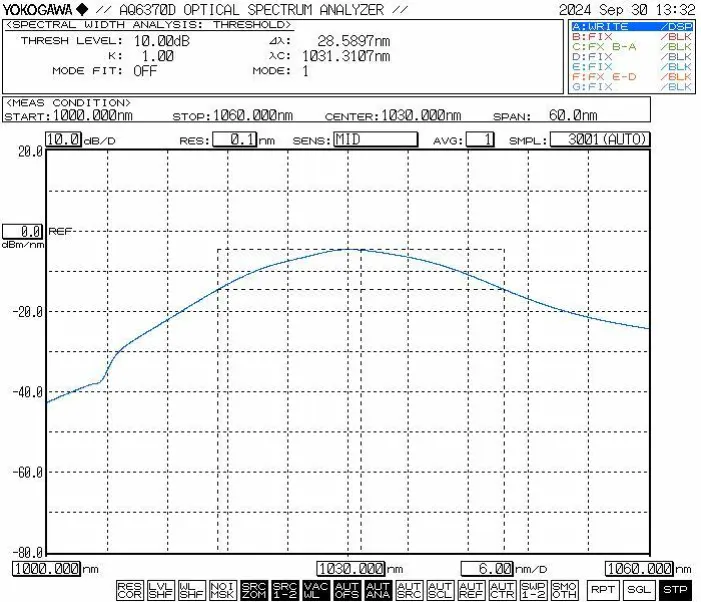

● வழக்கமான ஸ்பெக்ட்ரம்

1030nm ASE Broadband Light Source

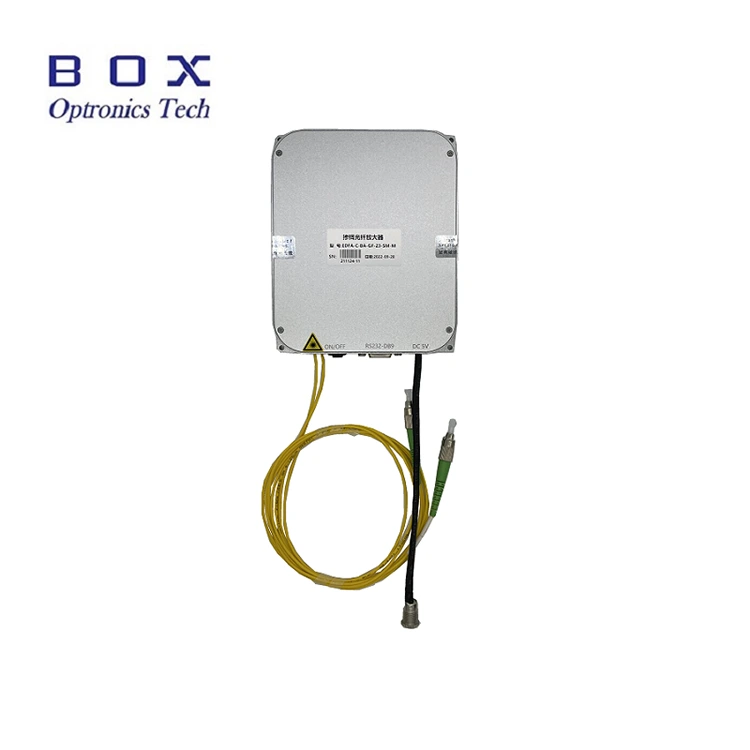

● நிலையான பாகங்கள்

	துணைக்கருவிகள்	அளவு
1	ASE ஒளி மூல (தொகுதி ஹோஸ்ட்)	1
2	USB-RS232 DB9 டேட்டா கேபிள்	1
3	பவர் அடாப்டர் (விரும்பினால்)	1
4	தயாரிப்பு சோதனை அறிக்கை	1
5	செயல்பாட்டு கையேடு	1

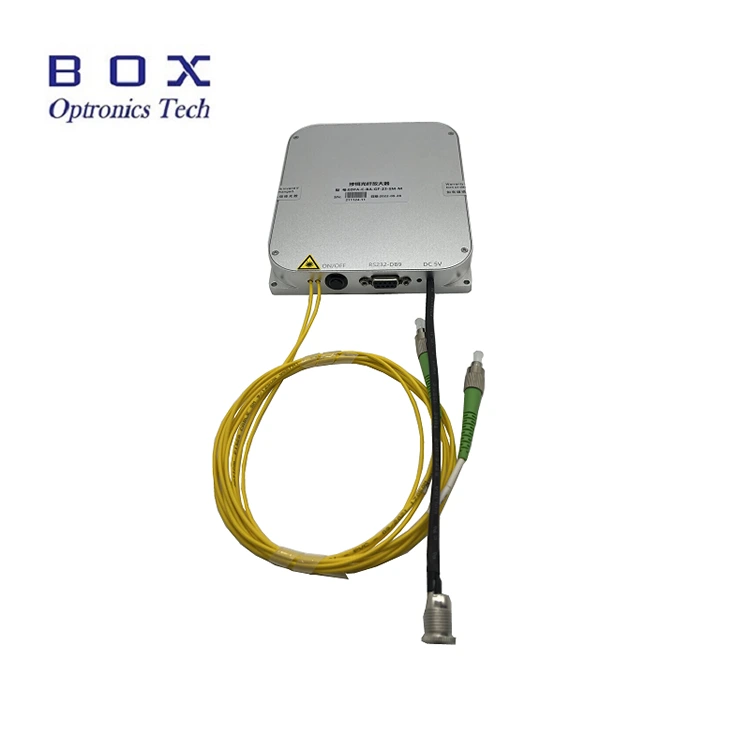

1030nm ASE Broadband Light Source

1. ஆபரேஷன் ஸ்டெப்ஸ்-1030nm ASE பிராட்பேண்ட் லைட் சோர்ஸ்

படி1.அன்பேக்கிங் மற்றும் அசெம்பிளி: தயவுசெய்து பாகங்கள் முழுமையாக உள்ளதா என சரிபார்க்கவும்

சட்டசபைக்கு முன்.

படி 2. ஃபைபர் ஜம்பர்களை இணைக்கிறது: திற ஃபைபர் கனெக்டர் அல்லது ஃபிளேன்ஜில் உள்ள டஸ்ட் கேப், ஃபைபர் எண்ட் ஃபேஸைச் சரிபார்க்கவும் ஃபைபரை இணைக்கவும் அல்லது ஃபைபரை சாதனம் அல்லது பவர் மீட்டரில் இணைக்கவும் மாசு அல்லது சேதம் இல்லை என்பதை உறுதி செய்த பிறகு.

படி 3. பவர் அடாப்டரை இணைத்தல் மற்றும் தொடர் கேபிள்: ஒளி மூல தொகுதி மற்றும் பவர் அடாப்டரை இணைக்கவும்; இணைக்க ஒளி மூல தொகுதி மற்றும் USB-RS232 சிக்னல் கேபிள் கொண்ட கணினி. (குறிப்பு: கணினி முதலில் சீரியல் போர்ட் டிரைவரை நிறுவ வேண்டும். ஓட்டுனராக இருக்கலாம் CD-ROM இல் காணப்பட்டது அல்லது Box Optronics நிறுவனத்திடமிருந்து பெறப்பட்டது.)

Setp4.Use: ஒளி மூலத்தைத் திறக்கவும் செயல்படுத்தும் சுவிட்ச்; ஒளி மூல வெளியீட்டு காட்டி ஒளி இயக்கத்தில் உள்ளது ஒளியியல் ஆற்றல் வெளியீடு. இந்த நேரத்தில், வேலை தற்போதைய மற்றும் ஆப்டிகல் சக்தி மதிப்பு கடைசி பணிநிறுத்தத்தில் ஹோஸ்ட் கணினியால் அமைக்கப்பட்ட அளவுருக்கள். அவர்கள் இருக்க முடியும் ஹோஸ்ட் கணினி மென்பொருளில் மாற்றியமைக்கப்பட்டு சேமிக்கப்பட்டது (மாடல் பதிப்பிற்கு மட்டும் சரிசெய்யக்கூடிய சக்தியுடன்).

படி 5. பயன்பாட்டிற்குப் பிறகு, மூடு பொத்தானைக் கிளிக் செய்து, மின் விநியோகத்தை அணைத்து, துண்டிக்கவும் ஃபைபர் இணைப்பு.

1030nm ASE Broadband Light Source

ஆர்டர் செய்தல் தகவல்

பெயர்

அலைநீளம்

வெளியீட்டு சக்தி

ஃபைபர் வகை

சக்தி சரிசெய்யக்கூடியது

பரிமாணம்

ASE

-XXXX

-XX

-டி

-எக்ஸ்

ASE ஒளி மூல

1030:1030nm

10:10மெகாவாட்

20:20மெகாவாட்

30:30 மெகாவாட்

50:50மெகாவாட்

1H:100mW

5H:500mW

1டி:1000மெகாவாட்

எஸ்எம்: Hi1060

PM:PM980

டி: அனுசரிப்பு

M20 :தொகுதி

M27:தொகுதி

பி: பெஞ்ச்டாப்

எ.கா: ASE-1030-5HSM-B

(ஆர்டர் தகவல்: 1030nm ASE பிராட்பேண்ட் லைட் சோர்ஸ், 500mW வெளியீடு சக்தி, SM Hi1060 ஃபைபர், பெஞ்ச்டாப் தொகுப்பு).

பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com

தரவுத்தாள்

மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்

● மேற்கோள் விதிமுறைகள்

(1) EXW:

உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.

(2) டிஏபி:

உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.

(3) மற்றவை

● பணம் செலுத்தும் விதிமுறைகள்

PayPal மற்றும் T/T கிடைக்கின்றன.

முன்னணி நேரம்

உற்பத்திக்கு சுமார் 10-15 வேலை நாட்கள் ஆகும். (இருந்தால் சில கையிருப்பில் உள்ளன, அது வேகமாக அனுப்பப்படும்.)

சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.

செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு

● ஃபைபர் ஆப்டிக் கனெக்டர்களை இணைப்பதற்கு முன், சிறப்பு சுத்தம் இணைப்பிகளின் இறுதி முகங்களை முழுமையாக சுத்தம் செய்ய கருவிகள் பயன்படுத்தப்பட வேண்டும். கூடுதலாக, ஃபைபர் எண்ட்-ஃபேஸ் இன்ஸ்பெக்டரை கவனமாகப் பயன்படுத்த வேண்டும் மேற்பரப்புகளை ஆய்வு செய்து அவை முற்றிலும் தூசி இல்லாமல் இருப்பதை உறுதி செய்ய வேண்டும் ஃபைபர் ஃபிளேன்ஜ் வழியாக அவற்றை இணைக்கும் முன் அசுத்தங்கள். சுத்தம் செய்யும் போது, ஆய்வு, மற்றும் ஃபைபர் ஆப்டிக் இறுதி முகங்களின் இணைப்பு, உறுதி செய்ய வேண்டியது அவசியம் ஒளி மூலமானது செயலிழந்த நிலையில் உள்ளது; எந்த சூழ்நிலையிலும் கூடாது ஒளி கடத்தப்படும் போது இந்த செயல்பாடுகள் செய்யப்படுகின்றன. ஒருமுறை பயன்படுத்துவது முழுமையானது மற்றும் இணைப்பான் மற்ற ஃபைபர் ஆப்டிக்கிலிருந்து துண்டிக்கப்பட்டது இணைப்பிகள், ஃபைபர் இணைப்பான் ஒரு பாதுகாப்பு தூசி தொப்பியுடன் பொருத்தப்பட்டிருக்க வேண்டும்.

● 200 மெகாவாட் வெளியீட்டு சக்தி கொண்ட பிராட்பேண்ட் ASE ஒளி மூல மாதிரிகள் அல்லது உயர்வானது எஃப்சி/ஏபிசி கனெக்டருடன் நிறுத்தப்பட்ட அவுட்புட் பிக்டெயில் இடம்பெறலாம். இருப்பினும், இந்த இணைப்பான் பயனரால் தொடங்கப்பட்ட வெளியீட்டு சக்திக்காக மட்டுமே வடிவமைக்கப்பட்டுள்ளது கண்காணிப்பு (ஆப்டிகல் பவர் மீட்டருடன் இணைப்பதன் மூலம்) அல்லது ஒரு உடன் இடைமுகம் எஃப்சி-டெர்மினேட்டட் ஃபைபர் கோலிமேட்டர், லேசர் வெளியீட்டை ஃபிரி ஸ்பேஸில் செலுத்துகிறது. அது இதை நேரடியாக இணைப்பதற்கு ஒரு ஃபிளேன்ஜ் அடாப்டரைப் பயன்படுத்த வேண்டாம் என்று கடுமையாக அறிவுறுத்தப்படுகிறது மற்ற பயனருக்கு சொந்தமான இழைகள் அல்லது சாதனங்களின் pigtails உடன் இணைப்பான்; அவ்வாறு செய்வது ஃபைபர் இணைப்பான் மற்றும் ஃபைபர் இரண்டையும் சேதப்படுத்தும் குறிப்பிடத்தக்க அபாயத்தைக் கொண்டுள்ளது பெருக்கி அலகு தன்னை. மற்ற இழைகளுடன் தொடர்பு தேவைப்பட்டால், அது இணைவு பிளவுபடுத்தலைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது; மேலும், வகைகளை உறுதிப்படுத்தவும் இணைக்கப்பட்ட இழைகள் ஒன்றுக்கொன்று இணக்கமாக உள்ளன.

● அடிக்கடி செருகுவதற்கு அல்லது அகற்றுவதற்கு எதிராக கடுமையாக அறிவுறுத்தப்படுகிறது அவுட்புட் போர்ட்டில் ஃபைபர் ஆப்டிக் கனெக்டர்கள், தூசியைத் தடுக்கும் பொருட்டு மாசுபாடு-இது அதிக செருகும் இழப்புக்கு வழிவகுக்கும்-அல்லது எரியும் ஃபைபர் இணைப்பியின் இறுதி முகம்.

● தொடங்கும் போது, முதலில் பவர் சுவிட்ச் மற்றும் தி விசை சுவிட்ச் அணைக்கப்பட்டது, பின்னர் மின்சார விநியோகத்தை இணைக்கவும். மூடும் போது, முதலில் கீ சுவிட்சை அணைத்துவிட்டு, அதன் பிறகுதான் மின் இணைப்பைத் துண்டிக்கவும் வெளியீட்டு காட்டி விளக்கு அணைந்துவிட்டது. மின்சாரத்தை நேரடியாக துண்டிக்காதீர்கள் ஒளி மூலமானது செயல்பாட்டில் இருக்கும்போது வழங்கல்.

● ஈரப்பதம், தூசி மற்றும் அரிப்புக்கு எதிராக முன்னெச்சரிக்கை நடவடிக்கைகளை எடுக்கவும்; அது உலர்ந்த இடத்தில் சேமிக்க வேண்டும்.

தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

● உத்தரவாதக் காலம்:

1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.

● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:

இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:

(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.

(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.

(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.

(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.

(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.

(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
