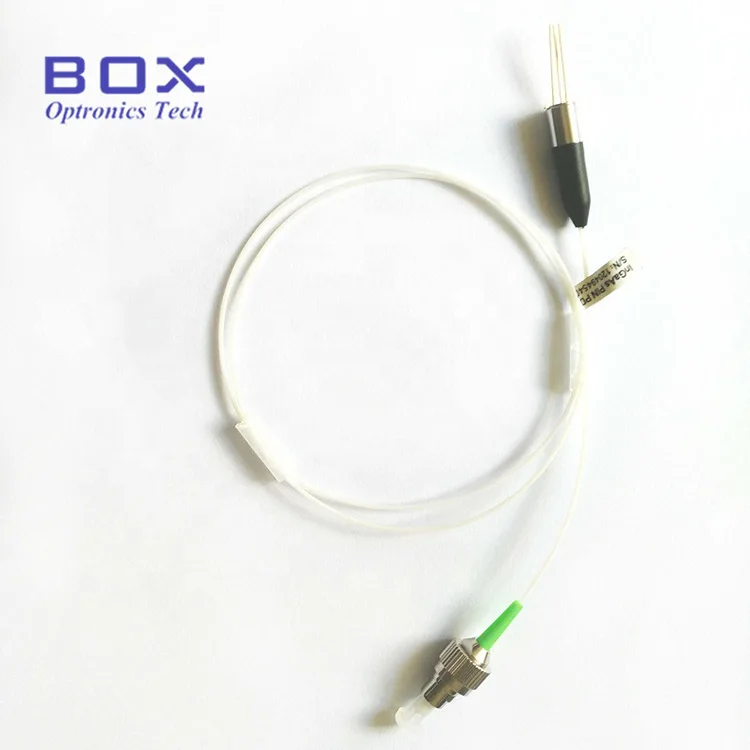

FP கோஆக்சியல் பிக்டெயில் லேசர் டையோடு

பாக்ஸ் ஆப்ட்ரானிக்ஸ் FP கோஆக்சியல் பிக்டெயில் லேசர் டையோட்கள் 450nm, 520nm, 650nm, 660nm, 785nm, 850nm மற்றும் 980nm வரையிலான பல அலைநீளங்களில் கிடைக்கின்றன. ஃபைபர் ஆப்டிக் சிஸ்டம்ஸ், ஆப்டிகல் அளவீடு, ஆய்வக பரிசோதனைகள், பயோமெடிக்கல் இன்ஸ்ட்ரூமென்டேஷன் மற்றும் ஸ்பெக்ட்ரோஸ்கோபி ஆகியவற்றிற்காக வடிவமைக்கப்பட்ட இந்த CW லேசர் டையோட்கள் நிலையான வெளியீடு, குறைந்த சத்தம் மற்றும் நீண்ட ஆயுட்காலம் ஆகியவற்றை வழங்குகின்றன. மொத்த கொள்முதல் மற்றும் மாதிரி ஆலோசனைகளை நாங்கள் ஆதரிக்கிறோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பொருளடக்கம்

1. FP கோஆக்சியல் பிக்டெயில் லேசர் டையோடு அறிமுகம்

2. தொழில்நுட்ப விவரக்குறிப்புகள்

3. தயாரிப்பு அம்சங்கள்

4. விண்ணப்பங்கள்

5. தொகுப்பு வரைதல்&PIN-OUT வரையறை (அலகு: மிமீ)

6. ஆர்டர் தகவல்

7. தரவுத்தாள்

8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்

9. முன்னணி நேரம்

10. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

தயாரிப்பு அறிமுகம்-FP கோஆக்சியல் பிக்டெயில் லேசர் டையோடு

இந்த FP கோஆக்சியல் பிக்டெயில் லேசர் டையோடு ஒரு ஒற்றை-பயன்முறை ஃபேப்ரி-பெரோட் லேசர் டையோடு, அலைநீளம் 450nm, 520nm, 650nm, 660nm, 785nm, 850nm மற்றும் 980nm கிடைக்கிறது, மேலும் வெளியீடு சக்தி 10 mW அல்லது 10 mW ஆகும். இணைப்பான் FC/APC அல்லது SC/APC ஆகும். அதிக நம்பகத்தன்மை மற்றும் நீண்ட ஆயுள். Telcordia GR-468 நம்பகத்தன்மை சோதனை தரநிலை. இந்த பல அலைநீள FP லேசர் டையோட்கள் பல்வேறு புலப்படும் மற்றும் அருகிலுள்ள அகச்சிவப்பு பயன்பாடுகளுக்கு நெகிழ்வான, நம்பகமான மற்றும் உயர் செயல்திறன் தீர்வுகளை வழங்குகின்றன.

தயாரிப்பு விவரக்குறிப்புகள்-FP கோஆக்சியல் பிக்டெயில் லேசர் டையோடு

அளவுரு	சின்னம்	சோதனை நிலை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்	அதிகபட்சம்	அலகு
மைய அலைநீளம்	λC	POP = PF	440	450	460	nm
ஆப்டிகல் வெளியீட்டு சக்தி	PF	IF = 65mA	10	20	-	மெகாவாட்
வாசல் மின்னோட்டம்	ITH	CW	-	22	40	எம்.ஏ
இயக்க மின்னழுத்தம்	VF	CW	-	5.1	6.0	V
இயக்க மின்னோட்டம்	IF	CW	-	70	90	எம்.ஏ
ஃபைபர் வகை	-	-	460-எச்.பி
அளவுரு	சின்னம்	சோதனை நிலை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்	அதிகபட்சம்	அலகு
மைய அலைநீளம்	λC	POP = PF	510	520	530	nm
ஆப்டிகல் வெளியீட்டு சக்தி	PF	IF = 65mA	5.0	-	-	மெகாவாட்
வாசல் மின்னோட்டம்	ITH	CW	-	22	40	எம்.ஏ
இயக்க மின்னழுத்தம்	VF	CW	-	5.8	6.5	V
இயக்க மின்னோட்டம்	IF	CW	-	60	80	எம்.ஏ
ஃபைபர் வகை	-	-	460-எச்.பி
அளவுரு	சின்னம்	சோதனை நிலை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்	அதிகபட்சம்	அலகு
மைய அலைநீளம்	λC	POP = PF	640	650	660	nm
ஆப்டிகல் வெளியீட்டு சக்தி	PF	IF = 65mA	-	5	-	மெகாவாட்
வாசல் மின்னோட்டம்	ITH	CW	-	55	-	எம்.ஏ
இயக்க மின்னழுத்தம்	VF	CW	-	2.1	2.5	V
இயக்க மின்னோட்டம்	IF	CW	-	-	105	எம்.ஏ
அளவுரு	சின்னம்	சோதனை நிலை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்	அதிகபட்சம்	அலகு
மைய அலைநீளம்	λC	POP = PF	652	660	670	nm
ஆப்டிகல் வெளியீட்டு சக்தி	PF	IF =70mA	10	-	-	மெகாவாட்
வாசல் மின்னோட்டம்	ITH	CW	-	40	90	எம்.ஏ
இயக்க மின்னழுத்தம்	VF	CW	-	2.4	3.0	V
இயக்க மின்னோட்டம்	IF	CW	-	70	120	எம்.ஏ
ஃபைபர் வகை	-	-	630HP
அளவுரு	சின்னம்	சோதனை நிலை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்	அதிகபட்சம்	அலகு
மைய அலைநீளம்	λC	POP = PF	780	790	800	nm
ஆப்டிகல் வெளியீட்டு சக்தி	PF	IF =70mA	10	-	--	மெகாவாட்
வாசல் மின்னோட்டம்	ITH	CW	-	30	45	எம்.ஏ
இயக்க மின்னழுத்தம்	VF	CW	-	1.9	2.2	V
இயக்க மின்னோட்டம்	IF	CW	-	70	120	எம்.ஏ
சாய்வு திறன்	SE	CW	1	1.1	1.2	W/A
மானிட்டர் PD	ஐ.எம்	-	-	0.2	0.2	எம்.ஏ
ஃபைபர் வகை	-	-	780HP
அளவுரு	சின்னம்	சோதனை நிலை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்	அதிகபட்சம்	அலகு
மைய அலைநீளம்	λC	POP = PF	840	850	860	nm
ஆப்டிகல் வெளியீட்டு சக்தி	PF	IF =60mA	10	-	-	மெகாவாட்
வாசல் மின்னோட்டம்	ITH	CW	-	16	20	எம்.ஏ
இயக்க மின்னழுத்தம்	VF	CW	-	2.1	2.3	V
இயக்க மின்னோட்டம்	IF	CW	-	45	60	எம்.ஏ
சாய்வு திறன்	SE	CW	-	0.95	-	W/A
மானிட்டர் PD	ஐ.எம்	-	0.05	0.13	0.5	எம்.ஏ
ஃபைபர் வகை	-	-	780HP
அளவுரு	சின்னம்	சோதனை நிலை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்	அதிகபட்சம்	அலகு
மைய அலைநீளம்	λC	POP = PF	965	980	990	nm
ஆப்டிகல் வெளியீட்டு சக்தி	PF	IF =60mA	5	-	-	மெகாவாட்
வாசல் மின்னோட்டம்	ITH	CW	-	12	20	எம்.ஏ
இயக்க மின்னழுத்தம்	VF	CW	-	1.55	2.0	V
இயக்க மின்னோட்டம்	IF	CW	-	30	50	எம்.ஏ
சாய்வு திறன்	SE	CW	0.64	0.8	-	W/A
மானிட்டர் PD	ஐ.எம்	-	0.08	0.3	0.5	எம்.ஏ
ஃபைபர் வகை	-	-	Hi1060

தயாரிப்பு அம்சங்கள்-FP கோஆக்சியல் பிக்டெயில் லேசர் டையோடு

● ஒற்றை முறை Fabry-Perot(FP) லேசர் டையோடு;

● அலைநீள விருப்பங்கள்: 450–980nm;

● கோஆக்சியல் ஃபைபர்-இணைந்த வெளியீடு, CW செயல்பாடு;

● உயர் நம்பகத்தன்மை, நீண்ட ஆயுள்;

● Telcordia GR-468 நம்பகத்தன்மை சோதனை தரநிலை.

தயாரிப்பு பயன்பாடுகள்-FP கோஆக்சியல் பிக்டெயில் லேசர் டையோடு

● அறிகுறி;

● ஒளி பேனா;

● பிரிண்டர்கள்;

● ஆய்வகம் மற்றும் உயிரியல் மருத்துவ லேசர்;

● ஆப்டிகல் சென்சிங்.

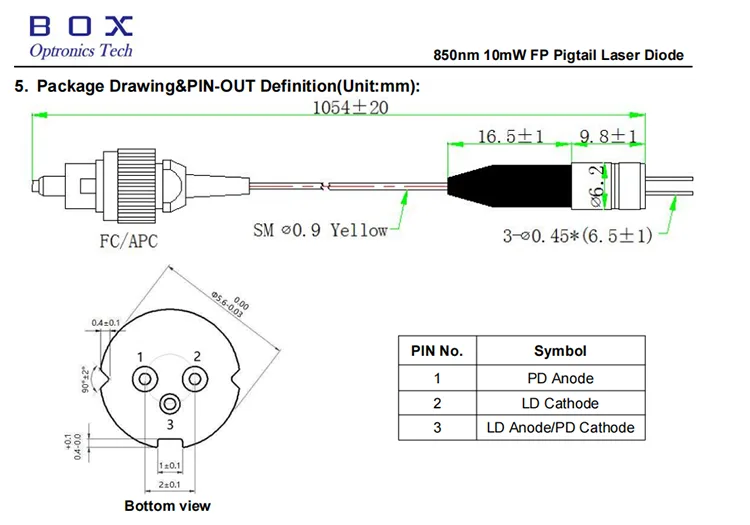

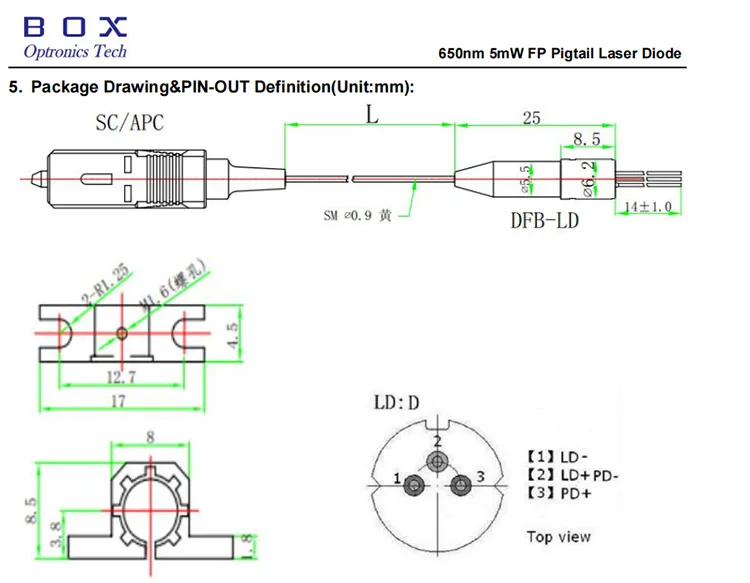

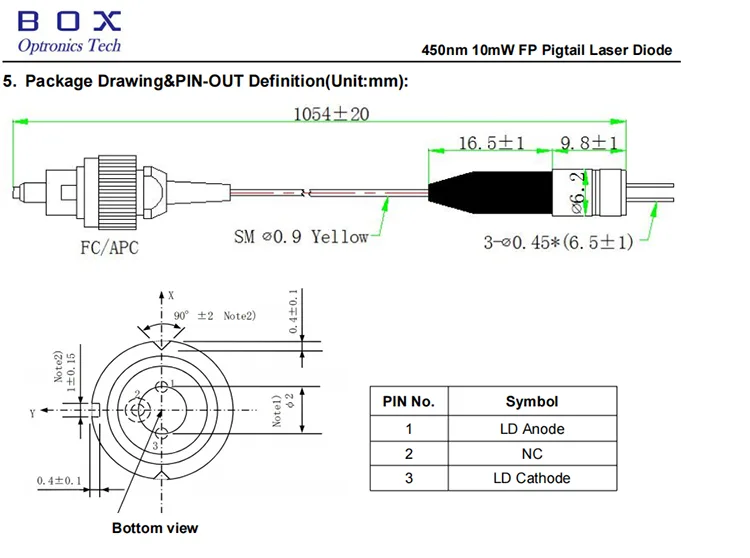

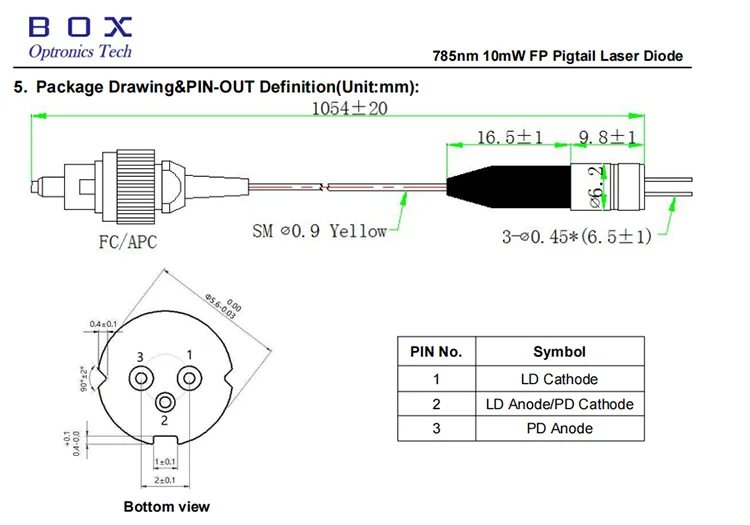

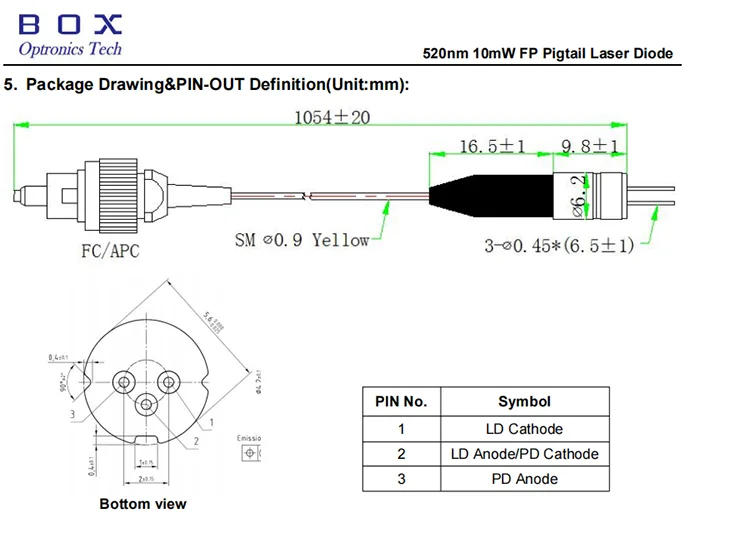

தொகுப்பு வரைதல்&PIN-OUT வரையறை(அலகு:mm)-FP கோஆக்சியல் பிக்டெயில் லேசர் டையோடு

ஆர்டர் தகவல்-FP கோஆக்சியல் பிக்டெயில் லேசர் டையோடு

BLD	-எக்ஸ்	XX	XX	X	-XX
எல்.டி	சிப்டைப்	அலைநீளம்	வெளியீட்டு சக்தி	பின்-அவுட்	இணைப்பான்
லேசர் டையோடு	F: FP	450: 450nm 520: 520nm	10: 10மெகாவாட் மற்றவை	F: வகை F	FA: FC/APC
		650: 650nm	02: 2மெகாவாட் 05: 5mW மற்றவை	டி: வகை டி	FA: FC/APC SA: SC/APC மற்றவை
		660: 660nm 785: 785nm 850: 850nm	10: 10 மெகாவாட் மற்றவை	டி: வகை டி	FA: FC/APC
		980: 980nm	5: 5 மெகாவாட் மற்றவை	டி: வகை டி	FA: FC/APC

எ.கா: BLD-F78510D-FA

(ஆர்டர் தகவல்: FP கோஆக்சியல் பிக்டெயில் லேசர் டையோடு, 785nm 10mW, வகை D பின்-அவுட், FC/APC இணைப்புடன்).

டேட்டாஷீட்-FP கோஆக்சியல் பிக்டெயில் லேசர் டையோடு

மேற்கோள் மற்றும் கட்டண விதிமுறைகள்-FP கோஆக்சியல் பிக்டெயில் லேசர் டையோடு

● மேற்கோள் விதிமுறைகள்

(1) EXW:

உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், EXW ஐப் பயன்படுத்துமாறு Box Optronics பரிந்துரைக்கிறது. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.

(2) டிஏபி:

உங்களிடம் கணக்கு இல்லையென்றால், தயாரிப்புகளுக்கான ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும்.

(3) மற்றவை

● பணம் செலுத்தும் விதிமுறைகள்

PayPal மற்றும் T/T கிடைக்கின்றன.

முன்னணி நேரம்-FP கோஆக்சியல் பிக்டெயில் லேசர் டையோடு

உற்பத்தி: சுமார் 10 வேலை நாட்கள். (சில கையிருப்பில் இருந்தால், அது வேகமாக அனுப்பப்படும்.)

சர்வதேச தளவாடங்கள்: 3-5 வேலை நாட்கள்.

தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை-FP கோஆக்சியல் பிக்டெயில் லேசர் டையோடு

● உத்தரவாதக் காலம்:

வாங்கியதிலிருந்து 1 வருடத்திற்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.

● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:

இலவச உத்தரவாதக் காலத்தில், தயாரிப்பு தரச் சிக்கல்களால் ஏற்படும் தவறுகளுக்கு இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் வழங்கப்படும். இருப்பினும், உத்தரவாதக் காலத்திற்குள் பின்வரும் சந்தர்ப்பங்களில் இலவச பழுதுபார்ப்பு சேவைகளை மறுக்கும் உரிமையை Box Optronics கொண்டுள்ளது:

(1) இயற்கை காரணிகள் (எ.கா. மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்களால் ஏற்படும் சேதம்.

(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.

(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.

(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.

(5) வீட்டின் மீது மாற்றப்பட்ட அல்லது முழுமையடையாத உத்தரவாத லேபிள்கள்.

(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
