1. அறிமுகம் 1064nm மல்டிமோட் ஃபைபர் ஹை-பவர் பம்ப் சோர்ஸ்
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. நிலையான பாகங்கள்
6. பாதுகாப்பான செயல்பாட்டு வழிகாட்டி
7. ஆர்டர் தகவல்
8. தரவுத்தாள்
9. மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்
10. முன்னணி நேரம்
11. செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு
12. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

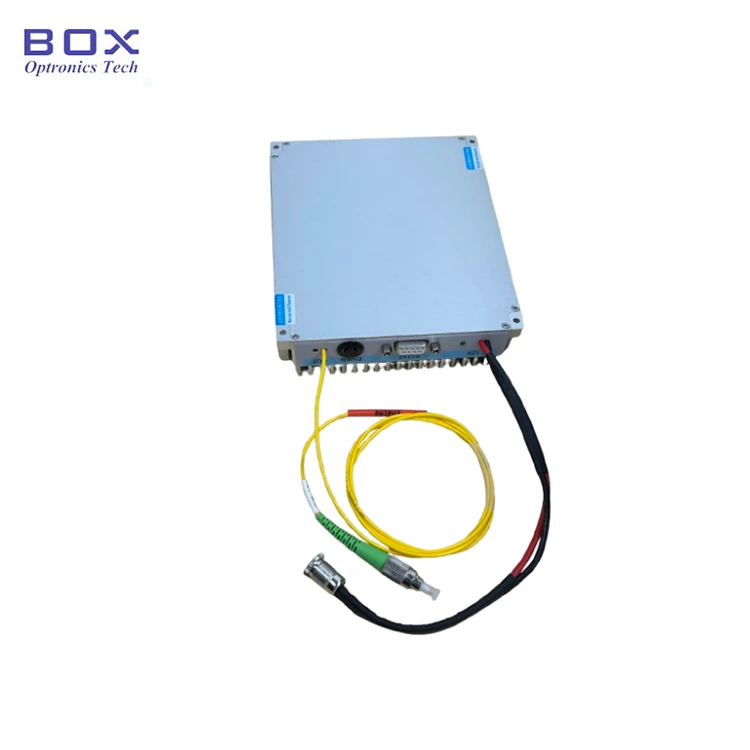

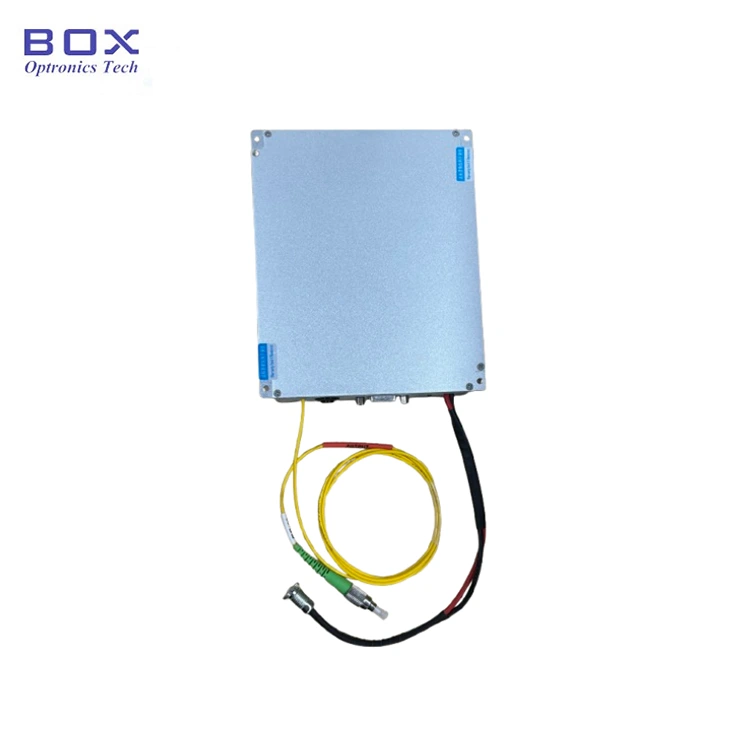

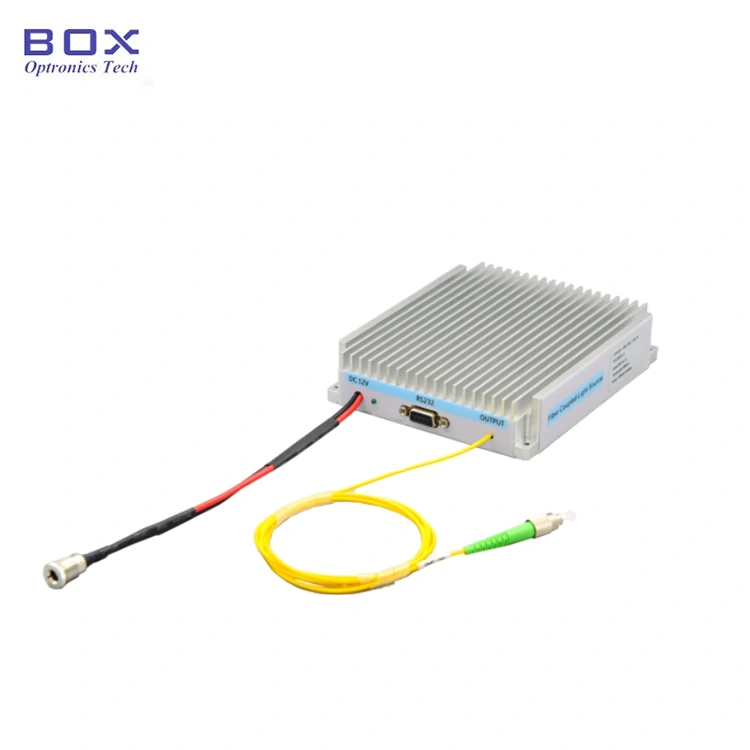

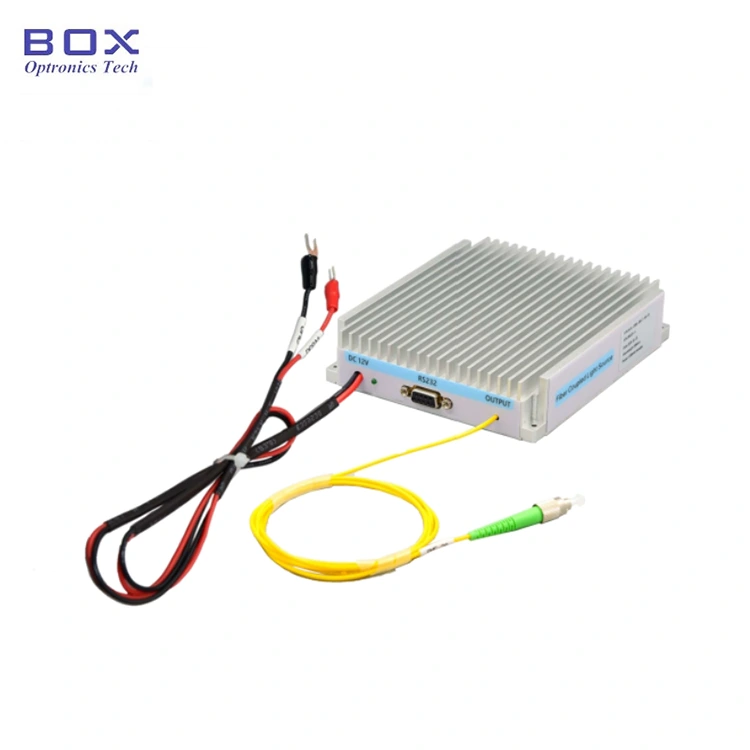

1064nm உயர் சக்தி லேசர் மூலமானது ஒரு அடிப்படையிலானது உயர் செயல்திறன் குறைக்கடத்தி லேசர் சிப், 105/125um ஃபைபர்-இணைந்த வெளியீடு, மற்றும் பாதுகாப்பான மற்றும் நிலையான ஓட்டுநர் சுற்று வடிவமைக்கப்பட்டுள்ளது லேசரின் செயல்பாடு. ஃபைபர் லேசர் பம்பிங்கில் பயன்பாடுகளுக்கு ஏற்றது, உயிரி மருத்துவம் மற்றும் பல. நீண்ட கால பயன்பாட்டின் போது, கவனம் செலுத்தப்பட வேண்டும் லேசர் மூலத்தின் வெப்பச் சிதறல்.
|
அளவுருக்கள் |
அலகு |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
குறிப்புகள் |
|
இயக்க அலைநீளம் |
nm |
1054 |
1064 |
1074 |
|
|
வெளியீட்டு சக்தி |
W |
8 |
9 |
|
|
|
20 |
25 |
|
|
||
|
45 |
50 |
|
|
||
|
இயக்க முறை |
- |
CW |
|
||
|
சக்தி உறுதியற்ற தன்மை |
dB |
≤± 0.02 (15நிமி.); ≤±0.05 (8 மணிநேரம்) |
≤± 0.5%; ≤± 1.2% |
||
|
ஃபைபர் வகை |
- |
105/125 |
0.22NA |
||
|
ஃபைபர் இணைப்பான் |
- |
FC/PC அல்லது SMA |
|
||
|

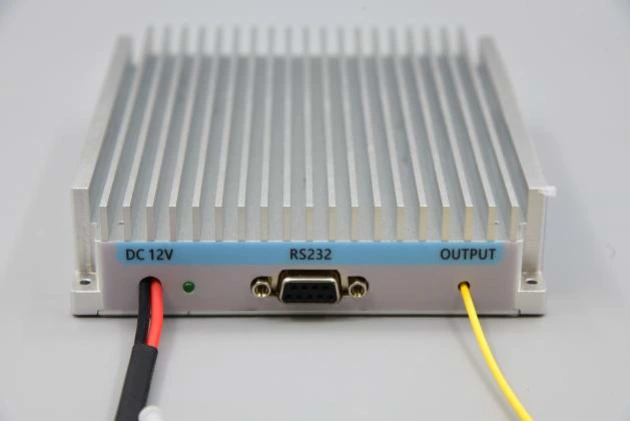

தொடர்பு இடைமுகம் |
- |
DB9 பெண்(RS232) |
|
||
|
பரிமாணம் |
மிமீ |
125(L)×150(W)×31(H) |
தொகுதி |
||
|
பரிமாணம் |
மிமீ |
195(W)×220(D)×120(H) |
பெஞ்ச்டாப் |
||
|
பவர் சப்ளை |
VDC |
12V/15A |
தொகுதி |
||
|
பவர் சப்ளை |
VAC |
100-240VAC |
பெஞ்ச்டாப் |
||
|
இயக்க வெப்பநிலை. |
℃ |
+15 ~ +50 |
|
||
|
சேமிப்பு வெப்பநிலை |
℃ |
-30 ~ +70 |
|
||
● உயர் நிலைத்தன்மை;
● உயர் வெளியீட்டு சக்தி;
● உடன் தொகுதி தொகுப்பு எளிதான ஒருங்கிணைப்புக்கான தொடர்பு கண்காணிப்பு;
● FC/UPC அல்லது SMA905 இணைப்பியை வழங்கவும்.
● ஃபைபர் லேசர் உந்தி;
● உயிரி மருத்துவம்;
● பொருள் லேசர் செயலாக்கம்.
● நிலையான பாகங்கள்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
பம்ப் மூலம் (தொகுதி ஹோஸ்ட்) |
1 |
|
2 |
USB-RS232 DB9 டேட்டா கேபிள் |
1 |
|
3 |
பவர் அடாப்டர் (விரும்பினால்) |
1 |
|
4 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
படி1.அன்பேக்கிங்: சட்டசபைக்கு முன், சரிபார்க்கவும் பம்ப் சோர்ஸ் மாட்யூல், யூ.எஸ்.பி டேட்டா உட்பட அனைத்து ஆக்சஸெரீகளும் முழுமையாக உள்ளதா கேபிள், பவர் அடாப்டர், சோதனை அறிக்கை போன்றவை.
Step2.பவர் சப்ளை: DC உடன் இணைக்கப்பட்டுள்ளது மாறுதல் மின்சாரம் அல்லது அவற்றின் சக்தியை சந்திக்கும் ஒழுங்குபடுத்தப்பட்ட மின்சாரம் விநியோக தேவைகள். அசல் பொருந்திய பவர் அடாப்டரை (DC12V) மட்டும் பயன்படுத்தவும். முறையற்ற பவர் அடாப்டர்கள் ஒளி மூலத்தை சேதப்படுத்தலாம். (பவர் அடாப்டர் வழங்கப்பட்டது உள்ளூர் மின்னழுத்த தரநிலைகளின்படி.)
Step3.இணைப்பு வெளியீடு ஃபைபர்: திற ஃபைபர் கனெக்டர் அல்லது ஃபிளேன்ஜில் டஸ்ட் கேப், ஃபைபர் எண்ட் முகத்தை சரிபார்க்கவும், மற்றும் ஃபைபரை இணைக்கவும் அல்லது ஃபைபரை சாதனம் அல்லது பவர் மீட்டரில் இணைக்கவும் மாசு மற்றும் சேதம் இல்லை என்பதை உறுதி செய்த பிறகு.
Setp4. ஹோஸ்ட் கணினியுடன் இணைக்கவும்: பயன்படுத்தவும் USB-RS232 DB9 டேட்டா கேபிள் 1064nm மல்டிமோட் ஃபைபர் ஹை-பவரை இணைக்கிறது பம்ப் மூல மற்றும் கணினி; கணினி முதலில் ஒரு பிரத்யேகத்தை நிறுவ வேண்டும் USB-RS232 சீரியல் போர்ட் டேட்டா கேபிளை அடையாளம் காண சீரியல் போர்ட் டிரைவர், இல்லையெனில் ஹோஸ்ட் கணினி மென்பொருள் மற்றும் ஒளி மூல தொகுதி சரியாக இருக்க முடியாது இணைக்கப்பட்ட மற்றும் தொடர்பு. ஓட்டுனருக்கு Box Optronics ஐக் கேளுங்கள்.
Step5.Control மென்பொருள்: Box Optronics தொடர் கட்டளை அல்லது PC மென்பொருளை வழங்குகிறது 1064nm மல்டிமோட் ஃபைபரின் LD மின்னோட்டம் மற்றும் LD வெப்பநிலையைக் கட்டுப்படுத்தவும் உயர் சக்தி பம்ப் மூலம். சரியான போர்ட்டைத் தேர்வுசெய்து, மின்னோட்டத்தை அமைக்கவும் வெப்பநிலை, பின்னர் திறந்த பொத்தானைக் கிளிக் செய்யவும். (சேதத்தைத் தடுக்க, டிரைவை உயர்த்தவும் ஆரம்ப செயல்பாட்டில் மெதுவாக மின்னோட்டம். உடனடியாக முழு மின்னோட்டத்தைப் பயன்படுத்த வேண்டாம்.)
படி 6. பயன்பாட்டிற்குப் பிறகு, மூடு பொத்தானைக் கிளிக் செய்து, மின்சார விநியோகத்தை அணைத்து, துண்டிக்கவும் ஃபைபர் இணைப்பு.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
தொகுப்பு |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-எக்ஸ் |
|
பம்ப் லேசர் மூல |
1064: 1064nm |
8: 8W 20:20W 45:45W |
M1:105/125um M2:200/220um மற்றவை |
FU:FC/UPC SMA:SMA905 மற்றவை |
எம்: தொகுதி பி: பெஞ்ச்டாப் |
எ.கா: BFL-1064-20M1 -FU-M
(ஆர்டர் தகவல்: 1064nm மல்டிமோட் ஃபைபர் ஹை-பவர் பம்ப் சோர்ஸ், 20W வெளியீட்டு சக்தி, 105/125um 0.22NA ஃபைபர், FC/UPC இணைப்பான், தொகுதி தொகுப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 15 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.

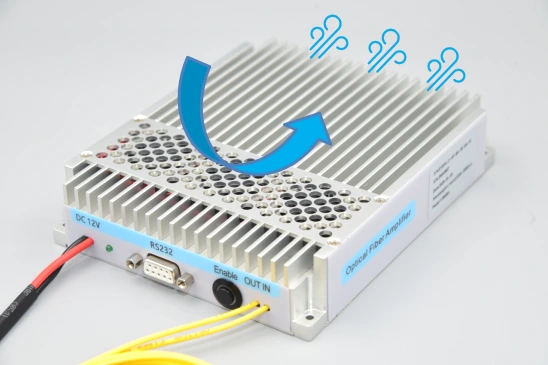

● நீண்ட கால பயன்பாட்டின் போது, வெப்பத்திற்கு கவனம் செலுத்தப்பட வேண்டும் லேசர் மூலத்தின் சிதறல். லேசர் மூலமானது வெப்பத்தில் சரி செய்யப்பட வேண்டும் விசிறி மூலம் மூழ்கி குளிர்விக்கப்படுகிறது.
● ஃபைபர் கனெக்டருடன் லேசர் மூலத்தைப் பயன்படுத்துவதற்கு முன், அது அவசியம் ஃபைபர் ஆப்டிக் கனெக்டரின் இறுதி முகம் சுத்தமாக இருப்பதை உறுதி செய்ய, தவிர்க்கவும் இலவச உத்தரவாதத்தால் மூடப்படாத ஃபைபர் ஆப்டிக் பிளக்கை எரித்தல்.
● பகுதியில் உள்ள அனைவரும் தகுந்த லேசர் பாதுகாப்பு அணிந்திருப்பதை உறுதி செய்யவும் லேசர் மூலம் உருவாகும் கதிர்வீச்சிலிருந்து பாதுகாக்க கண்ணாடிகள். இது கருதப்படுகிறது ஆபரேட்டர் லேசர் செயல்பாட்டில் உள்ள ஆபத்துகளை நன்கு அறிந்தவர் மற்றும் லேசர் பாதுகாப்பு நடைமுறைகள்.
● சாதனம் பயன்பாட்டில் இருக்கும்போது, சாதனம் பல வாட் ஆப்டிகல்களை வெளியிடும் கதிர்வீச்சு. இது கண் பாதுகாப்பு அபாயம் மற்றும் சாத்தியமான வெப்ப ஆதாரம் ஆகிய இரண்டையும் வழங்குகிறது எரிபொருளை பற்றவைக்க.
● ஆப்டிகல் கதிர்வீச்சைப் பிடிக்க போதுமான பீம் நிறுத்தத்தை நிறுவவும் ஃபைபர் முடிவு. வெளியீடு பொருத்தமான பீம் நிறுத்தத்தில் இயக்கப்பட்டிருப்பதை உறுதி செய்யவும் அல்லது நோக்கம் கொண்ட இலக்கு.
● சாதனத்தில் பயன்படுத்தப்படும் மின்னோட்டத்தை எப்போதும் பூஜ்ஜியத்தில் இருந்து ரேம்ப் செய்ய விரும்பிய நிலை. டையோடை அணைக்கும்போது இந்த நடைமுறையை மாற்றவும்.
● விவரக்குறிப்புக்கு மேலான சக்திகள் மற்றும் வெப்பநிலையில் செயல்படும் சாதனம் வயதானதை துரிதப்படுத்துகிறது மற்றும் சாதனத்தை அழிக்க முடியும்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
