1. அறிமுகம் எல்-பேண்ட் ஏஎஸ்இ பிராட்பேண்ட் லைட் சோர்ஸ்
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. செயல்பாட்டு படிகள்
7. ஆர்டர் தகவல்
8. தரவுத்தாள்
9. மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்
10. முன்னணி நேரம்
11. செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு
12. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

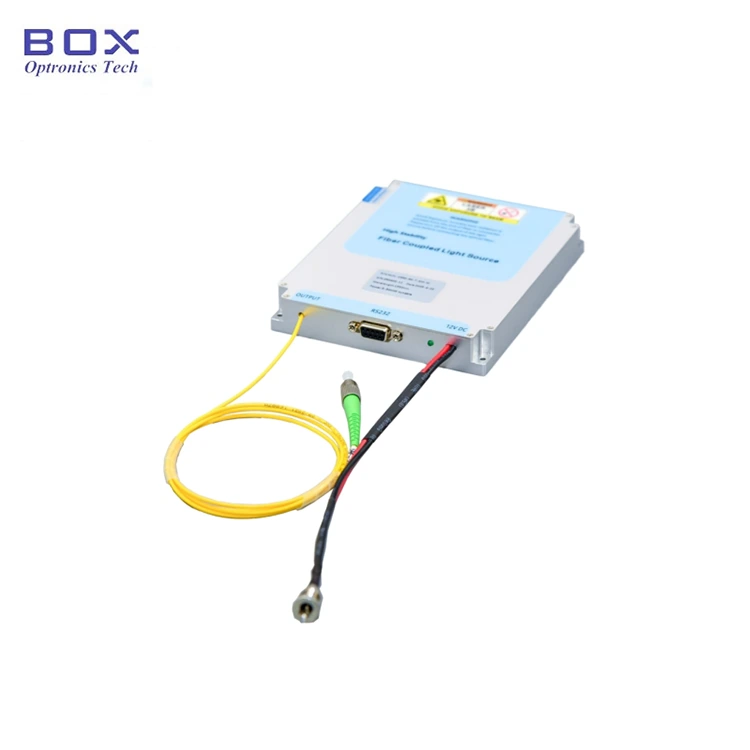

இது எல்-பேண்ட் ஏஎஸ்இ பிராட்பேண்ட் லைட் சோர்ஸ் வழங்குகிறது நிலையான, எல்-பேண்ட் அலைநீள வரம்பில் (1567~1603nm) 10~200mW உயர்-சக்தி ஒளி மூலம். உயர் துல்லியமான பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இது ஒரு பரந்த ஸ்பெக்ட்ரம் மற்றும் வழங்குகிறது குறைந்த இரைச்சல் வெளியீடு, இது ஆப்டிகல் கம்யூனிகேஷன், ஃபைபர் சென்சிங் மற்றும் ஆகியவற்றிற்கு ஏற்றதாக அமைகிறது மருத்துவ இமேஜிங்.
|
பொருள் |
அலகு |
மதிப்புகள் |
குறிப்புகள் |
|||||
|
நிறமாலை வரம்பு |
nm |
1567~1603 |
|
|||||
|
வெளியீட்டு சக்தி |
மெகாவாட் |
10, |
20 |
50 |
100 |
200 |
|
|
|
பவர் ஸ்பெக்ட்ரல் அடர்த்தி |
dBm/nm |
≥-6, |
≥-3 |
≥1 |
≥4 |
≥7 |
|
|
|
சக்தி ஒழுங்குமுறை வரம்பு |
- |
10%~100% |
விருப்பமானது |
|||||
|
நிறமாலை சமதளம் |
dB |
≤2.5 (வகை.), ≤3 (அதிகபட்சம்) |
|
|||||
|
வெளியீடு தனிமைப்படுத்தல் |
dB |
≥35 |
|
|||||
|
சக்தி உறுதியற்ற தன்மை |
dB |
≤± 0.02 (15நிமி.); |
≤± 0.5%; ≤± 1.2% |
|||||
|
PER |
dB |
≤0.2 |
≥23 |
|
||||
|
பிக்டெயில் ஃபைபர் |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
தொடர்பு இடைமுகம் |
- |
தொடுதிரை / DB9 பெண் (RS232) |
பெஞ்ச்டாப் |
|||||
|
DB9 பெண் (RS232) |
தொகுதி |
|||||||
|
பவர் சப்ளை |
- |
AC 110~240V, <30W |
பெஞ்ச்டாப் |
|||||
|
DC 5V, <15W |
தொகுதி |
|||||||
|
பரிமாணங்கள் |
மிமீ |
255(W)×285(D)×115(H) |
பெஞ்ச்டாப் |
|||||
|
150(W)×125(D)×20(H) |
தொகுதி |
|||||||
|
70(W)×90(D)×15(H) |
தொகுதி |
|||||||
|
இயக்க வெப்பநிலை |
℃ |
-5 ~ +55 |
|
|||||
|
இயக்க ஈரப்பதம் |
℃ |
0~70% |
|
|||||
● நிறமாலை தட்டையான தன்மை ≤2.5dB;
● 10/20/50/100/200mW வெளியீடு சக்தி, 10~100% அனுசரிப்பு;
● DB9 எளிதாக ஒருங்கிணைப்பதற்கான பெண்(RS232) தகவல்தொடர்புகள்.
1. தயாரிப்பு பயன்பாடுகள்-எல்-பேண்ட் ASE பிராட்பேண்ட் ஒளி மூல
● ஆப்டிகல் ஃபைபர் உணர்திறன்;
● மருத்துவம் இமேஜிங்;
● ஆப்டிகல் ஃபைபர் தகவல்தொடர்புகள்.

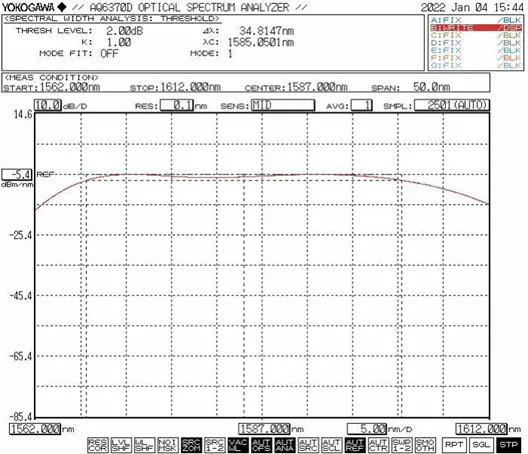

● வழக்கமான ஸ்பெக்ட்ரம்
● நிலையான பாகங்கள்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
ASE ஒளி மூல (தொகுதி ஹோஸ்ட்) |
1 |
|
2 |
USB-RS485 DB9 டேட்டா கேபிள் |
1 |
|
3 |
பவர் அடாப்டர் (விரும்பினால்) |
1 |
|
4 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
|
5 |
செயல்பாட்டு கையேடு |
1 |
படி1.அன்பேக்கிங் மற்றும் அசெம்பிளி: தயவுசெய்து பாகங்கள் முழுமையாக உள்ளதா என சரிபார்க்கவும்
சட்டசபைக்கு முன்.
படி 2. ஃபைபர் ஜம்பர்களை இணைக்கிறது: திற ஃபைபர் கனெக்டர் அல்லது ஃபிளேன்ஜில் உள்ள டஸ்ட் கேப், ஃபைபர் எண்ட் ஃபேஸைச் சரிபார்க்கவும் ஃபைபரை இணைக்கவும் அல்லது ஃபைபரை சாதனம் அல்லது பவர் மீட்டரில் இணைக்கவும் மாசு அல்லது சேதம் இல்லை என்பதை உறுதி செய்த பிறகு.
படி 3. பவர் அடாப்டரை இணைத்தல் மற்றும் தொடர் கேபிள்: ஒளி மூல தொகுதி மற்றும் பவர் அடாப்டரை இணைக்கவும்; இணைக்க ஒளி மூல தொகுதி மற்றும் USB-RS232 சிக்னல் கேபிள் கொண்ட கணினி. (குறிப்பு: கணினி முதலில் சீரியல் போர்ட் டிரைவரை நிறுவ வேண்டும். ஓட்டுனராக இருக்கலாம் CD-ROM இல் காணப்பட்டது அல்லது Box Optronics நிறுவனத்திடமிருந்து பெறப்பட்டது.)

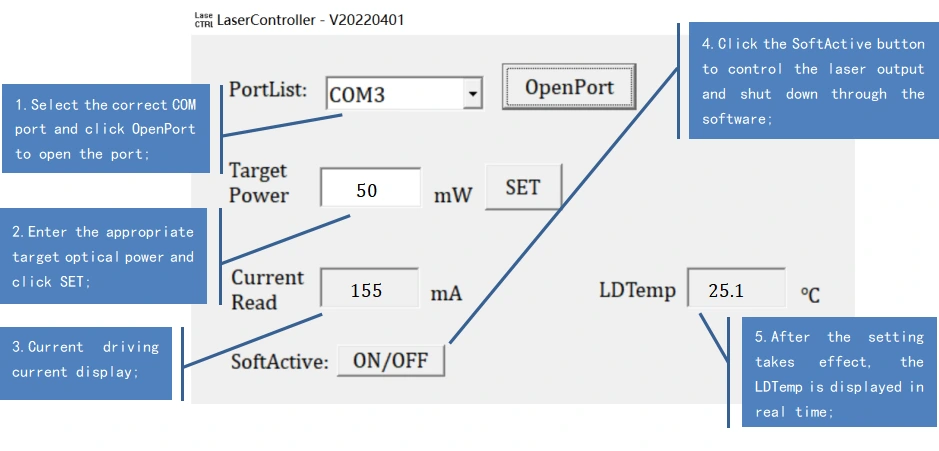

Setp4.Use: ஒளி மூலத்தைத் திறக்கவும் செயல்படுத்தும் சுவிட்ச்; ஒளி மூல வெளியீட்டு காட்டி ஒளி இயக்கத்தில் உள்ளது ஒளியியல் ஆற்றல் வெளியீடு. இந்த நேரத்தில், வேலை தற்போதைய மற்றும் ஆப்டிகல் சக்தி மதிப்பு கடைசி பணிநிறுத்தத்தில் ஹோஸ்ட் கணினியால் அமைக்கப்பட்ட அளவுருக்கள். அவர்கள் இருக்க முடியும் ஹோஸ்ட் கணினி மென்பொருளில் மாற்றியமைக்கப்பட்டு சேமிக்கப்பட்டது (மாடல் பதிப்பிற்கு மட்டும் சரிசெய்யக்கூடிய சக்தியுடன்).
படி 5. பயன்பாட்டிற்குப் பிறகு: மூடு பொத்தானைக் கிளிக் செய்து, மின்சார விநியோகத்தை அணைத்து, துண்டிக்கவும் ஃபைபர் இணைப்பு.
|
பெயர் |
நிறமாலை வரம்பு |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
சக்தி சரிசெய்யக்கூடியது |
பரிமாணம் |
|
ASE |
-எல் |
-XX |
-XX |
-XX |
-எக்ஸ் |
|
ASE ஒளி ஆதாரம் |
எல்:எல்-பேண்ட் |
10:10மெகாவாட் 20:20மெகாவாட் 50:50மெகாவாட் 1H:100mW 2H:200mW |
SM:SMF-28 PM:PM1550 |
(*டி: உடன்) |
M15 :தொகுதி M20 :தொகுதி பி: பெஞ்ச்டாப் |
எ.கா: ASE-L-2H-SM-T-B
(ஆர்டர் தகவல்: எல்-பேண்ட் ஏஎஸ்இ பிராட்பேண்ட் லைட் சோர்ஸ், 200மெகாவாட் வெளியீடு பவர், பவர் அனுசரிப்பு, எஸ்எம் ஃபைபர், பெஞ்ச்டாப் தொகுப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10-15 வேலை நாட்கள் ஆகும். (இருந்தால் சில கையிருப்பில் உள்ளன, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● ஃபைபர் ஆப்டிக்கை அடிக்கடி பிளக் மற்றும் அன்ப்ளக் செய்ய பரிந்துரைக்கப்படவில்லை வெளியீட்டு முடிவில் இணைப்பான். இது தூசியால் மாசுபடுவதைத் தவிர்க்க உதவுகிறது செருகும் இழப்பை அதிகரிக்கவும் அல்லது இணைப்பான் இறுதி முகத்தை எரிக்கச் செய்யவும்.
● தொடங்கும் போது, பவர் ஸ்விட்ச் மற்றும் கீ சுவிட்ச் என்பதை முதலில் உறுதிப்படுத்தவும் அணைக்கப்பட்டு, பின்னர் சக்தியை இணைக்கவும். ஷட் டவுன் செய்யும் போது, முதலில் அணைக்கவும் விசை சுவிட்ச்; நிலை காட்டி விளக்கு அணைந்த பிறகு, மின் இணைப்பை துண்டிக்கவும். செய் ஒளி மூலம் இயங்கும் போது நேரடியாக மின்சாரத்தை துண்டிக்க வேண்டாம்.
● வெளியீட்டு இழை மற்றொரு இழையுடன் இணைக்கப்பட வேண்டும் என்றால், அது ஃப்யூஷன் ஸ்ப்ளிசரைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
● ஈரப்பதம், தூசி மற்றும் அரிப்புக்கு எதிராக முன்னெச்சரிக்கை நடவடிக்கைகளை எடுக்கவும்; கடை ஒரு உலர்ந்த இடத்தில்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
