1064nm ASE பிராட்பேண்ட் ஒளி மூல

Box Optronics சீனாவில் RS232 தொடர்புடன் 1064nm ASE பிராட்பேண்ட் ஒளி மூலத்தை வழங்குகிறது. ஆப்டோ எலக்ட்ரானிக் சாதனங்களில் பல வருட நிபுணத்துவத்துடன், உலகளாவிய வாடிக்கையாளர்களுக்கு ஒரே இடத்தில் ஒளி மூல தீர்வுகளை வழங்குகிறோம் மற்றும் ஒருங்கிணைந்த இயக்கி வடிவமைப்பு மற்றும் நிலையான ஸ்பெக்ட்ரம் கட்டுப்பாடு மூலம் தனிப்பயனாக்கப்பட்ட செயல்பாட்டை மேம்படுத்துகிறோம், ஃபைபர் உணர்திறன், மருத்துவ இமேஜிங் மற்றும் ஃபைபர் ஆப்டிக் சாதன சோதனை பயன்பாடுகளில் திறமையான கணினி ஒருங்கிணைப்பை ஆதரிக்கிறோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பொருளடக்கம்

1. அறிமுகம் 1064nm ASE பிராட்பேண்ட் ஒளி மூல

2. தொழில்நுட்பம் விவரக்குறிப்புகள்

3. தயாரிப்பு அம்சங்கள்

4. வழக்கமான பயன்பாடுகள்

5. தயாரிப்பு விவரங்கள்

6. செயல்பாட்டு படிகள்

7. ஆர்டர் தகவல்

8. தரவுத்தாள் மற்றும் சோதனைத்தாள்

9. மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்

10. முன்னணி நேரம்

11. செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு

12. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

தயாரிப்பு அறிமுகம்

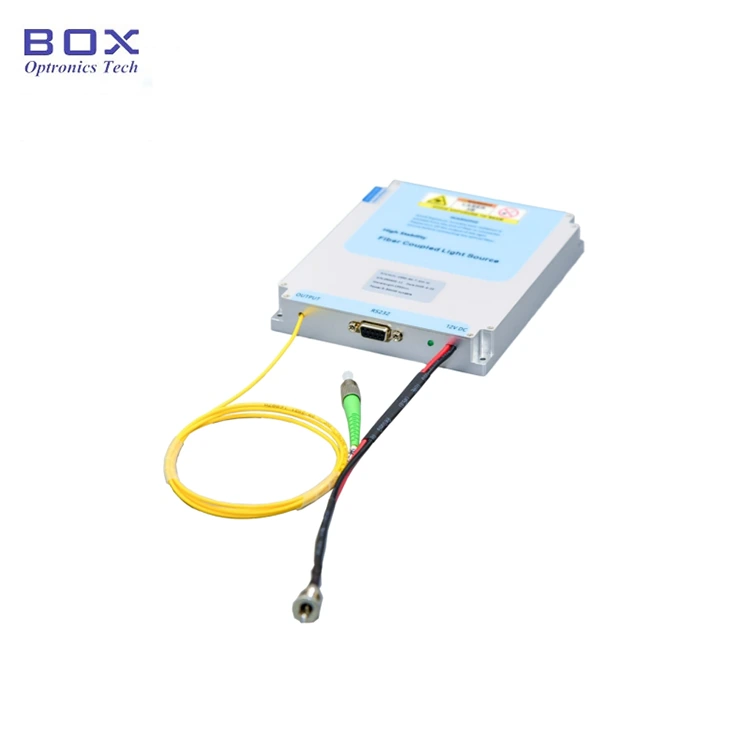

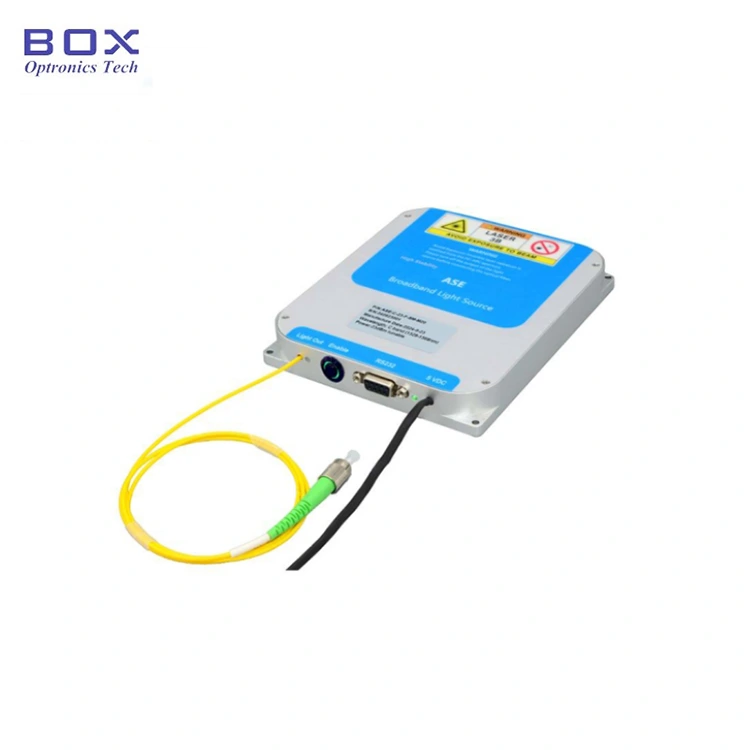

இது 1064nm ASE பிராட்பேண்ட் ஒளி மூலத்தை அடிப்படையாகக் கொண்டது 1040~1080nm நிறமாலையுடன் கூடிய ytterbium-doped ஃபைபர் மற்றும் குறைக்கடத்தி பம்ப் லேசர்கள் கவரேஜ் மற்றும் 10/20/30/50/100/500/1000mW வெளியீடு சக்தி. முழுமையான தொகுப்பு பாகங்கள் சேர்க்கப்பட்டுள்ளது; பயனர் கையேடு வழங்கப்பட்டது. இது ஃபைபர் ஆப்டிக் சாதன சோதனை, FBG கிரேட்டிங் தயாரிப்பு, மருத்துவம் ஆகியவற்றுக்கு ஏற்றது இமேஜிங், முதலியன. தயவுசெய்து ஈரப்பதம், தூசி மற்றும் அரிப்புக்கு எதிராக முன்னெச்சரிக்கை நடவடிக்கைகளை எடுக்கவும்; அது உலர்ந்த இடத்தில் சேமிக்க வேண்டும்.

தயாரிப்பு விவரக்குறிப்புகள்

பொருள்	அலகு	மதிப்புகள்							குறிப்புகள்
மைய அலைநீளம்	nm	1064±2
நிறமாலை வரம்பு	nm	1040~1080							@10dB
வெளியீட்டு சக்தி	மெகாவாட்	10	20	30	50	100	500	1000
சக்தி ஒழுங்குமுறை வரம்பு	-	10%~100%							விருப்பமானது
வெளியீடு தனிமைப்படுத்தல்	dB	≥35
சக்தி உறுதியற்ற தன்மை	dB	≤± 0.02 (15நிமி.); ≤±0.05 (8 மணிநேரம்)							≤± 0.5%; ≤± 1.2%
துருவமுனைப்பு நிலை	-	இயற்கை துருவப்படுத்தல்				நேரியல் துருவமுனைப்பு
PER	dB	≤0.2				≥23 (10‑100mW)
பிக்டெயில் ஃபைபர்	-	Hi1060				PM980			FC/APC
தொடர்பு இடைமுகம்	-	தொடுதிரை / DB9 பெண் (RS232)							பெஞ்ச்டாப்
		DB9 பெண் (RS232)							தொகுதி
பவர் சப்ளை	-	AC 110~240V, <30W;							பெஞ்ச்டாப்
		DC 5V, <24W							தொகுதி
		255(W)×285(D)×115(H) (10, 20, 30, 50, 100 மெகாவாட்)							பெஞ்ச்டாப்
பரிமாணங்கள்	மிமீ	255(W)×322(D)×115(H) (500, 1000mW)							பெஞ்ச்டாப்
		150(W)×125(D)×20(H) (10, 20, 30, 50, 100 மெகாவாட்)							தொகுதி
		139(W)×206(D)×27(H) (500, 1000mW)							தொகுதி
இயக்க வெப்பநிலை	℃	-5 ~ +55
இயக்க ஈரப்பதம்	℃	0~70%

தயாரிப்பு அம்சங்கள்

● நிறமாலை தட்டையான தன்மை; 

● வெளியீடு சக்தி விருப்பமானது மற்றும் சரிசெய்யக்கூடியது;

● உயர் நிலைத்தன்மை வெளியீட்டு சக்தி;

● தொகுதி/பெஞ்ச்டாப் எளிதாக ஒருங்கிணைக்க தொடர்பு கண்காணிப்புடன் இரட்டை விருப்பங்கள்.

தயாரிப்பு பயன்பாடுகள்

● ஃபைபர் உணர்திறன்;

● மருத்துவ இமேஜிங்;

● ஃபைபர் ஆப்டிக் சாதனம் சோதனை.

தயாரிப்பு விவரங்கள்

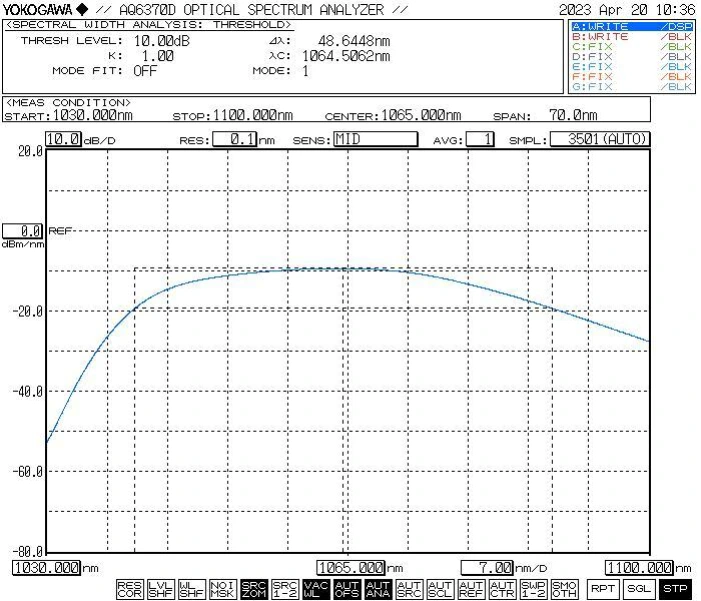

● வழக்கமான ஸ்பெக்ட்ரம்

1064nm ASE Broadband Light Source

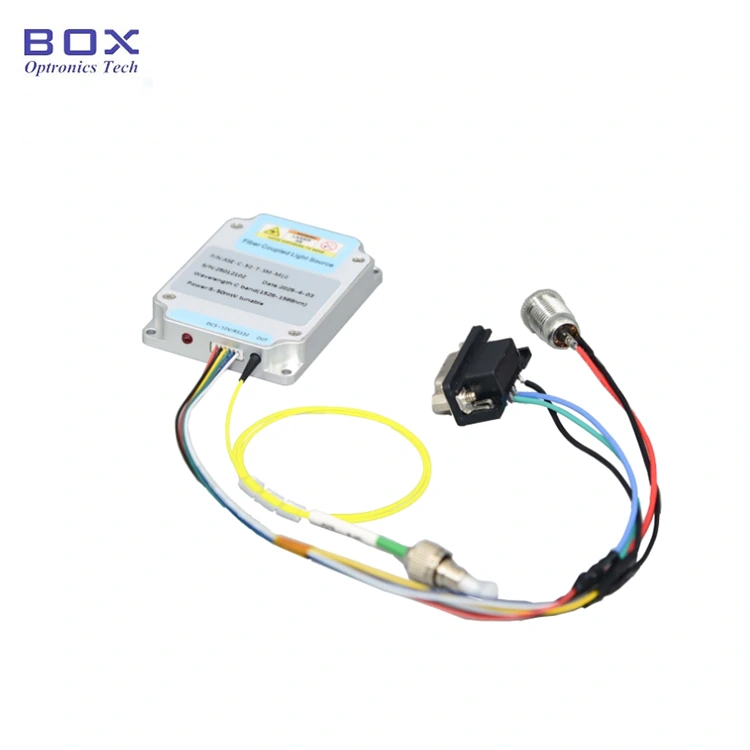

● நிலையான பாகங்கள்

	துணைக்கருவிகள்	அளவு
1	ASE ஒளி மூல (தொகுதி ஹோஸ்ட்)	1
2	USB-RS232 DB9 டேட்டா கேபிள்	1
3	பவர் அடாப்டர் (விரும்பினால்)	1
4	தயாரிப்பு சோதனை அறிக்கை	1
5	செயல்பாட்டு கையேடு	1

1064nm ASE Broadband Light Source

செயல்பாட்டு படிகள்

படி1.அன்பேக்கிங் மற்றும் அசெம்பிளி: தயவுசெய்து பாகங்கள் முழுமையாக உள்ளதா என சரிபார்க்கவும்

சட்டசபைக்கு முன்.

படி 2. ஃபைபர் ஜம்பர்களை இணைக்கிறது: திற ஃபைபர் கனெக்டர் அல்லது ஃபிளேன்ஜில் உள்ள டஸ்ட் கேப், ஃபைபர் எண்ட் ஃபேஸைச் சரிபார்க்கவும் ஃபைபரை இணைக்கவும் அல்லது ஃபைபரை சாதனம் அல்லது பவர் மீட்டரில் இணைக்கவும் மாசு அல்லது சேதம் இல்லை என்பதை உறுதி செய்த பிறகு.

படி 3. பவர் அடாப்டரை இணைத்தல் மற்றும் தொடர் கேபிள்: ஒளி மூல தொகுதி மற்றும் பவர் அடாப்டரை இணைக்கவும்; இணைக்க ஒளி மூல தொகுதி மற்றும் USB-RS232 சிக்னல் கேபிள் கொண்ட கணினி. (குறிப்பு: கணினி முதலில் சீரியல் போர்ட் டிரைவரை நிறுவ வேண்டும். ஓட்டுனராக இருக்கலாம் CD-ROM இல் காணப்பட்டது அல்லது Box Optronics நிறுவனத்திடமிருந்து பெறப்பட்டது.)

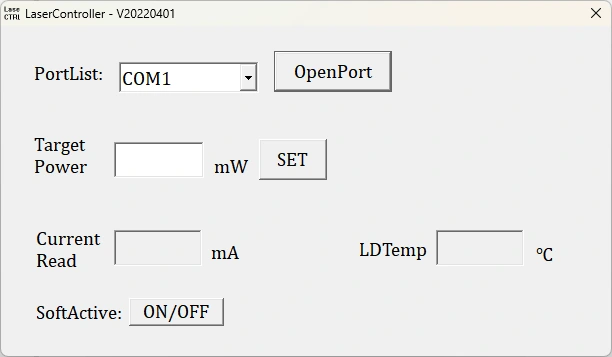

Setp4.Use: ஒளி மூலத்தைத் திறக்கவும் செயல்படுத்தும் சுவிட்ச்; ஒளி மூல வெளியீட்டு காட்டி ஒளி இயக்கத்தில் உள்ளது ஒளியியல் ஆற்றல் வெளியீடு. இந்த நேரத்தில், வேலை தற்போதைய மற்றும் ஆப்டிகல் சக்தி மதிப்பு கடைசி பணிநிறுத்தத்தில் ஹோஸ்ட் கணினியால் அமைக்கப்பட்ட அளவுருக்கள். அவர்கள் இருக்க முடியும் ஹோஸ்ட் கணினி மென்பொருளில் மாற்றியமைக்கப்பட்டு சேமிக்கப்பட்டது (மாடல் பதிப்பிற்கு மட்டும் சரிசெய்யக்கூடிய சக்தியுடன்).

படி 5. பயன்பாட்டிற்குப் பிறகு, மூடு பொத்தானைக் கிளிக் செய்து, மின் விநியோகத்தை அணைத்து, துண்டிக்கவும் ஃபைபர் இணைப்பு.

1064nm ASE Broadband Light Source

ஆர்டர் செய்தல் தகவல்

பெயர்

அலைநீளம்

வெளியீட்டு சக்தி

ஃபைபர் வகை

சக்தி சரிசெய்யக்கூடியது

பரிமாணம்

ASE

-XXXX

-XX

-டி

-எக்ஸ்

ASE ஒளி மூல

1064:1064nm

10:10மெகாவாட்

20:20மெகாவாட்

30:30 மெகாவாட்

50:50மெகாவாட்

1H:100mW

5H:500mW

1டி:1000மெகாவாட்

எஸ்எம்: Hi1060

PM:PM980

டி: அனுசரிப்பு

M20 :தொகுதி

M27:தொகுதி

பி: பெஞ்ச்டாப்

எ.கா: ASE-1064-10-SM-T-M20

(ஆர்டர் தகவல்: 1064nm ASE பிராட்பேண்ட் லைட் சோர்ஸ், 10mW வெளியீடு சக்தி, சக்தி அனுசரிப்பு, SM Hi1060 ஃபைபர், தொகுதி தொகுப்பு).

பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com

தரவுத்தாள் மற்றும் சோதனைத்தாள்

தரவுத்தாள்

சோதனைத்தாள்

மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்

● மேற்கோள் விதிமுறைகள்

(1) EXW:

உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.

(2) டிஏபி:

உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.

(3) மற்றவை

● பணம் செலுத்தும் விதிமுறைகள்

PayPal மற்றும் T/T கிடைக்கின்றன.

முன்னணி நேரம்

உற்பத்திக்கு சுமார் 10-15 வேலை நாட்கள் ஆகும். (இருந்தால் சில கையிருப்பில் உள்ளன, அது வேகமாக அனுப்பப்படும்.)

சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.

செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு

● ஃபைபர் ஆப்டிக்கை அடிக்கடி பிளக் மற்றும் அன்ப்ளக் செய்ய பரிந்துரைக்கப்படவில்லை வெளியீட்டு முடிவில் இணைப்பான். இது தூசியால் மாசுபடுவதைத் தவிர்க்க உதவுகிறது செருகும் இழப்பை அதிகரிக்கவும் அல்லது இணைப்பான் இறுதி முகத்தை எரிக்கச் செய்யவும்.

● தொடங்கும் போது, பவர் ஸ்விட்ச் மற்றும் கீ சுவிட்ச் என்பதை முதலில் உறுதிப்படுத்தவும் அணைக்கப்பட்டு, பின்னர் சக்தியை இணைக்கவும். ஷட் டவுன் செய்யும் போது, முதலில் அணைக்கவும் விசை சுவிட்ச்; நிலை காட்டி விளக்கு அணைந்த பிறகு, மின் இணைப்பை துண்டிக்கவும். செய் ஒளி மூலம் இயங்கும் போது நேரடியாக மின்சாரத்தை துண்டிக்க வேண்டாம்.

● குறைவான வெளியீட்டு சக்தி கொண்ட ASE பிராட்பேண்ட் ஒளி மூல மாதிரிகளுக்கு 200 மெகாவாட்டிற்கு மேல், அவுட்புட் ஃபைபர் கனெக்டரை மற்ற ஒற்றை-முறையுடன் இணைக்க முடியும் நீக்கக்கூடிய அடாப்டர் (ஃபைபர் ஃபிளேன்ஜ்) வழியாக ஃபைபர் சாதனங்கள். எனினும், முடிவு முகம் என்றால் ஃபைபர் இணைப்பான் மாசுபட்டுள்ளது, இது எரியும் சேதத்திற்கு மிகவும் எளிதில் பாதிக்கப்படுகிறது லேசர் இயக்கப்படும் போது - லேசர் சக்தி மிகவும் குறைவாக இருந்தாலும். எனவே, ஃபைபர் இணைப்பியை இணைக்கும் முன், நீங்கள் சிறப்பு ஃபைபர் பயன்படுத்த வேண்டும் இறுதி முகத்தை முழுமையாக சுத்தம் செய்வதற்கான துப்புரவு கருவிகள். கூடுதலாக, ஒரு ஃபைபர் பயன்படுத்தவும் இறுதி-முக ஆய்வாளர் மேற்பரப்பை கவனமாக ஆராய்ந்து, அது முழுமையாக இருப்பதை உறுதிசெய்யும் ஃபைபர் வழியாக இணைப்பை உருவாக்கும் முன் தூசி மற்றும் அசுத்தங்கள் இல்லாதது விளிம்பு. ஃபைபர் இணைப்பியை சுத்தம் செய்தல், ஆய்வு செய்தல் மற்றும் இணைப்பின் போது, ஒளி மூலமானது செயலிழந்த நிலையில் இருப்பதை உறுதி செய்ய வேண்டும்; எண் கீழ் ஒளி ஆதாரமாக இருக்கும்போது இந்த செயல்பாடுகள் செய்யப்பட வேண்டும் ஒளியை உமிழும். பயன்பாடு முடிந்ததும், இணைப்பான் துண்டிக்கப்பட்டது மற்ற ஃபைபர் கூறுகளிலிருந்து, நீங்கள் உடனடியாக ஃபைபர் இணைப்பியை மறைக்க வேண்டும் ஒரு பாதுகாப்பு தூசி தொப்பியுடன்.

● 200 மெகாவாட் வெளியீட்டு சக்தி கொண்ட பிராட்பேண்ட் ASE ஒளி மூல மாதிரிகள் அல்லது உயர்வானது எஃப்சி/ஏபிசி கனெக்டருடன் நிறுத்தப்பட்ட அவுட்புட் பிக்டெயில் இடம்பெறலாம். இருப்பினும், இந்த இணைப்பான் பயனரால் தொடங்கப்பட்ட வெளியீட்டு சக்திக்காக மட்டுமே வடிவமைக்கப்பட்டுள்ளது கண்காணிப்பு (ஆப்டிகல் பவர் மீட்டருடன் இணைப்பதன் மூலம்) அல்லது ஒரு உடன் இடைமுகம் எஃப்சி-டெர்மினேட்டட் ஃபைபர் கோலிமேட்டர், லேசர் வெளியீட்டை ஃபிரி ஸ்பேஸில் செலுத்துகிறது. அது இதை நேரடியாக இணைப்பதற்கு ஒரு ஃபிளேன்ஜ் அடாப்டரைப் பயன்படுத்த வேண்டாம் என்று கடுமையாக அறிவுறுத்தப்படுகிறது மற்ற பயனருக்கு சொந்தமான இழைகள் அல்லது சாதனங்களின் pigtails உடன் இணைப்பான்; அவ்வாறு செய்வது ஃபைபர் இணைப்பான் மற்றும் ஃபைபர் இரண்டையும் சேதப்படுத்தும் குறிப்பிடத்தக்க அபாயத்தைக் கொண்டுள்ளது பெருக்கி அலகு தன்னை. மற்ற இழைகளுடன் தொடர்பு தேவைப்பட்டால், அது இணைவு பிளவுபடுத்தலைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது; மேலும், வகைகளை உறுதிப்படுத்தவும் இணைக்கப்பட்ட இழைகள் ஒன்றுக்கொன்று இணக்கமாக உள்ளன.

● உலர்ந்த, ஈரப்பதம் இல்லாத சூழலில் உபகரணங்களை சேமிக்கவும்.

தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

● உத்தரவாதக் காலம்:

1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.

● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:

இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:

(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.

(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.

(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.

(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.

(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.

(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
