1. ஃபேப்ரி பெரோட் எஃப்பி லேசர் சோர்ஸ் மாட்யூலின் அறிமுகம்
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. பாதுகாப்பான செயல்பாட்டு வழிகாட்டி
7. ஆர்டர் தகவல்
8. தரவுத்தாள் மற்றும் சோதனைத்தாள்
9. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்
10. முன்னணி நேரம்
11. செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு
12. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

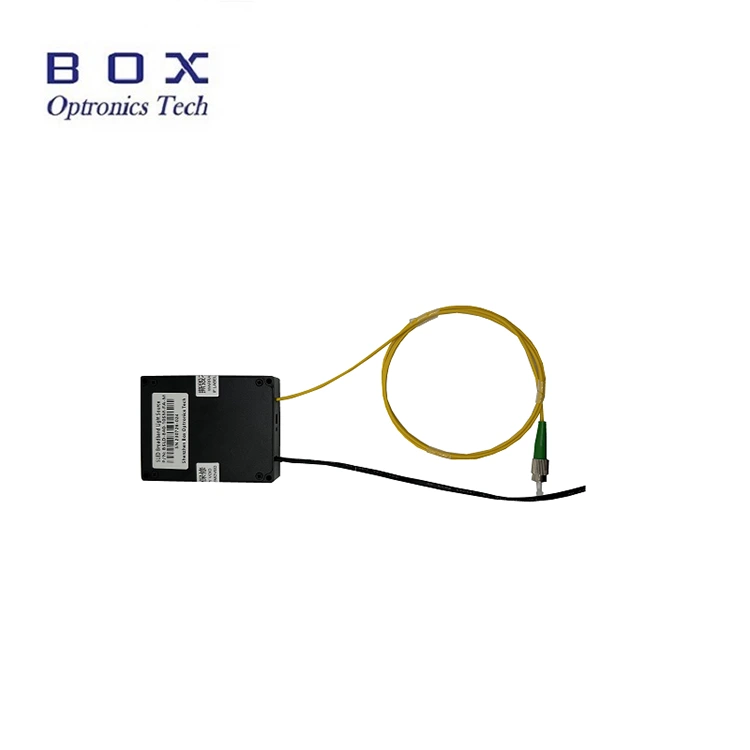

Fabry Perot FP லேசர் சோர்ஸ் மாட்யூல் ஒரு குறைக்கடத்தி லேசர் சிப், தொழில் ரீதியாக வடிவமைக்கப்பட்ட டிரைவ் சர்க்யூட் மற்றும் TEC கட்டுப்பாடு ஆகியவற்றை லேசர், நிலையான வெளியீட்டு சக்தி மற்றும் ஸ்பெக்ட்ரம் ஆகியவற்றின் பாதுகாப்பான செயல்பாட்டை உறுதிப்படுத்துகிறது. 532nm, 785nm மற்றும் 1064nm ஆகியவை விருப்பத்திற்குரியவை. வெளியீட்டு சக்தி 50 மெகாவாட்டிற்கு மேல் உள்ளது. பிசி ஹோஸ்ட் கட்டளைகள் மற்றும் மென்பொருள் செயல்பாடு மற்றும் ஒருங்கிணைப்புக்கு வழங்கப்படுகின்றன. பயோமெடிக்கல் மற்றும் ஸ்பெக்ட்ரல் பகுப்பாய்விற்கு பம்ப் லேசர் மூலமாக பொருத்தமானது.
|
அளவுருக்கள் |
அலகு |
மதிப்புகள் |
குறிப்புகள் |
||
|
இயக்க அலைநீளம் |
nm |
532±5 |
785±5 |
1064±5 |
|
|
வெளியீட்டு சக்தி |
மெகாவாட் |
>50 |
>50 |
>50 |
|
|
ஃபைபர் வகை |
- |
460-எச்.பி |
Hi780 |
Hi1060 |
|
|
சக்தி உறுதியற்ற தன்மை (குறுகிய கால 15 நிமிடங்கள்) |
dB |
≤±0.02 |
|
||
|
சக்தி உறுதியற்ற தன்மை (நீண்ட கால 8 மணிநேரம்) |
dB |
≤±0.05 |
|
||
|
இணைப்பான் |
- |
FC/APC |
|
||
|
பரிமாணங்கள் |
மிமீ |
70(W)×90(D)×18(H) |
|
||
|
பவர் சப்ளை |
VDC |
DC 12V/2A |
XH2.54-3PIN |
||
|
செயல்படுத்தும் மின் நிலை |
VDC |
4.2~5.5V |
|
||
|
தொடர்பு இடைமுகம் |
- |
DB9 பெண்(RS485) |
XH1.25-3PIN |
||
|
கட்டுப்பாட்டு மென்பொருள் |
- |
BoxLaserCtrIV2 |
|
||
|
தொடர் போர்ட் மென்பொருள் |
- |
PL23XX_Prolific_DriverInstaller_v207 |
|
||
|
இயக்க வெப்பநிலை |
℃ |
-5 ~ +55 |
|
||
|
சேமிப்பு வெப்பநிலை |
℃ |
-40 ~ +85 |
|
||
● 50mW உயர் வெளியீட்டு சக்தி;
● நிலையான சக்தி மற்றும் ஸ்பெக்ட்ரம்;
● 70x90x18mm காம்பாக்ட் தொகுதி தொகுப்பு.
● உயிரி மருத்துவம்;
● நிறமாலை பகுப்பாய்வு;
● ஆப்டிகல் ஃபைபர் சென்சார்.

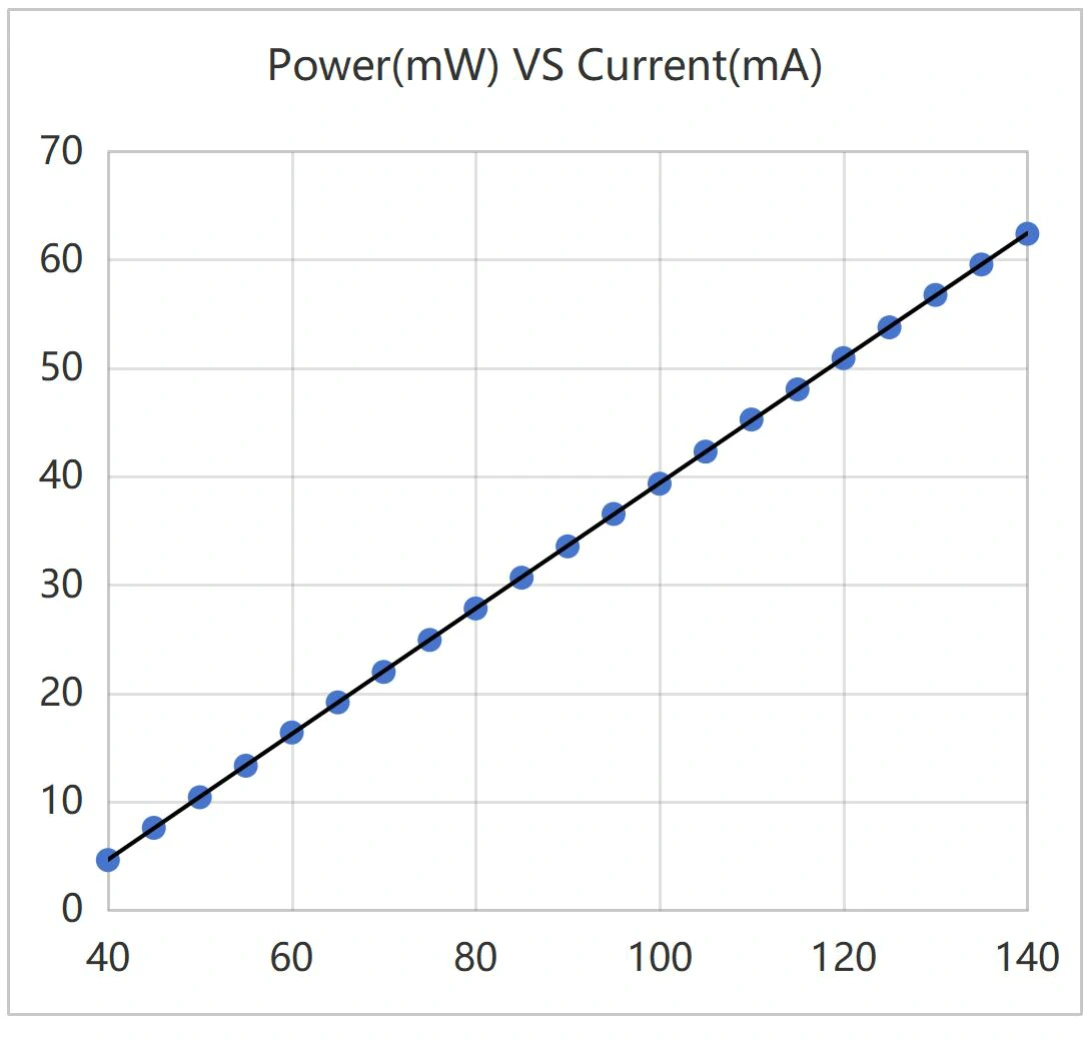

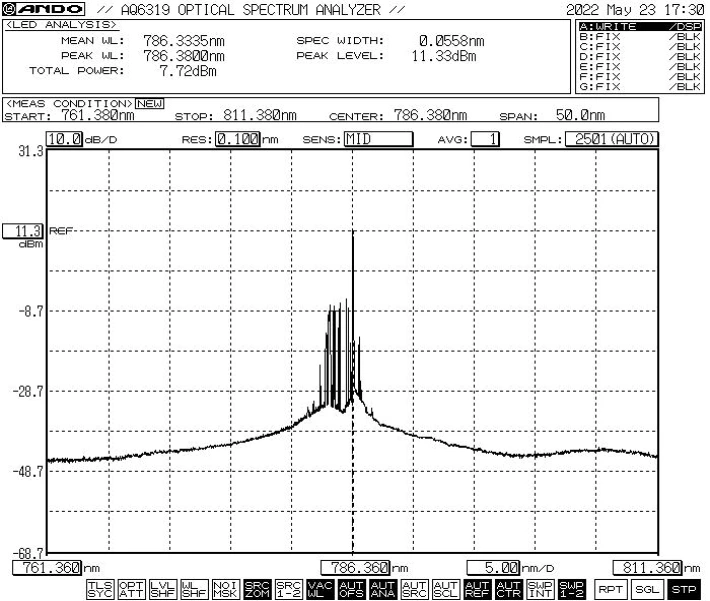

● வழக்கமான வளைவு: 785nm 50mW FP லேசர் மூலம்
படி1. அன்பேக்கிங்: அசெம்பிளி செய்வதற்கு முன், அனைத்து ஆக்சஸெரீகளும் முடிந்ததா என்பதைச் சரிபார்க்கவும்.
படி2. பவர் சப்ளை: டிசி ஸ்விட்சிங் பவர் சப்ளை அல்லது அவற்றின் பவர் சப்ளை தேவைகளைப் பூர்த்தி செய்யும் ஒழுங்குபடுத்தப்பட்ட மின்சாரம் ஆகியவற்றுடன் இணைக்கப்பட்டுள்ளது. அசல் பொருந்திய பவர் அடாப்டரை (DC5V அல்லது DC12V) மட்டும் பயன்படுத்தவும். முறையற்ற பவர் அடாப்டர்கள் ஒளி மூலத்தை சேதப்படுத்தலாம். (பவர் அடாப்டர் உள்ளூர் மின்னழுத்த தரநிலைகளின்படி வழங்கப்படுகிறது.)
படி3. அவுட்புட் ஃபைபர் இணைக்கிறது: ஃபைபர் கனெக்டர் அல்லது ஃபிளேன்ஜில் டஸ்ட் கேப்பைத் திறந்து, ஃபைபர் எண்ட் ஃபேஸைச் சரிபார்த்து, ஃபைபரை இணைக்கவும் அல்லது ஃபைபரை சாதனம் அல்லது பவர் மீட்டரில் இணைக்கவும், மாசு மற்றும் சேதம் இல்லை என்பதை உறுதிசெய்த பிறகு சோதிக்க வேண்டும்.
Setp4. ஹோஸ்ட் கணினியுடன் இணைக்கவும்: USB-RS485 DB9 டேட்டா கேபிளைப் பயன்படுத்தி ஃபேப்ரி பெரோட் FP லேசர் சோர்ஸ் மாட்யூலையும் கணினியையும் இணைக்கவும்; USB-RS485 சீரியல் போர்ட் டேட்டா கேபிளை அடையாளம் காண கணினி முதலில் ஒரு பிரத்யேக சீரியல் போர்ட் டிரைவரை நிறுவ வேண்டும், இல்லையெனில் ஹோஸ்ட் கணினி மென்பொருள் மற்றும் ஒளி மூல தொகுதியை சரியாக இணைக்க முடியாது மற்றும் தொடர்பு கொள்ள முடியாது. ஓட்டுனருக்கு Box Optronics ஐக் கேளுங்கள்.

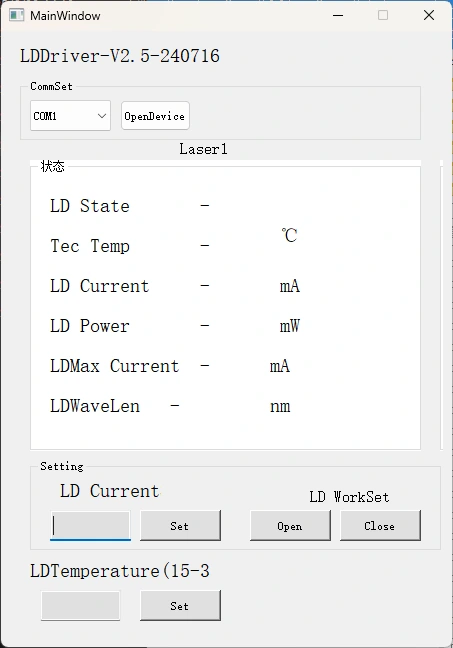

படி 5. கட்டுப்பாட்டு மென்பொருள்: Fabry Perot FP லேசர் மூல தொகுதியின் LD மின்னோட்டத்தைக் கட்டுப்படுத்த Box Optronics தொடர் கட்டளை அல்லது PC மென்பொருளை வழங்குகிறது. சரியான போர்ட்டைத் தேர்ந்தெடுத்து, தற்போதைய மற்றும் வெப்பநிலையை அமைக்கவும், பின்னர் திறந்த பொத்தானைக் கிளிக் செய்யவும். (சேதத்தைத் தடுக்க, ஆரம்ப செயல்பாட்டின் போது இயக்கி மின்னோட்டத்தை மெதுவாக அதிகரிக்கவும். முழு மின்னோட்டத்தை உடனடியாகப் பயன்படுத்த வேண்டாம்.)
படி6. பயன்பாட்டிற்குப் பிறகு, மூடு பொத்தானைக் கிளிக் செய்து, மின்சார விநியோகத்தை அணைத்து, ஃபைபர் இணைப்பைத் துண்டிக்கவும்.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பரிமாணம் |
|
BFL |
-FXXX |
-XX |
XX |
-XX |
-எக்ஸ் |
|
லேசர் மூல |
532:532nm 785:785nm 1064:1064nm |
50:50மெகாவாட் |
எஸ்எம்: எஸ்எம் ஃபைபர் PM:PM ஃபைபர் |
FA:FC/APC SA:SC/APC மற்றவை |
எம்:தொகுதி பி: பெஞ்ச்டாப் |
எ.கா: BFL-F1064-50SM-FA-M
(ஆர்டர் தகவல்: Fabry Perot FP லேசர் சோர்ஸ் மாட்யூல், 1064nm, 50mW வெளியீடு சக்தி, SM ஃபைபர், FC/APC கனெக்டர், தொகுதி தொகுப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics EXW ஐப் பயன்படுத்த பரிந்துரைக்கிறது. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், தயாரிப்புகளுக்கான ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்தி: 10-15 வேலை நாட்கள். (சில கையிருப்பில் இருந்தால், அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள்: 3-5 வேலை நாட்கள்.
● ஃபைபர் ஆப்டிக் கனெக்டர்களை அடிக்கடி செருகவோ அகற்றவோ பரிந்துரைக்கப்படுவதில்லை, இதனால் தூசி மாசுபடுவதைத் தடுக்கலாம்—இது அதிக செருகும் இழப்புக்கு வழிவகுக்கும்—அல்லது ஃபைபர் கனெக்டரின் இறுதி முகங்கள் எரிவதைத் தடுக்கும்.
● ஃபைபர் கனெக்டர்களை பஞ்சு இல்லாத துடைப்பான் மூலம் சுத்தம் செய்து, இணைப்பிற்கு முன் ஃபைபர் எண்ட்-ஃபேஸ் டிடெக்டர் மூலம் ஆய்வு செய்யவும். இறுதி முகம் எரிவதைத் தவிர்க்க, மின்சக்தி இல்லாமல் ஃபைபர்களை எப்போதும் இணைக்கவும்/துண்டிக்கவும். ஃபைபர் ஆப்டிக் இணைப்பிகள் தூசி மூடியால் மூடப்பட்டிருக்க வேண்டும்.
● அவுட்புட் ஃபைபரை மற்றொரு ஃபைபருடன் இணைக்க வேண்டும் என்றால், ஃப்யூஷன் ஸ்ப்ளிசரைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
● ஈரப்பதம், தூசி மற்றும் அரிப்புக்கு எதிராக முன்னெச்சரிக்கை நடவடிக்கைகளை எடுக்கவும்; உலர்ந்த இடத்தில் சேமிக்கவும்.
● உத்தரவாதக் காலம்:
வாங்கியதிலிருந்து 1 வருடத்திற்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், தயாரிப்பு தரச் சிக்கல்களால் ஏற்படும் தவறுகளுக்கு இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் வழங்கப்படும். இருப்பினும், உத்தரவாதக் காலத்திற்குள் பின்வரும் சந்தர்ப்பங்களில் இலவச பழுதுபார்ப்பு சேவைகளை மறுக்கும் உரிமையை Box Optronics கொண்டுள்ளது:
(1) இயற்கை காரணிகள் (எ.கா. மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்களால் ஏற்படும் சேதம்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டின் மீது மாற்றப்பட்ட அல்லது முழுமையடையாத உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
