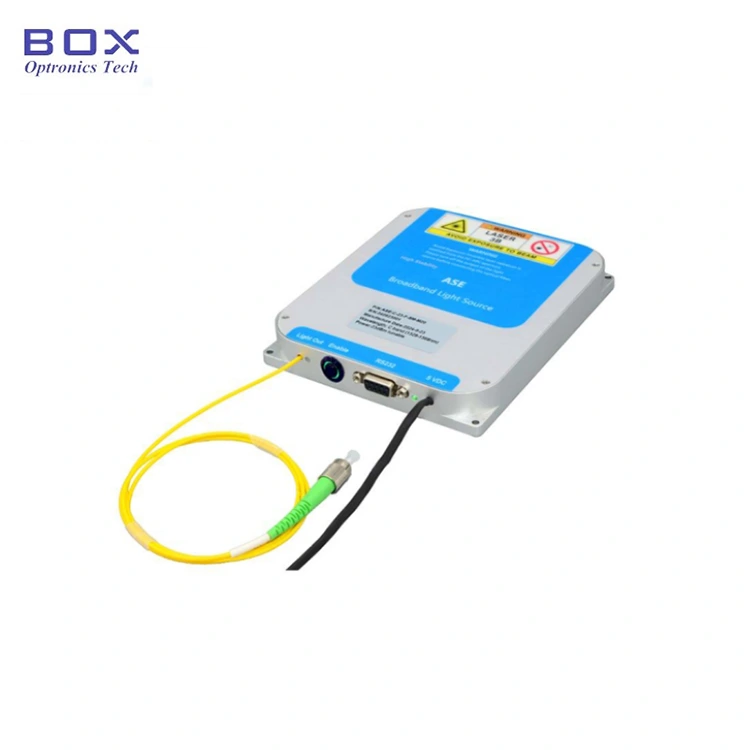

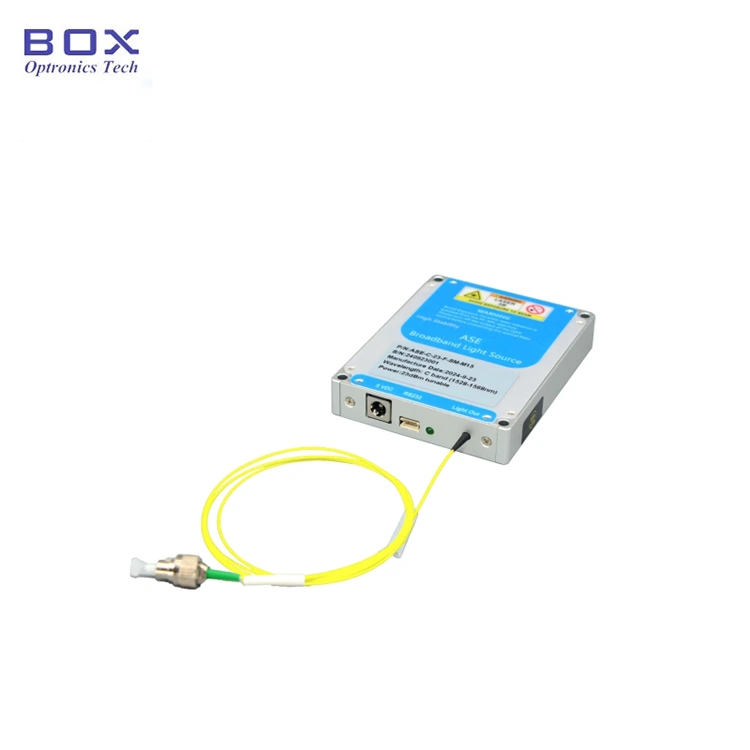

இது ஒரு பொருத்தமற்ற C-band Low Flatness ASE ஆகும் அகன்ற அலைவரிசை ஒளிமூலம், இது தன்னிச்சையான உமிழ்வு ஆகும் 1526~1566nm ஸ்பெக்ட்ரல் கொண்ட எர்பியம்-டோப் செய்யப்பட்ட குவார்ட்ஸ் இழையில் உள்ள குறைக்கடத்தி லேசர் கவரேஜ் மற்றும் 10/20/30/50mW வெளியீடு சக்தி. பாகங்கள் முழுமையான தொகுப்பு சேர்க்கப்பட்டுள்ளது; பயனர் கையேடு வழங்கப்பட்டது. இது ஃபைபர் ஆப்டிக்கிற்கு ஏற்றது சாதன சோதனை, FBG கிரேட்டிங் தயாரிப்பு, மருத்துவ இமேஜிங் போன்றவை. தயவுசெய்து எடுத்துக் கொள்ளவும் ஈரப்பதம், தூசி மற்றும் அரிப்புக்கு எதிரான முன்னெச்சரிக்கைகள்; அதை உலர்ந்த இடத்தில் சேமிக்க வேண்டும் இடம்.
|
பொருள் |
அலகு |
மதிப்புகள் |
குறிப்புகள் |
|||
|
நிறமாலை வரம்பு |
nm |
1526~1566 |
±1nm |
|||
|
வெளியீட்டு சக்தி |
மெகாவாட் |
10 |
20 |
30 |
50 |
சரிசெய்ய முடியாதது |
|
பவர் ஸ்பெக்ட்ரல் அடர்த்தி |
dBm/nm |
-6 |
-3 |
1 |
3 |
|
|
நிறமாலை சமதளம் |
dB |
≤7 |
|
|||
|
நிறமாலை சிற்றலை |
dB |
≤0.1 |
|
|||
|
வெளியீடு தனிமைப்படுத்தல் |
dB |
≥35 |
|
|||
|
சக்தி உறுதியற்ற தன்மை |
dB |
≤± 0.02 (15நிமி.); |
≤± 0.5%; |
|||
|
துருவமுனைப்பு நிலை |
- |
முற்றிலும் துருவமற்றது |
|
|||
|
PER |
dB |
≤0.2 |
|
|||
|
பிக்டெயில் ஃபைபர் |
- |
SMF-28 |
FC/APC |
|||
|
தொடர்பு இடைமுகம் |
- |
DB9 பெண் (RS232) |
தொகுதி |
|||
|
பவர் சப்ளை |
- |
DC 5V, <15W |
தொகுதி |
|||
|
பரிமாணங்கள் |
மிமீ |

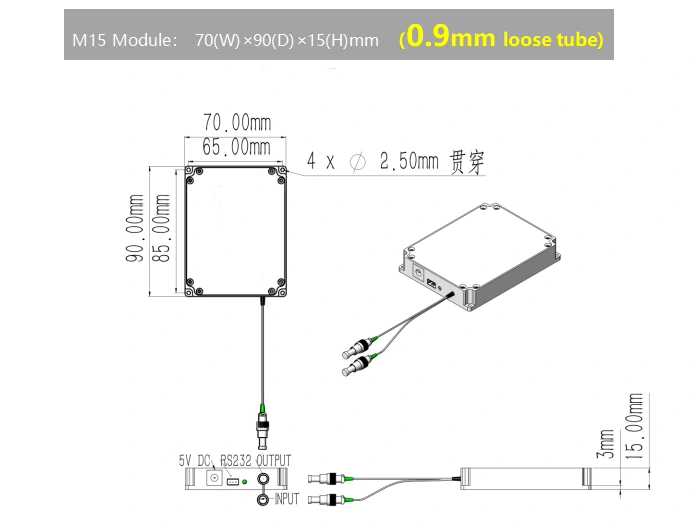

10~30 மெகாவாட்: 40(W)×60(D)×10(H) |
தொகுதி |
|||
|
10~50 மெகாவாட்: 70(W)×90(D)×15(H) |
||||||
|
இயக்க வெப்பநிலை |
℃ |
-5 ~ +55 |
|
|||
|
இயக்க ஈரப்பதம் |
℃ |
0~70% |
|
|||
● பயனுள்ளது;
● பரந்த நிறமாலை;
● உயர் நிலைத்தன்மை வெளியீடு சக்தி.
● ஆப்டிகல் ஃபைபர் உணர்திறன்;
● மருத்துவம் இமேஜிங்;
● ஃபைபர் ஆப்டிக் சாதன சோதனை.

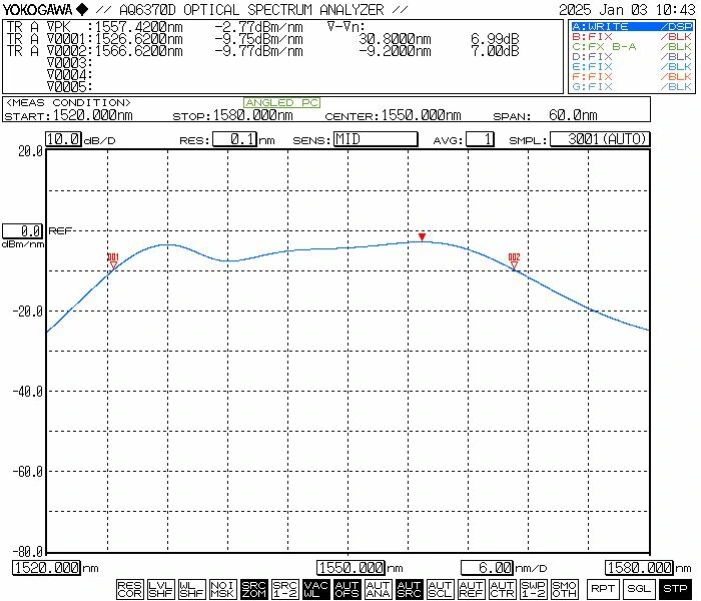

● வழக்கமான ஸ்பெக்ட்ரம்
● நிலையான பாகங்கள்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
ASE ஒளி மூல (தொகுதி ஹோஸ்ட்) |
1 |
|
2 |
USB-RS232 DB9 சிக்னல் கேபிள் |
1 |
|
3 |
DB9- 3PIN 232 சிக்னல் கேபிள் |
1 |
|
4 |
பவர் அடாப்டர் (விரும்பினால்) |
1 |
|
5 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
|
6 |
செயல்பாட்டு கையேடு |
1 |

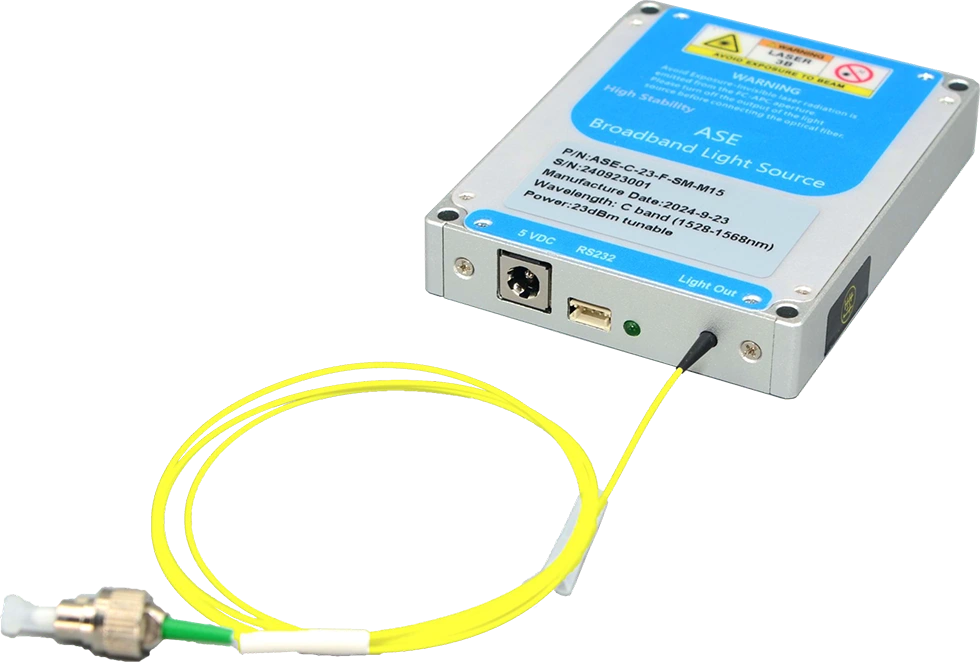

படி1. தோற்றம்: இடமிருந்து வலமாக - சக்தி போர்ட், ZH2.54 (3-pin) தொடர் தொடர்பு இடைமுகம், ஆற்றல் காட்டி LED, மற்றும் ஆப்டிகல் வெளியீட்டிற்கான ஒற்றை-முறை ஃபைபர் போர்ட்.

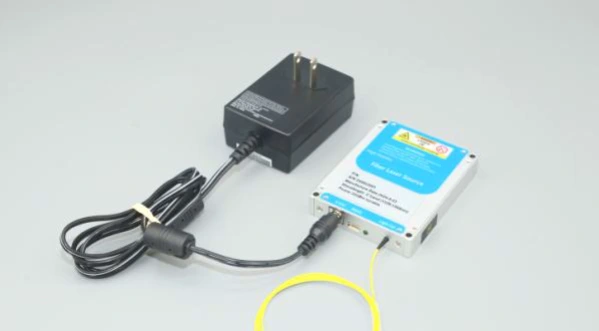

படி2.பவர் சப்ளை:இயல்புநிலை பவர் இன்புட் போர்ட் ஒரு DC 5.5×2.1 மிமீ ஆகும் இடைமுகம்; அந்த நேரத்தில் யூனிட்டுடன் பொருந்தக்கூடிய DC 5V பவர் அடாப்டர் சேர்க்கப்பட்டுள்ளது ஏற்றுமதி. பவர் அடாப்டரை ஒளி மூலத்துடன் இணைக்கும் முறை தொகுதி அதனுடன் உள்ள படத்தில் விளக்கப்பட்டுள்ளது; நீங்கள் பயன்படுத்துவதை உறுதி செய்யவும் அசல், தொகுக்கப்பட்ட பவர் அடாப்டர் மட்டுமே. பொருந்தாத சக்தியின் பயன்பாடு அடாப்டர் ஒளி மூலத்திற்கு சேதம் விளைவிக்கும். மாற்றாக, ஒரு பதிப்பு U- வடிவ டெர்மினல் கனெக்டருடன் கூடிய மின் கேபிளைக் கொண்டுள்ளது ஒரு மாறுதல் மின்சாரம் இணைப்பு வசதி; இருப்பினும், இந்த விருப்பம் இருக்க வேண்டும் குறிப்பாக வாங்கும் போது கோரப்பட்டது.
படி3.இணைப்பு ஃபைபர் பேட்ச் வடங்கள்: ஃபைபர் இணைப்பிலிருந்து தூசி தொப்பியை அகற்றி, ஃபைபர் எண்ட் முகத்தை ஆய்வு செய்தல்; மற்றவற்றுடன் இணைக்கும் முன் அது மாசு அல்லது சேதம் இல்லாதது என்பதை உறுதி செய்யவும் ஃபைபர்-ஆப்டிக் கூறுகள் அல்லது சோதனை உபகரணங்கள். உயர் சக்தி ஒளி மூலங்களுக்கு, அது இணைப்பிற்கு இணைவு பிளவுபடுத்தலைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.

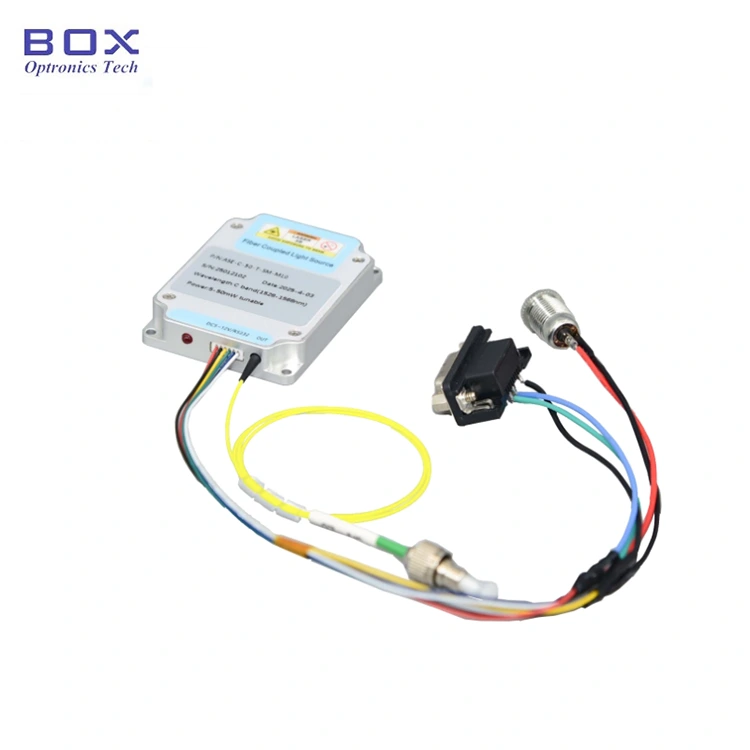

Setp4.ஒளி மூலத்தை இணைக்கிறது ஹோஸ்ட் பிசிக்கு மாட்யூல்: அசல் USB-to-RS232 சீரியல் டேட்டா கேபிளைப் பயன்படுத்தவும் தொகுதியை கணினியுடன் இணைக்க ஒளி மூல தொகுதியுடன் சேர்க்கப்பட்டுள்ளது. கணினிக்கு ஒரு பிரத்யேக சீரியல் போர்ட் டிரைவரின் முன் நிறுவல் தேவைப்படுகிறது USB-to-RS232 கேபிளை சரியாக அடையாளம் காண; இல்லையெனில், ஹோஸ்ட் மென்பொருள் செய்யும் சரியான இணைப்பை நிறுவவோ அல்லது ஒளியுடன் தொடர்பு கொள்ளவோ முடியாது மூல தொகுதி. தேவையான இயக்கியைப் பெற, Box Optronics ஐத் தொடர்பு கொள்ளவும்.

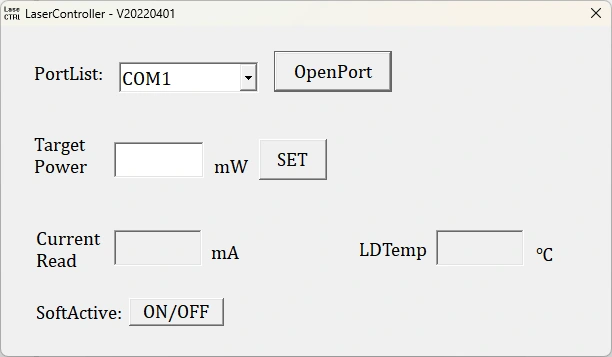

படி 5.மென்பொருள்: அனுசரிப்பு சக்தி கொண்ட ASE ஒளி மூல தொகுதி தயாரிப்புகளுக்கு, ஒளியியல் வெளியீட்டு சக்தியை ஹோஸ்ட் மென்பொருள் மூலம் கட்டுப்படுத்தலாம்; நிலையான சக்திக்காக மாதிரிகள், சக்தி அளவை சரிசெய்ய முடியாது.
|
பெயர் |
அலைநீளம் |
சமதளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
பரிமாணம் |
|
ASE |
C |
-F7 |
-XX |
XX |
-எக்ஸ் |
|
ASE ஒளி மூல |
சி:சி-பேண்ட் |
F7:≤7dB |
10:10 மெகாவாட் 20:20 மெகாவாட் 30:30 மெகாவாட் 50:50மெகாவாட் |
SM:SMF-28e |
எம்: தொகுதி பி: பெஞ்ச்டாப் |
எ.கா: ASE-C-F7-20-SM-M
(ஆர்டர் தகவல்: சி-பேண்ட் லோ பிளாட்னஸ் ஏஎஸ்இ பிராட்பேண்ட் லைட் சோர்ஸ், நிறமாலை பிளாட்னஸ்≤7dB, 20mW வெளியீட்டு சக்தி, SM ஃபைபர், தொகுதி தொகுப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● சுத்தமான இறுதி முக நிலைமைகளின் கீழ், ஒற்றை-முறை இழைகள் (அதாவது Hi-1060, PM980, G652D அல்லது PM1550) கோட்பாட்டு சக்தி சகிப்புத்தன்மையைக் கொண்டுள்ளது சுமார் 200 மெகாவாட் தொடர்ச்சியான ஒளி. இதன் விளைவாக, ஒளி மூலங்கள் மற்றும் 200 மெகாவாட்டிற்கும் குறைவான வெளியீட்டு சக்தி அளவைக் கொண்ட பெருக்கிகள், வெளியீட்டு இழை இணைப்பிகள் நிலையான அடாப்டர்களைப் பயன்படுத்தி மற்ற ஒற்றை-முறை ஃபைபர் சாதனங்களுடன் இணைக்க முடியும் (ஃபைபர் விளிம்புகள்). இருப்பினும், ஃபைபர் இணைப்பான் இறுதி முகம் மாசுபட்டிருந்தால், அது லேசர் இயக்கப்படும் தருணத்தில் எரிந்துவிடுவதற்கு மிகவும் எளிதில் பாதிக்கப்படக்கூடியது-இருந்தாலும் கூட லேசர் சக்தி மிகவும் குறைவு. எனவே, எந்த ஃபைபர் இணைப்புகளையும் செய்வதற்கு முன், தி சிறப்பு ஃபைபர் க்ளீனிங்கைப் பயன்படுத்தி இணைப்பான் இறுதி முகத்தை நன்கு சுத்தம் செய்ய வேண்டும் கருவிகள். மேலும், ஃபைபர் எண்ட்-ஃபேஸ் இன்ஸ்பெக்டரை கவனமாகப் பயன்படுத்த வேண்டும் தூசி மற்றும் அசுத்தங்கள் முற்றிலும் இல்லாததை உறுதி செய்ய மேற்பரப்பை ஆய்வு செய்யவும் ஃபைபர் ஃபிளேன்ஜ் வழியாக இணைப்பைத் தொடர்வதற்கு முன்.
● ஃபைபர் ஆப்டிக் இணைப்பிகளை சுத்தம் செய்யும் போது, ஆய்வு செய்யும் போது அல்லது இணைக்கும் போது, நீங்கள் ஒளி மூலமானது ஒளியை வெளியிடவில்லை என்பதை உறுதிப்படுத்த வேண்டும்; எந்த சூழ்நிலையிலும் ஒளி செயலில் இருக்கும்போது செயல்பாடுகள் செய்யப்பட வேண்டும். பயன்பாடு முடிந்ததும் மற்ற ஃபைபர் ஆப்டிக் கனெக்டர்களில் இருந்து துண்டிக்கப்பட்ட பிறகு, கனெக்டர் அவசியம் டஸ்ட் கேப் பொருத்த வேண்டும்.
● வெளியீட்டு இழை மற்றொரு இழையுடன் இணைக்கப்பட வேண்டும் என்றால், அது ஃப்யூஷன் ஸ்ப்ளிசரைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
● ஃபைபர் ஆப்டிக்கை அடிக்கடி செருகவோ அகற்றவோ பரிந்துரைக்கப்படவில்லை வெளியீட்டு முடிவில் உள்ள இணைப்பிகள், தூசி மாசுபடுவதைத் தடுக்கும்-இது முடியும் அதிகரித்த செருகும் இழப்புக்கு வழிவகுக்கும் - அல்லது ஃபைபர் இணைப்பான் இறுதி முகங்களுக்கு சேதம்.
● ஈரப்பதம், தூசி மற்றும் அரிப்புக்கு எதிராக முன்னெச்சரிக்கை நடவடிக்கைகளை எடுக்கவும்; கடை ஒரு உலர்ந்த இடத்தில்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
