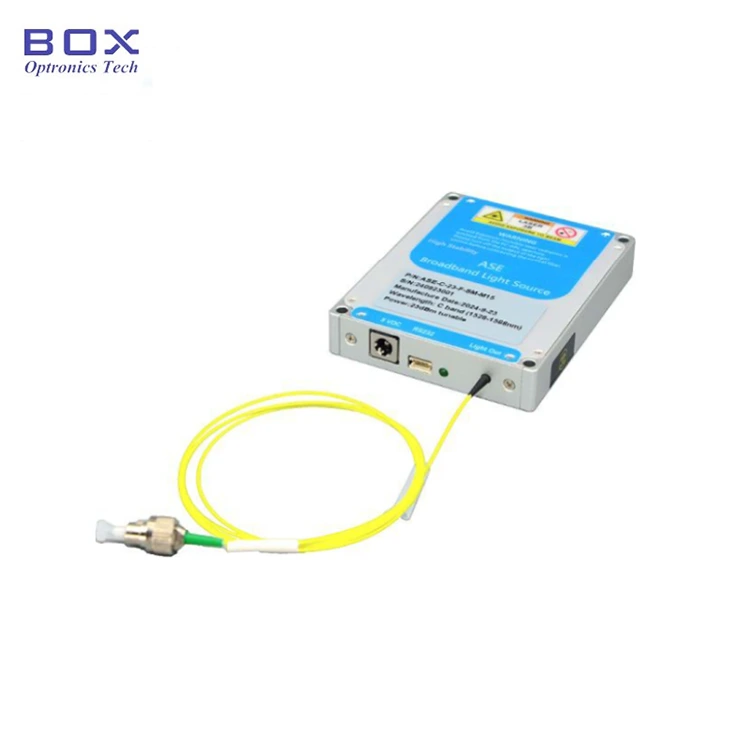

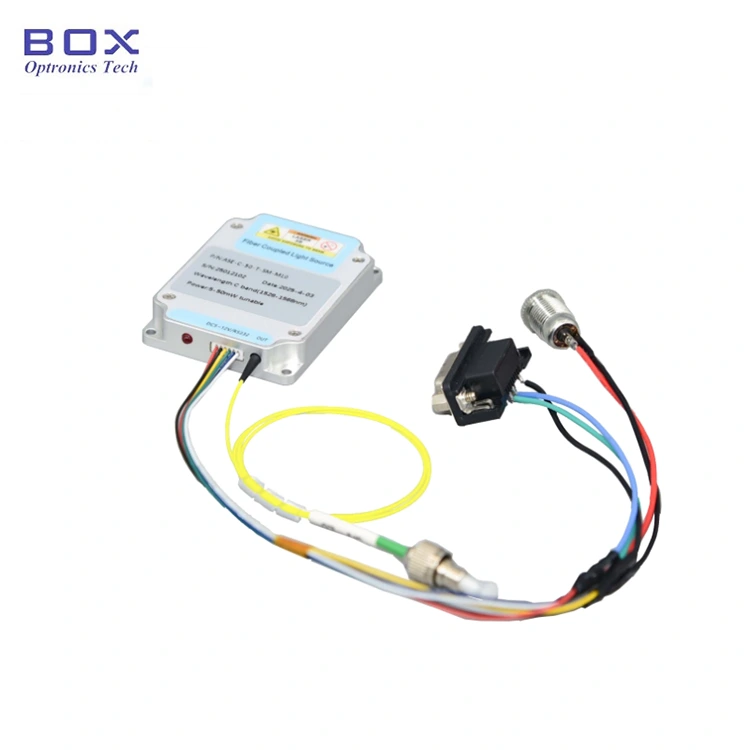

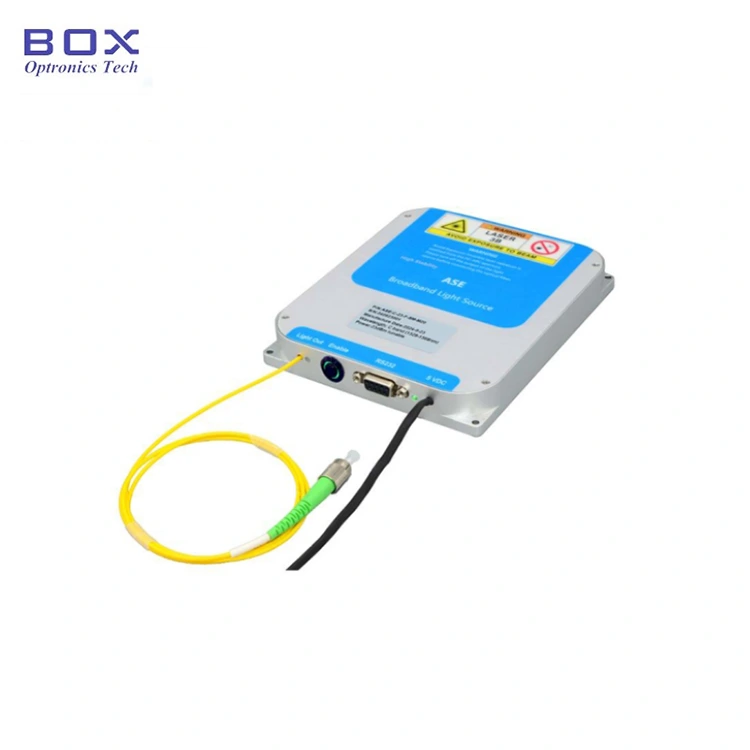

இந்த ASE பிராட்பேண்ட் ஒளி மூலமானது ஒரு ஒத்திசைவற்ற ஒளி மூலம், இது தன்னிச்சையான உமிழ்வு ஆகும் குறைக்கடத்தி லேசர்-பம்ப் செய்யப்பட்ட எர்பியம்-டோப் செய்யப்பட்ட குவார்ட்ஸ் ஃபைபர். நிறமாலை தட்டையாக்குதல் தொழில்நுட்பம் பிராட்பேண்ட் பிளாட் ஸ்பெக்ட்ராவை அடைகிறது, மேலும் அலைநீளம் சி பேண்டை உள்ளடக்கியது, மற்றும் ஸ்பெக்ட்ரல் பிளாட்னெஸ் <2dB, SM ஃபைபர் அல்லது PM ஃபைபர் மூலம் அடையப்படுகிறது வெளியீடு, பல-நிலை ஆற்றல் விருப்பம், ஃபைபர் ஆப்டிக் சென்சிங் பயன்பாடுகளுக்கு ஏற்றது.
|
பொருள் |
அலகு |
மதிப்புகள் |
குறிப்புகள் |
||||||
|
நிறமாலை வரம்பு |
nm |
1528~1569 |
|
||||||
|
வெளியீட்டு சக்தி |
மெகாவாட் |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
பவர் ஸ்பெக்ட்ரல் அடர்த்தி |
dBm/nm |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
சக்தி ஒழுங்குமுறை வரம்பு |
- |
10%~100% |
விருப்பமானது |
||||||
|
நிறமாலை சமதளம் |
dB |
≤2 (10~200mW); ≤3 (400~500mW) |
|
||||||
|
நிறமாலை சிற்றலை |
dB |
≤0.1 |
|
||||||
|
வெளியீடு தனிமைப்படுத்தல் |
dB |
≥35 |
|
||||||
|
சக்தி உறுதியற்ற தன்மை |
dB |
≤± 0.02 (15நிமி.); |
≤± 0.5%; ≤± 1.2% |
||||||
|
துருவமுனைப்பு நிலை |
- |
சீரற்ற |
நேரியல் துருவமுனைப்பு |
|
|||||
|
PER |
dB |
≤0.2 |
≥23 |
|
|||||
|
பிக்டெயில் ஃபைபர் |
- |
SMF-28 |
PM1550 |
FC/APC |
|||||
|
தொடர்பு இடைமுகம் |
- |
தொடுதிரை / DB9 பெண் (RS232) |
பெஞ்ச்டாப் |
||||||
|
DB9 பெண் (RS232) |
தொகுதி |
||||||||
|
பவர் சப்ளை |
- |
AC 110~240V, <30W |
பெஞ்ச்டாப் |
||||||
|
DC 5V, <15W |
தொகுதி |
||||||||
|
பரிமாணங்கள் |
மிமீ |
260(W)×280(D)×120(H) |
பெஞ்ச்டாப் |
||||||
|
150(W)×125(D)×20(H) |
தொகுதி |
||||||||
|
10~200mW:70(W)×90(D)×15(H) |
எஸ்எம் விருப்பத்தேர்வு |
||||||||
|
இயக்க வெப்பநிலை |
℃ |
-5 ~ +55 |
|
||||||
|
இயக்க ஈரப்பதம் |
℃ |
0~70% |
|
||||||
● உயர் நிலைத்தன்மை வெளியீடு;
● பிளாட் ஸ்பெக்ட்ரம்;
● DB9 எளிதாக ஒருங்கிணைப்பதற்கான பெண்(RS232) தகவல்தொடர்புகள்.
● ஃபைபர் ஆப்டிக் உணர்தல்;
● மருத்துவம் இமேஜிங்;
● தொலைத்தொடர்பு;
● ஆப்டிகல் சாதன சோதனை.

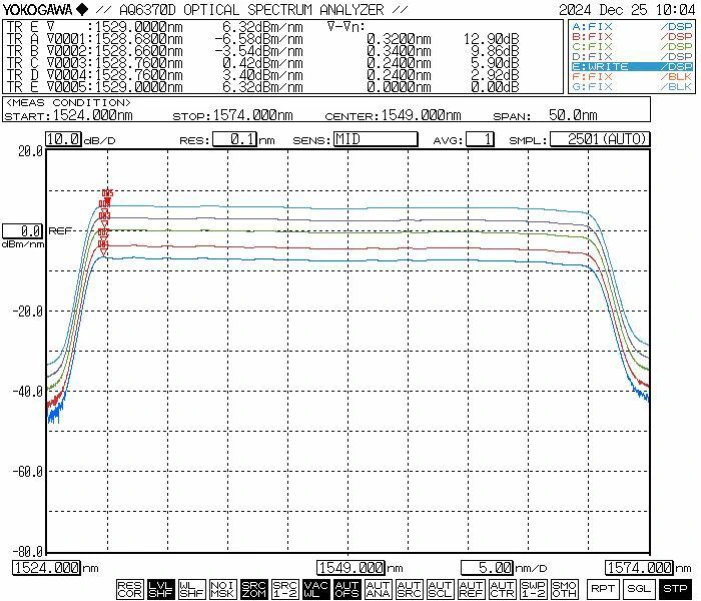

● வழக்கமான ஸ்பெக்ட்ரம்:
● நிலையான பாகங்கள்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
ASE ஒளி மூல (தொகுதி ஹோஸ்ட்) |
1 |
|
2 |
தரவு கேபிள் |
1 |
|
3 |
பவர் அடாப்டர் (விரும்பினால்) |
1 |
|
4 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
|
5 |
செயல்பாட்டு கையேடு |
1 |
படி 1.அன்பேக்கிங் மற்றும் அசெம்ப்ளி: அசெம்ப்ளிக்கு முன் பாகங்கள் முடிந்ததா என்பதைச் சரிபார்க்கவும்.
படி2. ஃபைபர் ஜம்பர்களை இணைக்கிறது: திற ஃபைபர் கனெக்டர் அல்லது ஃபிளேன்ஜில் உள்ள டஸ்ட் கேப், ஃபைபர் எண்ட் ஃபேஸைச் சரிபார்க்கவும் ஃபைபரை இணைக்கவும் அல்லது ஃபைபரை சாதனம் அல்லது பவர் மீட்டரில் இணைக்கவும் மாசு அல்லது சேதம் இல்லை என்பதை உறுதி செய்த பிறகு.
படி3. பவர் அடாப்டர் மற்றும் சீரியல் கேபிளை இணைக்கிறது: ஒளி மூல தொகுதி மற்றும் பவர் அடாப்டரை இணைக்கவும்; இணைக்கவும் ஒளி மூல தொகுதி மற்றும் USB-RS232 சிக்னல் கேபிள் கொண்ட கணினி. (குறிப்பு: தி கணினி முதலில் சீரியல் போர்ட் டிரைவரை நிறுவ வேண்டும். டிரைவரைக் காணலாம் CD-ROM இல் அல்லது Box Optronics நிறுவனத்திடமிருந்து பெறப்பட்டது.)

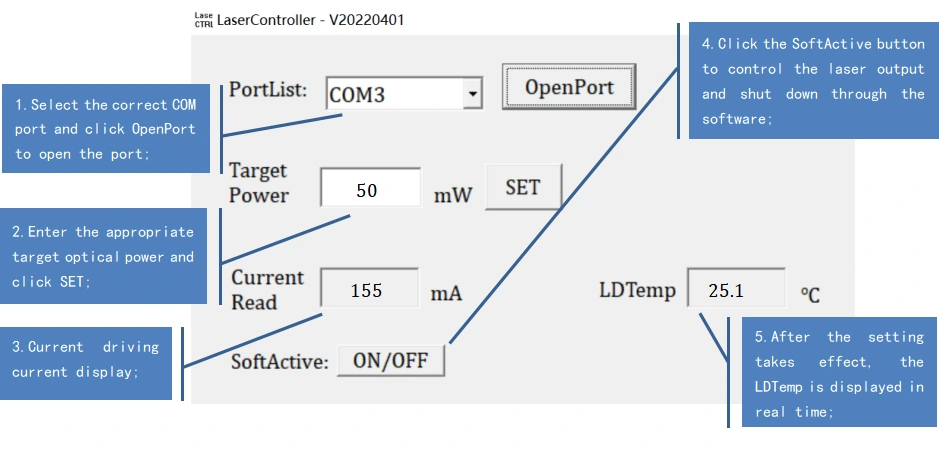

Setp4. பயன்படுத்தவும்: ஒளி மூலத்தைத் திறக்கவும் செயல்படுத்தும் சுவிட்ச்; ஒளி மூல வெளியீட்டு காட்டி ஒளி இயக்கத்தில் உள்ளது ஒளியியல் ஆற்றல் வெளியீடு. இந்த நேரத்தில், வேலை தற்போதைய மற்றும் ஆப்டிகல் சக்தி மதிப்பு கடைசி பணிநிறுத்தத்தில் ஹோஸ்ட் கணினியால் அமைக்கப்பட்ட அளவுருக்கள். அவர்கள் இருக்க முடியும் ஹோஸ்ட் கணினி மென்பொருளில் மாற்றியமைக்கப்பட்டு சேமிக்கப்பட்டது (மாடல் பதிப்பிற்கு மட்டும் சரிசெய்யக்கூடிய சக்தியுடன்).
படி 5. பயன்பாட்டிற்குப் பிறகு: மூடு என்பதைக் கிளிக் செய்யவும் பொத்தான், மின்சார விநியோகத்தை அணைத்து, ஃபைபர் இணைப்பைத் துண்டிக்கவும்.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
சக்தி சரிசெய்யக்கூடியது (விரும்பினால்) |
பரிமாணம் |
|
ASE |
-XXXX |
-XX |
-XX |
-டி |
-எக்ஸ் |
|
ASE ஒளி மூல |
சி:சி-பேண்ட் |
10:10மெகாவாட் 20:20மெகாவாட் 30:30 மெகாவாட் 50:50மெகாவாட் 1H:100mW 2H:200mW 4H:400mW 5H:500mW |
SM:SMF-28 PM:PM1550 |
டி: உடன் |
M15:தொகுதி M20:தொகுதி பி: பெஞ்ச்டாப் |
எ.கா: ASE-C-50-SM-T-M
(ஆர்டர் தகவல்: C-band ASE பிராட்பேண்ட் லைட் சோர்ஸ், 50mW வெளியீடு பவர், எஸ்எம் ஃபைபர், பவர் அனுசரிப்பு, தொகுதி தொகுப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10-15 வேலை நாட்கள் ஆகும். (இருந்தால் சில கையிருப்பில் உள்ளன, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● ஃபைபர் ஆப்டிக்கை அடிக்கடி பிளக் மற்றும் அன்ப்ளக் செய்ய பரிந்துரைக்கப்படவில்லை வெளியீட்டு முடிவில் இணைப்பான். இது தூசியால் மாசுபடுவதைத் தவிர்க்க உதவுகிறது செருகும் இழப்பை அதிகரிக்கவும் அல்லது இணைப்பான் இறுதி முகத்தை எரிக்கச் செய்யவும்.
● தொடங்கும் போது, பவர் ஸ்விட்ச் மற்றும் கீ சுவிட்ச் என்பதை முதலில் உறுதிப்படுத்தவும் அணைக்கப்பட்டு, பின்னர் சக்தியை இணைக்கவும். ஷட் டவுன் செய்யும் போது, முதலில் அணைக்கவும் விசை சுவிட்ச்; நிலை காட்டி விளக்கு அணைந்த பிறகு, மின் இணைப்பை துண்டிக்கவும். செய் ஒளி மூலம் இயங்கும் போது நேரடியாக மின்சாரத்தை துண்டிக்க வேண்டாம்.
● குறைவான வெளியீட்டு சக்தி கொண்ட ASE பிராட்பேண்ட் ஒளி மூல மாதிரிகளுக்கு 200 மெகாவாட்டிற்கு மேல், அவுட்புட் ஃபைபர் கனெக்டரை மற்ற ஒற்றை-முறையுடன் இணைக்க முடியும் நீக்கக்கூடிய அடாப்டர் (ஃபைபர் ஃபிளேன்ஜ்) வழியாக ஃபைபர் சாதனங்கள். எனினும், முடிவு முகம் என்றால் ஃபைபர் இணைப்பான் மாசுபட்டுள்ளது, இது எரியும் சேதத்திற்கு மிகவும் எளிதில் பாதிக்கப்படுகிறது லேசர் இயக்கப்படும் போது - லேசர் சக்தி மிகவும் குறைவாக இருந்தாலும். எனவே, ஃபைபர் இணைப்பியை இணைக்கும் முன், நீங்கள் சிறப்பு ஃபைபர் பயன்படுத்த வேண்டும் இறுதி முகத்தை முழுமையாக சுத்தம் செய்வதற்கான துப்புரவு கருவிகள். கூடுதலாக, ஒரு ஃபைபர் பயன்படுத்தவும் இறுதி-முக ஆய்வாளர் மேற்பரப்பை கவனமாக ஆராய்ந்து, அது முழுமையாக இருப்பதை உறுதிசெய்யும் ஃபைபர் வழியாக இணைப்பை உருவாக்கும் முன் தூசி மற்றும் அசுத்தங்கள் இல்லாதது விளிம்பு. ஃபைபர் இணைப்பியை சுத்தம் செய்தல், ஆய்வு செய்தல் மற்றும் இணைப்பின் போது, ஒளி மூலமானது செயலிழந்த நிலையில் இருப்பதை உறுதி செய்ய வேண்டும்; எண் கீழ் ஒளி ஆதாரமாக இருக்கும்போது இந்த செயல்பாடுகள் செய்யப்பட வேண்டும் ஒளியை உமிழும். பயன்பாடு முடிந்ததும், இணைப்பான் துண்டிக்கப்பட்டது மற்ற ஃபைபர் கூறுகளிலிருந்து, நீங்கள் உடனடியாக ஃபைபர் இணைப்பியை மறைக்க வேண்டும் ஒரு பாதுகாப்பு தூசி தொப்பியுடன்.
● 200 மெகாவாட் வெளியீட்டு சக்தி கொண்ட பிராட்பேண்ட் ASE ஒளி மூல மாதிரிகள் அல்லது உயர்வானது எஃப்சி/ஏபிசி கனெக்டருடன் நிறுத்தப்பட்ட அவுட்புட் பிக்டெயில் இடம்பெறலாம். இருப்பினும், இந்த இணைப்பான் பயனரால் தொடங்கப்பட்ட வெளியீட்டு சக்திக்காக மட்டுமே வடிவமைக்கப்பட்டுள்ளது கண்காணிப்பு (ஆப்டிகல் பவர் மீட்டருடன் இணைப்பதன் மூலம்) அல்லது ஒரு உடன் இடைமுகம் எஃப்சி-டெர்மினேட்டட் ஃபைபர் கோலிமேட்டர், லேசர் வெளியீட்டை ஃபிரி ஸ்பேஸில் செலுத்துகிறது. அது இதை நேரடியாக இணைப்பதற்கு ஒரு ஃபிளேன்ஜ் அடாப்டரைப் பயன்படுத்த வேண்டாம் என்று கடுமையாக அறிவுறுத்தப்படுகிறது மற்ற பயனருக்கு சொந்தமான இழைகள் அல்லது சாதனங்களின் pigtails உடன் இணைப்பான்; அவ்வாறு செய்வது ஃபைபர் இணைப்பான் மற்றும் ஃபைபர் இரண்டையும் சேதப்படுத்தும் குறிப்பிடத்தக்க அபாயத்தைக் கொண்டுள்ளது பெருக்கி அலகு தன்னை. மற்ற இழைகளுடன் தொடர்பு தேவைப்பட்டால், அது இணைவு பிளவுபடுத்தலைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது; மேலும், வகைகளை உறுதிப்படுத்தவும் இணைக்கப்பட்ட இழைகள் ஒன்றுக்கொன்று இணக்கமாக உள்ளன.
● ஈரப்பதம், தூசி மற்றும் அரிப்புக்கு எதிராக முன்னெச்சரிக்கை நடவடிக்கைகளை எடுக்கவும்; கடை ஒரு உலர்ந்த இடத்தில்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
