1310nm 80mW SLD உயர் சக்தி ஒளி ஆதாரம்

பொருளடக்கம்

1. 1310nm 80mW SLD உயர் சக்தி ஒளி மூலத்தின் அறிமுகம்

2. தொழில்நுட்ப விவரக்குறிப்புகள்

3. தயாரிப்பு அம்சங்கள்

4. வழக்கமான பயன்பாடுகள்

5. தயாரிப்பு விவரங்கள்

6. பாதுகாப்பான செயல்பாட்டு வழிகாட்டி

7. ஆர்டர் தகவல்

8. தரவுத்தாள் மற்றும் சோதனைத்தாள்

9. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்

10. முன்னணி நேரம்

11. செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு

12. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

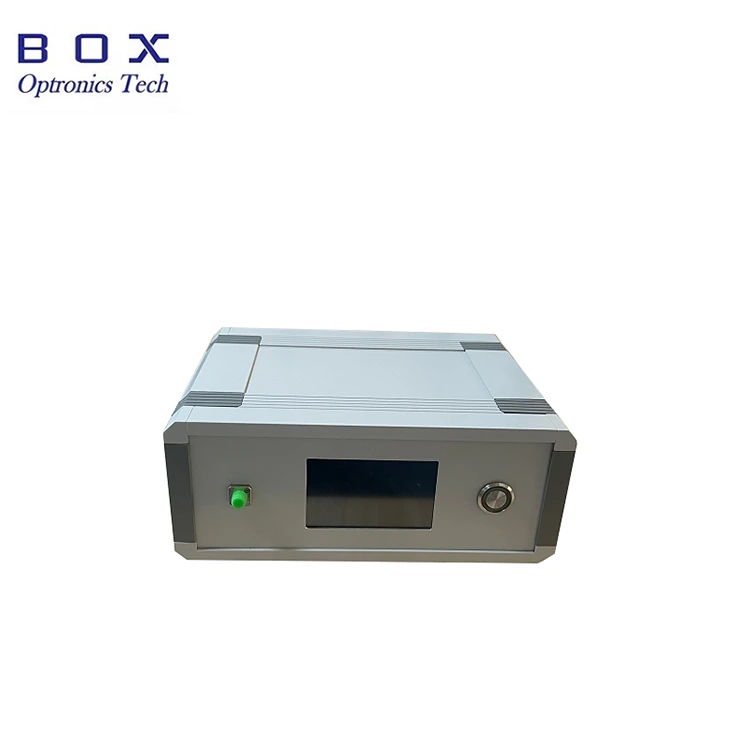

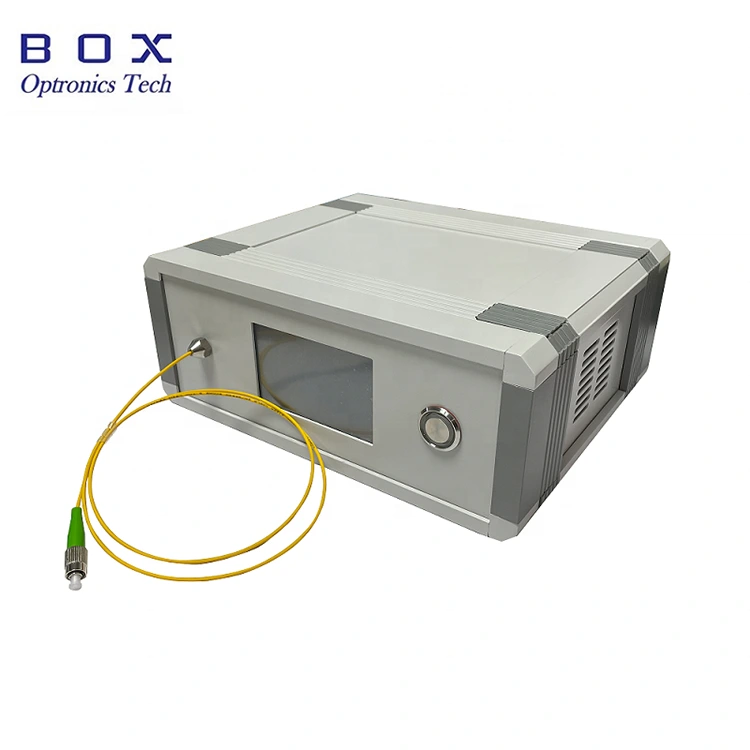

தயாரிப்பு அறிமுகம்-1310nm 80mW SLD உயர் சக்தி ஒளி மூல

Box Optronics's 1310nm 80mW SLD உயர் ஆற்றல் ஒளி மூலமானது மேம்பட்ட குறைக்கடத்தி லேசர் சில்லுகள் மற்றும் அதிக சக்தி, விதிவிலக்கான நிலைப்புத்தன்மை மற்றும் குறைந்த மின் நுகர்வு ஆகியவற்றை வழங்க அர்ப்பணிக்கப்பட்ட ஒருங்கிணைந்த சுற்றுகளைப் பயன்படுத்துகிறது. இந்த ஒளி மூலமானது குறைந்தபட்சம் 80 மெகாவாட் (வழக்கமான மதிப்பு 100 மெகாவாட்) வெளியீட்டு சக்தியை வழங்குகிறது, இது ஒற்றை-முறை அல்லது துருவமுனைப்பு-பராமரிப்பு ஃபைபர் வழியாக இணைக்கப்பட்டுள்ளது. இது தொடுதிரை இடைமுகத்துடன் பொருத்தப்பட்டுள்ளது, இது ஒளி மூலத்தின் மின்னோட்டம் மற்றும் சக்தி வெளியீட்டை சரிசெய்ய அனுமதிக்கிறது.

தயாரிப்பு விவரக்குறிப்புகள்-1310nm 80mW SLD உயர் ஆற்றல் ஒளி மூல

தயாரிப்பு அம்சங்கள்-1310nm 80mW SLD உயர் சக்தி ஒளி மூல

● அதிக சக்தி: min.80mW, typ.100mW.

● சக்தி மற்றும் நிறமாலை நிலையானது;

● LCD தொடுதிரை, எளிதாக இயக்கக்கூடியது;

● SMF-28e/ PM ஃபைபர்.

தயாரிப்பு பயன்பாடுகள்-1310nm 80mW SLD உயர் ஆற்றல் ஒளி மூல

● ஃபைபரோப்டிக் சென்சிங்;

● செயலற்ற கூறு செருகல் இழப்பு சோதனை;

● ஆழ்ந்த மருத்துவ / உயிரியல் இமேஜிங்.

தயாரிப்பு விவரங்கள்-1310nm 80mW SLD உயர் ஆற்றல் ஒளி மூல

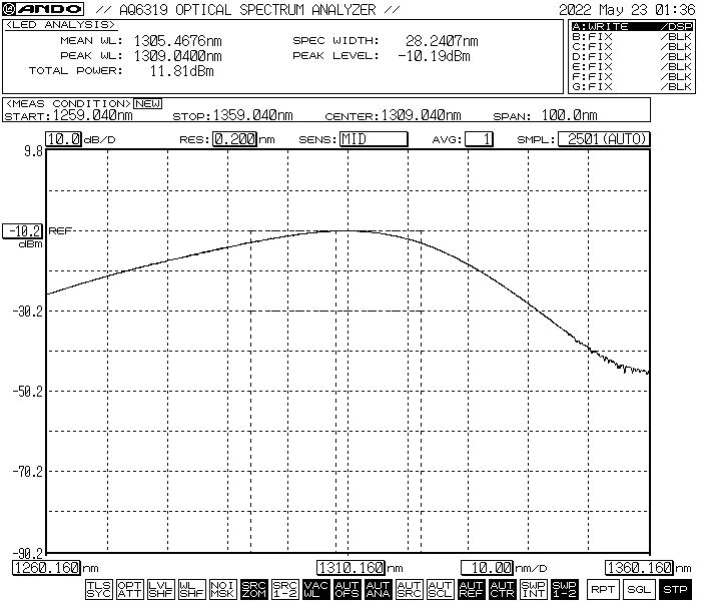

● வழக்கமான ஸ்பெக்ட்ரம்

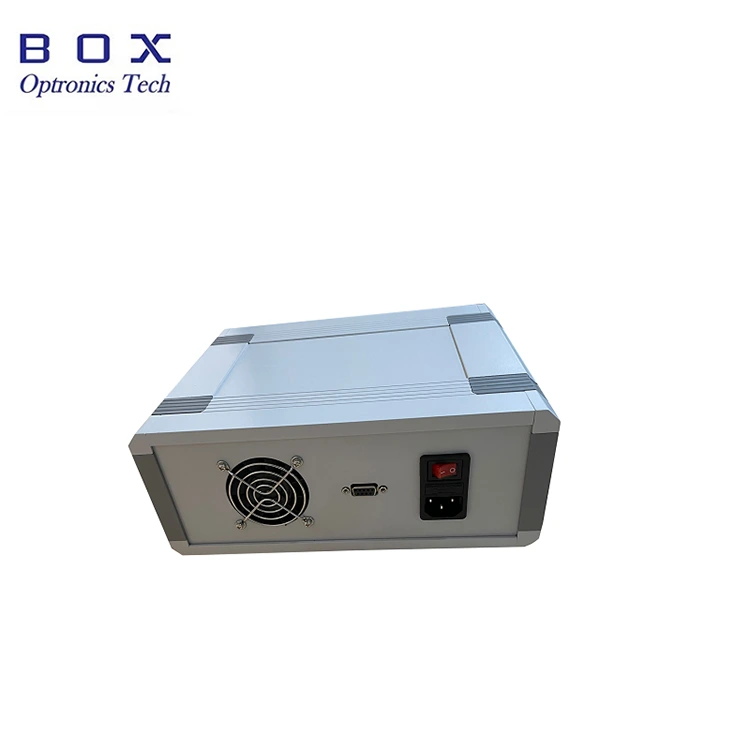

● ரியர் வியூ: ஃபேன் கூலிங், கம்யூனிகேஷன் இன்டர்ஃபேஸ், பவர் ஸ்விட்ச், பவர் போர்ட்.

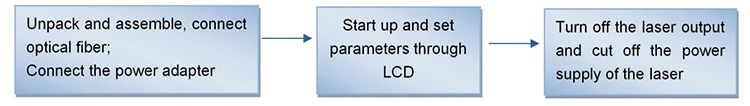

செயல்பாட்டு படிகள்-1310nm 80mW SLD உயர் ஆற்றல் ஒளி மூல

படி1. திறப்பு மற்றும் அசெம்பிளிங்:

அசெம்ப்ளி செய்வதற்கு முன் பாகங்கள் முடிந்ததா என்பதைச் சரிபார்க்கவும்.

படி2. மின்சார விநியோகத்தை இணைக்கவும்:

சேஸ் பேக் பிளேனின் பவர் கார்டு சாக்கெட்டில் பவர் கார்டைச் செருகவும் மற்றும் மின்சார விநியோகத்தை இணைக்கவும்.

படி3. அவுட்புட் ஃபைபர் இணைக்கிறது: ஃபைபர் கனெக்டர் அல்லது ஃபிளேன்ஜில் டஸ்ட் கேப்பைத் திறந்து, ஃபைபர் எண்ட் ஃபேஸைச் சரிபார்த்து, ஃபைபரை இணைக்கவும் அல்லது ஃபைபரை சாதனம் அல்லது பவர் மீட்டரில் இணைக்கவும், மாசு மற்றும் சேதம் இல்லை என்பதை உறுதிசெய்த பிறகு சோதிக்க வேண்டும்.

Setp4. ஒளி மூலத்தை இயக்கவும்:

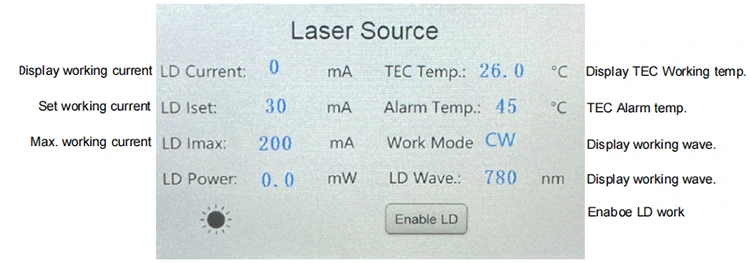

பின்புறத்தில் பவர் சுவிட்சை இயக்கவும். குறிப்பு: இந்த நேரத்தில், வேலை செய்யும் மின்னோட்டம் மற்றும் ஆற்றல் மதிப்புகள் கடந்த பணிநிறுத்தத்தின் போது அமைக்கப்பட்ட அளவுருக்கள் ஆகும். நீங்கள் அவற்றைச் சரிசெய்ய வேண்டும் என்றால், LCD திரையின் மூலம் அவற்றைத் தொட்டு மாற்றலாம். பொருத்தமான வேலை மின்னோட்டத்தை அமைத்த பிறகு, "LD ஐ இயக்கு" சுவிட்ச் மூலம் லேசர் வெளியீட்டை இயக்கவும்.

படி 5. பணிநிறுத்தம்

பயன்பாட்டிற்குப் பிறகு, லேசர் வெளியீட்டை அணைக்க முன் பேனலை "எல்டியை இயக்கு" ஐ அணைத்து, பவர் ஸ்விட்சை அணைத்து, பவர் கார்டைத் துண்டிக்கவும்.

ஆர்டர் தகவல்-1310nm 80mW SLD உயர் ஆற்றல் ஒளி மூல

எ.கா: BSLD-1310-1HSM-FA-B

(ஆர்டர் தகவல்: 1310nm 100mW SLD உயர் பவர் லைட் சோர்ஸ், SM ஃபைபர், FC/APC கனெக்டர், பெஞ்ச்டாப் தொகுப்பு).

தரவுத்தாள் மற்றும் சோதனைத்தாள்-1310nm 80mW SLD உயர் சக்தி ஒளி மூல

தரவுத்தாள்

சோதனைத்தாள்

மேற்கோள் மற்றும் கட்டண விதிமுறைகள்-1310nm 80mW SLD உயர் சக்தி ஒளி மூல

● மேற்கோள் விதிமுறைகள்

(1) EXW:

உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics  EXW ஐப் பயன்படுத்த பரிந்துரைக்கிறது. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.

(2) டிஏபி:

உங்களிடம் கணக்கு இல்லையென்றால், தயாரிப்புகளுக்கான ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும்.

(3) மற்றவை

● பணம் செலுத்தும் விதிமுறைகள்

PayPal மற்றும் T/T கிடைக்கின்றன.

முன்னணி நேரம்-1310nm 80mW SLD உயர் சக்தி ஒளி மூல

உற்பத்தி செய்ய சுமார் 10 வேலை நாட்கள் ஆகும். (சில கையிருப்பில் இருந்தால், அது வேகமாக அனுப்பப்படும்.)

சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.

செயல்பாட்டுக் குறிப்புகள் மற்றும் பராமரிப்பு-1310nm 80mW SLD உயர் ஆற்றல் ஒளி மூல

● தொடங்கும் போது, ​​பவர் ஸ்விட்ச் மற்றும் பொத்தான் சுவிட்ச் ஆஃப் செய்யப்பட்டுள்ளதா என்பதை முதலில் உறுதிசெய்து, பின்னர் மின்சார விநியோகத்தை இணைக்கவும். பணிநிறுத்தம் செய்யும் போது, ​​முதலில் எல்டி ஆஃப் சுவிட்சை முடக்குவதை உறுதிசெய்து, பின்னர் பொத்தான் சுவிட்சை அணைத்து, பின்னர் மின் இணைப்பைத் துண்டிக்கவும். உபகரணங்கள் வேலை செய்யும் போது மின்சார விநியோகத்தை நேரடியாக துண்டிக்க வேண்டாம்.

● ஆப்டிகல் ஃபைபர் கனெக்டரை இணைக்கும் முன், அதை தூசி இல்லாத மிரர் பேப்பரால் துடைக்கவும், மேலும் ஆப்டிகல் ஃபைபர் எண்ட் ஃபேஸ் டிடெக்டருடன் ஒத்துழைப்பதை உறுதி செய்யவும். சுத்தம் செய்வதை உறுதிசெய்த பிறகு, அதை flange மூலம் இணைக்கவும்; லேசர் இணைக்கப்படும் போது ஆப்டிகல் ஃபைபர் இணைப்பியின் இறுதி முகம் எரிக்கப்படலாம். flange இணைக்கும் போது, ​​அது ஒளி செயல்பாடு இல்லை என்பதை உறுதி செய்ய வேண்டும். பயன்பாட்டில் இல்லாதபோது, ​​ஆப்டிகல் ஃபைபர் கனெக்டரின் டஸ்ட் கேப்பை மூடி வைக்கவும்.

● ஆப்டிகல் ஃபைபர் இணைப்பியின் இறுதி முகத்தை தூசியால் எரிப்பதைத் தவிர்க்க, முன் பேனலில் உள்ள ஆப்டிகல் ஃபைபர் இணைப்பியை அடிக்கடி பிளக் மற்றும் அன்ப்ளக் செய்ய வேண்டாம்.

● ஈரப்பதம் எதிர்ப்பில் கவனம் செலுத்தி, உலர்ந்த இடத்தில் வைக்கவும்.

தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை-1310nm 80mW SLD உயர் சக்தி ஒளி மூல

● உத்தரவாதக் காலம்:

வாங்கியதிலிருந்து 1 வருடத்திற்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.

● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:

இலவச உத்தரவாதக் காலத்தில், தயாரிப்பு தரச் சிக்கல்களால் ஏற்படும் தவறுகளுக்கு இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் வழங்கப்படும். இருப்பினும், உத்தரவாதக் காலத்திற்குள் பின்வரும் சந்தர்ப்பங்களில் இலவச பழுதுபார்ப்பு சேவைகளை மறுக்கும் உரிமையை Box Optronics கொண்டுள்ளது:

(1) இயற்கை காரணிகள் அல்லது சுற்றுச்சூழல் பாதிப்புகள் (மின்சார அதிர்ச்சி, தூசி) காரணமாக தயாரிப்பு சேதமடைந்துள்ளது அல்லது சேதமடைந்துள்ளது;

(2) பயனர்களின் தரமற்ற செயல்பாட்டின் காரணமாக தயாரிப்பு சேதமடைந்துள்ளது;

(3) தயாரிப்பு மனிதனால் உருவாக்கப்பட்ட வெளிப்படையான சேதத்தைக் கொண்டுள்ளது;

(4) நிறுவனத்தின் அங்கீகாரம் இல்லாமல் தயாரிப்பு பிரிக்கப்பட்டது, மாற்றியமைக்கப்பட்டது அல்லது பழுதுபார்க்கப்படுகிறது;

(5) ஒளி மூல வீட்டுவசதியின் உத்தரவாத லேபிள் ஸ்டிக்கர் மாற்றப்பட்டுள்ளது அல்லது முழுமையடையவில்லை;

(6) போக்குவரத்தின் போது தயாரிப்பு சேதமடைந்துள்ளது அல்லது இழக்கப்படுகிறது.
