1. 760nm அறிமுகம் 10mW DFB பட்டர்ஃபிளை லேசர் டையோடு
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. ஆர்டர் தகவல்
7. தரவுத்தாள் மற்றும் சோதனைத்தாள்
8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்
9. முன்னணி நேரம்
10. செயல்பாட்டு குறிப்புகள்
11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை
இது 14PIN உடன் 760nm அர்ப்பணிக்கப்பட்ட DFB லேசர் ஆகும் நிலையான பட்டாம்பூச்சி தொகுப்பு, மத்திய அலைநீளம் 760nm, அலைநீள சகிப்புத்தன்மை +/-1nm, மற்றும் வழக்கமான வெளியீட்டு சக்தி 10mW. உள்ளமைக்கப்பட்ட TEC, தெர்மிஸ்டர் மற்றும் மானிட்டர் PD, நீண்ட கால நிலையான செயல்பாட்டிற்கான சிறந்த அலைநீள நிலைத்தன்மையுடன். அது முக்கியமாக ஆக்ஸிஜனைக் கண்டறிவதில் பயன்படுத்தப்படுகிறது. முள் வரையறையின்படி கண்டிப்பாக கம்பி, TEC கட்டுப்பாட்டின் கீழ், மற்றும் செயல்திறனை உறுதிப்படுத்த அதிகப்படியான ஃபைபர் வளைவு மற்றும் சேவை வாழ்க்கை.
|
அளவுரு |
சின்னம் |
நிபந்தனை |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
|
இயக்க அலைநீளம் |
λC |
CW, 25℃, IOP=50mA |
759 |
760 |
761 |
nm |
|
ஆப்டிகல் வெளியீட்டு சக்தி |
PF |
எஸ்எம் ஃபைபர் |
10 |
- |
- |
மெகாவாட் |
|
வாசல் மின்னோட்டம் |
ITH |
25℃, IOP=50mA |
- |
20 |
30 |
எம்.ஏ |
|
இயக்க மின்னோட்டம் |
ஐஓபி |
CW |
- |
- |
50 |
எம்.ஏ |
|
இயக்க மின்னழுத்தம் |
VOP |
25℃, IOP=50mA |
- |
2.0 |
2.3 |
V |
|
பக்க பயன்முறையை அடக்குதல் விகிதம் |
எஸ்எம்எஸ்ஆர் |
- |
30 |
- |
- |
dB |
|
நிறமாலை அகலம் (-20dB) |
Δλ |
- |
- |
0.1 |
1.0 |
nm |
|
சாய்வு திறன் |
η |
- |
- |
0.4 |
- |
mW/mA |
|
மின்னோட்டத்தை கண்காணிக்கவும் |
IMON |
VR =5V, IOP=50mA |
- |
- |
1250 |
μA |
|
MPD இருண்ட மின்னோட்டம் |
ஐடி |
VR=5V |
- |
- |
200 |
nA |
|
தெர்மிஸ்டர் எதிர்ப்பு |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
தெர்மிஸ்டர் பி-மதிப்பு |
β |
25℃/85℃ |
- |
3950 |
- |
K |
|
TEC செயல்பாட்டு வெப்பநிலை |
மேல் |
IOP=50mA |
15 |
- |
40 |
℃ |
● பல குவாண்டம் நன்கு (MQW) பகிர்ந்த பின்னூட்டம் (DFB) லேசர்கள்;
● உள்ளமைக்கப்பட்ட TEC & ஆப்டிகல் தனிமைப்படுத்தி;
● உயர் நிலைத்தன்மை மற்றும் குறைந்த இரைச்சல்;
● 14-முள் தொழில்துறை நிலையான பட்டாம்பூச்சி தொகுப்பு.
● ஆக்ஸிஜன் செறிவு கண்டறிதல் மற்றும் பகுப்பாய்வு.
● வாயு உணர்திறன் கண்டுபிடிப்பாளர்கள்.
● அறிவியல் ஆராய்ச்சி & நிறமாலை பகுப்பாய்வு.

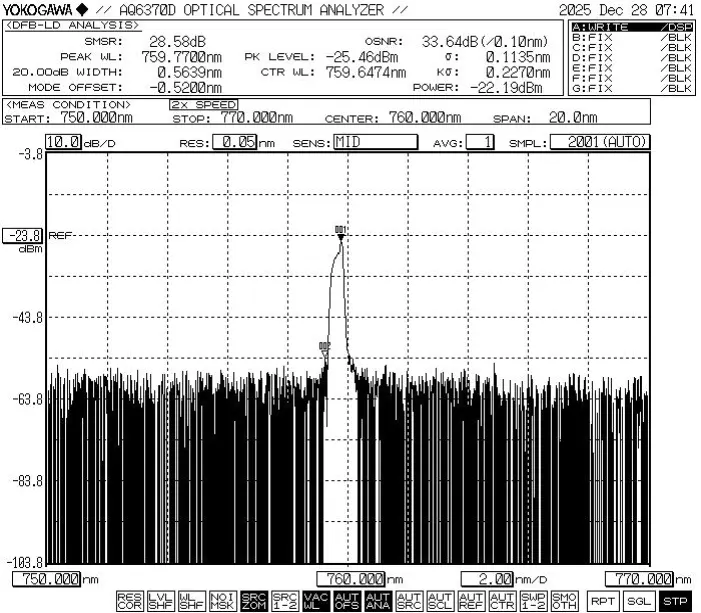

● வழக்கமான ஸ்பெக்ட்ரம்: 760nm, +/-1nm WL சகிப்புத்தன்மை.

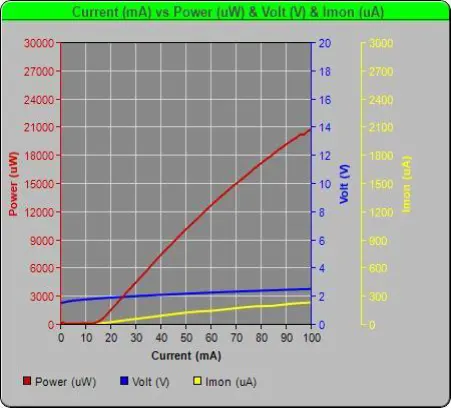

● PIV-760nm 10mW DFB பட்டர்ஃபிளை லேசர் டையோடு

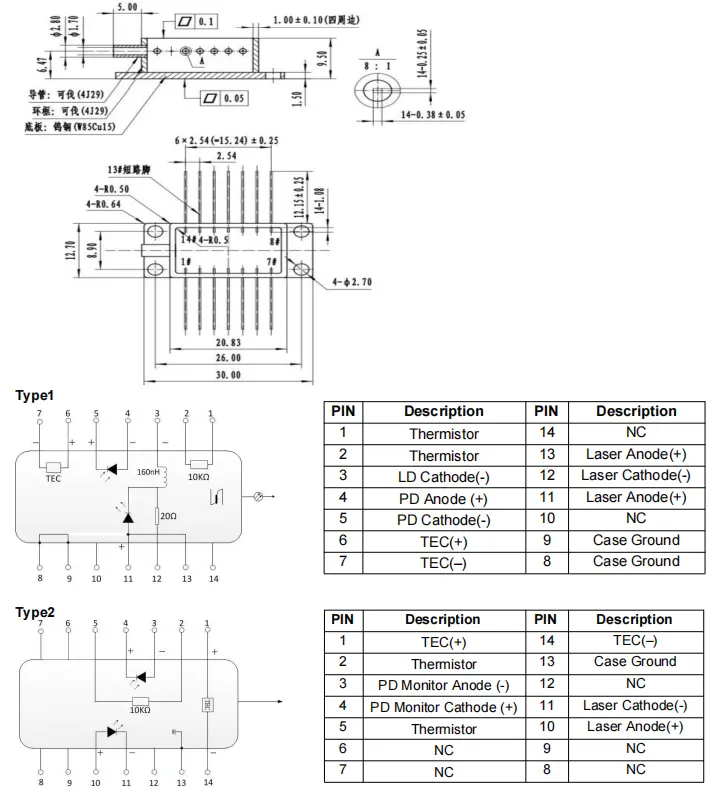

● தொகுப்பு வரைதல் & பின்-அவுட்
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பின்-அவுட் |
|
BFLD |
-DXXX |
-XX |
XX |
-XX |
X |
|
DFB லேசர் டையோடு |
D760: 760nm |
10:10மெகாவாட் |
எஸ்எம்:780-எச்பி PM: PM780
|
FA: FC/APC மற்றவை |
1:வகை 1 2:வகை 2 |
எ.கா: BFLD-D760-10SM-FA2
(ஆர்டர் தகவல்: 760nm 10mW DFB பட்டர்ஃபிளை லேசர் டையோடு, SM உடன் ஃபைபர், எஃப்சி/ஏபிசி கனெக்டர், டைப்2 பின்-அவுட்).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● செயல்படும் போது, இந்த சாதனம் அதிக தீவிரம் கொண்ட லேசர் கற்றையை வெளியிடுகிறது; செய்ய ஃபைபர் எண்ட் முகத்தை நேரடியாகப் பார்க்க வேண்டாம், அவ்வாறு செய்வதால் கண் காயம் ஏற்படலாம்.
● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, அழுத்தம் கொடுக்க வேண்டாம் அல்லது சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது இழுக்கவும். சாதனங்களுக்கு இணைப்பான்களுடன் பொருத்தப்பட்டிருக்கும், சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டையும் உறுதிப்படுத்தவும் நிறுவல் அல்லது அகற்றும் போது ஒரே நேரத்தில் தூக்கி எறியப்படும்.
● ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை கூடாது 260 ° C ஐ விட அதிகமாக, மற்றும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். குறிப்பாக பின்வருவனவற்றில் கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, தி சாதனம் மின்சாரம் இல்லாத நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக இருக்க வேண்டும் அடித்தளமிட்டது.
● சாதனத்தைப் பயன்படுத்தும் போது, இயக்க மின்னழுத்தத்தை கண்டிப்பாக கடைபிடிக்கவும் தரவுத்தாளில் குறிப்பிடப்பட்டுள்ள தற்போதைய வரம்புகள். முக்கிய அளவுருக்கள்-இத் உட்பட (வாசல் மின்னோட்டம்), Iop அதிகபட்சம் (அதிகபட்ச இயக்க மின்னோட்டம்), Vop அதிகபட்சம் (அதிகபட்சம் இயக்க மின்னழுத்தம்), மற்றும் λc (மைய அலைநீளம்)-குறிப்பிடப்பட வேண்டும் குறிப்பாக ஏற்றுமதியின் போது வழங்கப்பட்ட சோதனை அறிக்கையில் குறிப்பு: செயல்பாடு முழுமையான அதிகபட்ச மதிப்பீடுகளுக்கு அப்பால் சாதனத்திற்கு நிரந்தர சேதம் ஏற்படலாம்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
