1392nm 10mW DFB பட்டர்ஃபிளை லேசர் டையோடு

பொருளடக்கம்

1. 1392nm இன் அறிமுகம் 10mW DFB பட்டர்ஃபிளை லேசர் டையோடு

2. தொழில்நுட்ப விவரக்குறிப்புகள்

3. தயாரிப்பு அம்சங்கள்

4. வழக்கமான பயன்பாடுகள்

5. தயாரிப்பு விவரங்கள்

6. ஆர்டர் தகவல்

7. தரவுத்தாள் மற்றும் சோதனைத்தாள்

8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்

9. முன்னணி நேரம்

10. செயல்பாட்டு குறிப்புகள்

11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

தயாரிப்பு அறிமுகம்

14-பின் பட்டாம்பூச்சியுடன் 1392nm DFB ஃபைபர்-இணைந்த லேசர் தொகுப்பு, மத்திய அலைநீளம் 1392nm, வழக்கமான வெளியீட்டு சக்தி 10mW. உள்ளமைந்த TEC, தெர்மிஸ்டர் மற்றும் மானிட்டர் PD, SM ஃபைபர் அல்லது PM ஃபைபரை ஆதரிக்கிறது. இது முக்கியமாக பயன்படுத்தப்படுகிறது H2O உணர்திறன், ஆப்டிகல் கருவிகள் மற்றும் சோதனை ஒளி மூலங்களில். குறிப்பு: கம்பி மூலம் சரியான PIN வரையறை, TEC கட்டுப்பாட்டின் கீழ், ஃபைபர் முடிவை சுத்தமாக வைத்திருங்கள். அதிக மின்னழுத்தம், அதிக மின்னோட்டம், ESD, உயர் வெப்பநிலை சாலிடரிங் மற்றும் அதிகப்படியான ஃபைபர் வளைப்பது தடைசெய்யப்பட்டுள்ளது.

தயாரிப்பு விவரக்குறிப்புகள்

தயாரிப்பு அம்சங்கள்

● உயர் செயல்திறன், பல குவாண்டம் கிணறு (MQW) விநியோகிக்கப்பட்ட பின்னூட்டம் (DFB) லேசர்;

● SMF-28e அல்லது PM1550 ஃபைபர்;

● தொழில் நிலையான ஹெர்மெட்டிலி சீல் செய்யப்பட்ட 14 முள் பட்டாம்பூச்சி தொகுப்பு;

● உள்ளமைக்கப்பட்ட TEC மற்றும் PD.

தயாரிப்பு விண்ணப்பங்கள்

● ஃபைபர் ஆப்டிக் விநியோகிக்கப்பட்டது உணர்தல்;

● ஃபைபர் ஆப்டிக் தொடர்பு சோதனை உபகரணங்கள்

● நீராவி செறிவு கண்டறிதல்;

● முக்கிய ஒளி ஆதாரம் TDLAS (டியூனபிள் டையோடு லேசர் அப்சார்ப்ஷன் ஸ்பெக்ட்ரோஸ்கோபி) அமைப்புகள்;

● ஆராய்ச்சி மற்றும் ஆய்வகம் கருவிகள்.

தயாரிப்பு விவரங்கள்

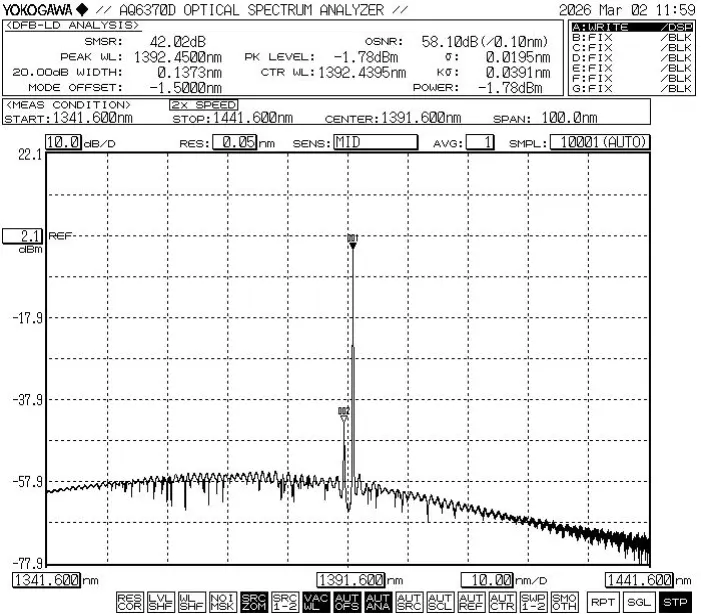

● வழக்கமான ஸ்பெக்ட்ரம்: 1392nm, +/-1nm WL சகிப்புத்தன்மை.

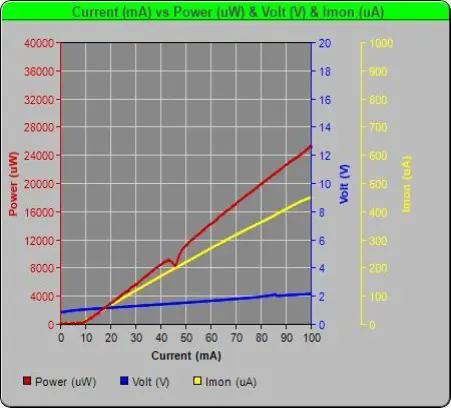

● PIV-1392nm 10mW DFB பட்டர்ஃபிளை லேசர் டையோடு

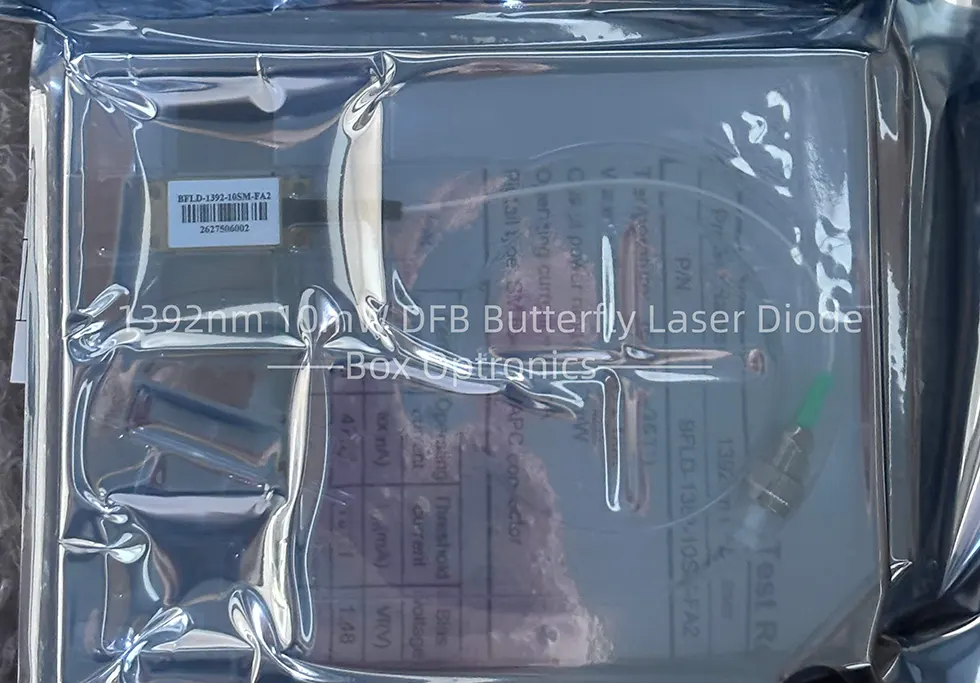

● பேக்கிங் உதாரணம்

ஆர்டர் செய்தல் தகவல்

எ.கா: BFLD-1392-10SM-FA2

(ஆர்டர் தகவல்: 1392nm 10mW DFB பட்டர்ஃபிளை லேசர் டையோடு, SM உடன் ஃபைபர், எஃப்சி/ஏபிசி கனெக்டர், டைப்2 பின்-அவுட்).

தரவுத்தாள் மற்றும் சோதனைத்தாள்

தரவுத்தாள்

சோதனைத்தாள்

மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்

● மேற்கோள் விதிமுறைகள்

(1) EXW:

உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.

(2) டிஏபி:

உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.

(3) மற்றவை

● பணம் செலுத்தும் விதிமுறைகள்

PayPal மற்றும் T/T கிடைக்கின்றன.

முன்னணி நேரம்

உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)

சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.

செயல்பாட்டு குறிப்புகள்

● செயல்படும் போது, ​​இந்த சாதனம் அதிக தீவிரம் கொண்ட லேசர் கற்றையை வெளியிடுகிறது; செய்ய ஃபைபர் எண்ட் முகத்தை நேரடியாகப் பார்க்க வேண்டாம், அவ்வாறு செய்வதால் கண் காயம் ஏற்படலாம்.

● இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது; எனவே, கண்டிப்பாக கடைபிடித்தல் பேக்கேஜிங்கின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகள் தேவை, போக்குவரத்து மற்றும் பயன்பாடு. கூடுதலாக, தடுப்பு நடவடிக்கைகள் எடுக்கப்பட வேண்டும் மின் விநியோகம் அதிகரிக்கிறது, அவ்வாறு செய்யத் தவறினால் நிரந்தர சேதம் ஏற்படலாம் சாதனம் (எ.கா., சரியான உபகரணங்களை தரையிறக்குவதை உறுதி செய்தல் மற்றும் ஆன்டி-ஸ்டாடிக் அணிதல் மணிக்கட்டு பட்டா).

● தடுக்க தயாரிப்பின் இயக்க சுற்று நிலைத்தன்மையை சரிபார்க்கவும் துடிப்பு நீரோட்டங்களால் ஏற்படும் சேதம்.

● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, அழுத்தம் கொடுக்க வேண்டாம் அல்லது சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது இழுக்கவும். சாதனங்களுக்கு இணைப்பான்களுடன் பொருத்தப்பட்டிருக்கும், சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டையும் உறுதிப்படுத்தவும் நிறுவல் அல்லது அகற்றும் போது ஒரே நேரத்தில் தூக்கி எறியப்படும்.

● ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை கூடாது 260 ° C ஐ விட அதிகமாக, மற்றும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். குறிப்பாக பின்வருவனவற்றில் கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, தி சாதனம் மின்சாரம் இல்லாத நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக இருக்க வேண்டும் அடித்தளமிட்டது.

● சாதனத்தைப் பயன்படுத்தும் போது, இயக்க மின்னழுத்தத்தை கண்டிப்பாக கடைபிடிக்கவும் தரவுத்தாளில் குறிப்பிடப்பட்டுள்ள தற்போதைய வரம்புகள். முக்கிய அளவுருக்கள்-இத் உட்பட (வாசல் மின்னோட்டம்), Iop அதிகபட்சம் (அதிகபட்ச இயக்க மின்னோட்டம்), Vop அதிகபட்சம் (அதிகபட்சம் இயக்க மின்னழுத்தம்), மற்றும் λc (மைய அலைநீளம்)-குறிப்பிடப்பட வேண்டும் குறிப்பாக ஏற்றுமதியின் போது வழங்கப்பட்ட சோதனை அறிக்கையில் குறிப்பு: செயல்பாடு முழுமையான அதிகபட்ச மதிப்பீடுகளுக்கு அப்பால் சாதனத்திற்கு நிரந்தர சேதம் ஏற்படலாம்.

தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

● உத்தரவாதக் காலம்:

1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.

● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:

இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:

(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.

(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.

(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.

(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.

(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.

(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
