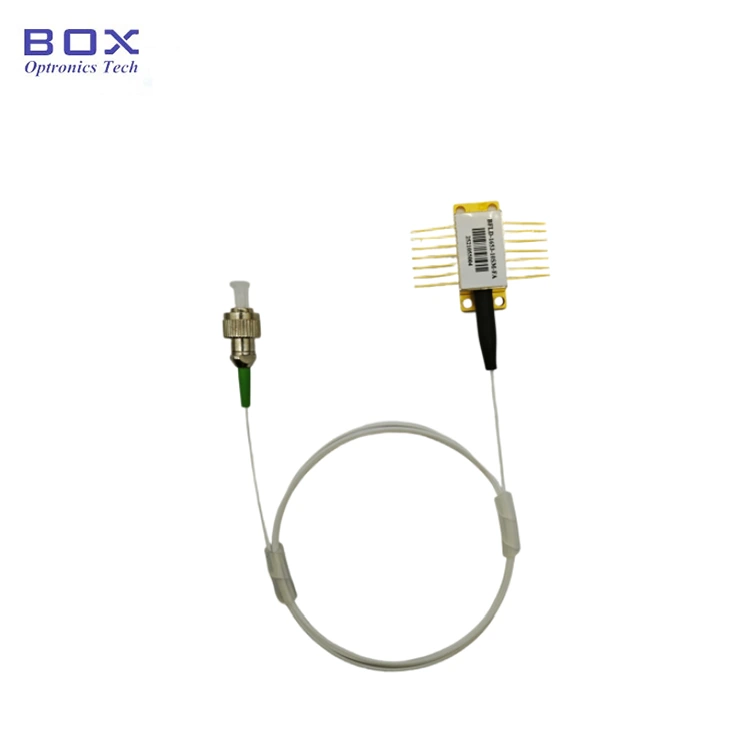

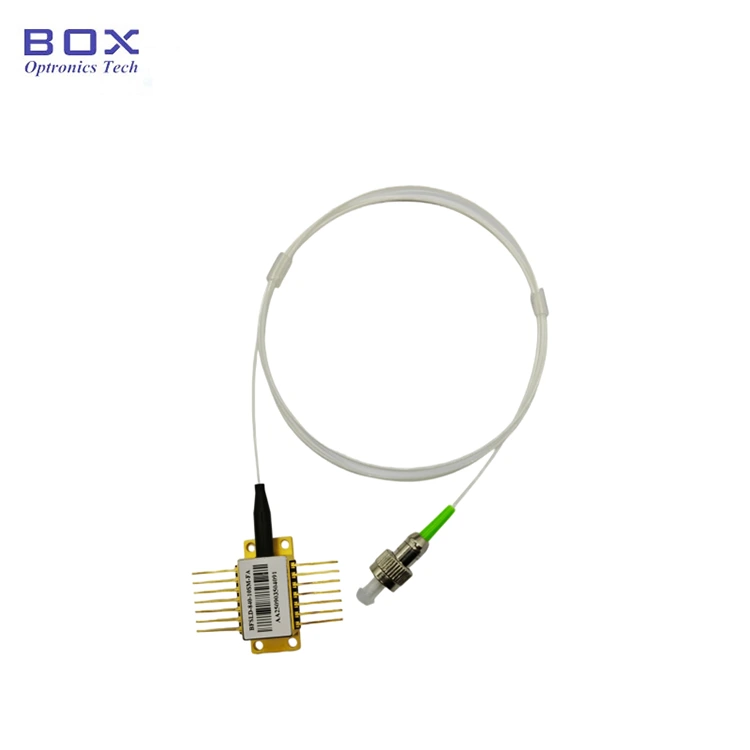

CO2 உணர்தலுக்கான 1574nm DFB லேசர் டையோடு

CO2 உணர்திறனுக்கான தயாரிப்பு மேலோட்டம்-1574nm DFB லேசர் டையோடு

The1574nm DFB Laser Diodefor CO2 Sensing  10mWor 20mW ஆப்டிகல் வெளியீட்டு சக்தியை ஒற்றை-முறை ஃபைபர் அல்லது துருவமுனைப்பைப் பராமரிக்கும் ஃபைபர் withanFC/APC இணைப்பான் மூலம் வழங்குகிறது.

≥35dB (40dB வழக்கமான) 3MHz வழக்கமான (FWHM) மற்றும் ஹை சைட்-மோட் சப்ரஷன் ரேஷியோவின் குறுகிய ஸ்பெக்ட்ரல் லைன்அகலத்தைக் கொண்டுள்ளது, DFB லேசர் நிறமாலை தூய்மை மற்றும் அலைநீளத் துல்லியத்தை வழங்குகிறது. வாயு கண்டறிதல் நுட்பங்கள்.

இரண்டு பின்அவுட் உள்ளமைவு விருப்பங்கள் கொண்ட தொழில்துறை-தரமான 14-பின் பட்டாம்பூச்சி தொகுப்பில் உள்ளது, TEC, தெர்மிஸ்டர், மானிட்டர் PD மற்றும் ஐசோலேட்டருடன் ஒருங்கிணைக்கப்பட்டுள்ளது. லேசர் நிலையான பட்டாம்பூச்சி லேசர் இயக்கி பலகைகள் மற்றும் கணினி வடிவமைப்புகளுடன் இணக்கமானது.

முக்கிய அம்சங்கள் - CO2 உணர்தலுக்கான 1574nm DFB லேசர் டையோடு

· மைய அலைநீளம்: 1574nm (வரம்பு 1573–1575nm), CO2 வாயு உறிஞ்சுதல் கோட்டுடன் பொருந்தியது

· அதிக ஒளியியல் வெளியீட்டு சக்தி: 10mW அல்லது 20mW

· பரந்த மாடுலேஷன் அலைவரிசை: 2.5GHz வழக்கமான (-3dB)

· உள்ளமைக்கப்பட்ட ஆப்டிகல் ஐசோலேட்டர்: ≥30dB தனிமைப்படுத்தல்

· ஒருங்கிணைந்த தெர்மோஎலக்ட்ரிக் கூலர் (TEC) மற்றும் 10kΩ தெர்மிஸ்டர் அலைநீள நிலைப்படுத்தலுக்கான

· அலைநீள வெப்பநிலை குணகம்: 0.09nm/°C (15°C முதல் 35°C வரை)

· அலைநீள மின்னோட்டக் குணகம்: 0.01nm/mA பொதுவாக அலைநீளச் சரிப்படுத்தும்

· தொழில்-தரமான 14-பின் பட்டாம்பூச்சி தொகுப்பு, வகை 1 மற்றும் வகை 2 பின்அவுட் விருப்பங்கள்

· குறைந்த வரம்பு மின்னோட்டம்: 10mA~35mA

· பவர் கண்காணிப்பிற்காக ஒருங்கிணைக்கப்பட்ட ஃபோட்டோடியோடைக் கண்காணிக்கவும்

வழக்கமான பயன்பாடுகள் - CO2 உணர்தலுக்கான 1574nm DFB லேசர் டையோடு

· CO2 வாயு கண்டறிதல் மற்றும் ட்யூன் செய்யக்கூடிய டையோடு லேசர் உறிஞ்சும் நிறமாலை (TDLAS) அடிப்படையில் கண்காணிப்பு

· அதிக உணர்திறன் CO₂ மற்றும் ட்ரேஸ் கேஸ் கண்டறிதலுக்கான அலைநீள மாடுலேஷன் ஸ்பெக்ட்ரோஸ்கோபி (WMS)

· FBG மற்றும் இன்டர்ஃபெரோமெட்ரிக் அளவீட்டு நுட்பங்களின் அடிப்படையில் ஃபைபர் ஆப்டிக் சென்சிங் சிஸ்டம்கள்

· ஆப்டிகல் ஃபைபர் தொடர்பு சோதனை மற்றும் அளவீட்டு உபகரணங்கள்

· மூச்சு பகுப்பாய்வு மற்றும் பயோமெடிக்கல் கேஸ் சென்சிங் பயன்பாடுகள்

· ஃபோட்டானிக்ஸ் மற்றும் ஆப்டிகல் சென்சிங் ஆய்வகங்களில் ஆராய்ச்சி மற்றும் மேம்பாடு

· வாயு பகுப்பாய்விகள் மற்றும் சுற்றுச்சூழல் கண்காணிப்பு கருவிகளில் OEM ஒருங்கிணைப்பு

தயாரிப்பு விவரக்குறிப்புகள்-1574nm DFB லேசர் டையோடு CO2 உணர்திறன்

முழுமையான அதிகபட்ச மதிப்பீடுகள்

எலக்ட்ரோ-ஆப்டிகல் பண்புகள் (T = 25°C லேசர் வெப்பநிலை)

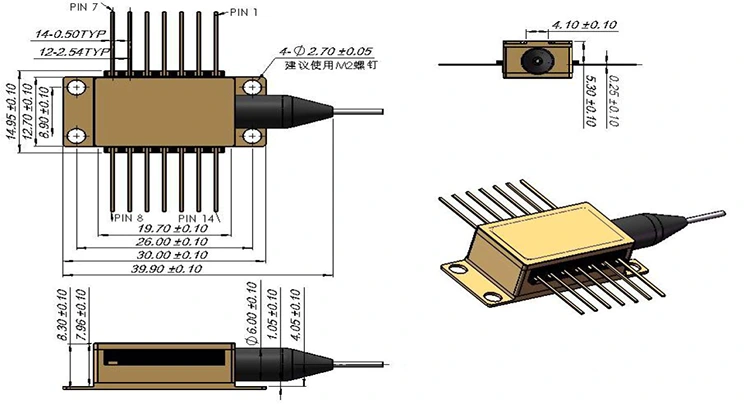

பேக்கேஜ் மற்றும் பின் வரையறை -1574nm DFB லேசர் டையோடு CO2 உணர்தல்

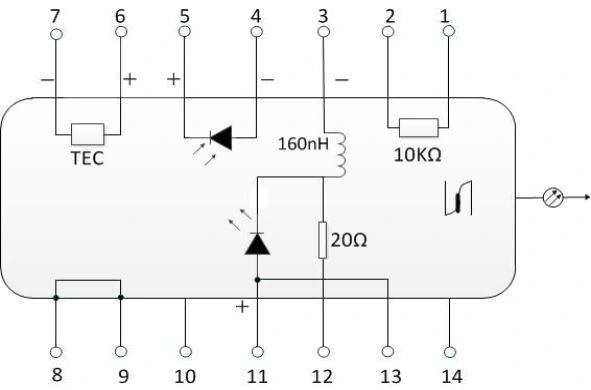

வகை 1 பின் கட்டமைப்பு

வகை 2 பின் கட்டமைப்பு

ஆர்டர் தகவல்

மாதிரி பெயரிடல்

BFLD - XXXX - XX - XX - XX X

எடுத்துக்காட்டு: BFLD-1574-20PM-FA2

அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ) -1574nm DFB லேசர் டையோடு CO2 உணர்தல்

கே: ஒருங்கிணைந்த TEC எவ்வாறு CO2 உணர்திறன் செயல்திறனை மேம்படுத்துகிறது?

A: ஒருங்கிணைந்த TEC மற்றும் தெர்மிஸ்டர் லேசர் சிப் வெப்பநிலையை உறுதிப்படுத்துகிறது, அலைநீளம் மற்றும் வெளியீட்டு சக்தி சறுக்கலைக் குறைக்கிறது. DFB லேசர் அலைநீளம் வெப்பநிலை சார்ந்தது என்பதால், துல்லியமான வெப்பக் கட்டுப்பாடு இலக்கு CO₂ உறிஞ்சுதல் அம்சத்துடன் சீரமைப்பைப் பராமரிக்க உதவுகிறது. TEC கரடுமுரடான அலைநீள சரிசெய்தலை வழங்குகிறது, அதே சமயம் நுண்ணிய அலைநீளச் சரிப்படுத்தலை ஊசி மின்னோட்டம் பண்பேற்றம் மூலம் அடையலாம்.

கே: எரிவாயு உணர்திறன் அமைப்புகளுக்கு உள்ளமைக்கப்பட்ட ஆப்டிகல் ஐசோலேட்டர் ஏன் முக்கியமானது?

ப: உள்ளமைக்கப்பட்ட ஆப்டிகல் ஐசோலேட்டர், ஃபைபர் இணைப்புகள் மற்றும் ஆப்டிகல் கூறுகளின் பிரதிபலிப்புகளால் ஏற்படும் ஒளியியல் கருத்துக்களைக் குறைக்கிறது. இது லேசர் வெளியீட்டு நிலைத்தன்மையை மேம்படுத்துகிறது மற்றும் வெளிப்புற ஆப்டிகல் தொந்தரவுகளுக்கான உணர்திறனைக் குறைக்கிறது, இது உயர் உணர்திறன் TDLAS மற்றும் WMS வாயு கண்டறிதல் அமைப்புகளுக்கு மிகவும் முக்கியமானது.

கே: வெவ்வேறு வாயு வகைகளுக்கான தனிப்பயன் அலைநீளத்தைப் பெற முடியுமா?

A: ஆம், Box Optronics ஆனது CO2 (1574nm), CH4 (1653nm), H2O (1392nm) மற்றும் O2 (760nm) உட்பட, பல்வேறு வாயு உணர்திறன் பயன்பாடுகளுக்கு உகந்த அலைநீளங்களில் DFB லேசர் மூலங்களை வழங்குகிறது. தகவல்தொடர்பு பயன்பாடுகளுக்கான CWDM மற்றும் DWDM சேனல் அலைநீளங்களையும் நாங்கள் ஆதரிக்கிறோம். உங்களின் குறிப்பிட்ட அலைநீளத் தேவைகளுடன் எங்களைத் தொடர்புகொள்ளவும், எங்கள் பொறியியல் குழு சாத்தியத்தை மதிப்பாய்வு செய்யும்.

கே: இந்த லேசருக்கு என்ன டிரைவ் மற்றும் கண்ட்ரோல் சர்க்யூட்ரி தேவை?

ப: 1574nm DFB லேசருக்கு, பொருத்தமான மின்னோட்ட வரம்புடன் கூடிய லேசர் டையோடு இயக்கி, ஒருங்கிணைந்த TECக்கான வெப்பநிலைக் கட்டுப்படுத்தி மற்றும் TDLAS பயன்பாடுகளில் அலைநீள ஸ்கேனிங்கிற்கான மாடுலேஷன் உள்ளீடு தேவை. மானிட்டர் ஃபோட்டோடியோடை தானியங்கி சக்தி கட்டுப்பாட்டுக்கு (APC) பயன்படுத்தலாம்.
