1580nm DFB SM PM லேசர் டையோடு

பொருளடக்கம்

1. 1580nm DFB SM PM லேசர் டையோடு அறிமுகம்

2. தொழில்நுட்ப விவரக்குறிப்புகள்

3. தயாரிப்பு அம்சங்கள்

4. வழக்கமான பயன்பாடுகள்

5. தயாரிப்பு விவரங்கள்

6. ஆர்டர் தகவல்

7. தரவுத்தாள் மற்றும் சோதனைத்தாள்

8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்

9. முன்னணி நேரம்

10. செயல்பாட்டு குறிப்புகள்

11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

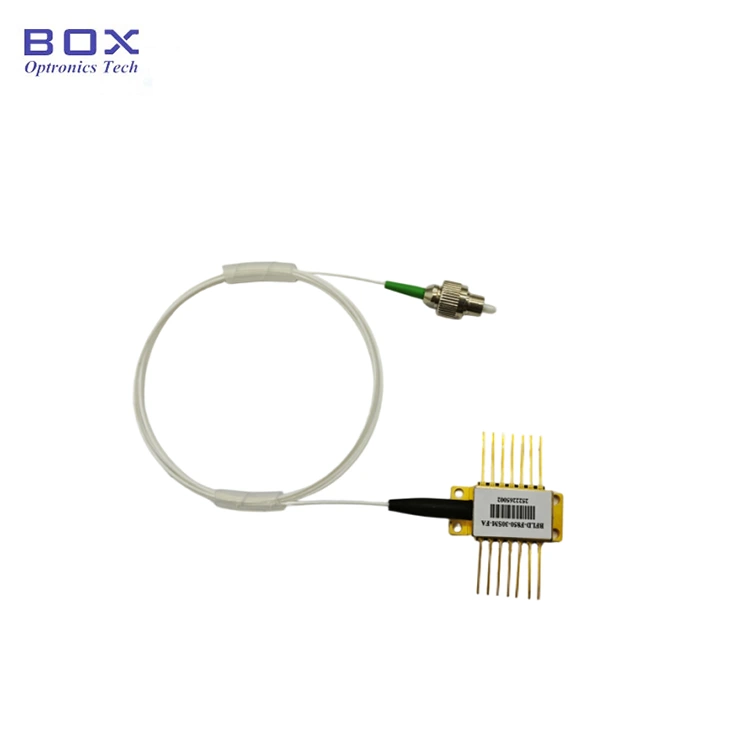

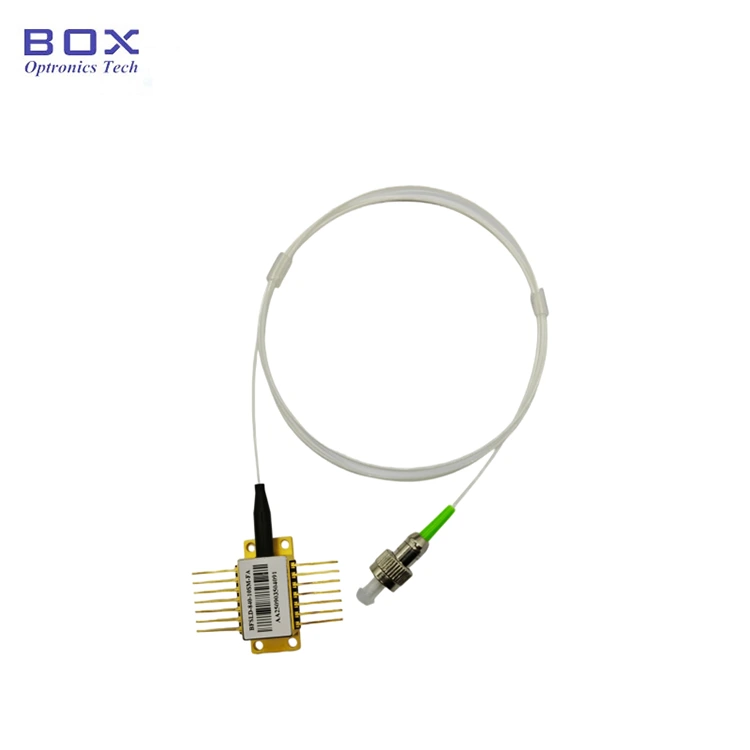

தயாரிப்பு அறிமுகம்-1580nm DFB SM PM லேசர் டையோடு

1580nm DFB SM PM லேசர் டையோடு 1580nm சென்டர் அலைநீளம் (±1nm சகிப்புத்தன்மை) மற்றும் ஒரு பொதுவான 40dB பக்க-பயன்முறை அடக்க விகிதத்துடன் கூடிய பிரீமியம் MQW DFB சிப்பைக் கொண்டுள்ளது. குறைந்த த்ரெஷோல்ட் மின்னோட்டம், குறைந்த மின் நுகர்வு மற்றும் அதிக நம்பகத்தன்மையுடன் வடிவமைக்கப்பட்டுள்ளது, இது ஒரு தெர்மிஸ்டர், TEC மற்றும் கண்காணிப்பு டையோடு ஆகியவற்றுடன் தொடர்ந்து நிலையான செயல்திறனுக்காக முழுமையாக ஒருங்கிணைக்கப்பட்டுள்ளது. வாயு கண்டறிதல், செயலற்ற சாதன சோதனை மற்றும் ஃபைபர் ஆப்டிக் சென்சிங் பயன்பாடுகளுக்கு மிகவும் பொருத்தமானது.

தயாரிப்பு விவரக்குறிப்புகள்-1580nm DFB SM PM லேசர் டையோடு

தயாரிப்பு அம்சங்கள்-1580nm DFB SM PM லேசர் டையோடு

● மல்டி-குவாண்டம் வெல் (MQW) டிஸ்ட்ரிபியூட்டட் ஃபீட்பேக் (DFB) லேசர்கள்;

● உயர் நிலைத்தன்மையுடன் 14-முள் பட்டாம்பூச்சி தொகுப்பு;

● ஒருங்கிணைந்த தெர்மிஸ்டர், TEC மற்றும் மானிட்டர் போட்டோடியோட்;

● குறைந்த வாசல் மின்னோட்டம் மற்றும் குறைந்த மின் நுகர்வு;

● ஃபைபர் வகை SMF-28e அல்லது PM ஃபைபராக இருக்கலாம்.

தயாரிப்பு பயன்பாடுகள்-1580nm DFB SM PM லேசர் டையோடு

● ஆப்டிகல் ஃபைபர் சென்சார்;

● சோதனை மற்றும் அளவீட்டுக்கான ஒளி ஆதாரம்;

● வாயு கண்டறிதல் அமைப்புகள்;

● செயலற்ற ஆப்டிகல் சாதன சோதனை;

● ஆப்டிகல் ஃபைபர் தொடர்பு.

தயாரிப்பு விவரங்கள்-1580nm DFB SM PM லேசர் டையோடு

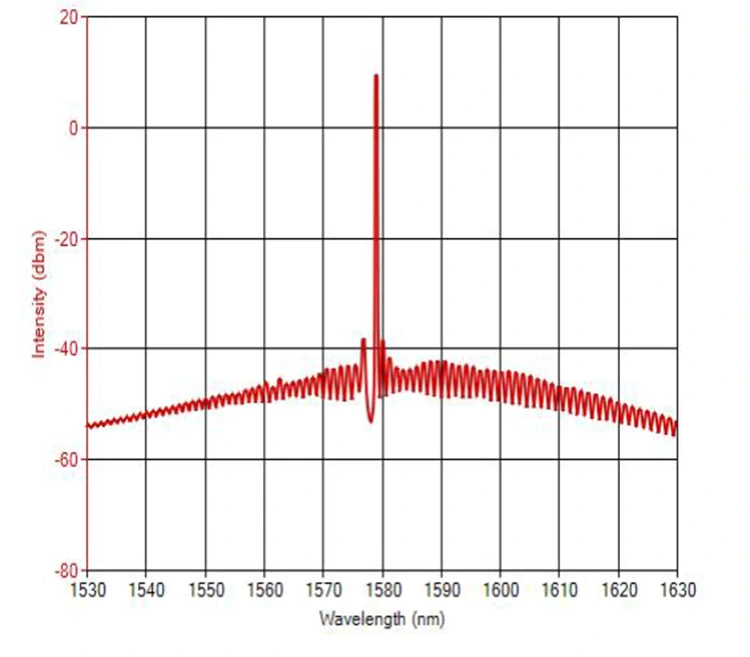

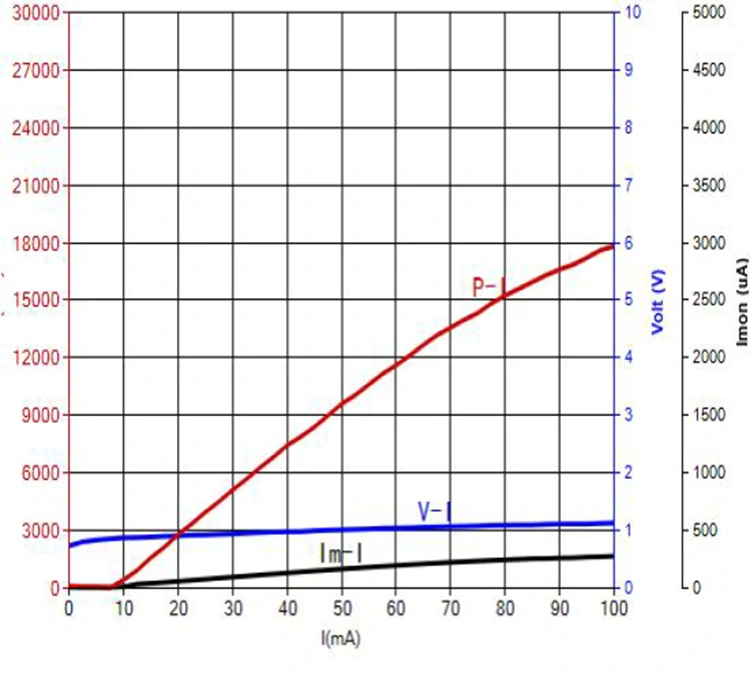

● வழக்கமான ஸ்பெக்ட்ரம் மற்றும் PIV: 1580nm 10mW, +/-1nm WL சகிப்புத்தன்மை.

● தொகுப்பு வரைதல்&PIN-OUT வரையறை(அலகு:mm)-1580nm DFB SM PM லேசர் டையோடு

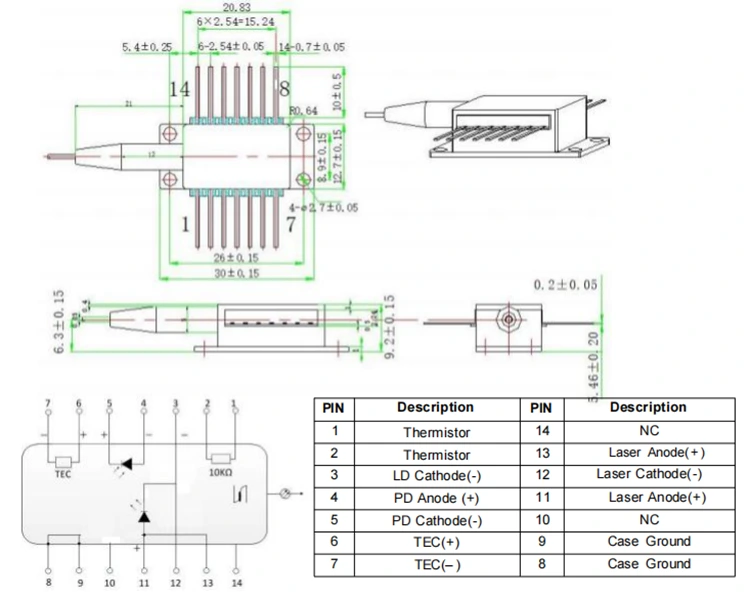

>>>வகை1 பின்-அவுட்

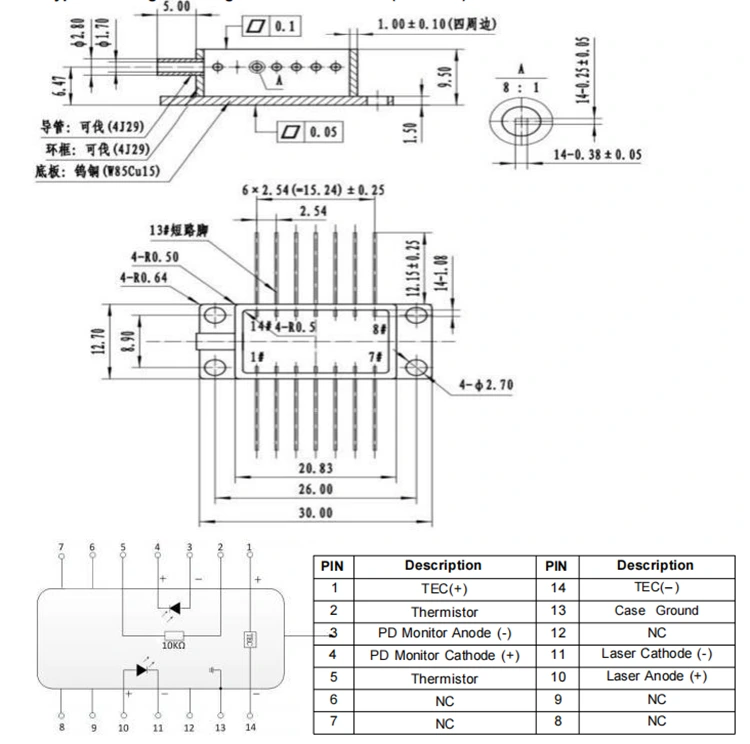

>>>Type2 பின்-அவுட்

ஆர்டர் தகவல்-1580nm DFB SM PM லேசர் டையோடு

எ.கா: BFLD-1580-10SM-FA2
(ஆர்டர் தகவல்: 1580nm DFB லேசர் டையோடு, 14-பின் பட்டாம்பூச்சி தொகுப்பு, 10mW வெளியீட்டு சக்தி, SM ஃபைபர், FC/APC இணைப்பான், டைப்2 பின்-அவுட்).

டேட்டாஷீட் மற்றும் டெஸ்ட்ஷீட்-1580nm DFB SM PM லேசர் டையோடு

தரவுத்தாள்

சோதனைத்தாள்

மேற்கோள் மற்றும் கட்டண விதிமுறைகள்-1580nm DFB SM PM லேசர் டையோடு

● மேற்கோள் விதிமுறைகள்

(1) EXW:

உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics  EXW ஐப் பயன்படுத்த பரிந்துரைக்கிறது. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.

(2) டிஏபி:

உங்களிடம் கணக்கு இல்லையென்றால், தயாரிப்புகளுக்கான ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும்.

(3) மற்றவை

● பணம் செலுத்தும் விதிமுறைகள்

PayPal மற்றும் T/T கிடைக்கின்றன.

முன்னணி நேரம்-1580nm DFB SM PM லேசர் டையோடு

தயாரிப்பு: 10 வேலை நாட்கள். (சில கையிருப்பில் இருந்தால், அது வேகமாக அனுப்பப்படும்.)

சர்வதேச தளவாடங்கள்: 3-5 வேலை நாட்கள்.

செயல்பாட்டு குறிப்புகள்-1580nm DFB SM PM லேசர் டையோடு

● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, ​​சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது அழுத்தம் கொடுக்கவோ அல்லது இழுக்கவோ கூடாது. இணைப்பிகள் பொருத்தப்பட்ட சாதனங்களுக்கு, நிறுவல் அல்லது அகற்றும் போது சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டும் ஒரே நேரத்தில் உயர்த்தப்படுவதை உறுதிசெய்யவும்.

● ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை 260 ° C ஐ விட அதிகமாக இருக்கக்கூடாது, மேலும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். பின்வருவனவற்றில் குறிப்பிட்ட கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, ​​சாதனம் ஒரு சக்தியற்ற நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக தரையிறக்கப்பட வேண்டும்.

● சாதனத்தை இயக்குவதற்கு முன், முதலில் குளிரூட்டியை இயக்கவும், பின்னர் சிப் அதிக வெப்பமடைவதைத் தடுக்க அல்லது அதிக சுமை அடைவதைத் தடுக்க சிறிய அளவுகளில் பவரைப் பயன்படுத்தவும்.

தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை-1580nm DFB SM PM லேசர் டையோடு

● உத்தரவாதக் காலம்:

வாங்கியதிலிருந்து 1 வருடத்திற்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.

● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:

இலவச உத்தரவாதக் காலத்தில், தயாரிப்பு தரச் சிக்கல்களால் ஏற்படும் தவறுகளுக்கு இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் வழங்கப்படும். இருப்பினும், உத்தரவாதக் காலத்திற்குள் பின்வரும் சந்தர்ப்பங்களில் இலவச பழுதுபார்ப்பு சேவைகளை மறுக்கும் உரிமையை Box Optronics கொண்டுள்ளது:

(1) இயற்கை காரணிகள் (எ.கா. மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்களால் ஏற்படும் சேதம்.

(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.

(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.

(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.

(5) வீட்டின் மீது மாற்றப்பட்ட அல்லது முழுமையடையாத உத்தரவாத லேபிள்கள்.

(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
