1. 1532nm இன் அறிமுகம் DFB BTF லேசர் டையோடு
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. ஆர்டர் தகவல்
7. தரவுத்தாள் மற்றும் சோதனைத்தாள்
8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்
9. முன்னணி நேரம்
10. செயல்பாட்டு குறிப்புகள்
11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை
மைய அலைநீளத்துடன் 1532nm DFB BTF லேசர் டையோடு 1532.68nm (ITU CH56), ஆப்டிகல் வெளியீட்டு சக்தி 10mW. உள்ளமைக்கப்பட்ட TEC மற்றும் தெர்மிஸ்டர் நிலையான செயல்பாட்டை செயல்படுத்தவும். செயல்பாட்டின் போது, படி சரியாக இணைக்கவும் பின்-அவுட் வரையறை, ஓட்டுநர் மின்னோட்டம் மற்றும் வெப்பநிலையை மதிப்பிடுவதற்குள் கட்டுப்படுத்துதல் வரம்பு, மற்றும் ESD சேதம் மற்றும் அதிக மின்னழுத்த செயல்பாட்டை தவிர்க்கவும்.
|
அளவுரு |
சின்னம் |
நிபந்தனை |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
|
இயக்க அலைநீளம் |
λ |
ITU கட்டம் |
CH56: 1532.68 |
nm |
||
|
ஆப்டிகல் வெளியீட்டு சக்தி |
PF |
— |
6 |
— |
20 |
மெகாவாட் |
|
வாசல் மின்னோட்டம் |
ITH |
25℃ |
— |
— |
20 |
எம்.ஏ |
|
இயக்க மின்னோட்டம் |
ஐஓபி |
— |
— |
— |
120 |
எம்.ஏ |
|
இயக்க மின்னழுத்தம் |
VOP |
25℃ |
— |
— |
2.5 |
V |
|
பக்க பயன்முறையை அடக்குதல் விகிதம் |
எஸ்எம்எஸ்ஆர் |
— |
30 |
— |
— |
dB |
|
ஆப்டிகல் வருவாய் இழப்பு |
ORL |
— |
40 |
— |
— |
dB |
|
ஆப்டிகல் தனிமைப்படுத்தல் |
ஐஎஸ்ஓ |
25℃ |
30 |
— |
— |
dB |
|
துருவமுனைப்பு அழிவு விகிதம் |
ER |
PM ஃபைபர் |
18 |
— |
— |
dB |
|
MPD இருண்ட மின்னோட்டம் |
ஐடி |
IOP=0mA, VRM=5V |
— |
— |
0.2 |
uA |
|
MPD தற்போதைய தொடர்புடையது வெளியீட்டு சக்தி |
— |
VRM=5V |
10 |
— |
200 |
mA/W |
|
TEC மின்னழுத்தம் |
VTEC |
— |
-2.5 |
— |
3.8 |
V |
|
அலைவரிசை |
BW |
— |
— |
2.5 |
— |
ஜிஹெர்ட்ஸ் |
|
தெர்மிஸ்டர் எதிர்ப்பு |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
தெர்மிஸ்டர் பி-மதிப்பு |
β |
25℃ / 80℃ |
— |
3950 |
— |
K |
|
கேரியர்-டு-இரைச்சல் விகிதம் |
சி.என்.ஆர் |
— |
55 |
— |
— |
dB |
|
கூட்டு இரண்டாம் வரிசை |
CSO |
— |
— |
— |
-55 |
dBm |
|
கூட்டு மூன்று துடிப்பு |
— |
— |
— |
— |
-64 |
dBc |
● பட்டாம்பூச்சி தொகுப்பு, உள்ளமைக்கப்பட்ட TEC;
● பரந்த வெப்பநிலை நம்பகத்தன்மை;
● உயர் நம்பகத்தன்மை, விரைவான பதில், நல்ல நிலைத்தன்மை.
● C2H2 அசிட்டிலீன் வாயு உணர்தல்;
● ஆப்டிகல் ஃபைபர் தொடர்பு மற்றும் மைக்ரோவேவ் ஃபோட்டானிக் டிரான்ஸ்மிஷன்;
● லேசர் வரம்பு கண்டுபிடிப்பாளர்கள்.
● வழக்கமான ஸ்பெக்ட்ரம்: 1532.68nm, +/-0.5nm அலைநீள சகிப்புத்தன்மை.

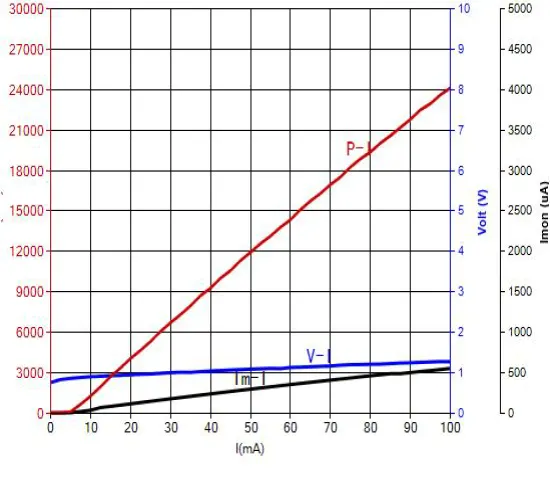

● PIV-1532nm 10mW DFB BTF லேசர் டையோடு
● FAQ-1532nm DFB BTF லேசர் டையோடு
(1) BTF தொகுப்பு என்றால் என்ன?
--BTF (Butterfly) தொகுப்பு நிலையான 14-முள் பட்டாம்பூச்சி தொகுப்பு ஆகும், ஆப்டோ எலக்ட்ரானிக்ஸில் மிகவும் முக்கிய தொழில்துறை தர பேக்கேஜிங் வடிவம் தொழில். இந்த தொகுப்பு லேசர் சிப், TEC வெப்பநிலை கட்டுப்பாடு, தெர்மிஸ்டர் மற்றும் ஃபோட்டோடியோட், சிறந்த ஹெர்மெட்டிசிட்டி மற்றும் வெப்பத்தை வழங்குகிறது மேலாண்மை செயல்திறன். தரநிலையிலிருந்து அத்தியாவசிய வேறுபாடு இல்லை பட்டாம்பூச்சி பேக்கேஜிங்;"BTF" பொதுவாக தயாரிப்பில் "Butterfly" என்பதன் சுருக்கமாக பயன்படுத்தப்படுகிறது பெயரிடுதல்.
(2) இந்த தயாரிப்பு எந்த இயக்க முறைகளை ஆதரிக்கிறது?

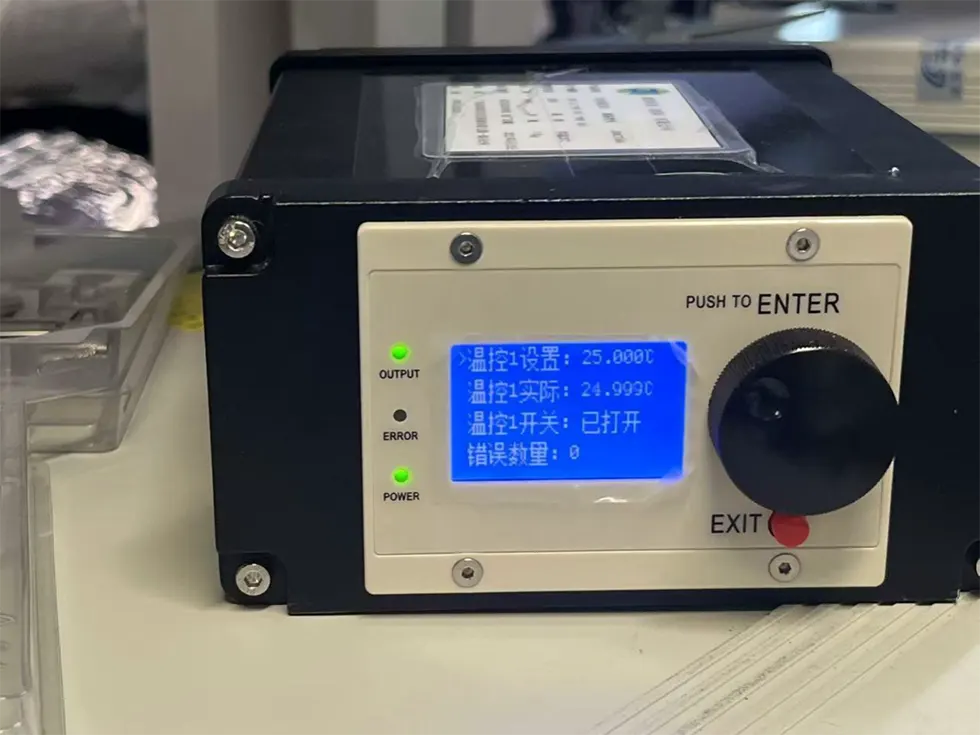

--1532nm DFB BTF லேசர் டையோடு தொடர்ச்சியான அலையை (CW) ஆதரிக்கிறது அறுவை சிகிச்சை. குறைந்த இரைச்சல் நிலையான மின்னோட்ட மூலமானது பரிந்துரைக்கப்படுகிறது (வாசல் தற்போதைய தோராயமாக 5-20mA, இயக்க மின்னோட்டம் 50-90mA), ஒரு TEC உடன் வெப்பநிலை நிலைப்படுத்தலுக்கான கட்டுப்படுத்தி (பொதுவாக 25℃ இல் அமைக்கப்பட்டுள்ளது).
(3) மாதிரி சோதனை கிடைக்குமா?
--மாதிரி சோதனை மற்றும் சிறிய அளவிலான சோதனை தயாரிப்பு ஆதரிக்கப்படுகிறது. மொத்த கொள்முதலுக்கு, நாங்கள் தொகுதி விலை மற்றும் வரிசைப்படுத்தப்பட்ட மேற்கோள்களை வழங்குகிறோம்.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பின்-அவுட் |
|
BFLD |
-CHXX |
-XX |
XX |
-XX |
X |
|
DFB லேசர் டையோடு |
CH56:1532.68nm மற்றவை |
10:10மெகாவாட் மற்றவை |
எஸ்எம்: ஒற்றை முறை PM: போலரைசேஷன் பராமரித்தல்
|
FA: FC/APC SA: SC/APC மற்றவை |
NULL:வகை 1 2:வகை 2 |
எ.கா: BFLD-CH56-10SM-FA
(ஆர்டர் தகவல்: 1532nm DFB BTF லேசர் டையோடு, 10mW வெளியீடு சக்தி, உடன் SM ஃபைபர், FC/APC இணைப்பான், வகை1 பின்-அவுட்).
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● செயல்படும் போது, இந்த சாதனம் அதிக தீவிரம் கொண்ட லேசர் கற்றையை வெளியிடுகிறது; செய்ய ஃபைபர் எண்ட் முகத்தை நேரடியாகப் பார்க்க வேண்டாம், அவ்வாறு செய்வதால் கண் காயம் ஏற்படலாம்.
● இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது; எனவே, கண்டிப்பாக கடைபிடித்தல் பேக்கேஜிங்கின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகள் தேவை, போக்குவரத்து மற்றும் பயன்பாடு. கூடுதலாக, தடுப்பு நடவடிக்கைகள் எடுக்கப்பட வேண்டும் மின் விநியோகம் அதிகரிக்கிறது, அவ்வாறு செய்யத் தவறினால் நிரந்தர சேதம் ஏற்படலாம் சாதனம் (எ.கா., சரியான உபகரணங்களை தரையிறக்குவதை உறுதி செய்தல் மற்றும் ஆன்டி-ஸ்டாடிக் அணிதல் மணிக்கட்டு பட்டா).
● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, அழுத்தம் கொடுக்க வேண்டாம் அல்லது சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது இழுக்கவும். சாதனங்களுக்கு இணைப்பான்களுடன் பொருத்தப்பட்டிருக்கும், சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டையும் உறுதிப்படுத்தவும் நிறுவல் அல்லது அகற்றும் போது ஒரே நேரத்தில் தூக்கி எறியப்படும்.
● அனைத்து கூறுகளையும் இயக்குவதற்கு முன், முதலில் குளிரூட்டியை இயக்கவும் பின்னர் சிப் அதிக வெப்பமடைவதைத் தடுக்க, அதிகரிக்கும் பவர்-அப் படிகளைத் தொடரவும் அதிக சுமை.
● பவர்-அப் செயல்பாட்டின் போது, அதிக மின்னோட்டத்தை நேரடியாகப் பயன்படுத்த வேண்டாம் இது சிப்பை சேதப்படுத்தும் அபாயம் உள்ளது. அதற்கு பதிலாக, தற்போதைய நிலையில் சாதனத்தை இயக்கவும் சிப்பின் நுழைவாயிலுக்கு அருகில், பின்னர் படிப்படியாக சிறிய மின்னோட்டத்தை அதிகரிக்கவும் விரும்பிய நிலையை அடையும் வரை அதிகரிக்கும்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
