1. 1512nm இன் அறிமுகம் 10mW DFB 14-PIN பட்டர்ஃபிளை லேசர்
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. ஆர்டர் தகவல்
7. தரவுத்தாள்
8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்
9. முன்னணி நேரம்
10. செயல்பாட்டு குறிப்புகள்
11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

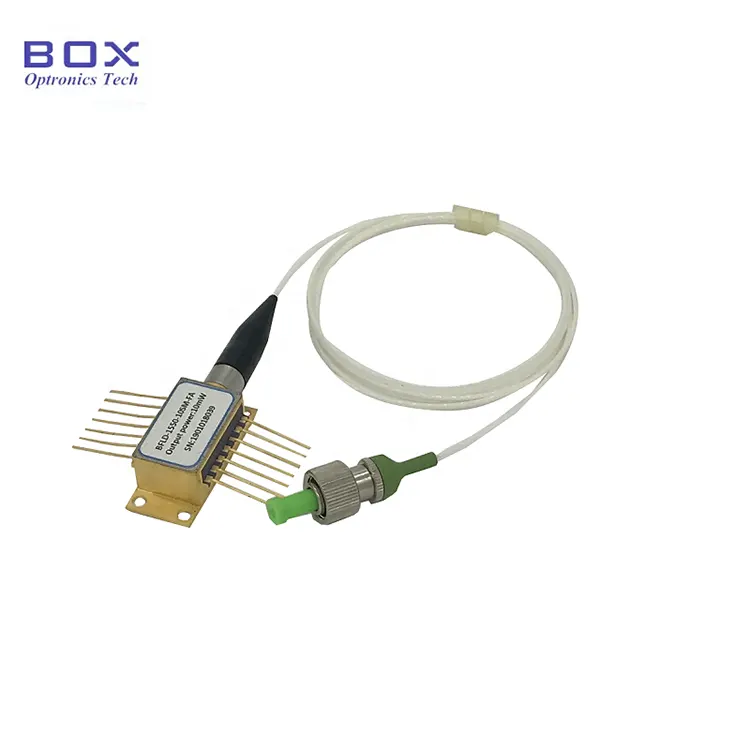

1512nm 10mW DFB 14-PIN பட்டர்ஃபிளை லேசர் ஒரு DFBஐ ஏற்றுக்கொள்கிறது 1512nm மைய அலைநீளம் கொண்ட ஒற்றை-முறை சிப் அமைப்பு, வழக்கமான வெளியீடு சக்தி 10mW, அதிக SMSR மற்றும் குறைந்த த்ரெஷோல்ட் ஆகியவற்றைக் கொண்டுள்ளது. உள்ளமைக்கப்பட்ட TEC குளிரூட்டி உறுதி செய்கிறது நீண்ட கால அலைநீள நிலைப்புத்தன்மை, NH₃gas கண்டறிதலுக்கு ஏற்றது, ஆப்டிகல் அளவீடு, சுற்றுச்சூழல் கண்காணிப்பு மற்றும் சிறப்பு ஒளியியல் உணர்திறன். கண்டிப்பாக மின் விவரக்குறிப்புகளைப் பின்பற்றவும் மற்றும் ESD மற்றும் வெப்பச் சிதறல் நடவடிக்கைகளை எடுக்கவும் நீண்ட கால நம்பகத்தன்மைக்கான பயன்பாட்டின் போது.
|
அளவுரு |
சின்னம் |
நிபந்தனை |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
|
இயக்க அலைநீளம் |
λ |
CW, 25℃ |
1511 |
1512 |
1513 |
nm |
|
ஆப்டிகல் வெளியீட்டு சக்தி |
PF |
— |
— |
10 |
— |
மெகாவாட் |
|
வாசல் மின்னோட்டம் |
ITH |
25℃ |
— |
8 |
15 |
எம்.ஏ |
|
இயக்க மின்னோட்டம் |
ஐஓபி |
CW |
— |
— |
90 |
எம்.ஏ |
|
இயக்க மின்னழுத்தம் |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
பக்க பயன்முறையை அடக்குதல் விகிதம் |
எஸ்எம்எஸ்ஆர் |
— |
35 |
40 |
— |
dB |
|
ஆப்டிகல் தனிமைப்படுத்தல் |
ஐஎஸ்ஓ |
25℃ |
35 |
— |
— |
dB |
|
நிறமாலை அகலம் |
Δλ |
— |
— |
— |
10 |
மெகா ஹெர்ட்ஸ் |
|
துருவமுனைப்பு அழிவு விகிதம் |
ER |
PM ஃபைபர் |
18 |
— |
— |
dB |
|
அலைநீள வெப்பநிலை. குணகம் |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
மின்னோட்டத்தை கண்காணிக்கவும் |
IMON |
VRM=5V |
50 |
— |
1500 |
uA |
|
MPD இருண்ட மின்னோட்டம் |
ஐடி |
VRM=5V |
— |
— |
50 |
uA |
|
தெர்மிஸ்டர் எதிர்ப்பு |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
தெர்மிஸ்டர் பி-மதிப்பு |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● குறைந்த வாசல், உயர் செயல்திறன் வெளியீடு;
● உள்ளமைக்கப்பட்ட தெர்மிஸ்டர், மற்றும் TEC;
● நார்ச்சத்து வகை SMF-28e அல்லது PM ஃபைபர் இருக்கலாம்;
● உயர் நம்பகத்தன்மை, விரைவான பதில், நல்ல நிலைத்தன்மை.
● H₃ அம்மோனியா கண்காணிப்பு மற்றும் வாயு பகுப்பாய்வு;
● ஆப்டிகல் கண்டறிதல் மற்றும் நிறமாலை பகுப்பாய்வு;
● தொழில்துறை சுற்றுச்சூழல் நச்சு வாயு ஆப்டிகல் கண்டறிதல்;
● ஒளி ஆதாரம் உயர் துல்லியமான வாயு உணர்திறன் மற்றும் பகுப்பாய்விகள்.

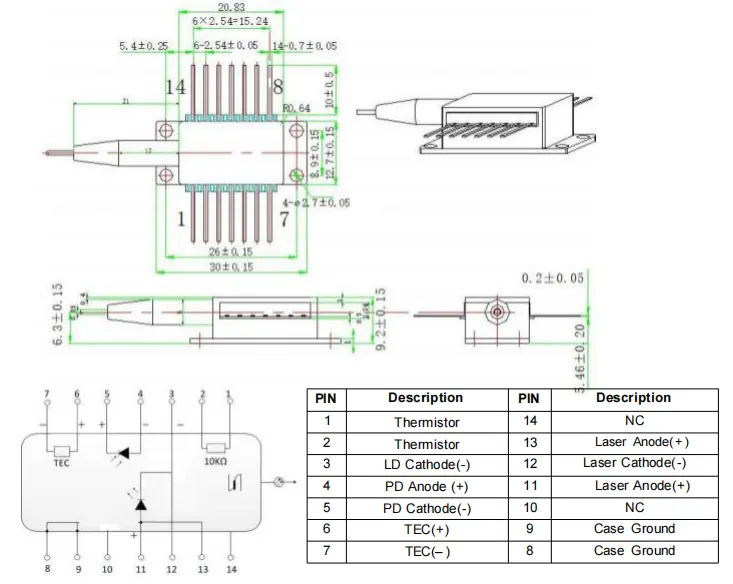

● தொகுப்பு வரைதல்&PIN-OUT வரையறை(அலகு:mm)-1512nm 10mW DFB 14-PIN பட்டர்ஃபிளை லேசர்
>>>வகை1 பின்-அவுட்
>>>Type2 பின்-அவுட்

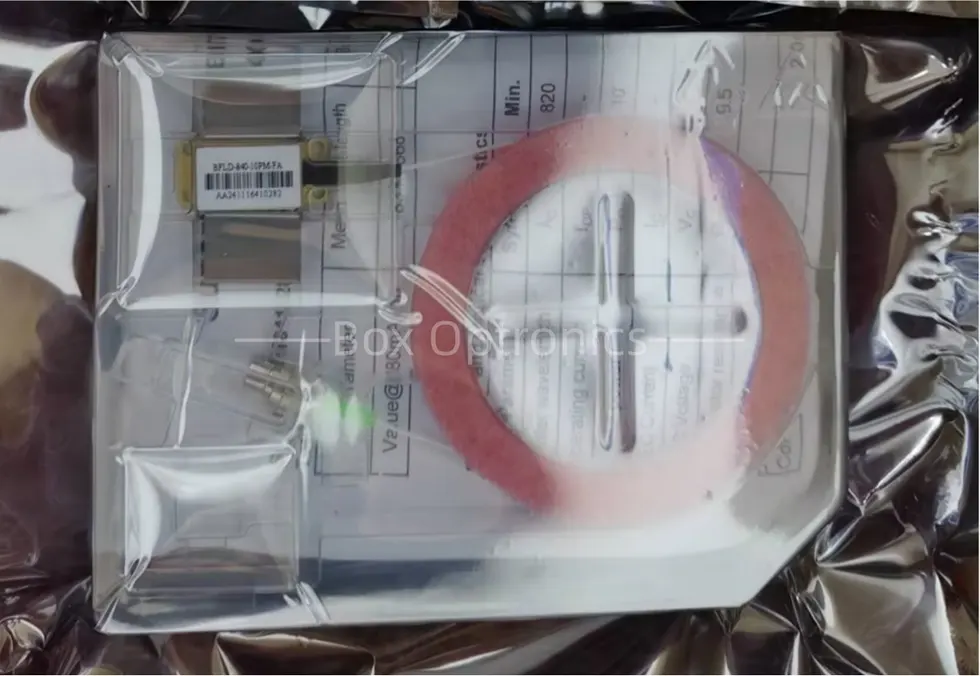

● பேக்கிங் உதாரணம்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
1512nm 10mW DFB 14-PIN பட்டர்ஃபிளை லேசர் |
1 |
|
2 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
*தனிப்பட்ட சாதனம்; உள்ளமைக்கப்பட்ட இயக்கி இல்லை (வெளிப்புற இயக்கி விருப்பமானது).
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பின்-அவுட் |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB லேசர் டையோடு |
1512:1512nm 1392:1392nm 760:760nm 1683:1683nm மற்றவை |
10:10மெகாவாட் மற்றவை |
எஸ்எம்: ஒற்றை முறை PM: போலரைசேஷன் பராமரித்தல்
|
FA: FC/APC SA: SC/APC மற்றவை |
NULL:வகை 1 2:வகை 2 |
எ.கா: BFLD-1512-10SM-FA2
(ஆர்டர் தகவல்: 1512nm 10mW DFB 14-PIN பட்டர்ஃபிளை லேசர், SM ஃபைபருடன், FC/APC கனெக்டர்டைப்2 பின்-அவுட்).
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● செயல்படும் போது, இந்த சாதனம் அதிக தீவிரம் கொண்ட லேசர் கற்றையை வெளியிடுகிறது; செய்ய ஃபைபர் எண்ட் முகத்தை நேரடியாகப் பார்க்க வேண்டாம், அவ்வாறு செய்வதால் கண் காயம் ஏற்படலாம்.
● இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது; எனவே, கண்டிப்பாக கடைபிடித்தல் பேக்கேஜிங்கின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகள் தேவை, போக்குவரத்து மற்றும் பயன்பாடு. கூடுதலாக, தடுப்பு நடவடிக்கைகள் எடுக்கப்பட வேண்டும் மின் விநியோகம் அதிகரிக்கிறது, அவ்வாறு செய்யத் தவறினால் நிரந்தர சேதம் ஏற்படலாம் சாதனம் (எ.கா., சரியான உபகரணங்களை தரையிறக்குவதை உறுதி செய்தல் மற்றும் ஆன்டி-ஸ்டாடிக் அணிதல் மணிக்கட்டு பட்டா).
● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, அழுத்தம் கொடுக்க வேண்டாம் அல்லது சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது இழுக்கவும். சாதனங்களுக்கு இணைப்பான்களுடன் பொருத்தப்பட்டிருக்கும், சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டையும் உறுதிப்படுத்தவும் நிறுவல் அல்லது அகற்றும் போது ஒரே நேரத்தில் தூக்கி எறியப்படும்.
● அனைத்து கூறுகளையும் இயக்குவதற்கு முன், முதலில் குளிரூட்டியை இயக்கவும் பின்னர் சிப் அதிக வெப்பமடைவதைத் தடுக்க, அதிகரிக்கும் பவர்-அப் படிகளைத் தொடரவும் அதிக சுமை.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
