1683nm 10mW ஃபைபர் இணைக்கப்பட்ட லேசர்

Box Optronics என்பது 1683nm 10mW ஃபைபர் இணைந்த லேசர்களின் தொழில்முறை உற்பத்தியாளர் மற்றும் சப்ளையர் ஆகும், இது உயர் செயல்திறன் கொண்ட லேசர் டையோட்கள், ஆப்டிகல் மாட்யூல்கள் மற்றும் உலகெங்கிலும் உள்ள ஆராய்ச்சி நிறுவனங்கள், கணினி ஒருங்கிணைப்பாளர்கள் மற்றும் R&D பணியாளர்களுக்கு தனிப்பயன் ஒளி மூல தீர்வுகளை வழங்க அர்ப்பணிக்கப்பட்டுள்ளது. உங்களுக்கு மாதிரி சோதனை, சிறிய அளவிலான பைலட் தயாரிப்பு அல்லது பெரிய அளவிலான கொள்முதல் தேவையாக இருந்தாலும், நாங்கள் விரைவான பதில் மற்றும் தொழில்முறை ஆதரவை வழங்குகிறோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பொருளடக்கம்

1. 1683nm இன் அறிமுகம் 10mW ஃபைபர் இணைக்கப்பட்ட லேசர்

2. தொழில்நுட்ப விவரக்குறிப்புகள்

3. தயாரிப்பு அம்சங்கள்

4. வழக்கமான பயன்பாடுகள்

5. தயாரிப்பு விவரங்கள்

6. ஆர்டர் தகவல்

7. தரவுத்தாள் மற்றும் சோதனைத்தாள்

8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்

9. முன்னணி நேரம்

10. செயல்பாட்டு குறிப்புகள்

11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

தயாரிப்பு அறிமுகம்

1683nm 10mW ஃபைபர் இணைந்த லேசர் MQW DFBஐ ஏற்றுக்கொள்கிறது சிப், மத்திய அலைநீளம் 1683nm, அலைநீளம் சகிப்புத்தன்மை +/-1nm, வழக்கமான வெளியீடு சக்தி 10mW, 14-pin BTF தொகுப்பு, டெல்கார்டியா GR-468 மற்றும் RoHS உடன் இணக்கமானது. உடன் ஒற்றை-முறை ஃபைபர் மற்றும் ஒரு FC/APC இணைப்பு, இது TDLAS மற்றும் C2H6 வாயுவிற்கு ஏற்றது கண்டறிதல் அமைப்புகள்.

தயாரிப்பு விவரக்குறிப்புகள்

அளவுரு	சின்னம்	நிபந்தனை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்.	அதிகபட்சம்.	அலகு
மைய அலைநீளம்	λc	TL=15～35℃ CW	1682	1683	1684	nm
ஆப்டிகல் வெளியீட்டு சக்தி	அஞ்சல்	TL=15～35℃ CW	-	10	-	மெகாவாட்
வாசல் மின்னோட்டம்	ITH	CW	15	-	25	எம்.ஏ
எல்டி முன்னோக்கி மின்னோட்டம்	IF	PF = மதிப்பிடப்பட்ட சக்தி	-	80	120	எம்.ஏ
எல்டி முன்னோக்கி மின்னழுத்தம்	VF	PF=மதிப்பிடப்பட்ட சக்தி	-	-	2.5	V
பக்க-முறை அடக்குமுறை விகிதம்	எஸ்எம்எஸ்ஆர்	CW	35	40	-	dB
ஆப்டிகல் தனிமைப்படுத்தல்	-	-10 < TC < +70℃	30	35	-	dB
பொறுப்பை கண்காணிக்கவும்	IM/PF	-	-	1	20	uA/mW
பொறுப்பை கண்காணிக்கவும் நிலைத்தன்மை	-	-	-	-	20	%
இருண்ட மின்னோட்டத்தை கண்காணிக்கவும்	ஐடி	-	-	-	50	nA
TEC மின்னோட்டம்	ITEC	TL = 25℃, TC = 70℃	-	0.6	1.5	A
TEC மின்னழுத்தம்	VTEC	TL = 25℃, TC = 70℃	-	1.3	3.5	V
TEC மின் நுகர்வு	P	TC = 75℃	-	-	5	W
தெர்மிஸ்டர் எதிர்ப்பு	RTH	TC = 25℃	9.5	10	10.5	கோம்
தெர்மிஸ்டர் பி மாறிலி	BTH	TC = 25℃	-	3900	-	K
அலை. வெப்பநிலை குணகம்	Δλ/ΔT	0℃	-	-	0.12	nm/℃
அலை. தற்போதைய குணகம்	Δλ/ΔΙ	20℃	-	-	0.015	nm/mA

தயாரிப்பு அம்சங்கள்

● உயர் நிலையான 10mW ஆப்டிகல் வெளியீடு;

● தொழில் தரம், 14PIN பட்டாம்பூச்சி தொகுப்பு;

● உள்ளமைக்கப்பட்ட TEC மற்றும் ஆப்டிகல் தனிமைப்படுத்தி;

● மல்டிகுவாண்டம் நன்கு (MQW) விநியோகிக்கப்பட்ட பின்னூட்டம் (DFB) லேசர்

●

தயாரிப்பு விண்ணப்பங்கள்

● டியூன் செய்யக்கூடிய டையோடு லேசர் உறிஞ்சுதல் ஸ்பெக்ட்ரோஸ்கோபி;

● C2H6 கண்காணிப்பு;

● சுற்றுச்சூழல் காற்றின் தரம் கண்காணிப்பு;

● ஆப்டிகல் ஃபைபர் சென்சிங் & லேசர் கண்டறிதல்.

தயாரிப்பு விவரங்கள்

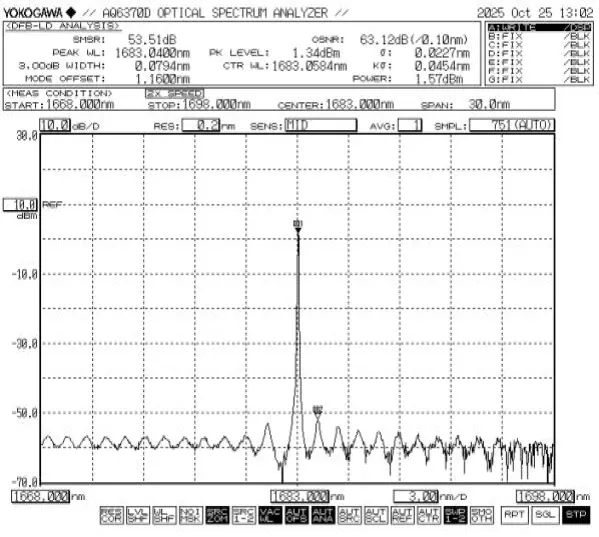

● வழக்கமான ஸ்பெக்ட்ரம்: 1683nm, +/-1nm WL சகிப்புத்தன்மை.

1683nm 10mW Fiber Coupled Laser

● அடிக்கடி கேட்கப்படும் கேள்விகள்

(1) ஃபைபர் வகை மற்றும் இணைப்பான் விவரக்குறிப்பு என்ன?

--நிலையான உள்ளமைவு FC/APC உடன் ஒற்றை-முறை ஃபைபரைப் பயன்படுத்துகிறது இணைப்பான்.

(2) தொகுப்பு வகை மற்றும் ஏற்றும் முறை என்ன?

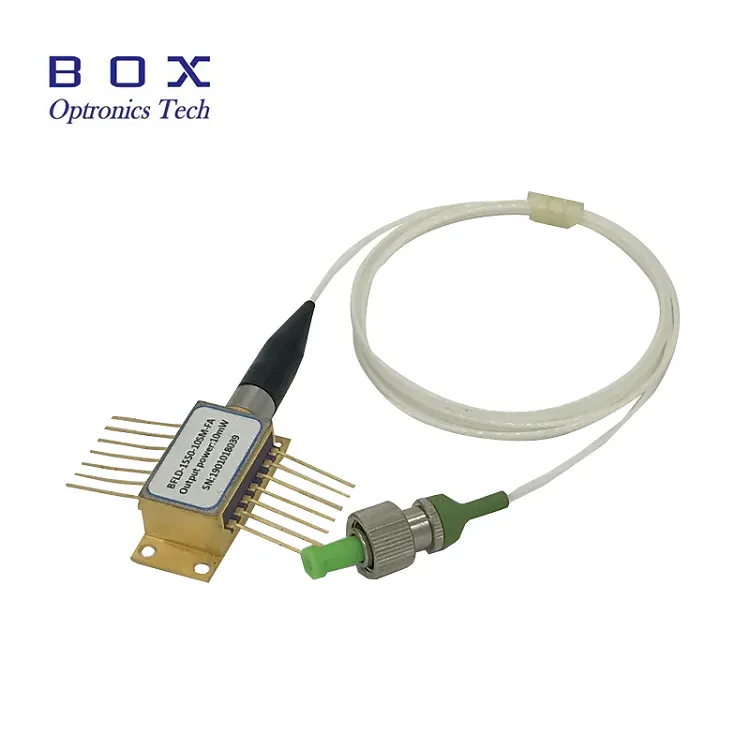

--1683nm 10mW ஃபைபர் கபுள்ட் லேசர் நிலையான 14-பின்யில் உள்ளது பட்டாம்பூச்சி தொகுப்பு, பிரதான லேசர் சாக்கெட்டுகள் மற்றும் மவுண்டிங்குடன் இணக்கமானது சாதனங்கள். திருகு பொருத்துதல் அல்லது வெப்ப திண்டுக்கு பெருகிவரும் துளைகள் வழங்கப்படுகின்றன இணைப்பு.

1683nm 10mW Fiber Coupled Laser

(3) மாதிரி சோதனை கிடைக்குமா? மொத்த கொள்முதலுக்கு என்ன சேவைகள் வழங்கப்படுகின்றன?

--மாதிரி சோதனை மற்றும் சிறிய அளவிலான சோதனை தயாரிப்பு ஆதரிக்கப்படுகிறது. மொத்த கொள்முதலுக்கு, நாங்கள் தொகுதி விலை, தொழிற்சாலை சோதனை அறிக்கைகள், தனிப்பயனாக்கப்பட்டதை வழங்குகிறோம் அளவுருக்கள் (ஃபைபர் நீளம், ஜாக்கெட் வகை மற்றும் இணைப்பான் வகை போன்றவை).

ஆர்டர் செய்தல் தகவல்

பெயர்

அலைநீளம்

வெளியீட்டு சக்தி

ஃபைபர் வகை

இணைப்பான்

பின்-அவுட்

BFLD

-XXXX

-XX

DFB லேசர் டையோடு

1683:1683nm

1392:1392nm

760:760nm

மற்றவை

10:10மெகாவாட்

மற்றவை

எஸ்எம்: ஒற்றை முறை

PM: போலரைசேஷன் பராமரித்தல்

FA: FC/APC

SA: SC/APC

மற்றவை

NULL:வகை 1

2:வகை 2

எ.கா: BFLD-1683-10SM-FA

(ஆர்டர் தகவல்: 1683nm 10mW ஃபைபர் கபுல்டு லேசர், 14-பின் பட்டாம்பூச்சி தொகுப்பு, SM ஃபைபர், FC/APC இணைப்பான், வகை1 பின்-அவுட்).

தரவுத்தாள் மற்றும் சோதனைத்தாள்

தரவுத்தாள்

சோதனைத்தாள்

மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்

● மேற்கோள் விதிமுறைகள்

(1) EXW:

உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.

(2) டிஏபி:

உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.

(3) மற்றவை

● பணம் செலுத்தும் விதிமுறைகள்

PayPal மற்றும் T/T கிடைக்கின்றன.

முன்னணி நேரம்

உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)

சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.

ஆபரேஷன் குறிப்புகள்

● இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது; எனவே, கண்டிப்பாக கடைபிடித்தல் பேக்கேஜிங்கின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகள் தேவை, போக்குவரத்து மற்றும் பயன்பாடு. கூடுதலாக, தடுப்பு நடவடிக்கைகள் எடுக்கப்பட வேண்டும் மின் விநியோகம் அதிகரிக்கிறது, அவ்வாறு செய்யத் தவறினால் நிரந்தர சேதம் ஏற்படலாம் சாதனம் (எ.கா., சரியான உபகரணங்களை தரையிறக்குவதை உறுதி செய்தல் மற்றும் ஆன்டி-ஸ்டாடிக் அணிதல் மணிக்கட்டு பட்டா).

● ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை கூடாது 260 ° C ஐ விட அதிகமாக, மற்றும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். குறிப்பாக பின்வருவனவற்றில் கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, தி சாதனம் மின்சாரம் இல்லாத நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக இருக்க வேண்டும் அடித்தளமிட்டது.

● சாதனத்தைப் பயன்படுத்தும் போது, இயக்க மின்னழுத்தத்தை கண்டிப்பாக கடைபிடிக்கவும் தரவுத்தாளில் குறிப்பிடப்பட்டுள்ள தற்போதைய வரம்புகள். முக்கிய அளவுருக்கள்-இத் உட்பட (வாசல் மின்னோட்டம்), Iop அதிகபட்சம் (அதிகபட்ச இயக்க மின்னோட்டம்), Vop அதிகபட்சம் (அதிகபட்சம் இயக்க மின்னழுத்தம்), மற்றும் λc (மைய அலைநீளம்)-குறிப்பிடப்பட வேண்டும் குறிப்பாக ஏற்றுமதியின் போது வழங்கப்பட்ட சோதனை அறிக்கையில் குறிப்பு: செயல்பாடு முழுமையான அதிகபட்ச மதிப்பீடுகளுக்கு அப்பால் சாதனத்திற்கு நிரந்தர சேதம் ஏற்படலாம்.

தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

● உத்தரவாதக் காலம்:

1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.

● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:

இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:

(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.

(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.

(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.

(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.

(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.

(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.

1683nm 10mW Fiber Coupled Laser
