1. 1625nm இன் அறிமுகம் DFB BTF லேசர் டையோடு
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. ஆர்டர் தகவல்
7. தரவுத்தாள் மற்றும் சோதனைத்தாள்
8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்
9. முன்னணி நேரம்
10. செயல்பாட்டு குறிப்புகள்
11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

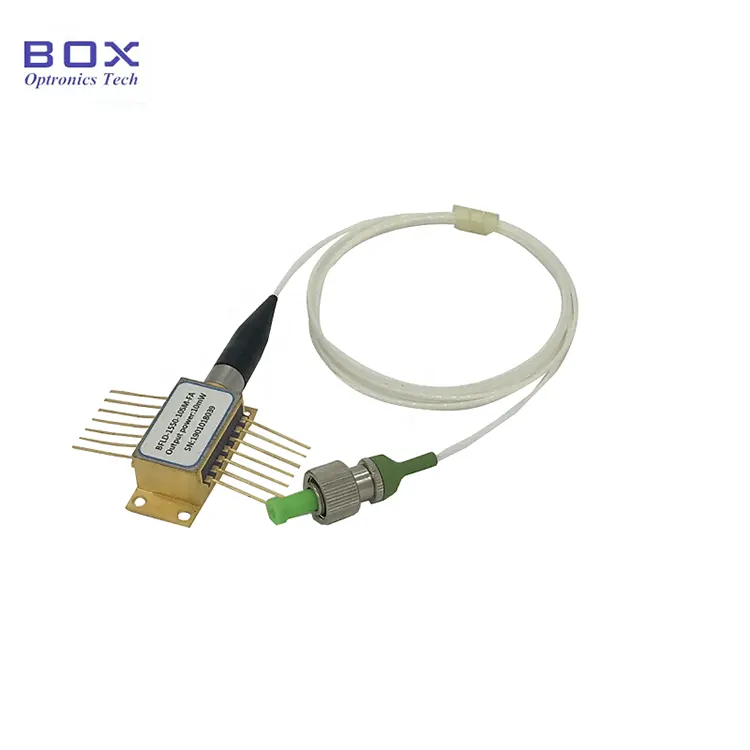

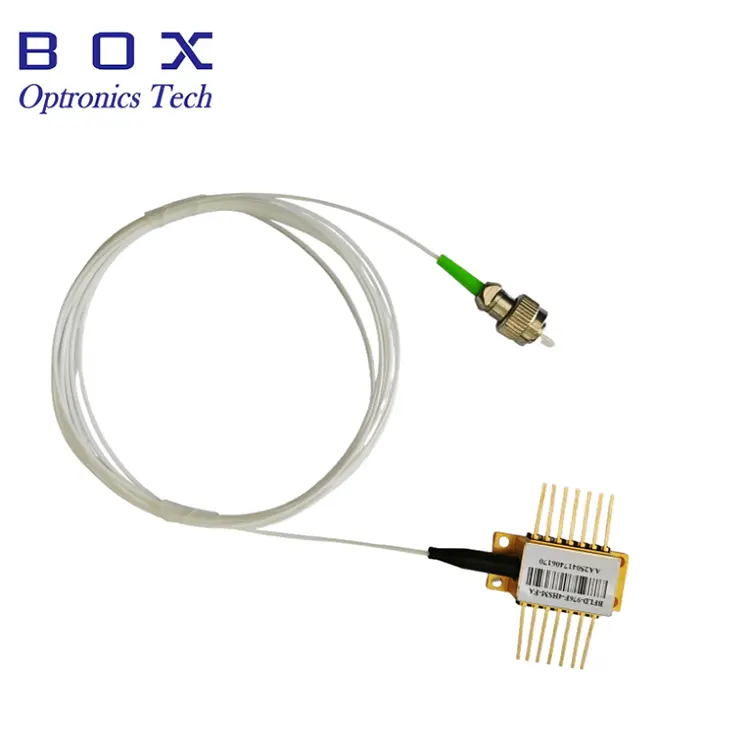

1625nm 10mW DFB பட்டர்ஃபிளை லேசர் டையோடு பல குவாண்டம் கிணறு DFB அமைப்பு மற்றும் 14-பின் பட்டாம்பூச்சி தொகுப்பு. இது ஒருங்கிணைக்கிறது TEC மற்றும் தெர்மிஸ்டர், SMF-28e ஒற்றை-முறை அல்லது துருவமுனைப்பு-பராமரிப்பை ஆதரிக்கிறது ஃபைபர் வெளியீடு, 1625nm இன் மைய அலைநீளம் மற்றும் ஒரு வழக்கமான வெளியீட்டு சக்தி 10மெகாவாட் இது உயர் SMSR மற்றும் சிறந்த ஸ்பெக்ட்ரல் செயல்திறன் கொண்டுள்ளது. தயவுசெய்து கட்டுப்படுத்தவும் மின்னோட்டம், மின்னழுத்தம் மற்றும் இணைவு வெப்பநிலையை இயக்கவும், ESD மற்றும் வெப்பநிலையை வழங்குகின்றன பாதுகாப்பு, மற்றும் முழுமையான அதிகபட்ச மதிப்பீடுகளை தாண்டக்கூடாது.
|
அளவுரு |
சின்னம் |
நிபந்தனை |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
|
இயக்க அலைநீளம் |
λC |
CW, 25℃ |
1622 |
1625 |
1628 |
nm |
|
ஆப்டிகல் வெளியீட்டு சக்தி |
PF |
— |
6 |
10 |
— |
மெகாவாட் |
|
வாசல் மின்னோட்டம் |
ITH |
25℃ |
— |
8 |
15 |
எம்.ஏ |
|
இயக்க மின்னோட்டம் |
ஐஓபி |
CW |
— |
— |
90 |
எம்.ஏ |
|
இயக்க மின்னழுத்தம் |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
பக்க பயன்முறையை அடக்குதல் விகிதம் |
எஸ்எம்எஸ்ஆர் |
— |
35 |
40 |
— |
dB |
|
ஆப்டிகல் தனிமைப்படுத்தல் |
ஐஎஸ்ஓ |
25℃ |
35 |
— |
— |
dB |
|
நிறமாலை அகலம் (-20 dB) |
Δλ |
— |
— |
0.1 |
1.0 |
nm |
|
துருவமுனைப்பு அழிவு விகிதம் |
ER |
PM ஃபைபர் |
18 |
— |
— |
dB |
|
அலைநீள வெப்பநிலை. குணகம் |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/℃ |
|
மின்னோட்டத்தை கண்காணிக்கவும் |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD இருண்ட மின்னோட்டம் |
ஐடி |
VRM=5V |
— |
— |
50 |
μA |
|
தெர்மிஸ்டர் எதிர்ப்பு |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
தெர்மிஸ்டர் பி-மதிப்பு |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● பல குவாண்டம் நன்றாக (MQW) விநியோகிக்கப்படும் கருத்து (DFB) லேசர்கள்;
● நார்ச்சத்து வகை SMF-28e அல்லது PM ஃபைபர் இருக்கலாம்;
● நிலையானது 10mW வெளியீடு, உயர் SMSR மற்றும் நல்ல ஒளியியல் தனிமைப்படுத்தல்;
● பரந்த வெப்பநிலை வரம்பு: -20~ +70℃.
● ஆப்டிகல் ஃபைபர் தகவல் தொடர்பு;
● ஆப்டிகல் ஃபைபர் சென்சார்;
● எத்திலீன்(C2H4) வாயு உணர்தல்.
● வழக்கமான ஸ்பெக்ட்ரம்: 1625nm, +/-3nm WL சகிப்புத்தன்மை.

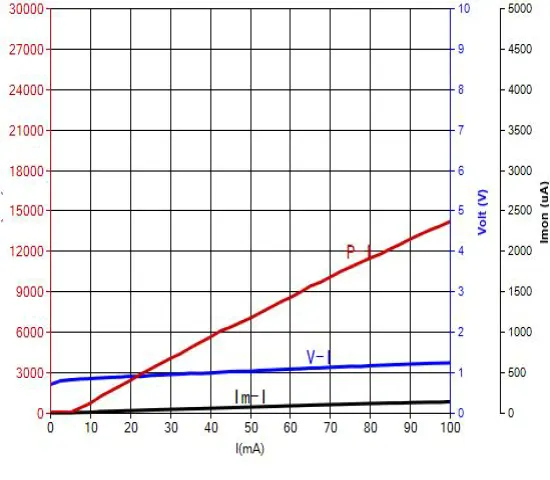

● PIV-1625nm 10mW DFB BTF லேசர் டையோடு
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பின்-அவுட் |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB லேசர் டையோடு |
1625:1625nm 1392:1392nm 760:760nm 1683:1683nm மற்றவை |
10:10மெகாவாட் மற்றவை |
எஸ்எம்: ஒற்றை முறை PM: போலரைசேஷன் பராமரித்தல்
|
FA: FC/APC SA: SC/APC மற்றவை |
NULL:வகை 1 2:வகை 2 |
எ.கா: BFLD-1625-10SM-FA
(ஆர்டர் தகவல்: 1625nm DFB BTF லேசர் டையோடு, 10mW வெளியீட்டு சக்தி, SM ஃபைபர், FC/APC இணைப்பான், வகை1 பின்-அவுட்)
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● செயல்படும் போது, இந்த சாதனம் அதிக தீவிரம் கொண்ட லேசர் கற்றையை வெளியிடுகிறது; செய்ய ஃபைபர் எண்ட் முகத்தை நேரடியாகப் பார்க்க வேண்டாம், அவ்வாறு செய்வதால் கண் காயம் ஏற்படலாம்.
● இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது; எனவே, கண்டிப்பாக கடைபிடித்தல் பேக்கேஜிங், போக்குவரத்து, ஆகியவற்றின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகள் தேவை. மற்றும் பயன்பாடு. கூடுதலாக, மின்சாரம் வழங்குவதைத் தடுக்க முன்னெச்சரிக்கைகள் எடுக்கப்பட வேண்டும் அலைகள், அவ்வாறு செய்யத் தவறினால் சாதனத்திற்கு நிரந்தர சேதம் ஏற்படலாம் (எ.கா., சரியான உபகரணங்களை தரையிறக்குவதை உறுதி செய்தல் மற்றும் நிலையான எதிர்ப்பு மணிக்கட்டு பட்டா அணிவது).
● ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை கூடாது 260 ° C ஐ விட அதிகமாக, மற்றும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். குறிப்பாக பின்வருவனவற்றில் கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, தி சாதனம் மின்சாரம் இல்லாத நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக இருக்க வேண்டும் அடித்தளமிட்டது.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
