CATV க்கான DWDM 14PIN பட்டர்ஃபிளை அனலாக் லேசர்

பொருளடக்கம்

1. DWDM இன் அறிமுகம் CATV க்கான 14PIN பட்டர்ஃபிளை அனலாக் லேசர்

2. தொழில்நுட்ப விவரக்குறிப்புகள்

3. தயாரிப்பு அம்சங்கள்

4. வழக்கமான பயன்பாடுகள்

5. தயாரிப்பு விவரங்கள்

6. ஆர்டர் தகவல்

7. தரவுத்தாள் மற்றும் சோதனைத்தாள்

8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்

9. முன்னணி நேரம்

10. செயல்பாட்டு குறிப்புகள்

11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

தயாரிப்பு அறிமுகம்

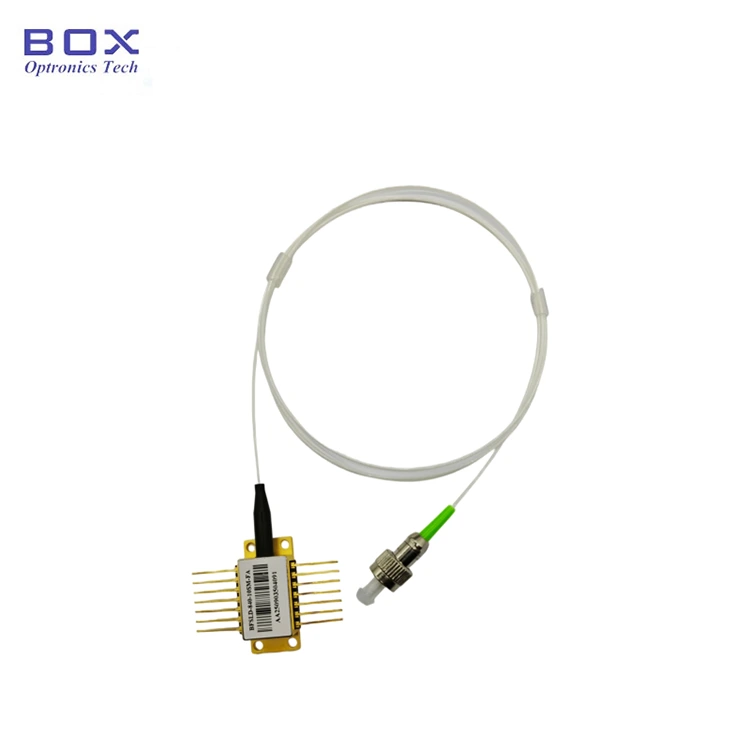

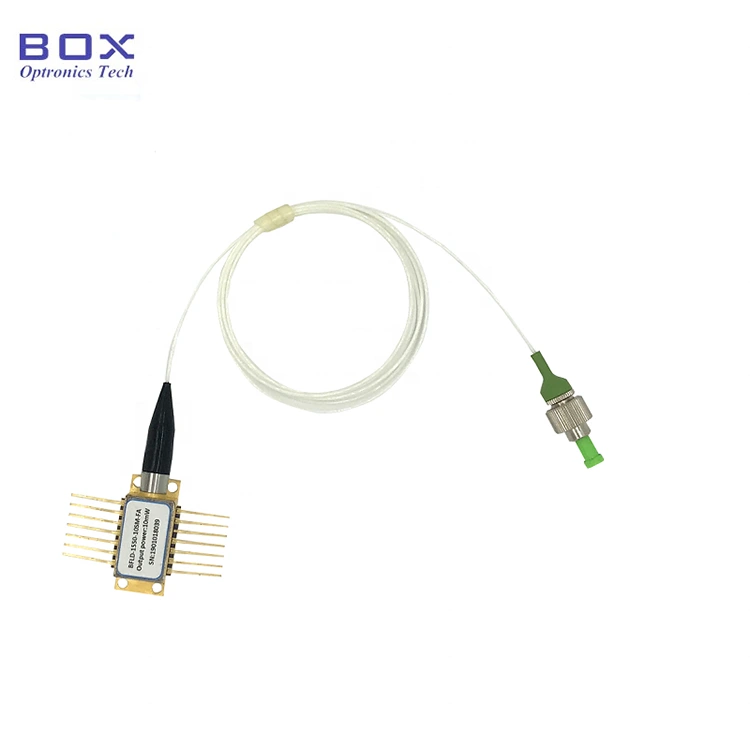

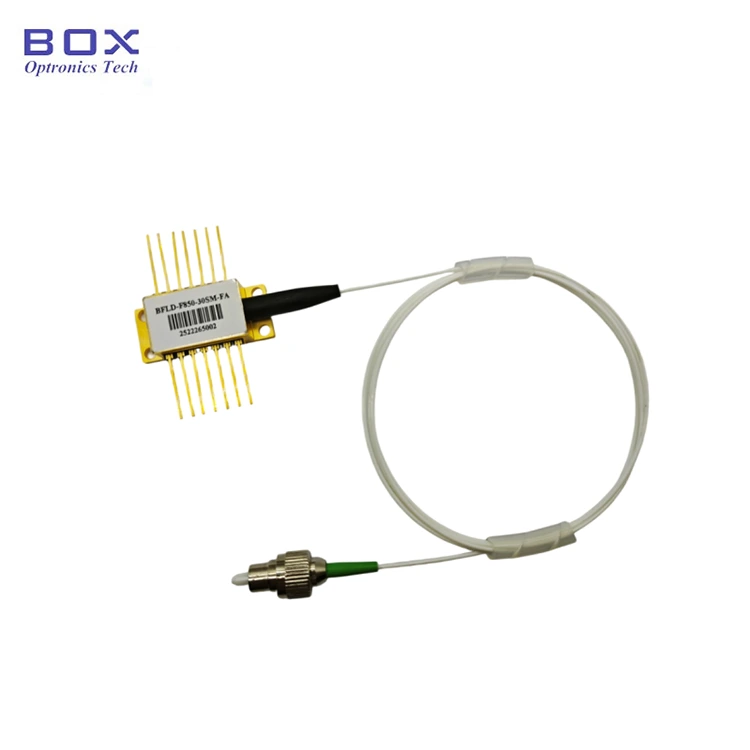

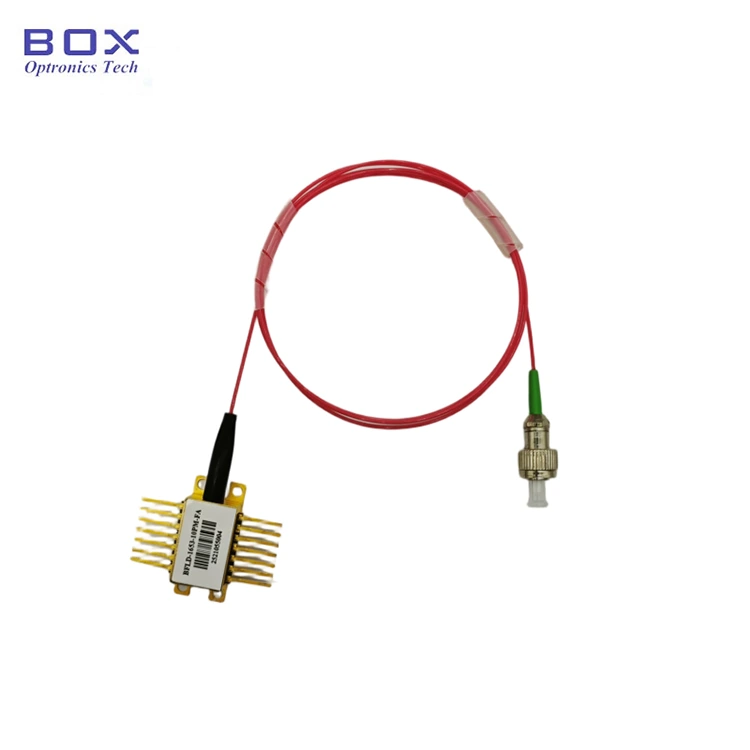

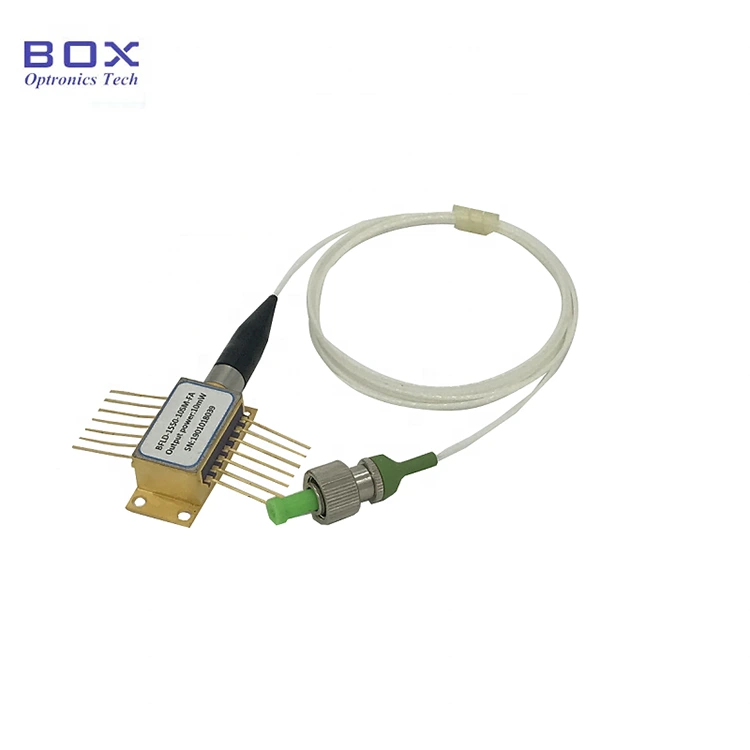

CATV க்கான DWDM 14PIN பட்டர்ஃபிளை அனலாக் லேசர் வடிவமைக்கப்பட்டுள்ளது மேம்பட்ட அனலாக் சிப், ஆப்டிகல் ஐசோலேட்டர் மற்றும் 10மெகாவாட் வெளியீட்டு சக்தியுடன். தொகுக்கப்பட்டது உள்ளமைக்கப்பட்ட தெர்மோஎலக்ட்ரிக் கூலர் (TEC) மற்றும் மானிட்டர் போட்டோடியோட் மூலம், இது வழங்குகிறது சிறந்த நேர்கோட்டுத்தன்மை, குறைந்த விலகல் மற்றும் உயர்ந்த அலைநீள நிலைத்தன்மை DWDM கட்டம். ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை அவசியம் 260 ° C க்கு மேல் இல்லை, மற்றும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும்.

தயாரிப்பு விவரக்குறிப்புகள்

தயாரிப்பு அம்சங்கள்

● ஃபைபர் வகை SMF-28e ஆக இருக்கலாம் அல்லது PMF-1550;

● வெளியீட்டு சக்தி 10mW அல்லது தனிப்பயனாக்கப்பட்டது;

● 14-முள் TEC மற்றும் Monitor PD உடன் BTF தொகுப்பு.

தயாரிப்பு பயன்பாடுகள்

● ஃபைபர் ஆப்டிக் தொடர்பு;

● DWDM அமைப்புகள்;

● CATV பரிமாற்றம்;

● ஆய்வக சோதனை உபகரணங்கள்.

தயாரிப்பு விவரங்கள்

● ITU கிரிட் சேனல் எண்ணிடல்

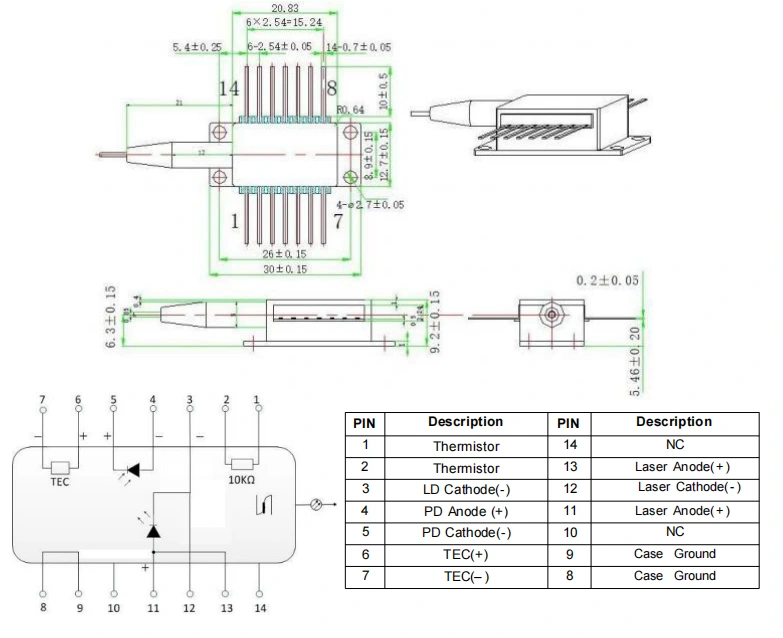

● வகை 1 தொகுப்பு வரைதல்&PIN-OUT வரையறை(அலகு:mm):DWDM 14PIN CATV க்கான பட்டர்ஃபிளை அனலாக் லேசர்

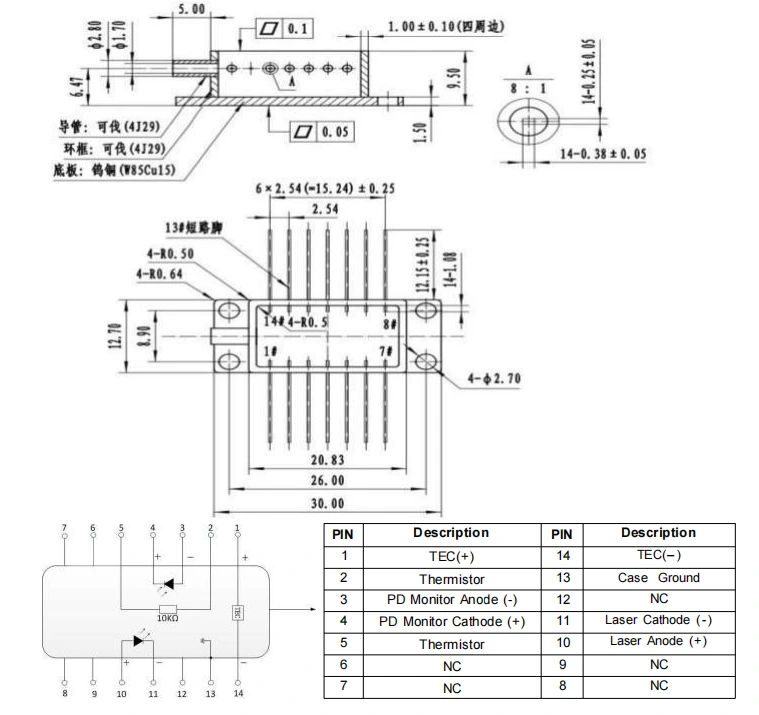

● வகை 2 தொகுப்பு வரைதல்&PIN-OUT வரையறை(அலகு:mm)-DWDM 14PIN CATV க்கான பட்டர்ஃபிளை அனலாக் லேசர்

ஆர்டர் செய்தல் தகவல்

எ.கா: BFLD-CH56-10SM-FA

(ஆர்டர் தகவல்: CATV க்கான DWDM 14PIN பட்டர்ஃபிளை அனலாக் லேசர், CH56: 1532.68nm, 10mW அவுட்புட் பவர், SM ஃபைபர், FC/APC கனெக்டர், டைப்1 பின்-அவுட்).

பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com

தரவுத்தாள் மற்றும் சோதனைத்தாள்

தரவுத்தாள்

சோதனைத்தாள்

மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்

● மேற்கோள் விதிமுறைகள்

(1) EXW:

உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.

(2) டிஏபி:

உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.

(3) மற்றவை

● பணம் செலுத்தும் விதிமுறைகள்

PayPal மற்றும் T/T கிடைக்கின்றன.

முன்னணி நேரம்

உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)

சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.

செயல்பாட்டு குறிப்புகள்

● ESD பாதுகாப்பு: இந்தச் சாதனம் மின்னியல்-உணர்திறன். எனவே, கடுமையான எதிர்ப்பு நிலையான பாதுகாப்பு நடவடிக்கைகள் வேண்டும் பேக்கேஜிங், போக்குவரத்து மற்றும் பயன்பாட்டின் போது கடைபிடிக்கப்பட வேண்டும். கூடுதலாக, மின் விநியோகம் அதிகரிப்பதைத் தடுக்க முன்னெச்சரிக்கை நடவடிக்கை எடுக்கப்பட வேண்டும் சாதனத்திற்கு நிரந்தர சேதம் ஏற்படலாம் (எ.கா., சரியான உபகரணங்களை உறுதிப்படுத்தவும் தரையிறக்கம் மற்றும் நிலையான எதிர்ப்பு மணிக்கட்டு பட்டையை அணியவும்).

● பின் சாலிடரிங் தேவைகள்: ஊசிகளாக இருந்தால் சாலிடரிங் செய்ய வேண்டும், சாலிடரிங் வெப்பநிலை 260 ° C ஐ விட அதிகமாக இருக்கக்கூடாது சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். என்பதில் குறிப்பாக கவனம் செலுத்துங்கள் பின்வருபவை: சாலிடரிங் செயல்பாட்டின் போது, சாதனம் சக்தியற்றதாக இருக்க வேண்டும் நிலை, மற்றும் சாலிடரிங் இரும்பு சரியாக தரையிறக்கப்பட வேண்டும்.

● மின்னோட்டத்தைப் பயன்படுத்தவும்: பவர்-அப் போது செயல்முறை, அதிக மின்னோட்டத்தை நேரடியாகப் பயன்படுத்த வேண்டாம், ஏனெனில் இது சிப்பை சேதப்படுத்தும். அதற்கு பதிலாக, சிப்பின் நுழைவாயிலுக்கு அருகில் உள்ள தற்போதைய நிலையில் சாதனத்தை இயக்கவும், பின்னர் படிப்படியாக தேவையான வரை சிறிய அதிகரிப்புகளில் மின்னோட்டத்தை அதிகரிக்கவும் நிலை அடையும்.

● TEC குளிரூட்டி: அனைத்து கூறுகளையும் இயக்கும் முன், முதலில் குளிரூட்டியை இயக்கவும், பின்னர் அதிகரிக்கும் பவர்-அப் படிகளுடன் தொடரவும் சிப் அதிக வெப்பம் மற்றும் அதிக சுமைகளைத் தடுக்கிறது.

தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

● உத்தரவாதக் காலம்:

1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.

● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:

இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:

(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.

(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.

(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.

(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.

(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.

(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
