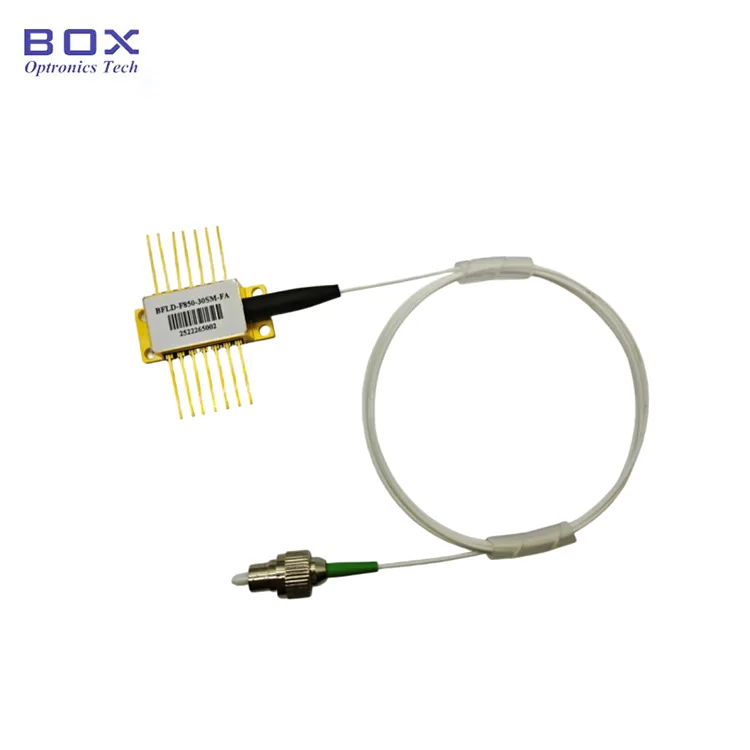

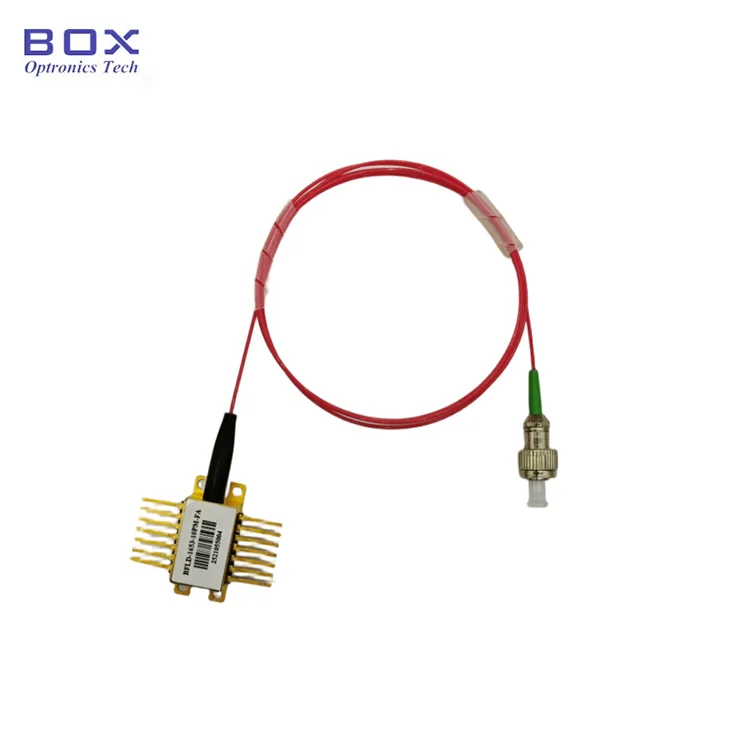

1310nm 100mW DFB லேசர்

Box Optronics ஆனது 1310nm 100mW DFB லேசரை வழங்குகிறது, இது ஆப்டிகல் தொடர்பு, உணர்தல் மற்றும் சோதனை பயன்பாடுகளை கோருவதற்காக வடிவமைக்கப்பட்ட பிரீமியம் ஃபைபர்-இணைந்த லேசர் மூலமாகும். இந்த சாதனம் பல குவாண்டம் கிணறு (MQW) விநியோகிக்கப்பட்ட பின்னூட்டம் (DFB) கட்டமைப்பைக் கொண்டுள்ளது, இது விதிவிலக்கான அலைநீள நிலைத்தன்மை, உயர் பக்க-முறை அடக்க விகிதம் மற்றும் 120mW வரை ஒற்றை-முறை ஃபைபர் வெளியீட்டு சக்தியை வழங்குகிறது.

ஒருங்கிணைந்த TEC கூலர், தெர்மிஸ்டர், ஆப்டிகல் ஐசோலேட்டர் மற்றும் மானிட்டர் ஃபோட்டோடியோட் ஆகியவற்றுடன் நிலையான 14-பின் பட்டாம்பூச்சி தொகுப்பில் வைக்கப்பட்டுள்ளது, இந்த லேசர் OC-48 பின்அவுட் தரநிலைகளுடன் இணக்கமானது. உயர்-சக்தி சோதனை அமைப்புகள், ஃபைபர் ஆப்டிக் உணர்திறன் நெட்வொர்க்குகள் அல்லது அடுத்த தலைமுறை தகவல் தொடர்பு அமைப்புகளுக்கு, Box Optronics கடுமையான தரக் கட்டுப்பாடு மற்றும் உலகளாவிய தொழில்நுட்ப ஆதரவுடன் நம்பகமான செயல்திறனை வழங்குகிறது.

முக்கிய அம்சங்கள்-1310nm 100mW DFB லேசர்

● உயர் ஆப்டிகல் வெளியீட்டு சக்தி: வழக்கமான 120mW வரை (SM ஃபைபர்)

● உயர்ந்த அலைநீள நிலைத்தன்மைக்கான மல்டி-குவாண்டம் கிணறு (MQW) DFB அமைப்பு

● உயர் பக்க-முறை அடக்க விகிதம் (SMSR): >35dB வழக்கமானது

● பின்-பிரதிபலிப்பு பாதுகாப்பிற்கான உள்ளமைக்கப்பட்ட ஆப்டிகல் ஐசோலேட்டர்

● துல்லியமான அலைநீளக் கட்டுப்பாட்டிற்காக ஒருங்கிணைந்த TEC குளிரூட்டி மற்றும் தெர்மிஸ்டர்

● நிகழ்நேர ஆற்றல் கண்காணிப்புக்கு ஃபோட்டோடியோடைக் கண்காணிக்கவும்

● ஒற்றை-முறை (SM) அல்லது துருவமுனைப்பு-பராமரிப்பு (PM) ஃபைபர் விருப்பங்கள்

● நிலையான FC/APC ஃபைபர் இணைப்பு (தனிப்பயனாக்கக்கூடியது)

● OC-48 பின்அவுட் இணக்கமானது, தொழில்துறை தரமான 14-பின் பட்டாம்பூச்சி தொகுப்பு

வழக்கமான பயன்பாடுகள்-1310nm 100mW DFB லேசர்

● உயர் சக்தி ஆப்டிகல் சோதனை மற்றும் அளவீட்டு அமைப்புகள்

● ஃபைபர் ஆப்டிக் கம்யூனிகேஷன் டிரான்ஸ்மிட்டர்கள் மற்றும் டிரான்ஸ்ஸீவர்கள்

● ஆப்டிகல் பெருக்கி விதை ஆதாரங்கள்

● FMCW LiDAR

● ஆராய்ச்சி மற்றும் மேம்பாட்டு ஆய்வகங்கள்

● தொழில்துறை செயல்முறை கண்காணிப்பு மற்றும் கட்டுப்பாடு

தொழில்நுட்ப விவரக்குறிப்புகள்-1310nm 100mW DFB லேசர்

முழுமையான அதிகபட்ச மதிப்பீடுகள்

ஆப்டிகல்-எலக்ட்ரிகல் குணாதிசயங்கள் (T=25°C, IF=IOP)

தயாரிப்பு விவரங்கள்-1310nm 100mW DFB லேசர்

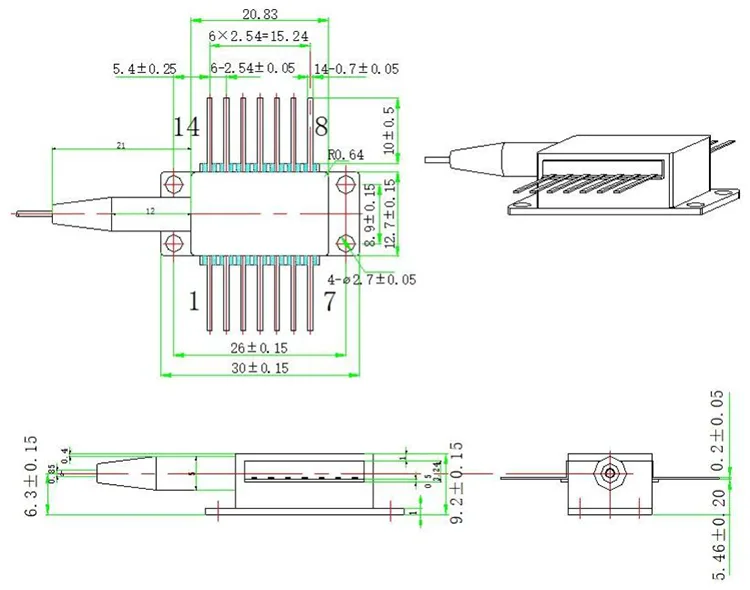

தொகுப்பு பரிமாணங்கள்

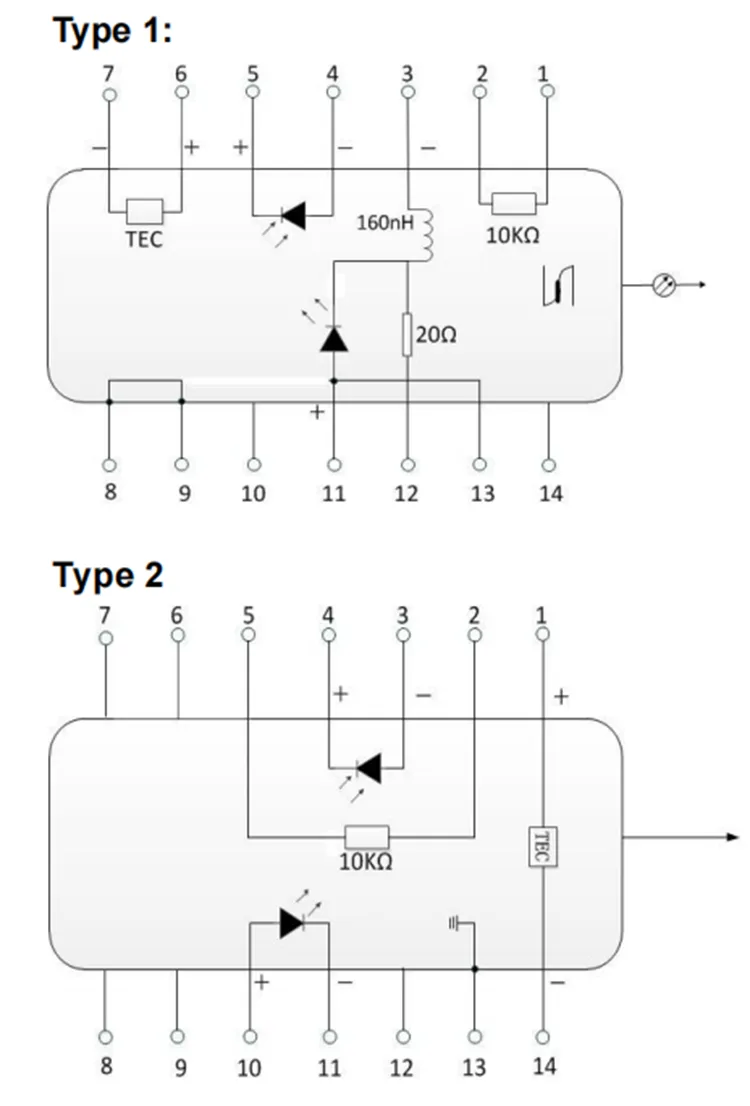

பின்அவுட் வரையறை (வகை 1)

பின்அவுட் வரையறை (வகை2)

பாக்ஸ் ஆப்ட்ரானிக்ஸ் ஏன் தேர்வு செய்ய வேண்டும்?

● ✓ 10+ வருட தொழில்முறை லேசர் டையோடு உற்பத்தி அனுபவம்

● ✓ ஏற்றுமதிக்கு முன் 100% சோதனையுடன் கடுமையான தரக் கட்டுப்பாடு

● ✓ நிலையான மொத்த விநியோகத் திறனுடன் போட்டி விலை நிர்ணயம்

● ✓ அலைநீளம், சக்தி, ஃபைபர் மற்றும் தொகுப்புக்கான நெகிழ்வான தனிப்பயனாக்குதல் விருப்பங்கள்

● ✓ 7×24 மணிநேர தொழில்நுட்ப ஆதரவு மற்றும் விரைவான பதில்

● ✓ மதிப்பீட்டிற்கு மாதிரி சோதனை உள்ளது

● ✓ ISO9001:2015 சான்றளிக்கப்பட்ட தர மேலாண்மை அமைப்பு

● ✓ DHL, UPS, FedEx எக்ஸ்பிரஸ் டெலிவரி மூலம் உலகளாவிய ஷிப்பிங்

ஆர்டர் தகவல்

பகுதி எண்

BFLD - XXXX - XX - XX - X

எடுத்துக்காட்டு:BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-pinButterfly Laser டையோடு, PM ஃபைபர், FC/APC கனெக்டர், டைப்-2 பின்-அவுட்

கிடைக்கும் தனிப்பயனாக்குதல் விருப்பங்கள்

● மைய அலைநீளம்: 1270~1650nm (தனிப்பயன் அலைநீளங்கள் உள்ளன)

● வெளியீட்டு சக்தி: 10mW, 20mW, மற்றவை

● ஃபைபர் வகை: ஒற்றைப் பயன்முறை ஃபைபர், துருவமுனைப்பைப் பராமரிக்கும் ஃபைபர்

● ஃபைபர் நீளம்: 1மீ, 1.5மீ, 2மீ (தனிப்பயன் நீளம்)

● கனெக்டர் வகை: FC/APC, FC/UPC, SC/APC, LC/APC, வெர் ஃபைபர்

● பின்அவுட் உள்ளமைவு: வகை 1, வகை 2

தனிப்பயன் தேவைகளுக்கு, எங்கள் விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும்:

மின்னஞ்சல்: sales06@boxoptronics.com

தொலைபேசி: +86-13322933691

இணையதளம்: www.boxphotonics.com

தரவுத்தாள் மற்றும் சோதனை அறிக்கை

ஒவ்வொரு அலகும் அளவிடப்பட்ட செயல்திறன் அளவுருக்களை ஆவணப்படுத்தும் விரிவான சோதனை அறிக்கையுடன் அனுப்பப்படுகிறது. சோதனைத் தாளில் விரிவான விவரக்குறிப்புகள், செயல்திறன் வளைவுகள் மற்றும் கவனக் குறிப்புகள் உள்ளன.

● ஒவ்வொரு யூனிட்டிலும் தனிப்பட்ட சோதனை அறிக்கை சேர்க்கப்பட்டுள்ளது

● வழக்கமான நிறமாலை மற்றும் சக்தி வளைவுகள் வழங்கப்பட்டுள்ளன

தரவுத்தாள்

குறிப்புக்கான சோதனை அறிக்கை

மேற்கோள் மற்றும் கட்டண விதிமுறைகள்

மேற்கோள் விதிமுறைகள்

● EXW (Ex Works): உங்களிடம் DHL/UPS/FedEx கணக்கு இருந்தால் பரிந்துரைக்கப்படும். உங்கள் கணக்கைப் பயன்படுத்தி நாங்கள் அனுப்புகிறோம்; எங்களால் ஷிப்பிங் கட்டணம் வசூலிக்கப்படவில்லை.

● DAP (இடத்தில் டெலிவரி செய்யப்பட்டது): உங்களிடம் கூரியர் கணக்கு இல்லையென்றால், ப்ரீபெய்டு சரக்கு மூலம் ஷிப்பிங்கை நாங்கள் ஏற்பாடு செய்யலாம்.

● பிற விதிமுறைகள்: விவாதிக்க எங்களைத் தொடர்பு கொள்ளவும்.

கட்டண விதிமுறைகள்

● PayPal: மாதிரிகள் மற்றும் சிறிய ஆர்டர்களுக்கு விரைவான மற்றும் பாதுகாப்பான கட்டணம்

● T/T (வங்கி பரிமாற்றம்): சாதாரண உற்பத்தி ஆர்டர்களுக்கான நிலையான கட்டண முறை

● அலிபாபா வர்த்தக உத்தரவாதம்: வாங்குபவர் உத்தரவாதத்துடன் ஆன்லைன் பரிவர்த்தனைகளுக்கு பாதுகாப்பான ஆர்டர் பாதுகாப்பு

● நெகிழ்வான கட்டண விதிமுறைகள்: நீண்ட கால அல்லது மூலோபாய கூட்டாளர்களுக்கு பேச்சுவார்த்தைக்குட்பட்டது

முன்னணி நேரம்

● நிலையான உற்பத்தி: ~10 வேலை நாட்கள்

● கையிருப்பில் உள்ள பொருட்கள்: ஏற்றுமதிக்கு 2-3 வேலை நாட்கள்

● தனிப்பயன் உள்ளமைவுகள்: 15-20 வேலை நாட்கள்

● தொகுதி ஆர்டர்கள்: தயாரிப்பு அட்டவணைக்கு தொடர்பு கொள்ளவும்

● சர்வதேச ஷிப்பிங்: 3-5 வேலை நாட்கள் (DHL/UPS/FedEx எக்ஸ்பிரஸ்)

● விரைவுபடுத்தப்பட்ட சேவை: கோரிக்கையின் பேரில் கிடைக்கும் (கூடுதல் கட்டணம் விதிக்கப்படலாம்)

செயல்பாட்டு குறிப்புகள் மற்றும் கையாளுதல்

ESD பாதுகாப்பு

இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது. பேக்கேஜிங், போக்குவரத்து மற்றும் பயன்பாட்டின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகளை கண்டிப்பாக கடைபிடிக்க வேண்டும். அவ்வாறு செய்யத் தவறினால் சாதனத்திற்கு நிரந்தர சேதம் ஏற்படலாம்.

● எப்பொழுதும் கையாளும் போது ஆன்டி-ஸ்டேடிக் மணிக்கட்டு பட்டையை அணியவும்

● சரியாக தரையிறக்கப்பட்ட ஆன்டி-ஸ்டேடிக் மேட்டில் வேலை செய்யுங்கள்

● எல்லா உபகரணங்களும் சரியாக தரையிறக்கப்பட்டுள்ளதா என்பதை உறுதிப்படுத்தவும்

● பின்கள் மற்றும் ஃபைபர் கனெக்டரை நேரடியாகத் தொடுவதைத் தவிர்க்கவும்

பவர் சப்ளை பரிசீலனைகள்

● ஒழுங்குபடுத்தப்பட்ட, குறைந்த இரைச்சல் மின்னோட்ட மூலத்தைப் பயன்படுத்தவும்

● சேதத்தைத் தடுக்க சரியான மின்னோட்ட வரம்பைச் செயல்படுத்தவும்

● பவர் சப்ளை அதிகரிப்பு மற்றும் மின்னழுத்த ஸ்பைக்குகளைத் தவிர்க்கவும்

● அதிகபட்ச முன்னோக்கி நடப்பு மதிப்பீட்டை ஒருபோதும் மீறாதீர்கள்

● லேசர் மின்னோட்டத்தைப் பயன்படுத்துவதற்கு முன்பு எப்போதும் TEC குளிரூட்டியை இயக்கவும்

ஃபைபர் கையாளுதல்

● நார்ச்சத்து அதிகமாக வளைவதைத் தவிர்க்கவும்

● ஃபைபர் பிக்டெயிலை இழுக்கவோ அல்லது திருப்பவோ வேண்டாம்

● இணைப்புக்கு முன் ஃபைபர் இணைப்பிகளை சுத்தம் செய்யவும்

● கனெக்டர் பயன்பாட்டில் இல்லாதபோது எப்போதும் டஸ்ட் கேப்களைப் பயன்படுத்தவும்

● பயன்படுத்தும் முன் ஃபைபர் எண்ட்-ஃபேஸ் சேதம் உள்ளதா எனப் பரிசோதிக்கவும்

வெப்ப மேலாண்மை

● உகந்த செயல்திறனுக்காக சாதனத்தை சரியான ஹீட் சிங்கில் ஏற்றவும்

● பேக்கேஜ் மற்றும் ஹீட் சிங்க் இடையே நல்ல வெப்ப தொடர்பை உறுதிப்படுத்தவும்

● சிறந்த வெப்ப பரிமாற்றத்திற்கு வெப்ப இடைமுகப் பொருளை (வெப்ப கிரீஸ்/பேட்) பயன்படுத்தவும்

● நம்பகத்தன்மைக்காக குறிப்பிட்ட வெப்பநிலை வரம்பிற்குள் செயல்படவும்

● அலைநீள நிலைப்படுத்தலுக்கு போதுமான வெப்பமயமாதல் நேரத்தை அனுமதிக்கவும்

தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

உத்தரவாதக் காலம்

Box Optronics இந்த தயாரிப்பை வாங்கிய நாளிலிருந்து 12 மாதங்களுக்கு பொருட்கள் மற்றும் வேலைப்பாடுகளில் குறைபாடுகள் இல்லாமல் இருக்க வேண்டும் என்று உத்தரவாதம் அளிக்கிறது. உத்தரவாதக் காலத்தின் போது, ​​குறைபாடுள்ள தயாரிப்புகளை எங்கள் விருப்பப்படி இலவசமாக சரிசெய்வோம் அல்லது மாற்றுவோம்.

உத்தரவாத விலக்குகள்

பின்வரும் நிபந்தனைகள் இலவச உத்தரவாதத்தின் கீழ் இல்லை:

● இயற்கை காரணிகள் (மின்னல், வெள்ளம் போன்றவை) அல்லது சுற்றுச்சூழல் தாக்கங்களால் ஏற்படும் சேதம்

● தவறான செயல்பாடு அல்லது பயனரின் தவறான பயன்பாடு காரணமாக ஏற்படும் செயலிழப்புகள்

● மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்

● அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்க்கும் முயற்சிகள்

● வீட்டின் மீது மாற்றப்பட்ட அல்லது முழுமையடையாத உத்தரவாத லேபிள்கள்

● கப்பலுக்குப் பிறகு போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு

● அதிகபட்ச மதிப்பீடுகள் அல்லது இயக்க நிலைமைகளை மீறுவதால் ஏற்படும் சேதம்

விற்பனைக்குப் பிந்தைய ஆதரவு

● விரைவான பதில் நேரம்: வணிக நாட்களில் 24 மணிநேரத்திற்குள்

● தொலைநிலை சரிசெய்தல் மற்றும் பயன்பாட்டு ஆதரவு

● உத்தரவாத காலத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவை கிடைக்கும்

● தனிப்பயன் தொழில்நுட்ப ஆலோசனை சேவைகள்
