1530nm 40mW DFB ஃபைபர் இணைக்கப்பட்ட லேசர்

ஒரு தொழில்முறை ஆப்டோ எலக்ட்ரானிக் கூறு உற்பத்தியாளரான Box Optronics, 1530nm 40mW DFB ஃபைபர் இணைந்த லேசர்களை ஒரு உள்ளமைக்கப்பட்ட ஆப்டிகல் ஐசோலேட்டர், TEC கூலிங் மற்றும் சோதனை சாதனங்கள் மற்றும் உயர்-பவர் ஆப்டிகல் அமைப்புகளுக்கான கண்காணிப்பு PD ஆகியவற்றுடன் ஒருங்கிணைக்கிறது.
உலகளாவிய உபகரண உற்பத்தியாளர்கள் மாதிரிகள் பற்றி திறம்பட விசாரிக்கவும் ஆப்டிகல் செயல்திறனைச் சரிபார்க்கவும் முழு மின்-ஆப்டிகல் சோதனை அறிக்கைகள், நெகிழ்வான மாதிரி ஆதரவு மற்றும் நிலையான வெகுஜன உற்பத்தி வழங்கல் ஆகியவற்றை நாங்கள் வழங்குகிறோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தயாரிப்பு கண்ணோட்டம்-1530nm 40mW DFB ஃபைபர் கப்பிடு லேசர்

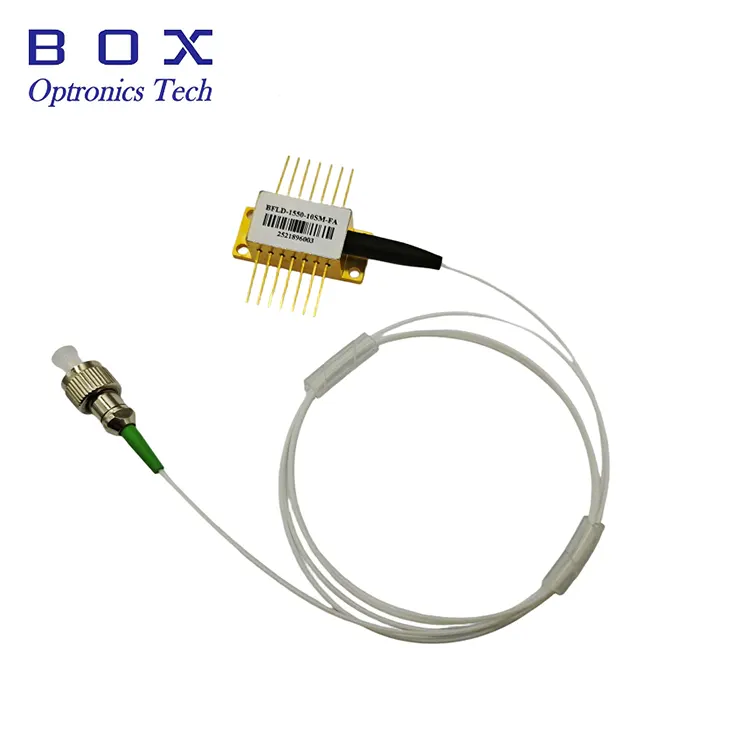

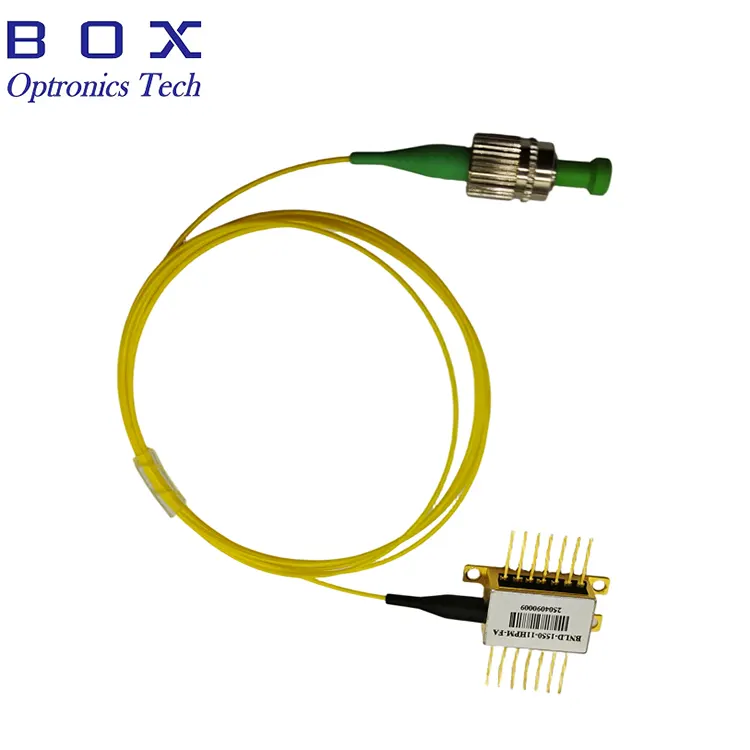

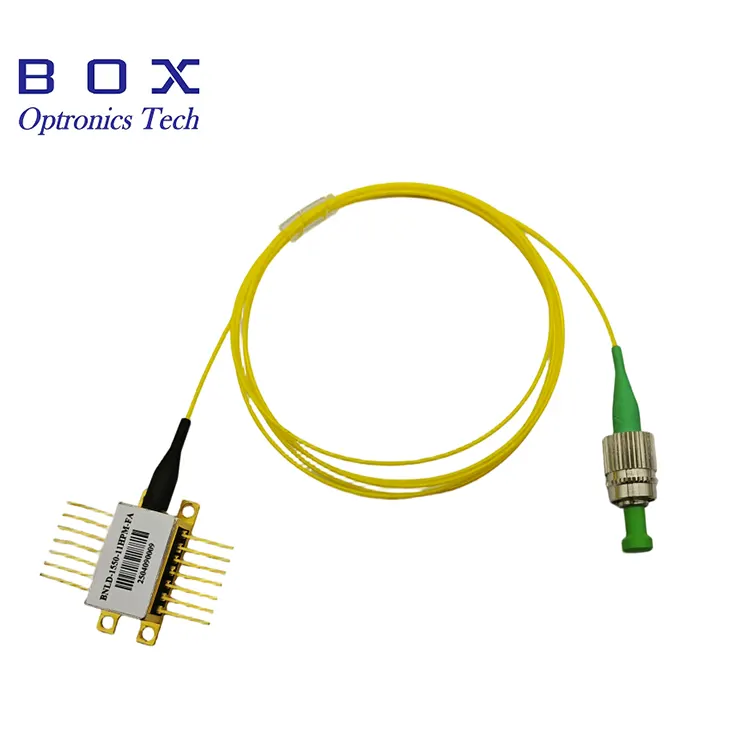

1530nm 40mW DFB ஃபைபர் இணைக்கப்பட்ட லேசர் (மாடல் BFLD-1530-40SM-FA) என்பது நிலையான, அதிக சக்தி கொண்ட ஒற்றை-முறை ஆப்டிகல் வெளியீடு தேவைப்படும் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட உயர் செயல்திறன் கொண்ட பகிர்ந்தளிக்கப்பட்ட பின்னூட்ட லேசர் டையோடு ஆகும். FC/APC இணைப்பியுடன் கூடிய ஒற்றை-முறை ஃபைபர் மூலம் குறைந்தபட்சம் 40mW ஆப்டிகல் வெளியீட்டு ஆற்றலை வழங்கும், இந்த சாதனம் பின்-பிரதிபலிப்பைத் தடுக்கவும் நிலையான செயல்பாட்டை உறுதிப்படுத்தவும் உள்ளமைக்கப்பட்ட ஆப்டிகல் ஐசோலேட்டரைக் கொண்டுள்ளது.

ஒருங்கிணைக்கப்பட்ட தெர்மோஎலக்ட்ரிக் கூலர் (TEC) மற்றும் துல்லியமான அலைநீளம் மற்றும் சக்தி நிலைப்படுத்தலுக்கான தெர்மிஸ்டருடன் 14-முள் பட்டாம்பூச்சி தொகுப்பில் வைக்கப்பட்டுள்ளது, லேசர் சிறந்த பக்க-முறை அடக்க விகிதம் (≥35dB) மற்றும் இயக்க வெப்பநிலை வரம்பில் நம்பகமான செயல்திறனை வழங்குகிறது. OC-48 இணக்கமான பின்அவுட் ஏற்கனவே உள்ள கணினி வடிவமைப்புகளில் ஒருங்கிணைப்பை எளிதாக்குகிறது.

இந்த லேசர் ஆப்டிகல் டெஸ்டிங் சிஸ்டம்ஸ், ஹை-பவர் ஆப்டிகல் சிஸ்டம்ஸ், ஃபைபர் ஆப்டிக் சென்சிங் அப்ளிகேஷன்ஸ் மற்றும் நிலையான, அதிக சக்தி கொண்ட 1530என்எம் லேசர் மூலங்கள் தேவைப்படும் கருவிகளுக்கு மிகவும் பொருத்தமானது.

முக்கிய அம்சங்கள்-1530nm 40mW DFB ஃபைபர் இணைக்கப்பட்ட லேசர்

· உயர் ஆப்டிகல் வெளியீட்டு சக்தி: குறைந்தபட்சம் 40 மெகாவாட், வழக்கமான 50 மெகாவாட் (SM ஃபைபர் வெளியீடு)

· மைய அலைநீளம்: 1530nm (வரம்பு: 1527–1533nm)

· உயர் பக்க-முறை அடக்க விகிதம் (SMSR): ≥35dB

· பின்-பிரதிபலிப்பு பாதுகாப்பிற்கான உள்ளமைக்கப்பட்ட ஆப்டிகல் ஐசோலேட்டர்

· எப்சி/ஏபிசி இணைப்பான் கொண்ட ஒற்றை-முறை ஃபைபர் பிக்டெயில்

· ஒருங்கிணைக்கப்பட்ட TEC மற்றும் தெர்மிஸ்டருடன் 14-பின் பட்டாம்பூச்சி தொகுப்பு

· ஓசி-48 பின்அவுட் எளிதான சிஸ்டம் ஒருங்கிணைப்புக்கு இணக்கமானது

· பவர் கண்காணிப்புக்கான ஒருங்கிணைந்த மானிட்டர் ஃபோட்டோடியோட்

· TEC கட்டுப்பாட்டின் மூலம் துல்லியமான அலைநீளம் மற்றும் சக்தி நிலைப்படுத்தல்

· குறைந்த வரம்பு மின்னோட்டம்: வழக்கமான 20mA

· நீண்ட கால நம்பகத்தன்மைக்கான ஹெர்மீடிக் பட்டாம்பூச்சி தொகுப்பு

வழக்கமான பயன்பாடுகள்-1530nm 40mW DFB ஃபைபர் இணைக்கப்பட்ட லேசர்

· ஆப்டிகல் சோதனை மற்றும் அளவீட்டு அமைப்புகள்

· ஃபைபர் ஆப்டிக் சென்சிங் மற்றும் விநியோகிக்கப்பட்ட உணர்திறன் பயன்பாடுகள்

· ஆப்டிகல் பெருக்கி விதை லேசர்கள் மற்றும் சமிக்ஞை மூலங்கள்

· அலைநீளப் பிரிவு மல்டிபிளக்சிங் (WDM) அமைப்புகள்

· ஆப்டிகல் கம்யூனிகேஷன் சோதனை உபகரணங்கள்

· ஆய்வகம் மற்றும் ஆராய்ச்சி கருவி

· ஃபோட்டானிக் கூறுகளின் தன்மை மற்றும் சோதனை

· ஆப்டிகல் ஸ்பெக்ட்ரம் பகுப்பாய்வு மற்றும் அளவீடு

· தொழில்துறை லேசர் அமைப்புகள் மற்றும் OEM ஒருங்கிணைப்பு

தயாரிப்பு விவரக்குறிப்புகள்-1530nm 40mW DFB ஃபைபர் இணைக்கப்பட்ட லேசர்

முழுமையான அதிகபட்ச மதிப்பீடுகள்

அளவுரு	சின்னம்	நிபந்தனை	மதிப்பீடு	அலகு
லேசர் முன்னோக்கி மின்னோட்டம்	IF	-	300	எம்.ஏ
தலைகீழ் மின்னழுத்தம்	வி.ஆர்	CW	-2.0	V
ESD மின்னழுத்தம்	-	-	500	V
இயக்க வெப்பநிலை	மேல்	வழக்கு வெப்பநிலை	0 ~ +70	°C
சேமிப்பு வெப்பநிலை	TSTG	சுற்றுப்புற வெப்பநிலை	-40 ~ +85	°C

எலக்ட்ரோ-ஆப்டிகல் குணாதிசயங்கள் (T = 25°C, IF = IOP)

அளவுரு	சின்னம்	சோதனை நிலை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்.	அதிகபட்சம்.	அலகு
இயக்க அலைநீளம்	λC	CW, 25°C	1527	1530	1533	nm
ஆப்டிகல் அவுட்புட் பவர்	PF	எஸ்எம் ஃபைபர்	40	50	-	மெகாவாட்
வாசல் மின்னோட்டம்	ITH	25°C	14	20	50	எம்.ஏ
இயக்க மின்னோட்டம்	ஐஓபி	CW	-	200	300	எம்.ஏ
இயக்க மின்னழுத்தம்	VOP	25°C	-	-	3.0	V
பக்க பயன்முறை அடக்குமுறை விகிதம்	எஸ்எம்எஸ்ஆர்	-	35	-	-	dB
TEC மின்னோட்டம்	ITEC	-	-1.5	-	2.5	A
TEC மின்னழுத்தம்	VTEC	-	-2.5	-	3.8	V
தெர்மிஸ்டர் எதிர்ப்பு	RTH	25°C	9.5	10	10.5	kΩ
தெர்மிஸ்டர் பி-மதிப்பு	β	25°C/80°C	-	3950	-	K

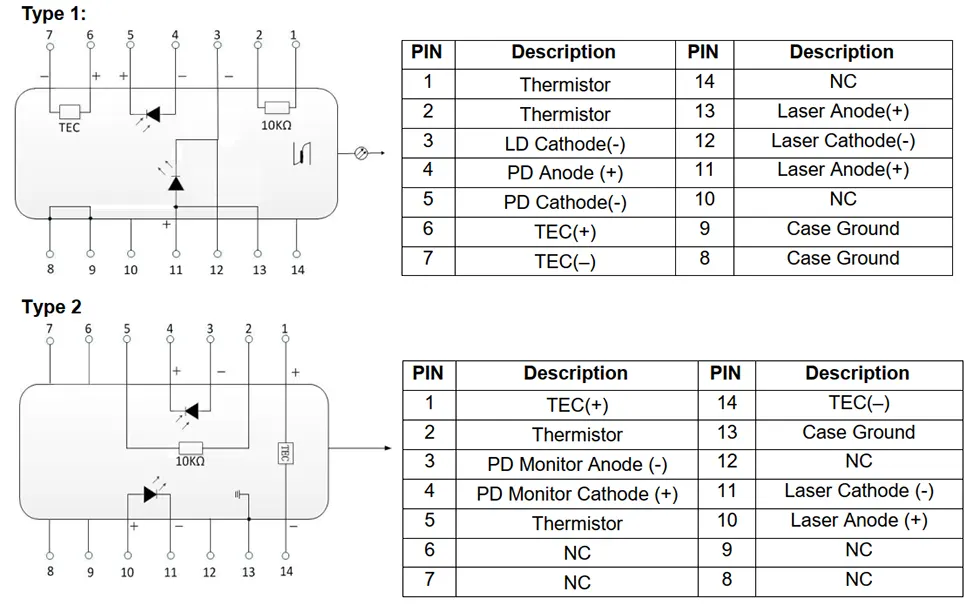

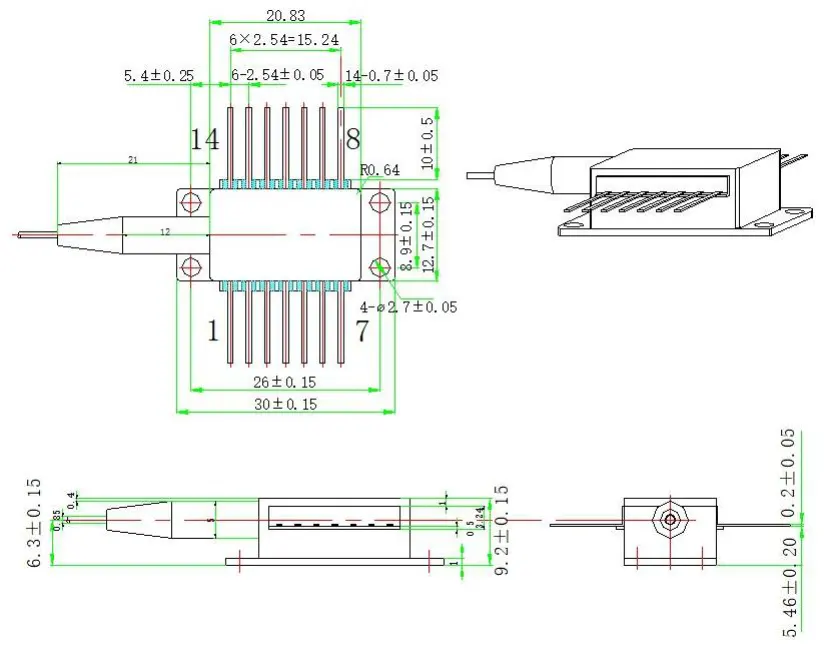

தொகுப்பு மற்றும் பின் வரையறை-1530nm 40mW DFB ஃபைபர் இணைக்கப்பட்ட லேசர்

ஆர்டரிங் தகவல்-1530nm 40mW DFB ஃபைபர் கப்பிடு லேசர்

கிடைக்கும் மாதிரிகள்

மாதிரி எண்	அலைநீளம்		வெளியீட்டு சக்தி	தொகுப்பு	ஃபைபர்/கனெக்டர்
BFLD-1530-40SM-FA	1530nm	40 மெகாவாட் நிமிடம்		14-முள் பட்டாம்பூச்சி	SMF, FC/APC

குறிப்பு: சி-பேண்டிற்குள் தனிப்பயன் அலைநீளங்கள், மாற்று ஆற்றல் நிலைகள், வெவ்வேறு ஃபைபர் நீளங்கள் மற்றும் இணைப்பு விருப்பங்கள் கோரிக்கையின் பேரில் கிடைக்கும். தனிப்பயன் கட்டமைப்பு விலை மற்றும் முன்னணி நேரத்திற்கு எங்கள் விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும்.

பாக்ஸ் ஆப்ட்ரானிக்ஸ் டிஎஃப்பி லேசர்களை ஏன் தேர்வு செய்ய வேண்டும்?

· நிலையான அலைநீளம் மற்றும் ஆற்றல் விவரக்குறிப்புகளுடன் நிரூபிக்கப்பட்ட DFB லேசர் சிப் தொழில்நுட்பம்

· 100% செயல்பாட்டு சோதனை மற்றும் ஷிப்மென்ட்டுக்கு முன் பர்ன்-இன் ஸ்கிரீனிங்

· தொழிற்சாலை நேரடி விநியோகத்துடன் போட்டி விலை நிர்ணயம்

· நெகிழ்வான ஆர்டர் அளவுகள் — R&D முன்மாதிரிகள் மற்றும் தொகுதி உற்பத்தி ஆகிய இரண்டிற்கும் ஆதரவு

· அலைநீளம், சக்தி, ஃபைபர் நீளம், இணைப்பான் மற்றும் பின் உள்ளமைவுக்கான தனிப்பயனாக்குதல் விருப்பங்கள்

· உற்பத்தி திட்டங்கள் மற்றும் கணினி ஒருங்கிணைப்புக்கான நீண்ட கால விநியோக நிலைத்தன்மை

· நம்பகமான செயல்பாட்டிற்காக ஒருங்கிணைந்த TEC உடன் ஹெர்மீடிக் பட்டாம்பூச்சி பேக்கேஜிங்

முழு கண்காணிப்புடன் DHL/UPS/FedEx வழியாக சர்வதேச ஷிப்பிங்

அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)

கே: DFB மற்றும் FP லேசர்களுக்கு என்ன வித்தியாசம்?

ப: DFB (விநியோகிக்கப்பட்ட பின்னூட்டம்) லேசர்கள் ஒரு உள்ளமைக்கப்பட்ட கிராட்டிங் கட்டமைப்பை உள்ளடக்கியது, இது ஒற்றை நீளமான பயன்முறையை (SLM) குறுகிய கோடு அகலம் மற்றும் உயர் பக்க-முறை அடக்க விகிதத்துடன் (இந்தச் சாதனத்திற்கான SMSR ≥35dB) இயக்குகிறது. FP (Fabry-Perot) லேசர்கள் பொதுவாக பல நீளமான முறைகளுடன் இயங்குகின்றன மற்றும் பரந்த நிறமாலை வெளியீட்டைக் கொண்டுள்ளன.

DFB லேசர்கள் துல்லியமான அலைநீளக் கட்டுப்பாடு மற்றும் WDM அமைப்புகள், ஃபைபர் உணர்திறன் மற்றும் துல்லியமான கருவி போன்ற உயர் நிலைத்தன்மை தேவைப்படும் பயன்பாடுகளுக்கு விரும்பப்படுகின்றன, அதே சமயம் FP லேசர்கள் பொதுவாக கடுமையான அலைநீளக் கட்டுப்பாடு குறைவாக இருக்கும் செலவு உணர்திறன் பயன்பாடுகளுக்குப் பயன்படுத்தப்படுகின்றன.

கே: உள்ளமைக்கப்பட்ட தனிமைப்படுத்தி ஏன் முக்கியமானது?

ப: ஃபைபர் இணைப்புகள், ஆப்டிகல் கூறுகள் அல்லது ஃபைபர் முனைகளில் இருந்து பின்-பிரதிபலிப்புகள் லேசர் டையோடு மீண்டும் இணைக்கப்படலாம், இதனால் வெளியீட்டு சக்தி ஏற்ற இறக்கங்கள், அலைநீள உறுதியற்ற தன்மை மற்றும் சத்தம் அதிகரிக்கும். உள்ளமைக்கப்பட்ட ஆப்டிகல் ஐசோலேட்டர் ஆப்டிகல் பின்னூட்டத்தைக் குறைக்கிறது, நிலையான வெளியீட்டு சக்தி, அலைநீள நிலைத்தன்மை மற்றும் குறைந்த இரைச்சல் செயல்திறனைப் பராமரிக்க உதவுகிறது.

கே: TEC மற்றும் தெர்மிஸ்டரின் பங்கு என்ன?

A: தெர்மோஎலக்ட்ரிக் குளிரூட்டியும் (TEC) மற்றும் தெர்மிஸ்டரும் இணைந்து துல்லியமான பேக்கேஜ் வெப்பநிலைக் கட்டுப்பாடு மூலம் லேசர் சிப் வெப்பநிலையை பராமரிக்கின்றன. லேசர் அலைநீளம் மற்றும் வெளியீட்டு சக்தி ஆகியவை வெப்பநிலை சார்ந்து இருப்பதால், துல்லியமான வெப்பநிலை கட்டுப்பாடு பல்வேறு சுற்றுப்புற நிலைகளில் நிலையான செயல்திறனை உறுதி செய்கிறது. 10kΩ தெர்மிஸ்டர் (B-மதிப்பு 3950K) TEC கட்டுப்படுத்திக்கு வெப்பநிலை கருத்துக்களை வழங்குகிறது, இது TEC மின்னோட்டத்தை செட் வெப்பநிலையை பராமரிக்கிறது. நிலையான அலைநீளம் மற்றும் சக்தி தேவைப்படும் பயன்பாடுகளுக்கு இது அவசியம்.

கே: OC-48 பின்அவுட் இணக்கமானது என்றால் என்ன?

ப: OC-48 இணக்கமான பின்அவுட் என்பது OC-48 (2.5Gbps SONET/SDH) ஆப்டிகல் கம்யூனிகேஷன் பயன்பாடுகளில் பொதுவாக ஏற்றுக்கொள்ளப்பட்ட பட்டாம்பூச்சி தொகுப்பு பின் ஒதுக்கீட்டைக் குறிக்கிறது. இந்த இணக்கத்தன்மை ஒத்த மின் மற்றும் இயந்திர இடைமுகங்களைப் பயன்படுத்தி கணினிகளில் ஒருங்கிணைப்பை எளிதாக்குகிறது. வெவ்வேறு கணினி வடிவமைப்புகளுக்கு இடமளிக்க இரண்டு பின்அவுட் விருப்பங்கள் (வகை 1 மற்றும் வகை 2) கிடைக்கின்றன.

கே: குறைந்தபட்ச ஆர்டர் அளவு (MOQ) என்ன?

A:MOQ 1pc. நாங்கள் நெகிழ்வான ஆர்டர் அளவுகளை ஆதரிக்கிறோம். R&D மற்றும் ப்ரோடோடைப்பிங்கிற்காக சிறிய அளவுகளில் நிலையான மாதிரிகள் வழங்கப்படலாம், அதே போல் உற்பத்திக்கான பெரிய அளவுகளிலும் வழங்கப்படலாம். உங்களுக்கு தேவையான அளவு குறிப்பிட்ட விலைக்கு எங்கள் விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும்.

கே: தனிப்பயன் அலைநீளம் அல்லது சக்தி அளவைப் பெற முடியுமா?

ப: ஆம், CWDM-இணக்கமான அலைநீளங்கள் மற்றும் கிடைக்கக்கூடிய வரம்பிற்குள் இருக்கும் பிற தனிப்பயனாக்கப்பட்ட அலைநீளங்கள், மாற்று வெளியீட்டு சக்தி நிலைகள், தனிப்பயன் ஃபைபர் நீளம், வெவ்வேறு இணைப்பு வகைகள் (FC/APC, FC/UPC, LC, முதலியன) மற்றும் வடிவமைக்கப்பட்ட பின் உள்ளமைவுகள் உள்ளிட்ட தனிப்பயனாக்குதல் விருப்பங்களை நாங்கள் வழங்குகிறோம். உங்களின் குறிப்பிட்ட தேவைகளுடன் எங்களைத் தொடர்பு கொள்ளுங்கள், எங்கள் பொறியியல் குழு சாத்தியத்தை மதிப்பாய்வு செய்து மேற்கோளை வழங்கும்.

கே: 40 மெகாவாட் வெளியீட்டை அடைய என்ன டிரைவ் கரண்ட் தேவைப்படுகிறது?

A: 25°C இல் வழக்கமான இயக்க மின்னோட்டம் 200mA, அதிகபட்சம் 300mA. வாசல் மின்னோட்டம் பொதுவாக 20mA (குறைந்தபட்சம் 14mA, அதிகபட்சம் 50mA) ஆகும். உண்மையான இயக்க மின்னோட்டம் தனிப்பட்ட சாதனங்களுக்கு இடையில் மற்றும் வெப்பநிலையுடன் மாறுபடலாம். நிலையான செயல்பாட்டிற்கு பொருத்தமான மின்னோட்ட வரம்பு மற்றும் APC (தானியங்கி சக்தி கட்டுப்பாடு) செயல்பாடுகளுடன் லேசர் டையோடு இயக்கியைப் பயன்படுத்த பரிந்துரைக்கிறோம்.

கே: பட்டாம்பூச்சி தொகுப்பு ஹெர்மெட்டிக் சீல் வைக்கப்பட்டுள்ளதா?

ப: ஆம், 14-பின் பட்டாம்பூச்சி தொகுப்பு, லேசர் சிப், ஐசோலேட்டர் மற்றும் உட்புற கூறுகளை ஈரப்பதம், தூசி மற்றும் சுற்றுச்சூழல் மாசுபாடுகளிலிருந்து பாதுகாக்கும் வகையில் சீல் வைக்கப்பட்டுள்ளது. இது நம்பகமான நீண்ட கால செயல்பாட்டை உறுதி செய்கிறது மற்றும் தயாரிப்பு வாழ்நாள் முழுவதும் நிலையான செயல்திறனை பராமரிக்க முக்கியமானது.

டேட்டாஷீட் மற்றும் டெஸ்ட்ஷீட்-1530nm 40mW DFB ஃபைபர் இணைந்த லேசர்

தரவுத்தாள்

சோதனைத்தாள்
