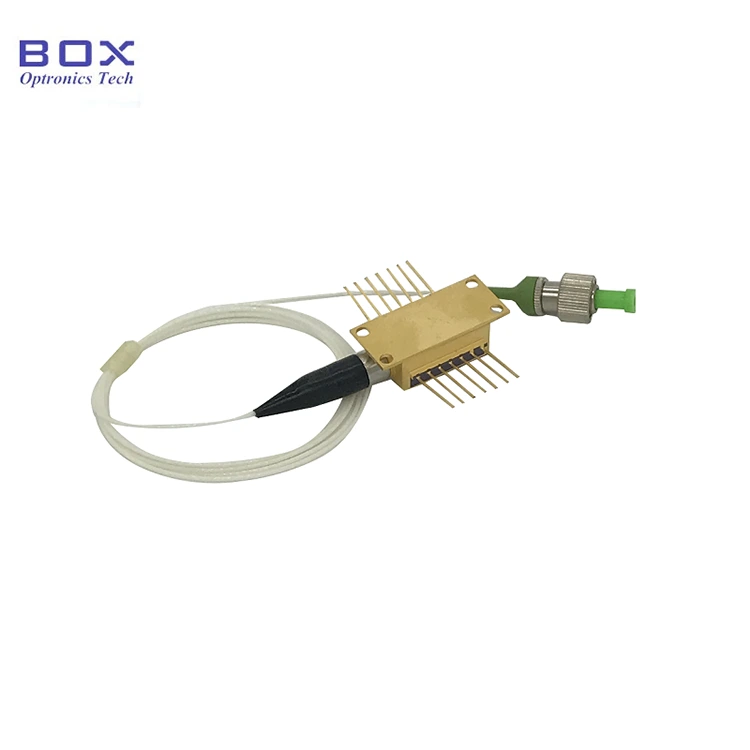

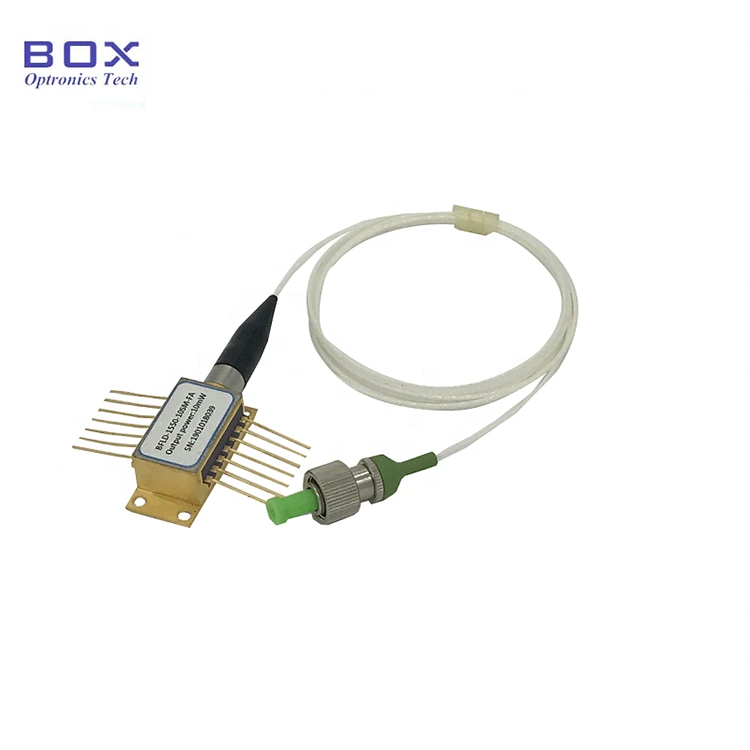

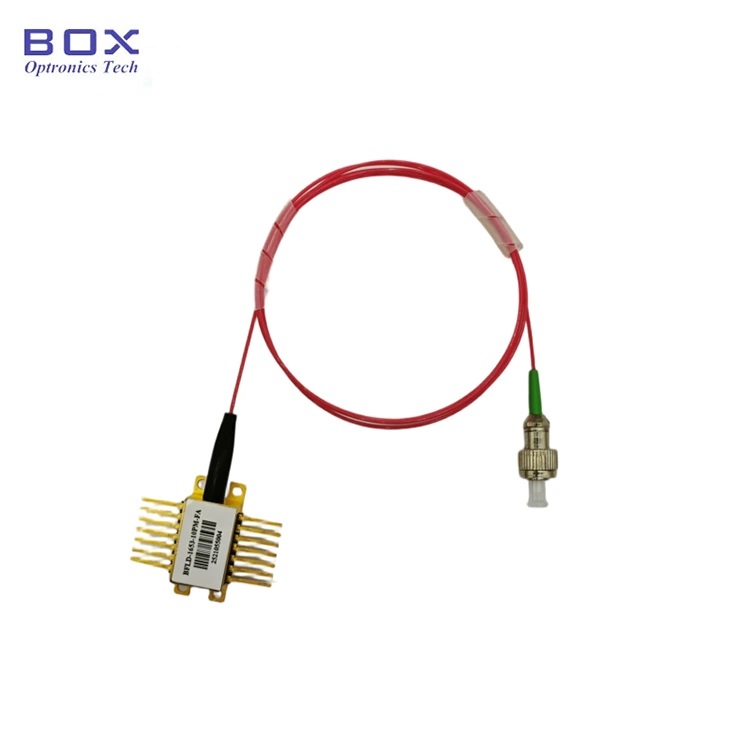

1064nm 200mW DFB பட்டர்ஃபிளை லேசர் டையோடு ஒரு பல குவாண்டம் கிணறு DFB அமைப்பு மற்றும் 14-பின் பட்டாம்பூச்சி தொகுப்பு. +/-2nm அலைநீள சகிப்புத்தன்மை. இது TEC, ஒரு மானிட்டர் போட்டோடியோட் மற்றும் ஏ தெர்மிஸ்டர், SM Hi1060 அல்லது PM980 ஃபைபரை ஆதரிக்கிறது, வழக்கமான 200mW வெளியீட்டைக் கொண்டுள்ளது சக்தி. விதை ஆதாரம், ஸ்பெக்ட்ரோஸ்கோபி மற்றும் ஆப்டிகல் சென்சிங் ஆகியவற்றுக்கு ஏற்றது. குறிப்பு ESD பாதுகாப்பு, மற்றும் முழுமையான அதிகபட்ச மதிப்பீடுகளை தாண்டக்கூடாது.
|
அளவுரு |
சின்னம் |
நிபந்தனை |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
|
மைய அலைநீளம் |
λc |
TL=15～35℃ CW |
1062 |
1064 |
1066 |
nm |
|
ஆப்டிகல் வெளியீட்டு சக்தி |
அஞ்சல் |
TL=25℃ |
- |
200 |
- |
மெகாவாட் |
|
வாசல் மின்னோட்டம் |
ITH |
TL=25℃ |
- |
45 |
70 |
எம்.ஏ |
|
இயக்க மின்னழுத்தம் |
VOP |
IOP= 200mA(CW) |
- |
- |
2.5 |
V |
|
இயக்க மின்னோட்டம் |
ஐயோப் |
IOP= 200mA(CW) |
- |
300 |
500 |
எம்.ஏ |
|
-3dB நிறமாலை அகலம் |
Δλ |
- |
- |
0.03 |
- |
nm |
|
பக்க பயன்முறையை அடக்குதல் விகிதம் |
எஸ்எம்எஸ்ஆர் |
- |
- |
40 |
- |
dB |
|
துருவமுனைப்பு அழிவு விகிதம் |
ER |
- |
18 |
- |
- |
dB |
|
வெப்பநிலை அலைநீளம் குணகம் |
Δλ/ΔT |
- |
- |
0.08 |
- |
nm/℃ |
|
MPD பொறுப்பு |
IMON/POP |
@-5V சார்பு மின்னழுத்தம் |
1 |
- |
30 |
μA/mW |
|
தெர்மிஸ்டர் எதிர்ப்பு |
RTH |
- |
9.5 |
10 |
10.5 |
KΩ |
● எஸ்எம் ஃபைபர் அல்லது PM ஃபைபர் pigtail;
● 200mW உயர் வெளியீட்டு சக்தி;
● உயர் நம்பகத்தன்மை;
● 14-முள் தெர்மோஎலக்ட்ரிக் உடன் BTF தொகுப்பு குளிரான மற்றும் மானிட்டர் போட்டோடியோட்.
● லேசர்களுக்கான விதை ஆதாரம்;
● ஸ்பெக்ட்ரோஸ்கோபி;
● ஆப்டிகல் சென்சிங்.

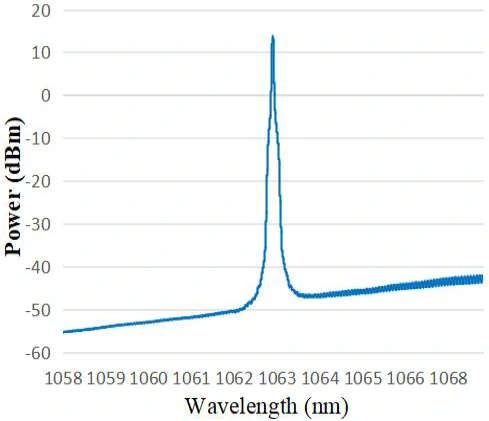

● வழக்கமான ஸ்பெக்ட்ரம்: 1064nm, +/-2nm WL சகிப்புத்தன்மை.

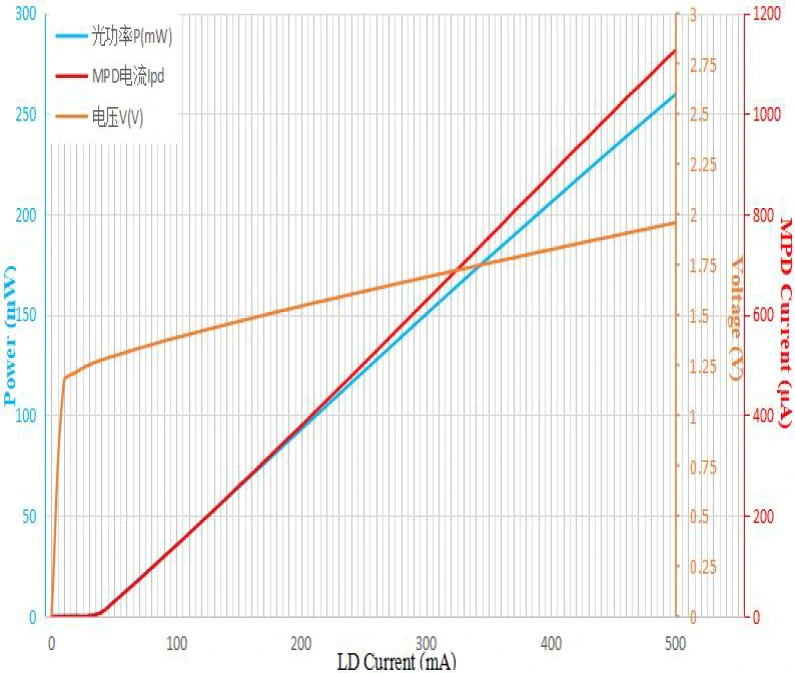

● PIV
● நிலையான பாகங்கள்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
1064nm 200mW DFB பட்டர்ஃபிளை லேசர் டையோடு |
1 |
|
2 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
*தனிப்பட்ட சாதனம்; உள்ளமைக்கப்பட்ட இயக்கி இல்லை (வெளிப்புற இயக்கி விருப்பமானது).
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பின்-அவுட் |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB லேசர் டையோடு |
1064: 1064nm |
30: 30 மெகாவாட் 60:60மெகாவாட் 2H:200mW |
எஸ்எம்: ஒற்றை முறை PM: துருவமுனைப்பு பராமரித்தல்
|
FA: FC/APC SA: SC/APC மற்றவை |
NULL: 14PIN வகை 2 |
எ.கா: BFLD-1064-2HPM-FA
(ஆர்டர் தகவல்: 1064nm 200mW DFB பட்டர்ஃபிளை லேசர் டையோடு, PM ஃபைபருடன், FC/APC இணைப்பான், பம்ப் பின்).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது; எனவே, கண்டிப்பாக கடைபிடித்தல் பேக்கேஜிங்கின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகள் தேவை, போக்குவரத்து மற்றும் பயன்பாடு. கூடுதலாக, தடுப்பு நடவடிக்கைகள் எடுக்கப்பட வேண்டும் மின் விநியோகம் அதிகரிக்கிறது, அவ்வாறு செய்யத் தவறினால் நிரந்தர சேதம் ஏற்படலாம் சாதனம் (எ.கா., சரியான உபகரணங்களை தரையிறக்குவதை உறுதி செய்தல் மற்றும் ஆன்டி-ஸ்டாடிக் அணிதல் மணிக்கட்டு பட்டா).
● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, அழுத்தம் கொடுக்க வேண்டாம் அல்லது சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது இழுக்கவும். சாதனங்களுக்கு இணைப்பான்களுடன் பொருத்தப்பட்டிருக்கும், சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டையும் உறுதிப்படுத்தவும் நிறுவல் அல்லது அகற்றும் போது ஒரே நேரத்தில் தூக்கி எறியப்படும்.
● ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை கூடாது 260 ° C ஐ விட அதிகமாக, மற்றும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். குறிப்பாக பின்வருவனவற்றில் கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, தி சாதனம் மின்சாரம் இல்லாத நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக இருக்க வேண்டும் அடித்தளமிட்டது.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
