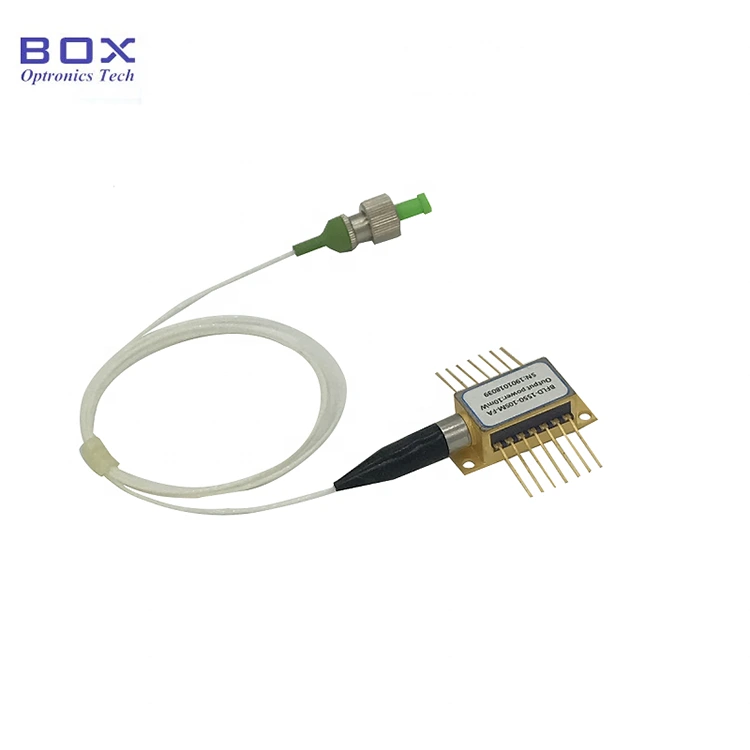

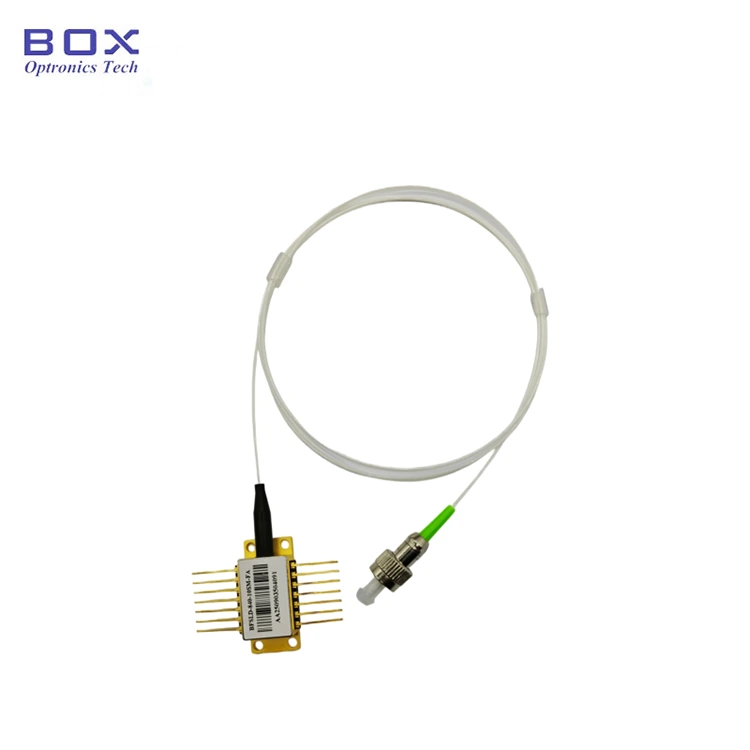

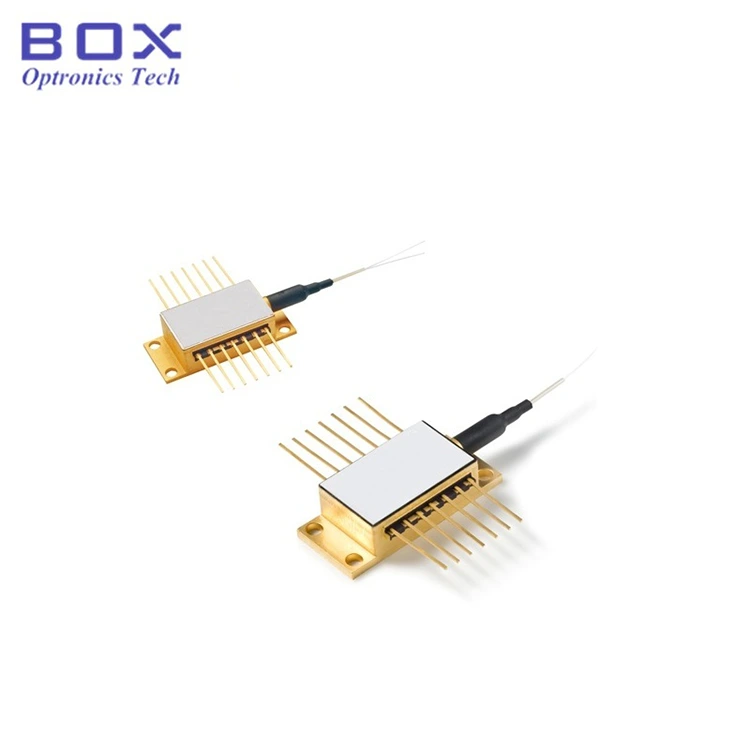

1030nm 50mW DFB லேசர் டையோடு தொகுதி ஹெர்மெட்டிகல் ஆகும் 14-முள் பட்டாம்பூச்சி தொகுப்பில் சீல் வைக்கப்பட்டது. இது CW அல்லது பல்ஸ் செயல்பாட்டை ஆதரிக்கிறது, மற்றும் ஒரு நிலையான நிறமாலைக்கு TEC குளிரூட்டி மற்றும் தெர்மிஸ்டரை ஒருங்கிணைக்கிறது. ஸ்பெக்ட்ரோஸ்கோபிக்கு ஏற்றது, தொலைத்தொடர்பு, வெளிச்சம் மற்றும் உணர்திறன். சக்தியூட்டுவதற்கு முன், முதலில் TEC குளிரூட்டியை இயக்கவும், சிப் அதிக வெப்பமடைவதைத் தடுக்க சிறிய அதிகரிப்புகளில் சக்தியைப் பயன்படுத்துங்கள் அல்லது அதிக சுமையாகிறது.
|
அளவுரு |
சின்னம் |
குறைந்தபட்சம் |
வழக்கமான |
அதிகபட்சம் |
அலகு |
|
பிக்டெயில் இருந்து வெளியீடு சக்தி |
Pf |
- |
50 |
|
மெகாவாட் |
|
கிடைக்கும் வரம்பு அலைநீளங்கள் |
lC |
1028 |
|
1032 |
nm |
|
நிறமாலை அகலம் (FWHM) |
- |
|
|
3 |
மெகா ஹெர்ட்ஸ் |
|
சைட்மோட் அடக்குமுறை விகிதம் Pf இல் |
எஸ்எம்எஸ்ஆர் |
40 |
45 |
|
dB |
|
அலைநீள மாற்றத்துடன் தற்போதைய |
- |
|
3 |
5 |
pm/mA |
|
அலைநீள மாற்றத்துடன் வெப்பநிலை |
- |
|
0.08 |
0.1 |
nm/℃ |
|
இயக்க மின்னோட்டம் |
ஐஓபி |
|
200 |
300 |
எம்.ஏ |
|
வாசல் மின்னோட்டம் |
இத் |
|
30 |
50 |
எம்.ஏ |
|
முன்னோக்கி மின்னழுத்தம் |
Vf |
|
2 |
2.3 |
V |
|
துருவமுனைப்பு அழிவு விகிதம் |
PER |
15 |
20 |
|
dB |
|
தெர்மோஎலக்ட்ரிக் குளிரூட்டி தற்போதைய |
ITEC |
|
|
3 |
A |
|
தெர்மோஎலக்ட்ரிக் குளிரூட்டி மின்னழுத்தம் |
VTEC |
|
|
4 |
V |
|
சிப் இயக்க வெப்பநிலை வரம்பு |
மேல் |
15 |
25 |
40 |
℃ |
|
வழக்கு இயக்க வெப்பநிலை வரம்பு |
TC |
10 |
25 |
50 |
℃ |
|
சேமிப்பு வெப்பநிலை |
TS |
5 |
|
80 |
℃ |
● விநியோகிக்கப்பட்ட பின்னூட்ட லேசர்;
● CW அல்லது துடிப்புள்ள செயல்பாடு;
● உள்ளமைக்கப்பட்ட மானிட்டர் பிடி, தெர்மோஎலக்ட்ரிக் கூலர் மற்றும் தெர்மிஸ்டர்;
● விருப்பமான FC/APC இணைப்பான்.
● ஸ்பெக்ட்ரோஸ்கோபி;
● டெலிகாம்;
● வெளிச்சம்;
● உணர்தல்.

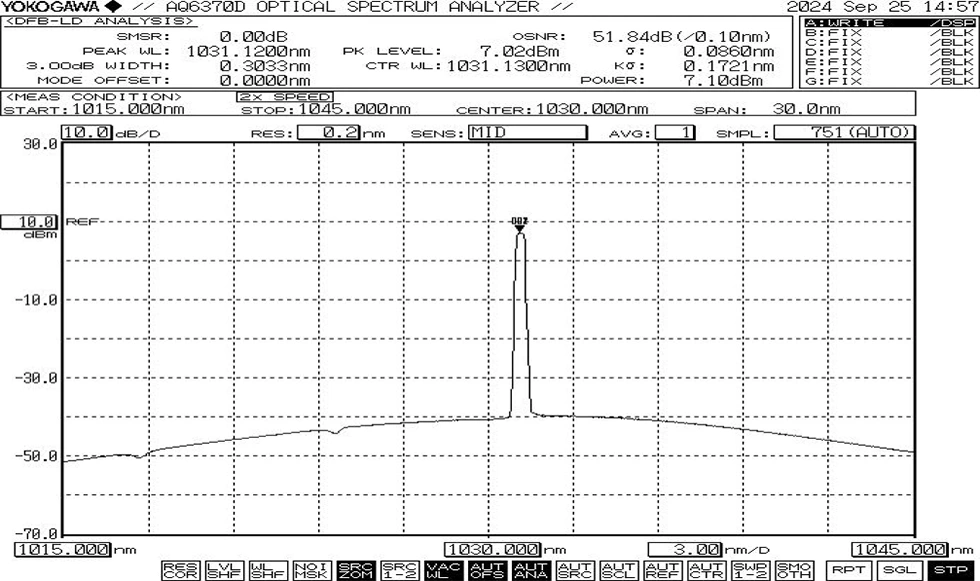

● வழக்கமான ஸ்பெக்ட்ரம்: 1030nm, +/-2nm WL சகிப்புத்தன்மை

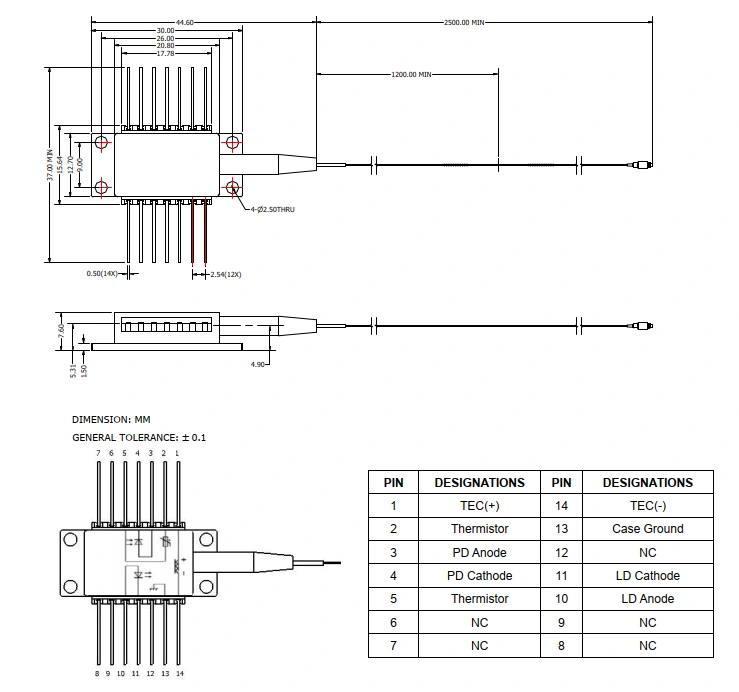

● தொகுப்பு வரைதல் & பின்-அவுட் வரையறை (அலகு: மிமீ)
(1) அது வெப்பநிலையை மாற்றுவதன் மூலம் அலைநீளத்தை சரிசெய்ய முடியுமா? என்பது என்ன குணகம்?
--அலைநீளம்/வெப்பநிலை குணகம் 0.01nm/℃.
(2) என்ன ஃபைபர் வகை?
--கார்னிங் HI1060 ,NA=0.14 ,MFD=6.2um@1060nm.
(3) என்ன பவர் டியூன் செய்யக்கூடிய வரம்பு?
--10~100%.
(4) நீங்கள் செய்யுங்கள் LDக்கு ஒரு பாதுகாப்பு குழாய் மற்றும் இணைப்பியை வழங்கவா?
--ஆம். 900um தளர்வான குழாய் மற்றும் FC/APC விருப்பத்தேர்வு.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
|
BFLD |
-DXXX |
-XX |
XX |
-XX |
|
DFB லேசர் டையோடு |
D1030: 1030nm |
50: 50 மெகாவாட் |
எஸ்எம்: ஒற்றை முறை PM: போலரைசேஷன் பராமரித்தல்
|
FA: FC/APC மற்றவை |
எ.கா: BFLD-D1030-50SM-FA
(ஆர்டர் தகவல்: 1030nm 50mW DFB லேசர் டையோடு தொகுதி, பட்டாம்பூச்சி தொகுப்பு, SM ஃபைபர், FC/APC இணைப்புடன்).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● செயல்படும் போது, இந்த சாதனம் அதிக தீவிரம் கொண்ட லேசர் கற்றையை வெளியிடுகிறது; செய்ய ஃபைபர் எண்ட் முகத்தை நேரடியாகப் பார்க்க வேண்டாம், அவ்வாறு செய்வதால் கண் காயம் ஏற்படலாம்.
● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, அழுத்தம் கொடுக்க வேண்டாம் அல்லது சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது இழுக்கவும். சாதனங்களுக்கு இணைப்பான்களுடன் பொருத்தப்பட்டிருக்கும், சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டையும் உறுதிப்படுத்தவும் நிறுவல் அல்லது அகற்றும் போது ஒரே நேரத்தில் தூக்கி எறியப்படும்.
● ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை கூடாது 260 ° C ஐ விட அதிகமாக, மற்றும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். குறிப்பாக பின்வருவனவற்றில் கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, தி சாதனம் மின்சாரம் இல்லாத நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக இருக்க வேண்டும் அடித்தளமிட்டது.
● சாதனத்தைப் பயன்படுத்தும் போது, இயக்க மின்னழுத்தத்தை கண்டிப்பாக கடைபிடிக்கவும் தரவுத்தாளில் குறிப்பிடப்பட்டுள்ள தற்போதைய வரம்புகள். முக்கிய அளவுருக்கள்-இத் உட்பட (வாசல் மின்னோட்டம்), Iop அதிகபட்சம் (அதிகபட்ச இயக்க மின்னோட்டம்), Vop அதிகபட்சம் (அதிகபட்சம் இயக்க மின்னழுத்தம்), மற்றும் λc (மைய அலைநீளம்)-குறிப்பிடப்பட வேண்டும் குறிப்பாக ஏற்றுமதியின் போது வழங்கப்பட்ட சோதனை அறிக்கையில் குறிப்பு: செயல்பாடு முழுமையான அதிகபட்ச மதிப்பீடுகளுக்கு அப்பால் சாதனத்திற்கு நிரந்தர சேதம் ஏற்படலாம்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
