1. அறிமுகம் CWDM 1270-1650nm DFB லேசர் மூலம் உள்ளமைந்த இயக்கி சுற்றுகள்
2. தொழில்நுட்பம் விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. பாதுகாப்பான செயல்பாட்டு வழிகாட்டி
7. ஆர்டர் தகவல்
8. தரவுத்தாள் மற்றும் சோதனைத்தாள்
9. மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்
10. முன்னணி நேரம்
11. செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு
12. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

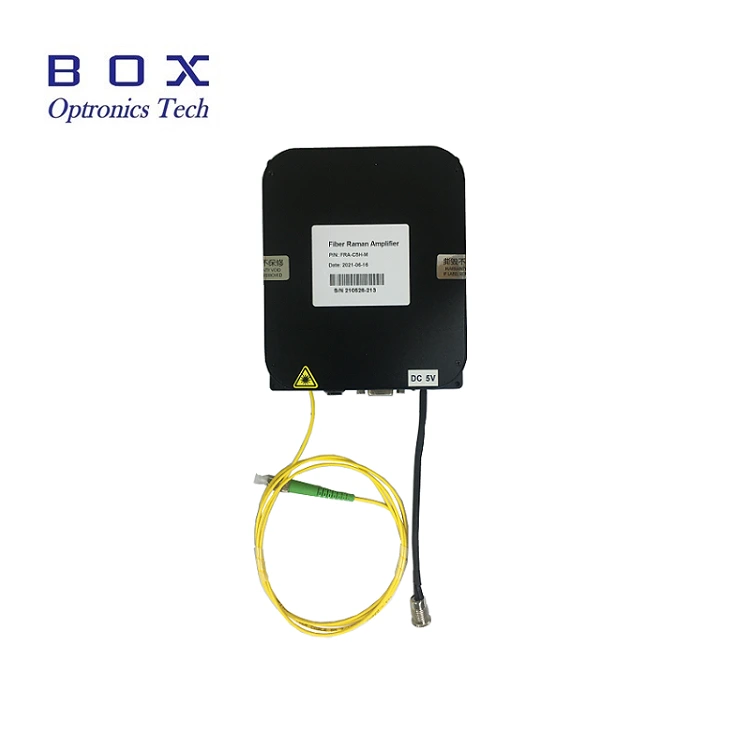

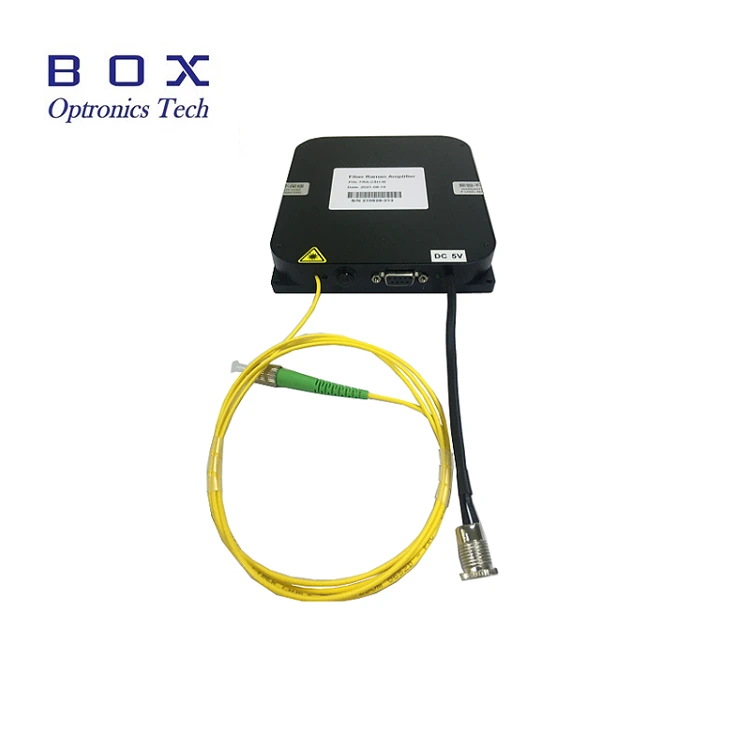

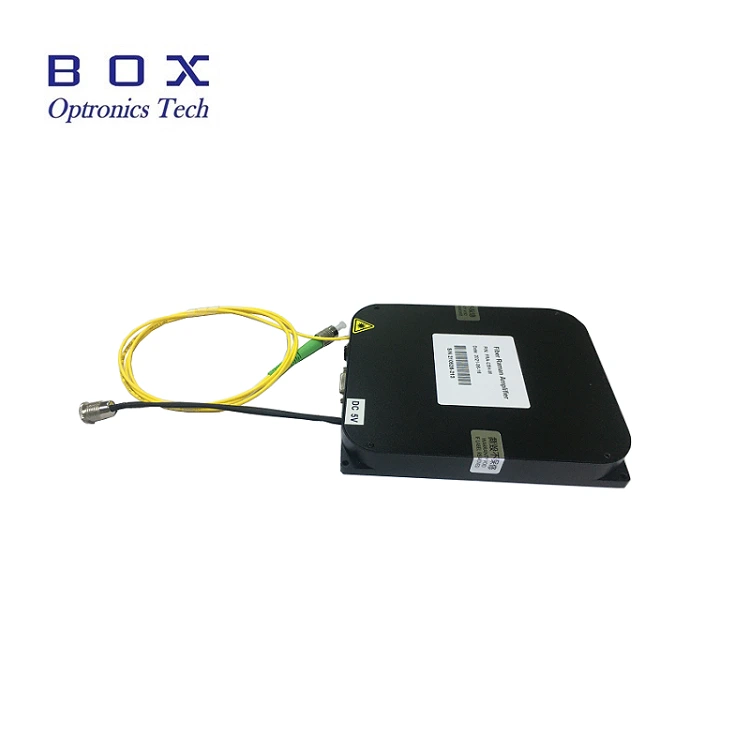

இது ஒரு CWDM 1270-1650nm DFB லேசர் மூலம் உள்ளமைக்கப்பட்ட டிரைவ் சர்க்யூட்கள், வெளியீட்டுடன் DFB குறைக்கடத்தி லேசர் சிப்பைப் பயன்படுத்துகின்றன. 10mWக்கு மேல் சக்தி, SM/PM ஃபைபர் மற்றும் சிறந்த பவர் & ஸ்பெக்ட்ரல் ஸ்திரத்தன்மை. அது தொடர்பு இடைமுகத்துடன் பெஞ்ச்டாப் மற்றும் மட்டு கட்டமைப்புகளை ஆதரிக்கிறது அல்லது கணினி ஒருங்கிணைப்புக்கான கண்காணிப்பு மென்பொருள். நேரியல் அல்லாத ஒளியியலுக்கு ஏற்றது ஆராய்ச்சி, ஃபைபர் லேசர் உந்தி மற்றும் ஆப்டிகல் சோதனை அமைப்புகள். அடிக்கடி சொருகுவதை தவிர்க்கவும்/ தூசி திரட்சி மற்றும் இறுதி முகத்தைத் தடுக்க ஃபைபர் இணைப்பிகளை துண்டித்தல் சேதம்.
|
அளவுருக்கள் |
அலகு |
மதிப்புகள் |
குறிப்புகள் |
|
இயக்க அலைநீளம் |
nm |
CWDM, 1625, 1650 |
|
|
வெளியீட்டு சக்தி |
மெகாவாட் |
10–100 |
|
|
நிறமாலை கோடு அகலம் |
மெகா ஹெர்ட்ஸ் |
3 |
மற்றவை |
|
பக்க பயன்முறையை அடக்குதல் விகிதம் |
dB |
>30 |
|
|
சக்தி உறுதியற்ற தன்மை (குறுகிய கால 15 நிமிடங்கள்) |
dB |
≤±0.02 |
|
|
சக்தி உறுதியற்ற தன்மை (நீண்ட கால 8 மணிநேரம்) |
dB |
≤±0.05 |
|
|
இணைப்பான் |
- |
FC/APC |
|
|
ஃபைபர் வகை |
- |
SMF-28/PM1550 |
|
|
பரிமாணங்கள் |
மிமீ |
195(W)×220(D)×120(H) |
பெஞ்ச்டாப் |
|
150(W)×125(D)×20(H) |
தொகுதி |
||
|
பவர் சப்ளை |
V |
AC 110~240V, <20W |
பெஞ்ச்டாப் |
|
DC 5V/4A, <15W |
தொகுதி |
||
|
சக்தி சிதறல் |
W |
≤ 60 |
|
|
இயக்க வெப்பநிலை |
℃ |
-5 ~ +55 |
|
|
சேமிப்பு வெப்பநிலை |
℃ |
-40 ~ +85 |
|
● சக்தி மற்றும் நிறமாலை நிலைத்தன்மை;
● வெளியீட்டு சக்தி அனுசரிப்பு 10 ~ 100%;
● தொகுதி/பெஞ்ச்டாப் விருப்பமானது, எளிதாக தகவல் தொடர்பு கண்காணிப்புடன் ஒருங்கிணைப்பு;
● ஆதரிக்கிறது SM/PM ஃபைபர் தனிப்பயனாக்கம் பல்வேறு ஆப்டிகல் அமைப்புகளுக்கு பொருந்தும்.
● ஆப்டிகல் டிரான்ஸ்மிஷன் அமைப்புகள்;
● ஃபைபர் லேசர் உந்தி;
● நேரியல் அல்லாத ஒளியியல் ஆராய்ச்சி.
● CWDM அலைநீளம் 1270~1650nm, WL சகிப்புத்தன்மை +/-3nm.
(ஒவ்வொரு 20nm க்கும் ஒரு அலைநீளம் கிடைக்கிறது.)
1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

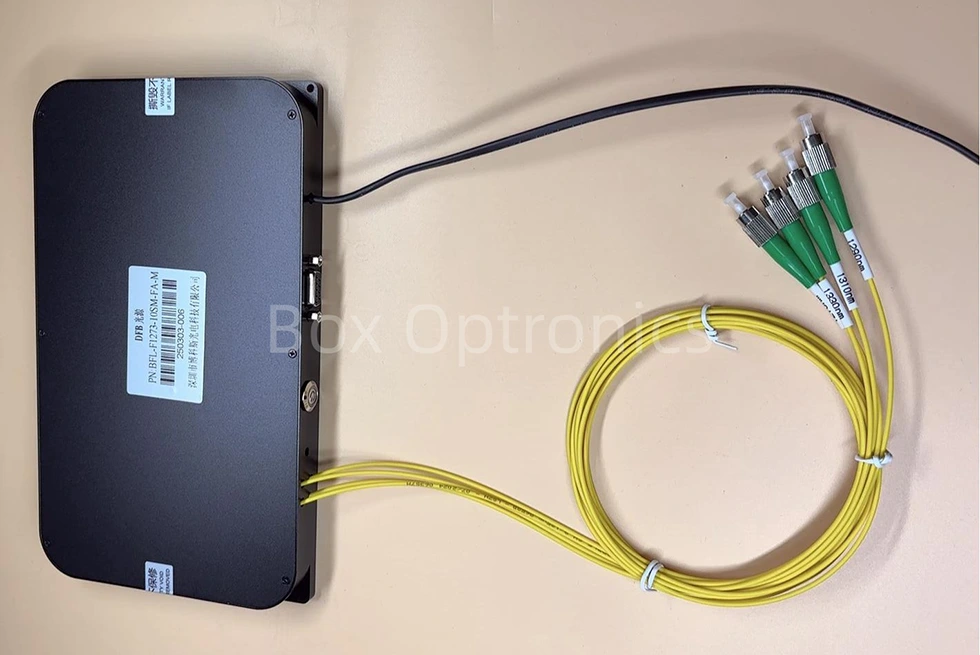

* தனிப்பயனாக்கப்பட்ட மல்டி-சேனல் DFB லேசர் மூலத்தை ஆதரிக்கவும்
● நிலையான பாகங்கள்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
CWDM லேசர் மூல (தொகுதி ஹோஸ்ட்) |
1 |
|
2 |
USB-RS485 DB9 டேட்டா கேபிள் |
1 |
|
3 |
பவர் அடாப்டர் (விரும்பினால்) |
1 |
|
4 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
படி1.அன்பேக்கிங்: சட்டசபைக்கு முன், சரிபார்க்கவும் லேசர் சோர்ஸ் மாட்யூல், யூ.எஸ்.பி டேட்டா உட்பட அனைத்து துணைக்கருவிகளும் முழுமையாக உள்ளதா கேபிள், பவர் அடாப்டர், சோதனை அறிக்கை போன்றவை.
Step2.பவர் சப்ளை: DC உடன் இணைக்கப்பட்டுள்ளது மாறுதல் மின்சாரம் அல்லது அவற்றின் சக்தியை சந்திக்கும் ஒழுங்குபடுத்தப்பட்ட மின்சாரம் விநியோக தேவைகள். அசல் பொருந்திய பவர் அடாப்டரை மட்டும் பயன்படுத்தவும் (DC5V அல்லது DC12V). முறையற்ற பவர் அடாப்டர்கள் ஒளி மூலத்தை சேதப்படுத்தலாம். (பவர் அடாப்டர் உள்ளூர் மின்னழுத்த தரநிலைகளின்படி வழங்கப்படுகிறது.)
Step3.இணைப்பு வெளியீடு ஃபைபர்: திற ஃபைபர் கனெக்டர் அல்லது ஃபிளேன்ஜில் டஸ்ட் கேப், ஃபைபர் எண்ட் முகத்தை சரிபார்க்கவும், மற்றும் ஃபைபரை இணைக்கவும் அல்லது ஃபைபரை சாதனம் அல்லது பவர் மீட்டரில் இணைக்கவும் மாசு மற்றும் சேதம் இல்லை என்பதை உறுதி செய்த பிறகு.
Setp4. ஹோஸ்ட் கணினியுடன் இணைக்கவும்: பயன்படுத்தவும் DFB லேசர் மூலத்தையும் கணினியையும் இணைக்க USB-RS485 DB9 டேட்டா கேபிள்; கணினியை அடையாளம் காண முதலில் ஒரு பிரத்யேக சீரியல் போர்ட் டிரைவரை நிறுவ வேண்டும் USB-RS485 சீரியல் போர்ட் டேட்டா கேபிள், இல்லையெனில் ஹோஸ்ட் கணினி மென்பொருள் மற்றும் ஒளி மூல தொகுதியை சரியாக இணைக்கவும் தொடர்பு கொள்ளவும் முடியாது. தயவு செய்து கேளுங்கள் ஓட்டுனருக்கான பெட்டி ஆப்ட்ரானிக்ஸ்.

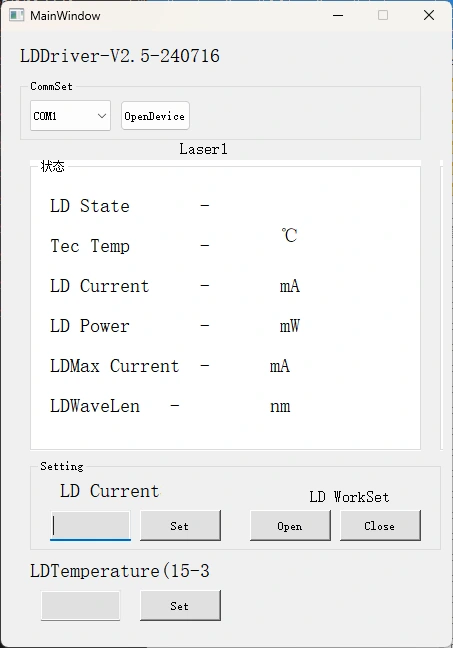

Step5.Control மென்பொருள்: Box Optronics தொடர் கட்டளை அல்லது PC மென்பொருளை வழங்குகிறது DFB லேசர் மூலத்தின் LD மின்னோட்டம் மற்றும் LD வெப்பநிலையைக் கட்டுப்படுத்தவும். தேர்வு செய்யவும் சரியான போர்ட், தற்போதைய மற்றும் வெப்பநிலையை அமைக்கவும், பின்னர் திறந்த பொத்தானைக் கிளிக் செய்யவும். (இதற்கு சேதத்தைத் தடுக்கவும், ஆரம்ப செயல்பாட்டின் போது இயக்கி மின்னோட்டத்தை மெதுவாக அதிகரிக்கவும். வேண்டாம் உடனடியாக முழு மின்னோட்டத்தைப் பயன்படுத்தவும்.)
படி 6. பயன்பாட்டிற்குப் பிறகு, மூடு பொத்தானைக் கிளிக் செய்து, மின்சார விநியோகத்தை அணைத்து, துண்டிக்கவும் ஃபைபர் இணைப்பு.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பரிமாணம் |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-எக்ஸ் |
|
CWDM லேசர் மூல |
1064:1064nm 1310:1310nm 1550:1550nm CWDM
|
10:10மெகாவாட் 20:20மெகாவாட் 40:40மெகாவாட் 1H:100mW மற்றவை |
SM:SMF-28e PM:PM1550 |
FA: FC/APC SA: SC/APC மற்றவை |
எம்: தொகுதி பி: பெஞ்ச்டாப் |
எ.கா: BLD-1550-1HSM-FA-M
(ஆர்டர் தகவல்: CWDM 1550nm DFB லேசர் மூலம் உள்ளமைக்கப்பட்ட இயக்ககம் சுற்றுகள், 100mW வெளியீட்டு சக்தி, SMF-28e ஃபைபர், FC/APC இணைப்பான், தொகுதி தொகுப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● ஃபைபர் கனெக்டர்களை அடிக்கடி செருகுவதை/அவிழ்ப்பதைத் தவிர்க்கவும் தூசி குவிப்பு மற்றும் இறுதி முகம் சேதம்.
● பஞ்சு இல்லாத துடைப்பான் மூலம் சுத்தமான ஃபைபர் கனெக்டர்கள் மற்றும் ஆய்வு இணைப்புக்கு முன் ஃபைபர் எண்ட்-ஃபேஸ் டிடெக்டர். எப்போதும் இழைகளை இணைக்கவும்/துண்டிக்கவும் இறுதி முகம் எரிவதைத் தவிர்க்க சக்தி இல்லாமல். டஸ்ட் கேப்களுடன் பயன்படுத்தப்படாத இணைப்பிகளை மூடவும்.
● உலர்ந்த, ஈரப்பதம் இல்லாத சூழலில் உபகரணங்களை சேமிக்கவும்.
● லேசர் மூல தொகுதியை நீண்ட நேரம் பயன்படுத்தும் போது, நினைவில் கொள்ளுங்கள் தொகுதியின் வெப்பச் சிதறல் மற்றும் காற்றோட்டத்தைக் கருத்தில் கொண்டு அதை வைக்கவும் வெப்ப மூழ்கி மீது தொகுதி.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
