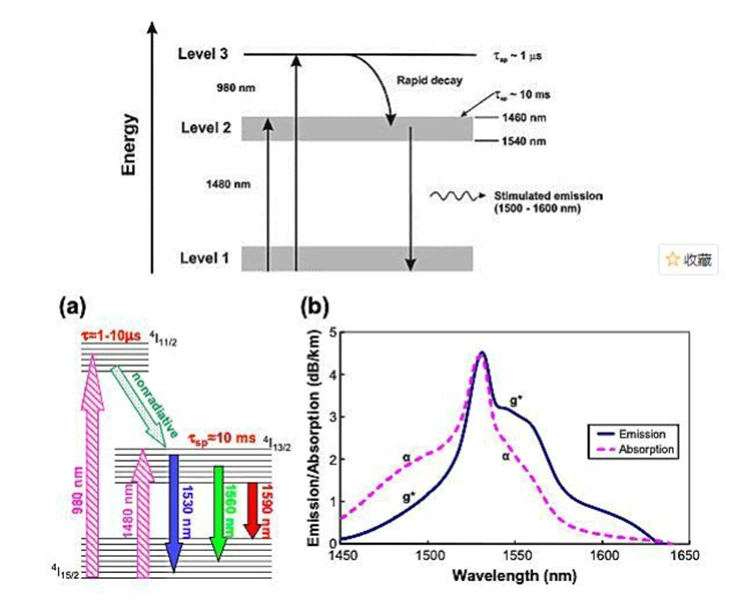

● 980 nm அல்லது 1480 nm பம்ப் மூலங்களைப் பயன்படுத்தி எர்பியம்-டோப் செய்யப்பட்ட ஃபைபருக்குள் ஆற்றல் செலுத்தப்படுகிறது, அதிக ஆற்றல் மட்டங்களுக்கு உற்சாகமான தரை-நிலை எர்பியம் அயனிகள் (Er³⁺); இந்த அயனிகள் பின்னர் விரைவாக ஒரு மெட்டாஸ்டேபிள் நிலைக்கு ஓய்வெடுக்கின்றன, இதன் மூலம் மக்கள்தொகை தலைகீழ் நிலையை அடைகிறது.
● 1550 nm சிக்னல் ஒளி எர்பியம்-டோப் செய்யப்பட்ட ஃபைபர் வழியாக செல்லும் போது, அது தூண்டப்பட்ட உமிழ்வு செயல்முறையை தூண்டுகிறது; இது மெட்டாஸ்டேபிள் எர்பியம் அயனிகளை (Er³⁺) மீண்டும் தரை நிலைக்கு மாற்றுகிறது, இது சமிக்ஞை ஒளிக்கு ஒத்த ஒத்திசைவான ஃபோட்டான்களை வெளியிடுகிறது, இதன் மூலம் சமிக்ஞை சக்தியின் அதிவேக பெருக்கத்தை அடைகிறது (சிறிய-சிக்னல் ஆட்சியில்).

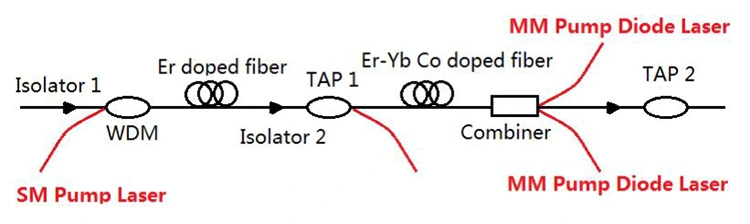

● மல்டிமோட் பம்ப் இணைக்கும் தொழில்நுட்பத்துடன் இணைந்து எர்பியம்-யெட்டர்பியம் இணை-டோப் செய்யப்பட்ட ஃபைபர்களைப் பயன்படுத்துவதன் மூலம், நிறைவுற்ற வெளியீட்டு சக்தியை கணிசமாக மேம்படுத்தலாம் (பல வாட்களின் சக்தி அளவை அடையும்), இதன் மூலம் அதி-நீண்ட-தூர நீர்மூழ்கிக் கப்பல் கேபிள்கள், உயர்-சக்தி CATV அமைப்புகள் மற்றும் உயர்-அடர்த்தியான ஒலிபரப்பு அமைப்புகளின் தேவைகளைப் பூர்த்தி செய்யலாம்.
|
கூறு |
விளக்கம் |
|
ஆப்டிகல் ஐசோலேட்டர் |
ஒரு திசையில் ஆப்டிகல் சிக்னல்களை நடத்துகிறது, பிரதிபலித்த ஒளியை சுய-ஊசலாடுதலைத் தடுக்கிறது, மேலும் பம்ப் மூலத்தையும் சமிக்ஞை இணைப்பு நிலைத்தன்மையையும் பாதுகாக்கிறது. |
|
WDM இணைப்பான் |
ஒரே நேரத்தில் ஆற்றல் மற்றும் சிக்னல் பரிமாற்றத்திற்காக ஒற்றை-முறை (SM) 980/1480 nm பம்ப் லைட் மற்றும் 1550 nm சிக்னல் லைட்டை எர்பியம்-டோப் செய்யப்பட்ட ஃபைபருக்குள் திறம்பட ஜோடிக்கிறது. |
|
எர்-டோப் செய்யப்பட்ட ஃபைபர் |
எர்பியம் அயனிகளின் ஆற்றல் நிலை மாற்றத்தின் மூலம் ஆப்டிகல் சிக்னல்களைப் பெருக்கி, அடிப்படை ஆதாயம் மற்றும் இரைச்சல் செயல்திறனைத் தீர்மானிக்கும் மைய ஆதாய ஊடகம். |
|
TAP பிரிப்பான் |
பிரதான இணைப்பைப் பாதிக்காமல் பவர் கண்காணிப்பிற்காக நிகழ்நேரத்தில் ஆப்டிகல் சிக்னலின் ஒரு பகுதியைத் தட்டுகிறது, கணினி நிலை காட்சிப்படுத்தலை செயல்படுத்துகிறது. |
|
Er-Yb கோ-டோப் செய்யப்பட்ட ஃபைபர் |
பம்ப் உறிஞ்சுதல் திறன் மற்றும் நிறைவுற்ற வெளியீட்டு சக்தியை மேம்படுத்துகிறது, அதிக சக்தி மற்றும் நீண்ட தூர பெருக்க பயன்பாடுகளுக்கு ஏற்றது. |
|
இணைப்பான் |
தம்பதிகள் மல்டி-மோட் (எம்எம்) பம்ப் லைட் உடன் முன்-பெருக்கப்படும் சிக்னல் லைட் மூலம் உயர்-பவர் பம்ப் இன்ஜெக்ஷனை உணரவும் மற்றும் பிந்தைய நிலை ஆதாயத்தை அதிகரிக்கவும்; அதிக சக்தி கொண்ட EYDFA வடிவமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. |
|
PumpLaserSource |
980 nm / 1480 nm இல் தூண்டுதல் ஆற்றலை வழங்குகிறது: • 980 nm பம்ப்: குறைந்த சத்தம், அதிக செயல்திறன், நடுத்தர மற்றும் குறுகிய தூர பயன்பாடுகளுக்கு ஏற்றது • 1480 nm பம்ப்: அதிக செறிவூட்டல் ஆற்றல், மிக நீண்ட தூரம் மற்றும் நீர்மூழ்கிக் கப்பல் கேபிள் பயன்பாடுகளுக்கு ஏற்றது • மல்டி-மோட் பம்ப்: உயர்-சக்தி பெருக்கத் தேவைகளுக்கு ஏற்றது |
980nm TEC-கூல்டு பம்ப் லேசர் டையோடு
பில்ட்-இன் டிரைவ் சர்க்யூட்களுடன் 980nm பம்ப் டையோடு லேசர் தொகுதி
சி-பேண்ட் எர்பியம்-டோப் செய்யப்பட்ட ஃபைபர் பூஸ்டர் பெருக்கி
1457nm ராமன் பம்ப் லேசர் ஆதாரம்
Q1: முறையே 980 nm மற்றும் 1480 nm பம்பிங்கின் நன்மைகள் என்ன?
A1: 980 nm பம்பிங்கின் நன்மைகள்: அதிக பம்ப் மாற்றும் திறன் மற்றும் குறைந்த இரைச்சல் எண்ணிக்கை. மெட்ரோபொலிட்டன் ஏரியா நெட்வொர்க்குகள், அணுகல் நெட்வொர்க்குகள் மற்றும் சில டேட்டா சென்டர் இன்டர்கனெக்ஷன் காட்சிகளில் பரவலாகப் பயன்படுத்தப்படும் குறைந்த முதல் நடுத்தர ஆற்றல் கொண்ட EDFAகளுக்கான முக்கிய தேர்வாக இது உள்ளது.
1480 nm பம்பிங்கின் நன்மைகள்: அதிக பம்ப் குவாண்டம் செயல்திறன் மற்றும் அதிக ஒற்றை-சாதன வெளியீட்டு சக்தி, இது நிறைவுற்ற வெளியீட்டு சக்தியை கணிசமாக மேம்படுத்துகிறது. இது உயர்-திறன் EDFAகளுக்கான முக்கிய உந்தித் தீர்வாகும், குறிப்பாக தீவிர நீண்ட தூர முதுகெலும்பு நெட்வொர்க்குகள், நீர்மூழ்கிக் கப்பல் ஆப்டிகல் கேபிள்கள் மற்றும் அதிக திறன் கொண்ட நீண்ட-தூர பரிமாற்ற காட்சிகளுக்கு ஏற்றது.
Q2: ஒற்றை முறை மற்றும் பல முறை EDFA க்கு என்ன வித்தியாசம்?
A2: தொழில்துறையில் உள்ள அனைத்து முக்கிய EDFAகளும் ஒற்றை-முறை EDFAகள்; வணிக ரீதியாக சாத்தியமான பல-முறை EDFA தயாரிப்புகள் எதுவும் இல்லை. ஒற்றை-பயன்முறை இடிஎஃப்ஏக்கள் ஒற்றை-முறை ஃபைபர் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இது ஒற்றை-முறை ஃபைபரின் குறைந்த-இழப்பு பண்புகளுடன் பொருந்துகிறது. அவை முக்கியமாக நீண்ட தூர ஆப்டிகல் டிரான்ஸ்மிஷனுக்குப் பயன்படுத்தப்படுகின்றன மற்றும் தொலைத்தொடர்பு மற்றும் நீண்ட தூர தரவு மைய பரிமாற்றத்தில் முக்கிய கூறுகளாக செயல்படுகின்றன. மல்டி-மோட் ஃபைபர், அதிக பரிமாற்ற இழப்பு மற்றும் மல்டிபாத் சிதறலுடன், சுமார் 100 மீட்டர் குறுகிய தூர பரிமாற்றத்திற்கு மட்டுமே பொருத்தமானது. குறுகிய தூர சூழ்நிலைகளில் இழப்பீடு பெற, EDFAகளுக்குப் பதிலாக சிறிய குறைக்கடத்தி ஆப்டிகல் பெருக்கிகள் (SOAs) விரும்பப்படுகின்றன.
Q3: அலைநீள வரம்பு EDFA செயல்திறனை பாதிக்கிறதா?
A3: ஆம், அலைநீளம் EDFA செயல்திறனைப் பாதிக்கிறது. EDFAகள் முக்கியமாக C-band மற்றும் L-band இல் செயல்படுகின்றன, இது தோராயமாக 1550 nm ஐ மையமாகக் கொண்டது. வடிவமைக்கப்பட்ட வரம்பிற்குள், அவை தட்டையான ஆதாயத்தையும் குறைந்த இரைச்சலையும் வழங்குகின்றன; வரம்பிற்கு அப்பால், ஆதாயம் குறைகிறது மற்றும் சத்தம் அதிகரிக்கிறது. EDFA செயல்திறனை உறுதிப்படுத்த, பெருக்கியின் அலைநீள வரம்பு கணினித் தேவைகளுடன் பொருந்துகிறது என்பதை உறுதிப்படுத்தவும்.
-
