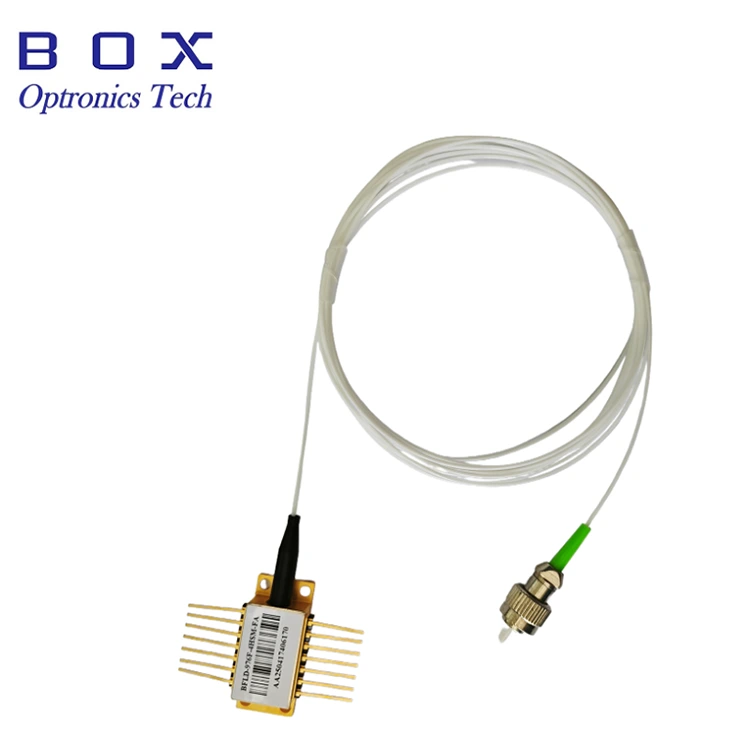

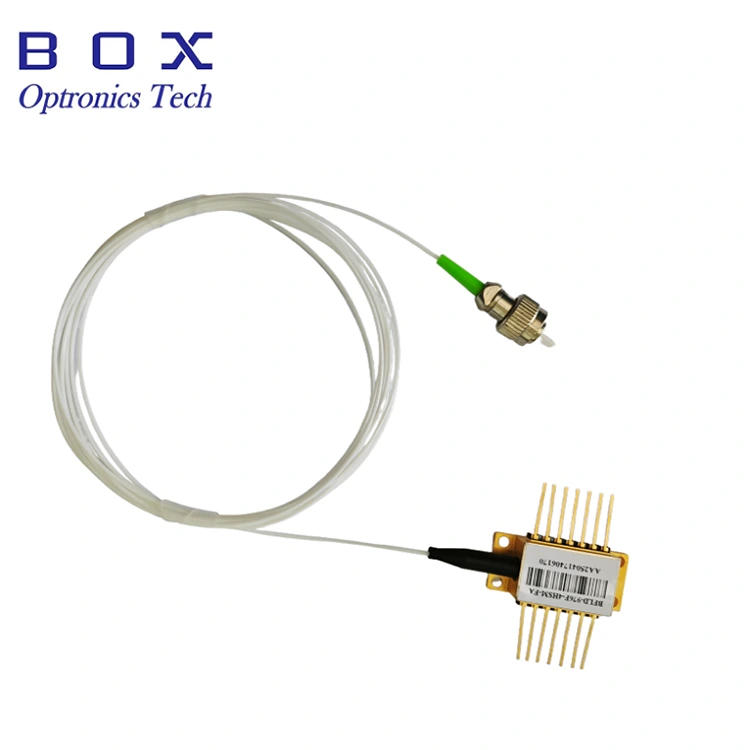

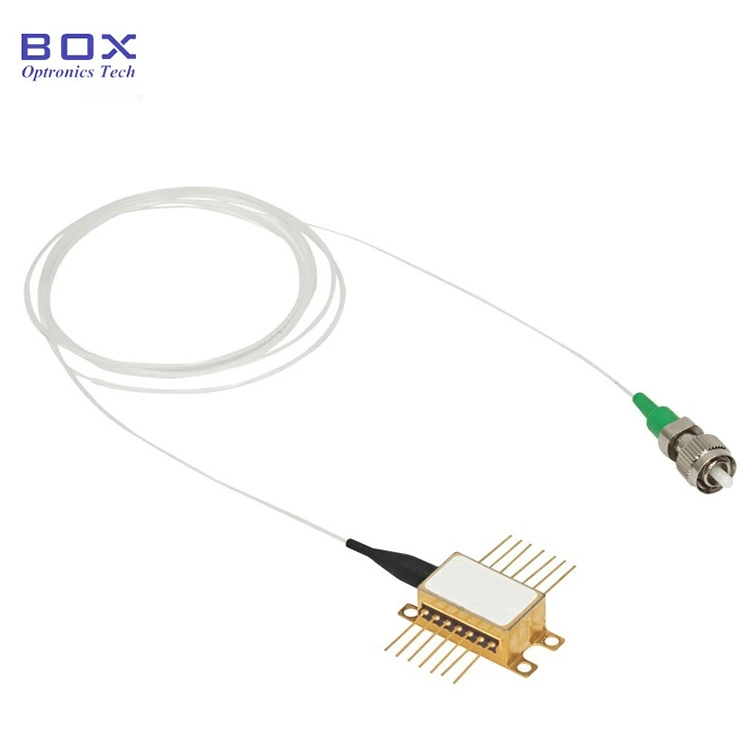

980nm TEC-கூல்டு பம்ப் லேசர் டையோடு என்பது ஆப்டிகல் கம்யூனிகேஷன்ஸ், ஃபைபர் பெருக்கிகள் மற்றும் லேசர் பம்பிங் ஆகியவற்றிற்கான உயர் செயல்திறன் கொண்ட ஆப்டோ எலக்ட்ரானிக் கூறு ஆகும். உள்ளமைக்கப்பட்ட TEC குளிரூட்டல் நிலையான வெளியீட்டை உறுதி செய்கிறது. மைய அலைநீளங்கள் 974nm அல்லது 976nm, விருப்பமானவை. 14-முள் பட்டாம்பூச்சி தொகுப்பு. 200mW/ 400mW/ 600mW வெளியீட்டு சக்தி. SM ஃபைபர் அல்லது PM ஃபைபர் கொண்ட பிக்டெயில். 12 மாத உத்தரவாதம். இந்த சாதனம் நிலையான மின்சாரத்திற்கு உணர்திறன் கொண்டது. சாதனத்திற்கான ஆண்டிஸ்டேடிக் பாதுகாப்பு நடவடிக்கைகள் கண்டிப்பாக கவனிக்கப்பட வேண்டும்.
|
அளவுரு |
சின்னம் |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
குறிப்புகள் |
|
எல்டி த்ரெஷோல்ட் மின்னோட்டம் |
ITH |
|
45 |
80 |
எம்.ஏ |
CW |
|
வெளியீட்டு சக்தி |
PF |
|
|
600 |
மெகாவாட் |
என்றால்(BOL)<900mA |
|
எல்டி முன்னோக்கி மின்னோட்டம் |
IF |
|
|
1200 |
எம்.ஏ |
PF= மதிப்பிடப்பட்ட சக்தி |
|
கிங்க் இல்லாத சக்தி |
பிகிங்க் |
450 |
|
|
மெகாவாட் |
>=1.2*ரேட்டட் பவர் |
|
கிங்க் இலவச மின்னோட்டம் |
IKINK |
>=1.2*என்றால்(BOL) |
எம்.ஏ |
[1] |
||
|
எல்டி முன்னோக்கி மின்னழுத்தம் |
VF |
|
|
2.5 |
V |
PF= மதிப்பிடப்பட்ட சக்தி |
|
மைய அலைநீளம் |
λC |
973 |
974 |
975 |
nm |
உச்சம், PF= மதிப்பிடப்பட்ட சக்தி |
|
975 |
976 |
977 |
nm |
உச்சம் |
||
|
உச்ச அலைநீளம் திருப்பு |
△λp/△Tamb |
|
|
0.02 |
nm/℃ |
டி: FBG டெம்ப். |
|
ஸ்பெக்ட்ரம் அகலம் |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
ஸ்பெக்ட்ரம் நிலைத்தன்மை |
|
-0.5 |
|
0.5 |
nm |
PF=ரேட்டட் பவர், t=60s |
|
பொறுப்பை கண்காணிக்கவும் |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=ரேட்டட் பவர் |
|
பதிலளிப்பு நிலைத்தன்மையை கண்காணிக்கவும் |
|
|
|
20% |
|
@அனைத்து இயக்க வெப்பநிலை. |
|
இருண்ட மின்னோட்டத்தை கண்காணிக்கவும் |
ஐடி |
|
|
50 |
nA |
VPD=5V |
|
TEC மின்னோட்டம் |
ITEC |
|
|
2 |
A |
TCASE=75℃ |
|
TEC மின்னழுத்தம் |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
TEC தொகுதி மின் நுகர்வு |
P |
|
|
5 |
W |
TCASE=75℃ |
|
சக்தி நிலைத்தன்மை >20 மெகாவாட் 10-20 மெகாவாட் 3.5-10மெகாவாட் |
|
|
|
0.2 0.5 1 |
dBm |
பீக்-டு-பீக், t=60s, DC முதல் 50kHz வரை மாதிரி, TC=25℃ |
|
கண்காணிப்புப் பிழை |
TE |
-0.5 |
|
0.5 |
dB |
TC=-5~75℃, குறிப்பிடப்படுகிறது [2] |
|
தெர்மிஸ்டர் எதிர்ப்பு |
RTH |
9.5 |
10 |
10.5 |
கோம் |
TSTG=25℃ |
|
தெர்மிஸ்டர் பி மாறிலி |
BTH |
|
3900 |
|
k |
TSTG=25℃ |
600 மெகாவாட் வரை கிங்க் இல்லாத இயக்க சக்தி.
SM ஃபைபர் மற்றும் PM ஃபைபர் விருப்பமானவை.
ஃபைபர் ப்ராக் கிரேட்டிங் உறுதிப்படுத்தல்.
ஒருங்கிணைந்த TEC குளிரூட்டி, தெர்மிஸ்டர் மற்றும் மானிட்டர் டையோடு.
ஃபைபர் பெருக்கி உந்தி.
உணர்தல் & அளவீடு.
CATV ஒலிபரப்பு.
DWDM அமைப்புகள்.
ஃபெம்டோசெகண்ட் அமைப்புகள்.

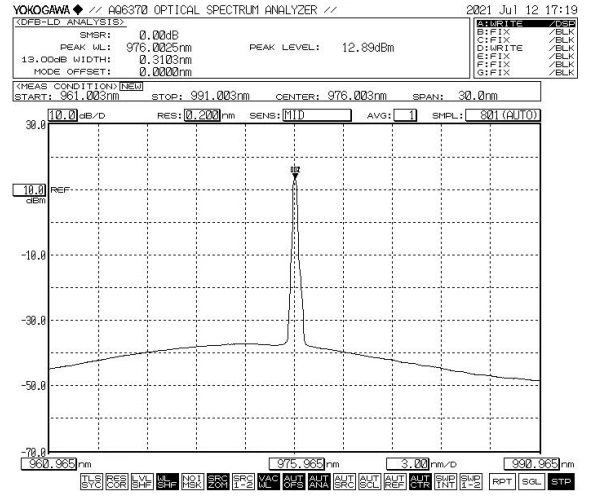

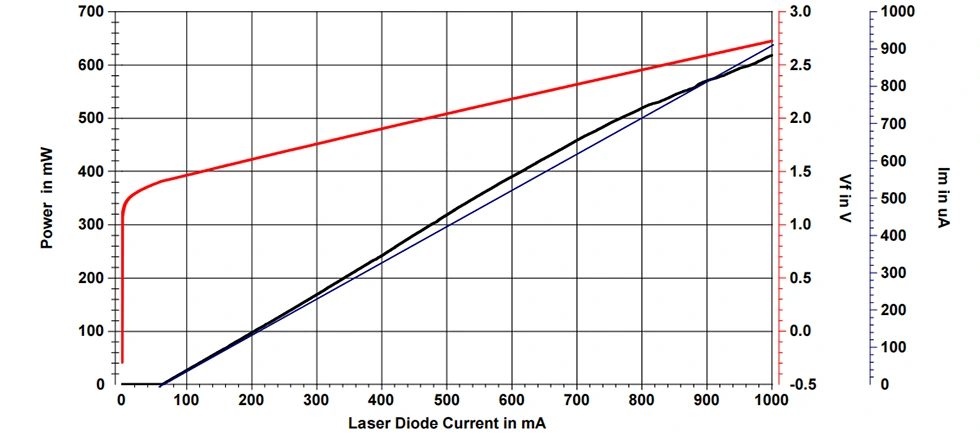

வழக்கமான ஸ்பெக்ட்ரம் & PIV: 976nm, WL சகிப்புத்தன்மை +/-1nm, 600mW

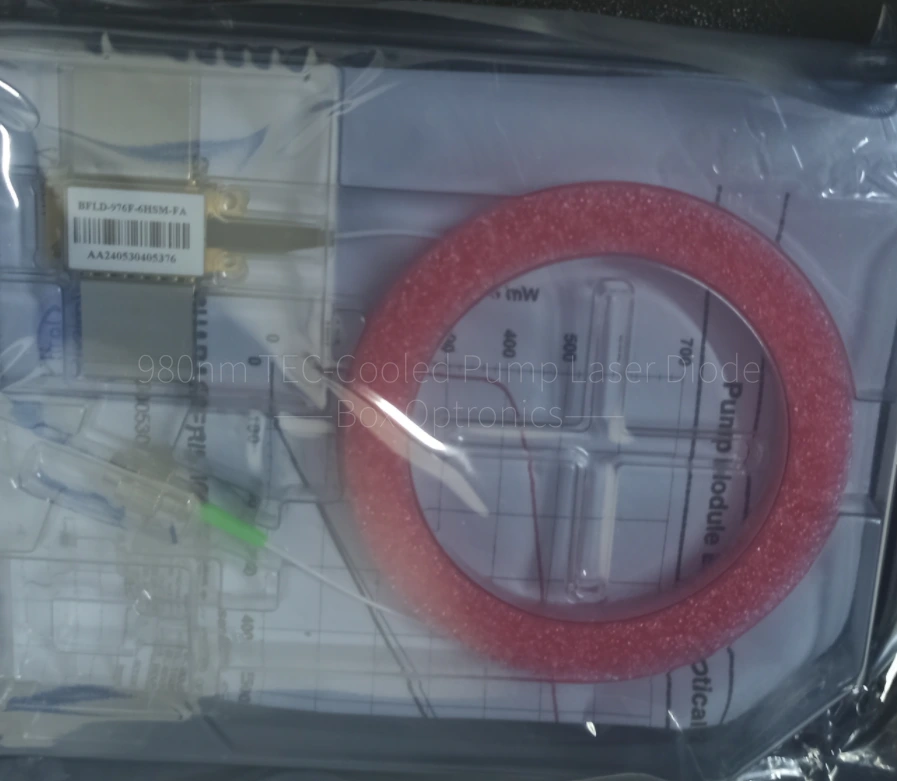

பேக்கிங் உதாரணம்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
980nm TEC-கூல்டு பம்ப் லேசர் டையோடு |
1 |
|
2 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
*தனிப்பட்ட சாதனம்; உள்ளமைக்கப்பட்ட இயக்கி இல்லை (வெளிப்புற இயக்கி விருப்பமானது).
|
பெயர் |
அலைநீளம் |
FBG |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பாதுகாப்பு குழாய் |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nm பம்ப் லேசர் |
974:974nm 976: 976nm |
எஃப்: உடன் |
2H:200mW 4H:400mW 6H:600mW ... மற்றவை |
எஸ்எம்: ஒற்றை முறை PM: துருவமுனைப்பு பராமரிப்பு
|
N: பூஜ்ய FA: FC/APC SA: SC/APC மற்றவை |
0: வெற்று ஃபைபர் 1:900um தளர்வான குழாய் |
எ.கா: BFLD-976F-6HSM-N0
(ஆர்டர் தகவல்: 980nm TEC-கூல்டு பம்ப் லேசர் டையோடு, பட்டாம்பூச்சி தொகுப்பு, 976nm, FBG உடன், 600mW வெளியீட்டு சக்தி, SM ஃபைபர், இணைப்பான் இல்லாமல், வெற்று ஃபைபர்).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், EXW ஐப் பயன்படுத்துமாறு Box Optronics பரிந்துரைக்கிறது. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், தயாரிப்புகளுக்கான ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும்.
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில கையிருப்பில் இருந்தால், அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
செயல்படும் போது, இந்த சாதனம் அதிக தீவிரம் கொண்ட லேசர் கற்றை வெளியிடுகிறது; ஃபைபர் எண்ட் முகத்தை நேரடியாகப் பார்க்க வேண்டாம், அவ்வாறு செய்வதால் கண் காயம் ஏற்படலாம்.
இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது; எனவே, பேக்கேஜிங், போக்குவரத்து மற்றும் பயன்பாட்டின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகளை கண்டிப்பாக கடைபிடிக்க வேண்டும். கூடுதலாக, மின்சாரம் வழங்கப்படுவதைத் தடுக்க முன்னெச்சரிக்கைகள் எடுக்கப்பட வேண்டும், ஏனெனில் அவ்வாறு செய்யத் தவறினால் சாதனம் நிரந்தரமாக சேதமடையலாம் (எ.கா., முறையான உபகரணங்கள் தரையிறக்கப்படுவதை உறுதிசெய்தல் மற்றும் நிலையான எதிர்ப்பு மணிக்கட்டுப் பட்டையை அணிதல்).
ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது அழுத்தம் கொடுக்கவோ அல்லது இழுக்கவோ கூடாது. இணைப்பிகள் பொருத்தப்பட்ட சாதனங்களுக்கு, நிறுவல் அல்லது அகற்றும் போது சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டும் ஒரே நேரத்தில் உயர்த்தப்படுவதை உறுதிசெய்யவும்.
ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை 260 ° C ஐ விட அதிகமாக இருக்கக்கூடாது, மேலும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். பின்வருவனவற்றில் குறிப்பிட்ட கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, சாதனம் ஒரு சக்தியற்ற நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக தரையிறக்கப்பட வேண்டும்.
அனைத்து கூறுகளையும் இயக்குவதற்கு முன், முதலில் குளிரூட்டியை இயக்கவும், பின்னர் சிப் அதிக வெப்பம் மற்றும் அதிக சுமைகளைத் தடுக்க அதிகரிக்கும் பவர்-அப் படிகளைத் தொடரவும்.
உத்தரவாதக் காலம்:
வாங்கியதிலிருந்து 1 வருடத்திற்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், தயாரிப்பு தரச் சிக்கல்களால் ஏற்படும் தவறுகளுக்கு இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் வழங்கப்படும். இருப்பினும், உத்தரவாதக் காலத்திற்குள் பின்வரும் சந்தர்ப்பங்களில் இலவச பழுதுபார்ப்பு சேவைகளை மறுக்கும் உரிமையை Box Optronics வைத்திருக்கிறது:
(1) இயற்கை காரணிகள் (எ.கா. மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்களால் ஏற்படும் சேதம்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.

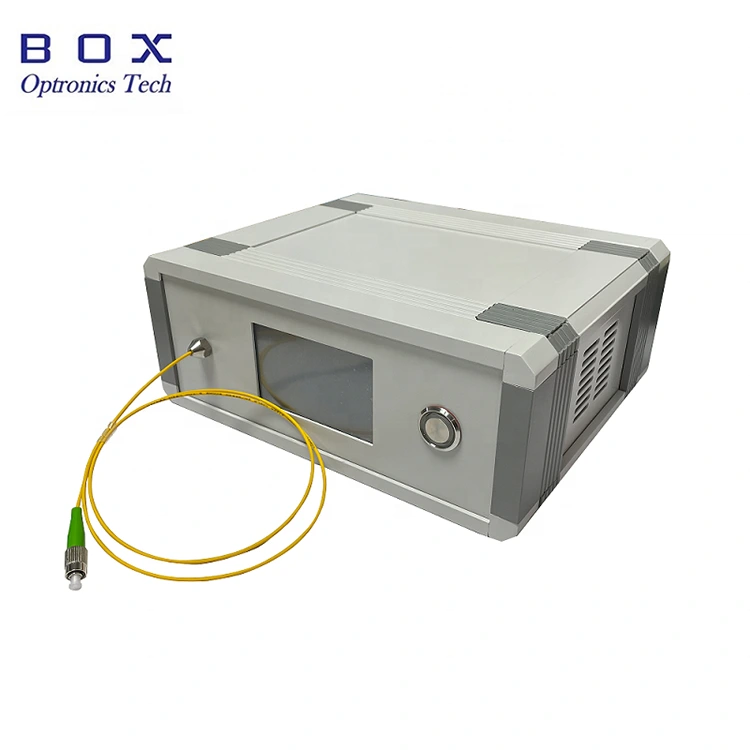

தொடுதிரை காட்சியுடன் கூடிய பெஞ்ச்டாப் தொகுப்பில் கிடைக்கிறது; பவர்-அப் மீது உடனடியாக ஒளியை வெளியிடுகிறது.
