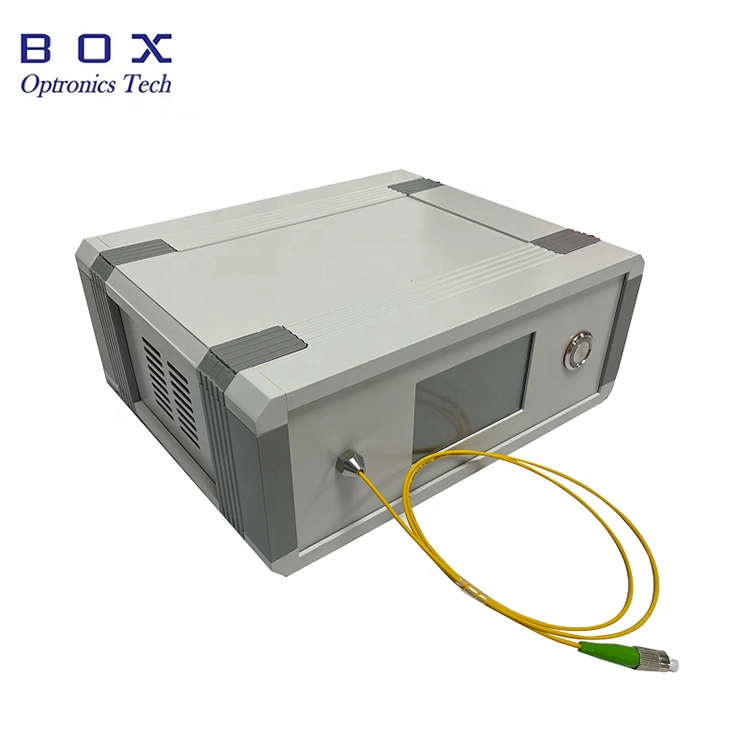

1. அறிமுகம் பில்ட்-இன் டிரைவ் சர்க்யூட்களுடன் 980nm பம்ப் டையோடு லேசர் தொகுதி
2. தொழில்நுட்பம் விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. நிலையான பாகங்கள்
6. பாதுகாப்பான செயல்பாட்டு வழிகாட்டி
7. ஆர்டர் தகவல்
8. தரவுத்தாள் மற்றும் சோதனைத்தாள்
9. மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்
10. முன்னணி நேரம்
11. செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு
12. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

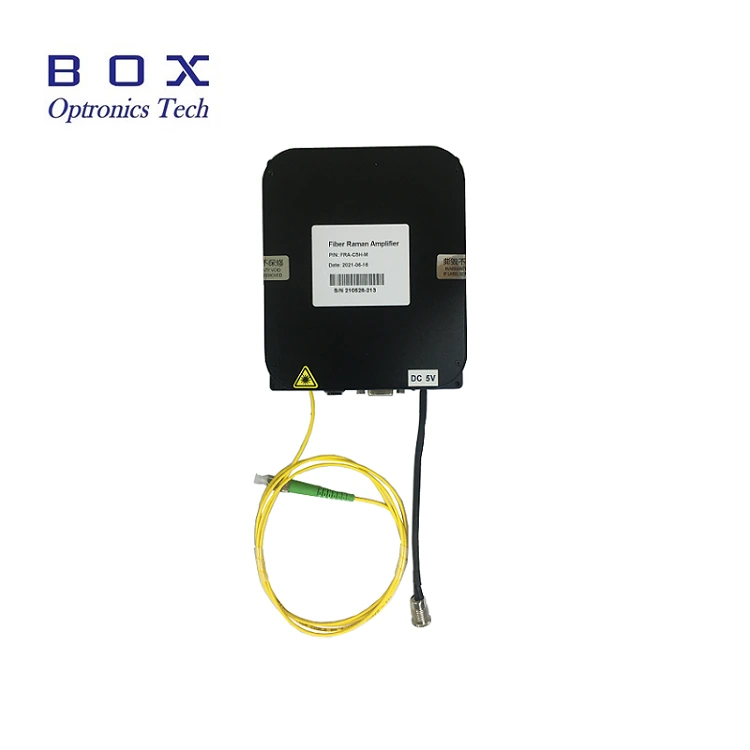

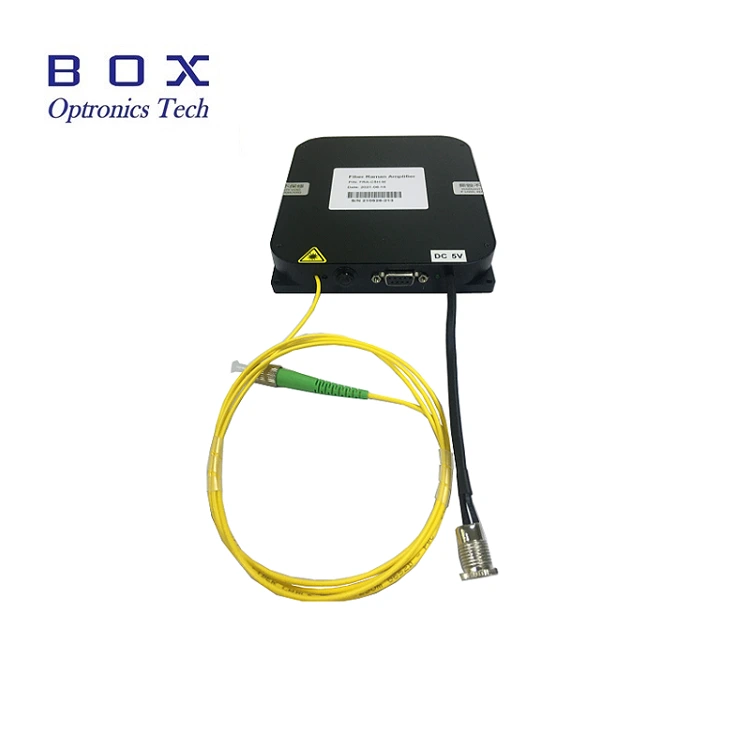

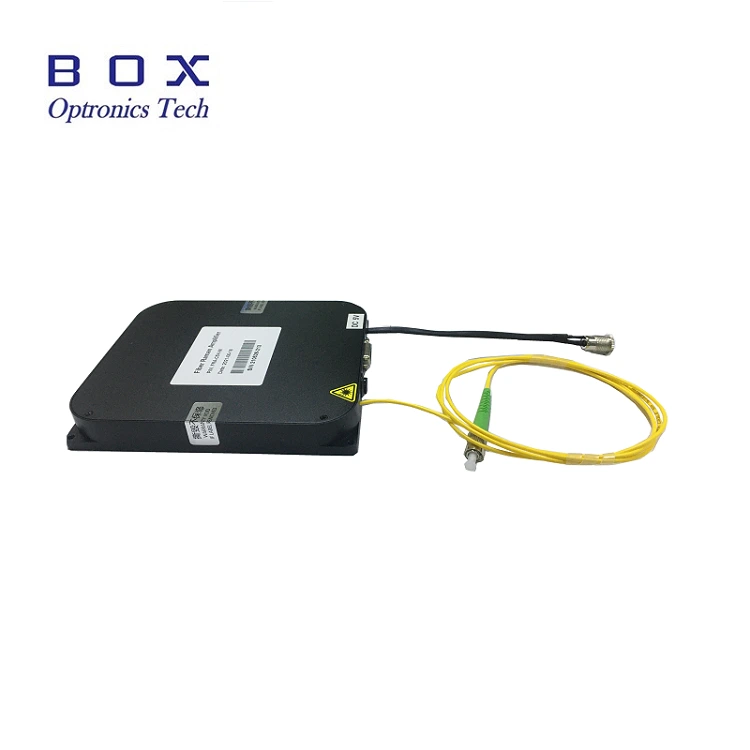

உள்ளமைக்கப்பட்ட இயக்ககத்துடன் 980nm பம்ப் டையோடு லேசர் தொகுதி சர்க்யூட்கள் ஆப்டிகல் கம்யூனிகேஷன், ஃபைபர் பெருக்கம், ஆகியவற்றிற்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளன. மற்றும் நேரியல் அல்லாத ஒளியியல் ஆராய்ச்சி. இது லேசர் சிப், டிரைவ் சர்க்யூட் ஆகியவற்றை ஒருங்கிணைக்கிறது, வெப்பநிலை கட்டுப்பாடு பாதுகாப்பு அலகு, மற்றும் ஃபைபர் வெளியீடு அமைப்பு ஒன்றில், இல்லை வெளிப்புற இயக்கி தேவை, பிளக் மற்றும் பிளே. 200mW/ 400mW/ 600mW கிடைக்கிறது. எஸ்.எம் ஃபைபர் மற்றும் PM ஃபைபர் விருப்பமானவை. 1 வருட உத்தரவாதம். லேசர் மூலத்தைப் பயன்படுத்தும் போது நீண்ட காலமாக தொகுதி, வெப்பச் சிதறலைக் கருத்தில் கொள்ள வேண்டும். வைக்கவும் ஒரு வெப்ப மூழ்கி மீது தொகுதி.
|
அளவுருக்கள் |
அலகு |
மதிப்புகள் |
குறிப்புகள் |
|
இயக்க அலைநீளம் |
nm |
974±1, 976±1 |
|
|
வெளியீட்டு சக்தி |
மெகாவாட் |
200-700 |
|
|
சக்தி உறுதியற்ற தன்மை (குறுகிய கால 15 நிமிடங்கள்) |
dB |
≤±0.02 |
|
|
சக்தி உறுதியற்ற தன்மை (நீண்ட கால 8 மணிநேரம்) |
dB |
≤±0.05 |
|
|
இணைப்பான் |
- |
FC/APC |
|
|
ஃபைபர் வகை |
- |
Hi1060/PM980 |
|
|
பரிமாணங்கள் |
மிமீ |
195(W)×220(D)×120(H) |
பெஞ்ச்டாப் |
|
பரிமாணங்கள் |
மிமீ |
150(W)×125(D)×20(H) |
தொகுதி |
|
பவர் சப்ளை |
V |
AC 110~240V, <20W |
பெஞ்ச்டாப் |
|
பவர் சப்ளை |
V |
DC 5V/4A, <15W |
தொகுதி |
|
சக்தி சிதறல் |
W |
≤ 60 |
|
|
இயக்க வெப்பநிலை |
℃ |
-5 ~ +55 |
|
|
சேமிப்பு வெப்பநிலை |
℃ |
-40 ~ +85 |
|
● உள்ளமைக்கப்பட்ட ஒருங்கிணைந்த இயக்கி சுற்றுகள், வெளிப்புறங்கள் இல்லை இயக்கி பலகை தேவை.
● சிறிய மற்றும் சிறிய அளவு, ஒருங்கிணைப்புக்கு ஏற்றது மற்றும் எளிதான நிறுவல்.
● சக்தி மற்றும் நிறமாலை நிலைத்தன்மை.
● தொடர்பு இடைமுகம் இணக்கமானது.
● ஃபைபர் பெருக்கிகளுக்கான பம்ப் ஆதாரம் (EDFA).
● லேசர் உணர்திறன் கருவி.
● ஆப்டிகல் ஃபைபர் கம்யூனிகேஷன்ஸ் டிரான்ஸ்மிஷன் அமைப்புகள்.
● உயிரியல் கண்டறிதல்.

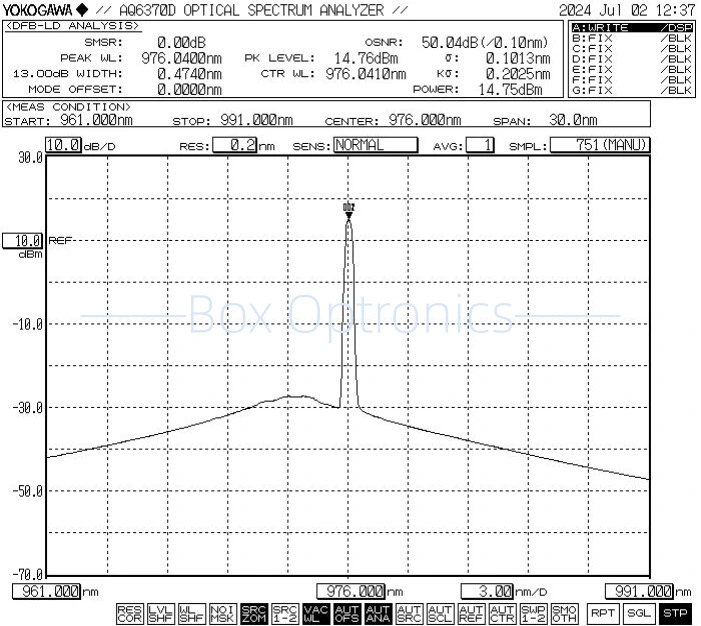

● வழக்கமான ஸ்பெக்ட்ரம்: 976nm

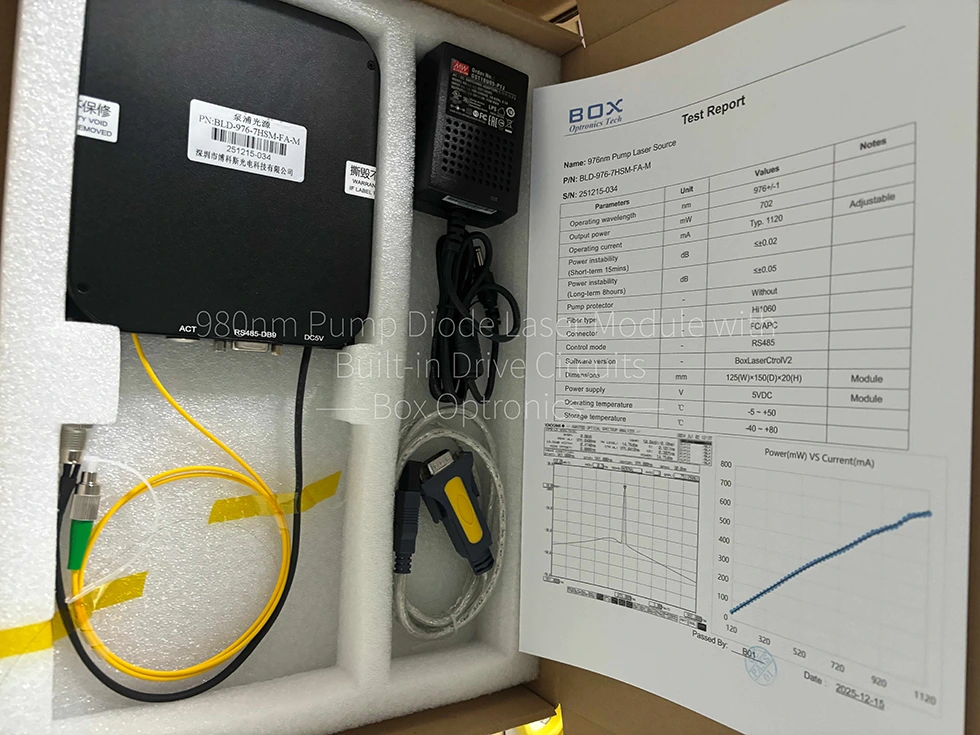

● நிலையான பாகங்கள்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
பம்ப் லேசர் மூல (தொகுதி ஹோஸ்ட்) |
1 |
|
2 |
USB-RS485 DB9 டேட்டா கேபிள் |
1 |
|
3 |
பவர் அடாப்டர் (விரும்பினால்) |
1 |
|
4 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
படி1.அன்பேக்கிங்: சட்டசபைக்கு முன், சரிபார்க்கவும் பம்ப் லேசர் சோர்ஸ் மாட்யூல், யூ.எஸ்.பி உட்பட அனைத்து துணைக்கருவிகளும் முழுமையாக உள்ளதா தரவு கேபிள், பவர் அடாப்டர், சோதனை அறிக்கை போன்றவை.
Step2.பவர் சப்ளை: DC உடன் இணைக்கப்பட்டுள்ளது மாறுதல் மின்சாரம் அல்லது அவற்றின் சக்தியை சந்திக்கும் ஒழுங்குபடுத்தப்பட்ட மின்சாரம் விநியோக தேவைகள். அசல் பொருந்திய பவர் அடாப்டரை மட்டும் பயன்படுத்தவும் (DC5V அல்லது DC12V). முறையற்ற பவர் அடாப்டர்கள் ஒளி மூலத்தை சேதப்படுத்தலாம். (பவர் அடாப்டர் உள்ளூர் மின்னழுத்த தரநிலைகளின்படி வழங்கப்படுகிறது.)
Step3.இணைப்பு வெளியீடு ஃபைபர்: திற ஃபைபர் கனெக்டர் அல்லது ஃபிளேன்ஜில் டஸ்ட் கேப், ஃபைபர் எண்ட் முகத்தை சரிபார்க்கவும், மற்றும் ஃபைபரை இணைக்கவும் அல்லது ஃபைபரை சாதனம் அல்லது பவர் மீட்டரில் இணைக்கவும் மாசு மற்றும் சேதம் இல்லை என்பதை உறுதி செய்த பிறகு.
Setp4. ஹோஸ்ட் கணினியுடன் இணைக்கவும்: பயன்படுத்தவும் 980nm பம்ப் டையோடு லேசர் தொகுதியை இணைக்க USB-RS485 DB9 டேட்டா கேபிள் உள்ளமைக்கப்பட்ட இயக்கக சுற்றுகள் மற்றும் கணினி; கணினி முதலில் நிறுவ வேண்டும் a USB-RS485 சீரியல் போர்ட் டேட்டா கேபிளை அடையாளம் காண பிரத்யேக சீரியல் போர்ட் டிரைவர், இல்லையெனில் ஹோஸ்ட் கணினி மென்பொருள் மற்றும் ஒளி மூல தொகுதி இருக்க முடியாது சரியாக இணைக்கப்பட்டு தொடர்பு கொள்ளப்பட்டது. ஓட்டுனருக்கு Box Optronics ஐக் கேளுங்கள்.

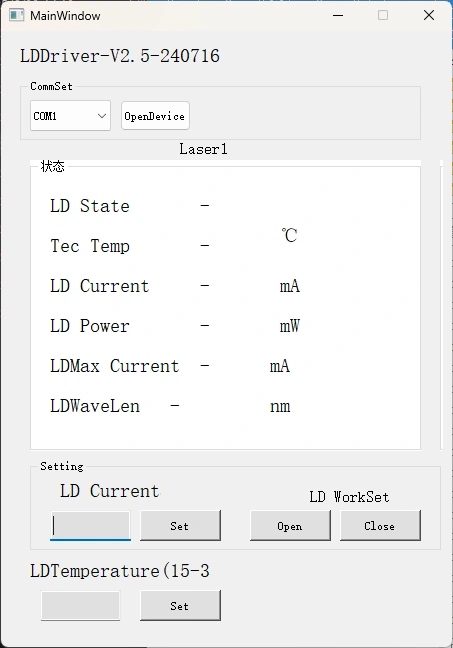

Step5.Control மென்பொருள்: Box Optronics தொடர் கட்டளை அல்லது PC மென்பொருளை வழங்குகிறது 980nm பம்ப் டையோடு லேசர் தொகுதியின் LD மின்னோட்டம் மற்றும் LD வெப்பநிலையைக் கட்டுப்படுத்தவும் பில்ட்-இன் டிரைவ் சர்க்யூட்களுடன். சரியான போர்ட்டைத் தேர்வுசெய்து, மின்னோட்டத்தை அமைக்கவும் வெப்பநிலை, பின்னர் திறந்த பொத்தானைக் கிளிக் செய்யவும். (சேதத்தைத் தடுக்க, டிரைவை உயர்த்தவும் ஆரம்ப செயல்பாட்டில் மெதுவாக மின்னோட்டம். உடனடியாக முழு மின்னோட்டத்தைப் பயன்படுத்த வேண்டாம்.)
படி 6. பயன்பாட்டிற்குப் பிறகு, மூடு பொத்தானைக் கிளிக் செய்து, மின்சார விநியோகத்தை அணைத்து, துண்டிக்கவும் ஃபைபர் இணைப்பு.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பரிமாணம் |
பம்ப் பாதுகாப்பாளர் |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-எக்ஸ் |
X |
|
பம்ப் லேசர் மூல |
974: 974nm 976: 976nm |
2H: 200mW 4H: 400mW 6H: 600mW மற்றவை |
எஸ்எம்: Hi1060 PM: PM980 |
FA: FC/APC SA: SC/APC மற்றவை |
எம்: தொகுதி பி: பெஞ்ச்டாப் |
பூஜ்யம்: இல்லாமல் P1: 1064nm எதிராக பாதுகாப்பு P5: 1550nm எதிராக பாதுகாப்பு |
எ.கா: BLD-976-6HSM-FA-MP1
(ஆர்டர் தகவல்: 980nm பம்ப் டையோடு லேசர் தொகுதி உள்ளமைந்துள்ளது டிரைவ் சர்க்யூட்கள், 976nm, 600mW வெளியீடு சக்தி, SM Hi1060 ஃபைபர், FC/APC உடன் இணைப்பான், 1064 nm பிரதிபலித்த ஒளிக்கு எதிரான பாதுகாப்பு, தொகுதி தொகுப்பு).
*பம்ப் ப்ரொடக்டர் பொருத்தப்பட்டிருக்கும், வெளியீட்டு சக்தி குறைப்பு 10-15% ஆகும்.
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● நீண்ட காலத்திற்கு ஒளி மூல தொகுதியைப் பயன்படுத்தும் போது, உறுதியாக இருங்கள் தொகுதியை வெப்பத்தில் ஏற்றுவதன் மூலம் வெப்பச் சிதறல் மற்றும் காற்றோட்டத்தைக் கருத்தில் கொள்ளுங்கள் மூழ்கும்.
● தொடங்கும் போது, முதலில் பவர் சுவிட்ச் மற்றும் தி விசை சுவிட்ச் "ஆஃப்" நிலையில் உள்ளது, பின்னர் மின்சார விநியோகத்தை இணைக்கவும். ஷட் டவுன் செய்யும் போது, முதலில் கீ சுவிட்சை ஆஃப் செய்யவும்; காட்டி வரை காத்திருக்கவும் மின்சாரம் துண்டிக்கப்படுவதற்கு முன் விளக்கு அணைந்துவிட்டது. நேரடியாக ஒருபோதும் உபகரணங்கள் செயல்பாட்டில் இருக்கும்போது மின்சாரத்தை துண்டிக்கவும்.
● ஃபைபர் கனெக்டர்களை அடிக்கடி செருகுவதை/அவிழ்ப்பதைத் தவிர்க்கவும் தூசி குவிப்பு மற்றும் இறுதி முகம் சேதம்.
● பஞ்சு இல்லாத துடைப்பான் மூலம் சுத்தமான ஃபைபர் கனெக்டர்கள் மற்றும் ஆய்வு இணைப்புக்கு முன் ஃபைபர் எண்ட்-ஃபேஸ் டிடெக்டர். எப்போதும் இழைகளை இணைக்கவும்/துண்டிக்கவும் இறுதி முகம் எரிவதைத் தவிர்க்க சக்தி இல்லாமல். டஸ்ட் கேப்களுடன் பயன்படுத்தப்படாத இணைப்பிகளை மூடவும்.
● உலர்ந்த, ஈரப்பதம் இல்லாத சூழலில் உபகரணங்களை சேமிக்கவும்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.

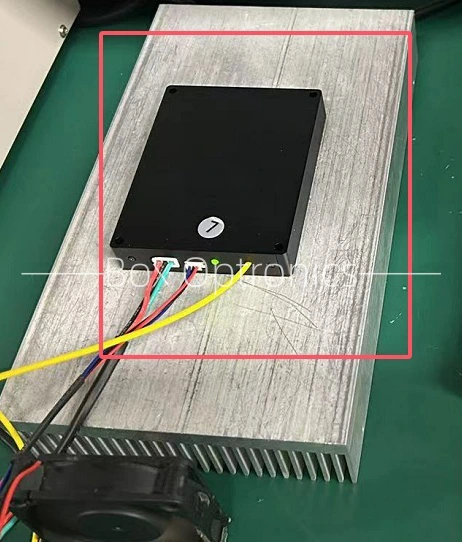

*வெப்பச் சிதறல் நீண்ட கால பயன்பாட்டிற்கு
