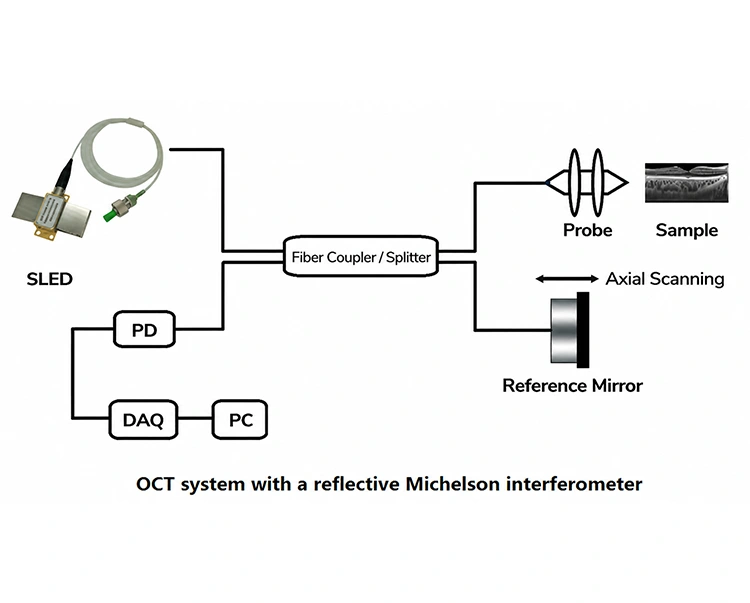

(1) பிராட்பேண்ட், குறைந்த-ஒழுங்கு மூலத்தால் (SLED போன்றவை) வெளியிடப்படும் ஒளியானது பீம் ஸ்ப்ளிட்டர் (அல்லது ஃபைபர் கப்ளர்) மூலம் இரண்டு பீம்களாகப் பிரிக்கப்பட்டு, முறையே குறிப்புக் கை மற்றும் மாதிரிக் கைக்குள் நுழைகிறது.
(2) குறிப்புக் கையில் உள்ள ஒளி கண்ணாடியால் பிரதிபலிக்கப்படுகிறது.
(3) மாதிரிக் கையில் உள்ள ஒளியானது திசு அல்லது ஆய்வின் கீழ் உள்ள பொருளை ஒளிரச் செய்த பிறகு, பல்வேறு ஆழங்களில் இருந்து சிதறிய ஒளி திரும்பும்.
(4) இரண்டு பீம்களும் பீம் ஸ்ப்ளிட்டரில் மீண்டும் இணைகின்றன; இரண்டு கைகளுக்கும் இடையே உள்ள ஒளியியல் பாதை வேறுபாடு ஒளி மூலத்தின் ஒத்திசைவு நீளத்திற்குள் வரும்போது மட்டுமே குறுக்கீடு சமிக்ஞை உருவாக்கப்படுகிறது. இந்த குறுகிய ஒத்திசைவு நீளம் கணினியின் உயர் அச்சுத் தீர்மானத்தை உறுதி செய்கிறது.
(5) குறிப்புக் கண்ணாடியின் நிலையை ஸ்கேன் செய்வதன் மூலம் அல்லது குறுக்கீடு சிக்னல்களைப் பெற அதிர்வெண் ஸ்வீப்பிங்கைப் பயன்படுத்துவதன் மூலம், சிஸ்டம் மாதிரி அடுக்கின் இரு பரிமாண அல்லது முப்பரிமாண டோமோகிராஃபிக் படங்களை அடுக்கு வாரியாக மறுகட்டமைக்க முடியும்.
|
கூறு |
செயல்பாடு விளக்கம் |
|
SLED ஒளி மூல |
பிராட்பேண்ட் குறைந்த ஒத்திசைவான ஒளியை வழங்குகிறது, உயர் அச்சுத் தெளிவுத்திறனை அடைவதற்கு OCT அமைப்பின் முக்கிய ஒளி மூலமாக செயல்படுகிறது; பொதுவாக 800-1550 nm இன் அகச்சிவப்பு அலைவரிசையில் இயங்குகிறது. |
|
ஃபைபர் கப்ளர் / ஸ்ப்ளிட்டர் |
ஒளி மூலத்தை மாதிரிக் கை மற்றும் குறிப்புக் கையாகப் பிரித்து, இரு கைகளிலிருந்தும் எதிரொலி சமிக்ஞைகளை டிடெக்டரில் இணைக்கிறது. |
|
ஆய்வு |
மாதிரியின் மேற்பரப்பு அல்லது உட்புறத்தில் ஒளிக்கற்றையை மையப்படுத்துகிறது, மேலும் வெவ்வேறு ஆழங்களில் இருந்து பின்-பிரதிபலித்த / பின்-சிதறிய ஆப்டிகல் சிக்னல்களை சேகரிக்கிறது. |
|
குறிப்பு கண்ணாடி |
நிலையான குறிப்பு ஆப்டிகல் பாதையை வழங்குகிறது. இது துல்லியமான அச்சு ஸ்கேனிங் மூலம் குறிப்புக் கையின் ஆப்டிகல் பாதை நீளத்தை மாற்றுகிறது, வெவ்வேறு மாதிரி ஆழங்களில் இருந்து பிரதிபலித்த ஒளியுடன் குறுக்கீடு சமிக்ஞை பொருத்தத்தை உணர்ந்து, ஆழம் தீர்க்கப்பட்ட ஸ்கேனிங்கை நிறைவு செய்கிறது. |
|
PD |
மாதிரி கை மற்றும் குறிப்புக் கையிலிருந்து குறுக்கீடு ஆப்டிகல் சிக்னல்களைக் கண்டறிகிறது. |
|
தரவு பெறுதல் அமைப்பு (DAQ) |
கணினி மூலம் நிகழ்நேர செயலாக்கம் மற்றும் சேமிப்பிற்காக ஒளிமின்னழுத்த சமிக்ஞைகளை டிஜிட்டல் சிக்னல்களாக மாற்றுகிறது. |
|
பிசி |
ஃபாஸ்ட் ஃபோரியர் டிரான்ஸ்ஃபார்ம் (FFT) போன்ற அல்காரிதம்கள் மூலம் பெறப்பட்ட குறுக்கீடு சிக்னல்களை செயலாக்குகிறது, மேலும் மாதிரியின் உயர் தெளிவுத்திறன் 2D அல்லது 3D டோமோகிராஃபிக் படங்களை மறுகட்டமைக்கிறது. |

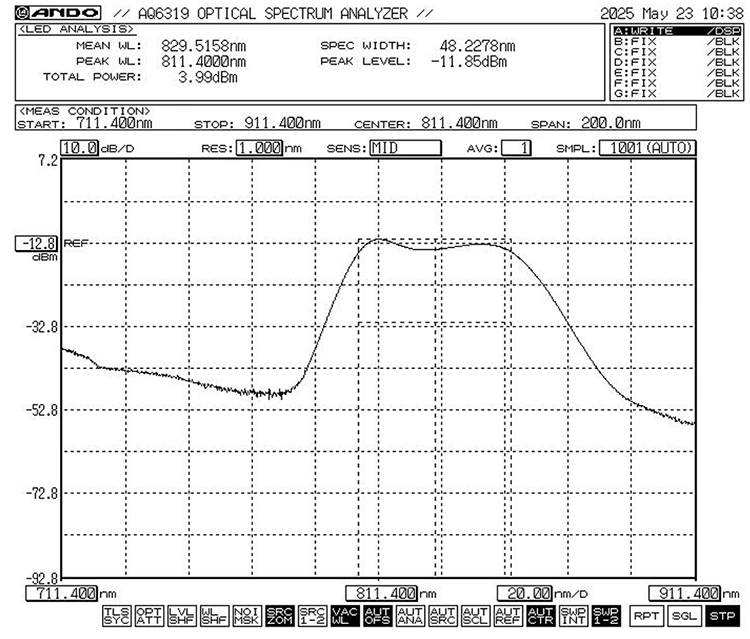

840nm 20mW SLED பிராட்பேண்ட் லைட் சோர்ஸ்

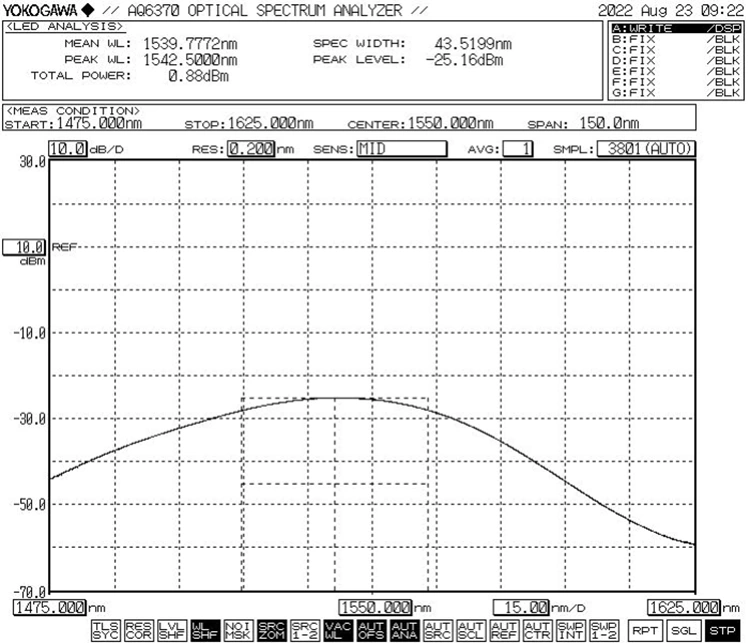

Q1: SLD பிராட்பேண்ட் ஒளி மூலத்தின் எந்த அலைநீளம் (nm இல்) பொதுவாக OCT இல் பயன்படுத்தப்படுகிறது?
A1: பயோமெடிக்கல் இமேஜிங் → 800–1060nm;
தொழில்துறை ஆய்வு/ஃபைபர் ஆப்டிக்ஸ் பயன்பாடுகள் → 1300–1550nm.
Q2: SLED பிராட்பேண்ட் ஒளி மூலத்திற்கு தனிமைப்படுத்தி தேவையா?
A2: தொழில்துறை பயன்பாடுகளுக்கு, பிரதிபலித்த ஒளியியல் சக்தியின் அளவை சுயாதீனமாக மதிப்பிடுவது அவசியம்; உத்தரவாதமளித்தால், பல தனிமைப்படுத்திகள் தேவைப்படலாம்.
Q3: நீங்கள் வழங்கும் SLD ஒளி மூலங்கள் உள்ளமைக்கப்பட்ட இயக்கி சுற்றுடன் வருகின்றனவா?
A3: ஆம், லேசர் சிப், டிரைவர் சர்க்யூட் மற்றும் (விரும்பினால்) ஃபைபர் கப்ளரை ஒருங்கிணைக்கும் மாடுலர் தீர்வுகளை நாங்கள் வழங்குகிறோம். வாடிக்கையாளர் வெளிப்புற இயக்கியை இணைக்க வேண்டிய அவசியமின்றி நேரடியாகப் பயன்படுத்த அல்லது மேலும் கணினி ஒருங்கிணைப்பை இது அனுமதிக்கிறது.
-
