1. அறிமுகம் 1457nm ராமன் பம்ப் லேசர் ஆதாரம்
2. தொழில்நுட்பம் விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. நிலையான பாகங்கள்
6. பாதுகாப்பான செயல்பாட்டு வழிகாட்டி
7. ஆர்டர் தகவல்
8. தரவுத்தாள் மற்றும் சோதனைத்தாள்
9. மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்
10. முன்னணி நேரம்
11. செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு
12. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

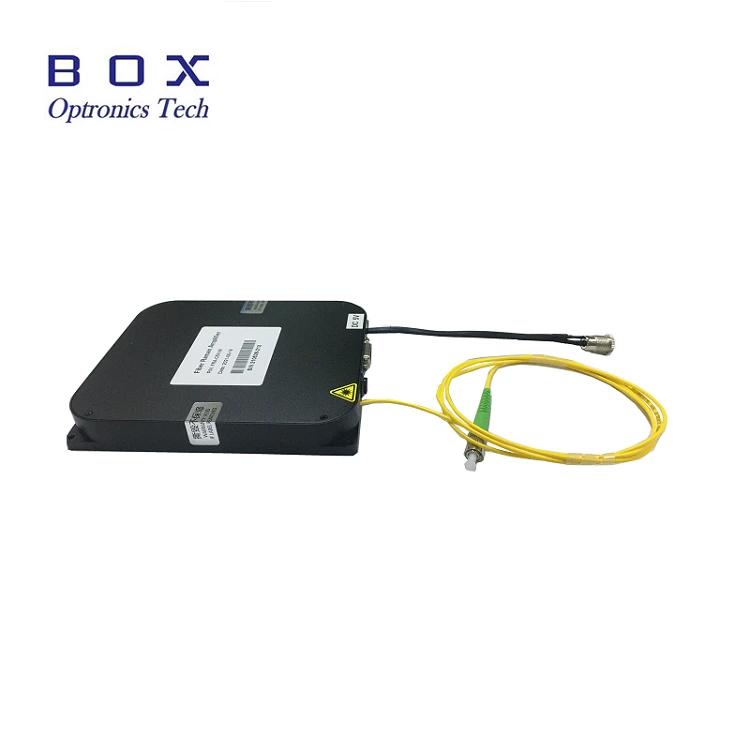

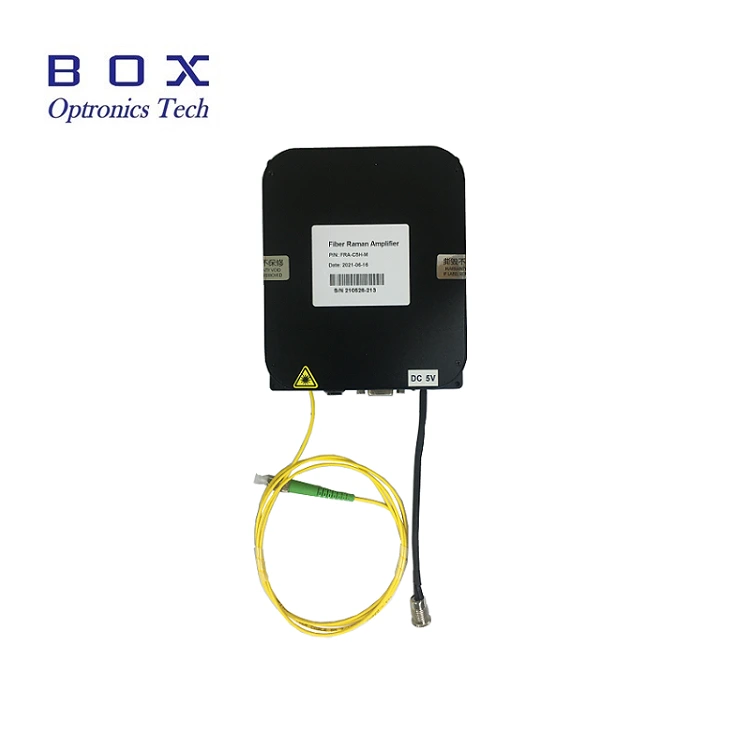

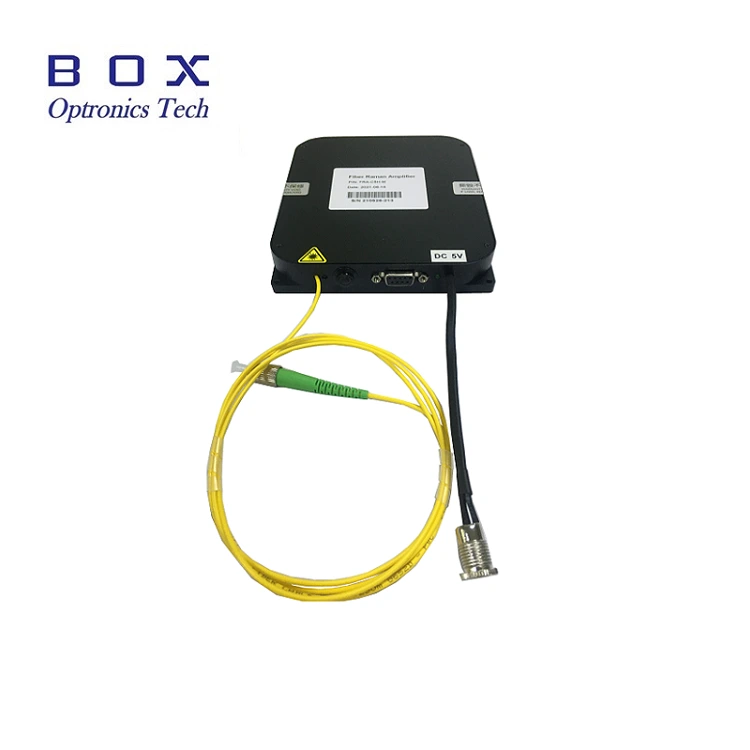

இது ஃபைபர் கொண்ட 1457nm ராமன் பம்ப் லேசர் மூலமாகும் ராமன் ஃபைபர் பெருக்கி மற்றும் எர்-டோப் செய்யப்பட்ட ஃபைபர் பெருக்கிக்காக வடிவமைக்கப்பட்ட ப்ராக் கிரேட்டிங், தொழில்ரீதியாக வடிவமைக்கப்பட்ட டிரைவ் சர்க்யூட் மற்றும் TEC கட்டுப்பாடு பாதுகாப்பை உறுதி செய்யும் லேசர், நிலையான வெளியீட்டு சக்தி மற்றும் ஸ்பெக்ட்ரம் ஆகியவற்றின் செயல்பாடு. அதை வழங்க முடியும் டெஸ்க்டாப் அல்லது மாடுலர் தொகுப்பில் RS-485 தொடர்பு இடைமுகம் மற்றும் கணினி ஒருங்கிணைப்புக்கான கண்காணிப்பு மென்பொருள். 400 மெகாவாட் உயர் வெளியீட்டு சக்தி. தயவுசெய்து பயன்படுத்தவும் மதிப்பிடப்பட்ட மின்னழுத்தத்துடன், வெப்பநிலை மற்றும் ஈரப்பதத்தைக் கட்டுப்படுத்துவது, நல்ல வெப்பத்தை உறுதி செய்கிறது சிதறல், வெளியீட்டு சுமை மற்றும் மாசுபடுவதைத் தவிர்க்கவும்.
|
அளவுருக்கள் |
அலகு |
மதிப்புகள் |
குறிப்புகள் |
|
இயக்க அலைநீளம் |
nm |
1457±1 |
|
|
வெளியீட்டு சக்தி |
மெகாவாட் |
400–450 |
|
|
சக்தி உறுதியற்ற தன்மை (குறுகிய கால 15 நிமிடங்கள்) |
dB |
≤±0.02 |
|
|
சக்தி உறுதியற்ற தன்மை (நீண்ட கால 8 மணிநேரம்) |
dB |
≤±0.05 |
|
|
இணைப்பான் |
- |
FC/APC |
|
|
ஃபைபர் வகை |
- |
SMF-28e |
|
|
பரிமாணங்கள் |
மிமீ |
195(W)×220(D)×120(H) |
பெஞ்ச்டாப் |
|
பரிமாணங்கள் |
மிமீ |
150(W)×125(D)×20(H) |
தொகுதி |
|
பவர் சப்ளை |
V |
AC 110~240V, <20W |
பெஞ்ச்டாப் |
|
பவர் சப்ளை |
V |
DC 5V/4A, <15W |
தொகுதி |
|
சக்தி சிதறல் |
W |
≤60 |
|
|
இயக்க வெப்பநிலை |
℃ |
-5 ~ +55 |
|
|
சேமிப்பு வெப்பநிலை |
℃ |
-40 ~ +85 |
|
● 400 மெகாவாட் உயர் வெளியீட்டு சக்தி;
● சக்தி மற்றும் நிறமாலை நிலைத்தன்மை;
● DB9 எளிதாக ஒருங்கிணைப்பதற்கான பெண்(RS485) தகவல்தொடர்புகள்.
● ராமன் ஃபைபர் பெருக்கி;
● EDFA எர்-டிராப் ஃபைபர் பெருக்கி.

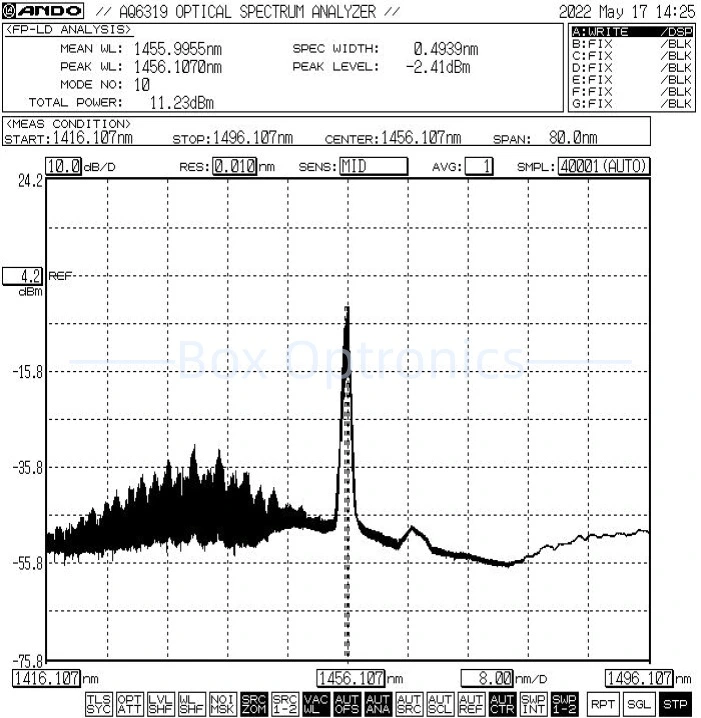

● வழக்கமான ஸ்பெக்ட்ரம்: 1457nm, +/-1 சகிப்புத்தன்மை.
● நிலையான பாகங்கள்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
பம்ப் லேசர் மூல (தொகுதி ஹோஸ்ட்) |
1 |
|
2 |
USB-RS485 DB9 டேட்டா கேபிள் |
1 |
|
3 |
பவர் அடாப்டர் (விரும்பினால்) |
1 |
|
4 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
படி1.அன்பேக்கிங்: சட்டசபைக்கு முன், சரிபார்க்கவும் பம்ப் லேசர் சோர்ஸ் மாட்யூல், யூ.எஸ்.பி உட்பட அனைத்து துணைக்கருவிகளும் முழுமையாக உள்ளதா தரவு கேபிள், பவர் அடாப்டர், சோதனை அறிக்கை போன்றவை.
Step2.பவர் சப்ளை: DC உடன் இணைக்கப்பட்டுள்ளது மாறுதல் மின்சாரம் அல்லது அவற்றின் சக்தியை சந்திக்கும் ஒழுங்குபடுத்தப்பட்ட மின்சாரம் விநியோக தேவைகள். அசல் பொருந்திய பவர் அடாப்டரை மட்டும் பயன்படுத்தவும் (DC5V அல்லது DC12V). முறையற்ற பவர் அடாப்டர்கள் ஒளி மூலத்தை சேதப்படுத்தலாம். (பவர் அடாப்டர் உள்ளூர் மின்னழுத்த தரநிலைகளின்படி வழங்கப்படுகிறது.)
Step3.இணைப்பு வெளியீடு ஃபைபர்: திற ஃபைபர் கனெக்டர் அல்லது ஃபிளேன்ஜில் டஸ்ட் கேப், ஃபைபர் எண்ட் முகத்தை சரிபார்க்கவும், மற்றும் ஃபைபரை இணைக்கவும் அல்லது ஃபைபரை சாதனம் அல்லது பவர் மீட்டரில் இணைக்கவும் மாசு மற்றும் சேதம் இல்லை என்பதை உறுதி செய்த பிறகு.
Setp4. ஹோஸ்ட் கணினியுடன் இணைக்கவும்: பயன்படுத்தவும் 1457nm ராமன் பம்ப் லேசர் மூலத்தை இணைக்க USB-RS485 DB9 டேட்டா கேபிள் மற்றும் கணினி; கணினி முதலில் ஒரு பிரத்யேக சீரியல் போர்ட் டிரைவரை நிறுவ வேண்டும் USB-RS485 சீரியல் போர்ட் டேட்டா கேபிளை அடையாளம் காணவும், இல்லையெனில் ஹோஸ்ட் கணினி மென்பொருள் மற்றும் ஒளி மூல தொகுதியை சரியாக இணைக்க முடியாது தொடர்பு கொண்டார். ஓட்டுனருக்கு Box Optronics ஐக் கேளுங்கள்.

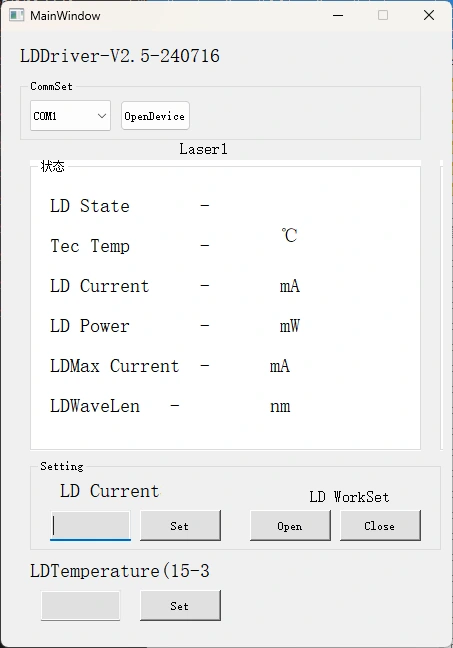

Step5.Control மென்பொருள்: Box Optronics தொடர் கட்டளை அல்லது PC மென்பொருளை வழங்குகிறது 1457nm ராமன் பம்ப் லேசரின் LD மின்னோட்டம் மற்றும் LD வெப்பநிலையைக் கட்டுப்படுத்தவும் ஆதாரம். சரியான போர்ட்டைத் தேர்ந்தெடுத்து, தற்போதைய மற்றும் வெப்பநிலையை அமைக்கவும், பின்னர் கிளிக் செய்யவும் திறந்த பொத்தான். (சேதத்தைத் தடுக்க, இயக்கி மின்னோட்டத்தை மெதுவாக அதிகரிக்கவும் ஆரம்ப செயல்பாடு. உடனடியாக முழு மின்னோட்டத்தைப் பயன்படுத்த வேண்டாம்.)
படி 6. பயன்பாட்டிற்குப் பிறகு, மூடு பொத்தானைக் கிளிக் செய்து, மின்சார விநியோகத்தை அணைத்து, துண்டிக்கவும் ஃபைபர் இணைப்பு.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பரிமாணம் |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-எக்ஸ் |
|
பம்ப் லேசர் மூல |
1457:1457nm 1480:1480nm |
4H: 400mW |
எஸ்எம்: SMF-28e |
FA:FC/APC SA:SC/APC மற்றவை |
எம்: தொகுதி பி: பெஞ்ச்டாப் |
எ.கா: BSLD-1457-4HSM-FA-M
(ஆர்டர் தகவல்: 1457nm ராமன் பம்ப் லேசர் சோர்ஸ், 400mW வெளியீடு சக்தி, SMF-28e ஃபைபர், FC/APC இணைப்பான், தொகுதி தொகுப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10-15 வேலை நாட்கள் ஆகும். (இருந்தால் சில கையிருப்பில் உள்ளன, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● ஃபைபர் ஆப்டிக்கை அடிக்கடி செருகவோ அகற்றவோ பரிந்துரைக்கப்படவில்லை தூசியைத் தடுக்க, உள்ளீடு மற்றும் வெளியீட்டு முனைகள் இரண்டிலும் உள்ள இணைப்பிகள் மாசுபாடு-இது அதிக செருகும் இழப்புக்கு வழிவகுக்கும்-அல்லது எரியும் ஃபைபர் இணைப்பு இறுதி முகங்கள்.
● பஞ்சு இல்லாத துடைப்பான் மூலம் சுத்தமான ஃபைபர் கனெக்டர்கள் மற்றும் ஆய்வு இணைப்புக்கு முன் ஃபைபர் எண்ட்-ஃபேஸ் டிடெக்டர். எப்போதும் இழைகளை இணைக்கவும்/துண்டிக்கவும் இறுதி முகம் எரிவதைத் தவிர்க்க சக்தி இல்லாமல். ஃபைபர் ஆப்டிக் இணைப்பிகள் இருக்க வேண்டும் தூசி மூடியால் மூடப்பட்டிருக்கும்.
● வெளியீட்டு இழை மற்றொரு இழையுடன் இணைக்கப்பட வேண்டும் என்றால், அது ஃப்யூஷன் ஸ்ப்ளிசரைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
● ஈரப்பதம், தூசி மற்றும் அரிப்புக்கு எதிராக முன்னெச்சரிக்கை நடவடிக்கைகளை எடுக்கவும்; கடை ஒரு உலர்ந்த இடத்தில்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
