1. அறிமுகம் தொட்ட திரையுடன் 974nm 976nm பம்ப் லேசர் மூல பெஞ்ச்டாப் தொகுப்பு
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. நிலையான பாகங்கள்
6. பாதுகாப்பான செயல்பாட்டு வழிகாட்டி
7. ஆர்டர் தகவல்
8. தரவுத்தாள் மற்றும் சோதனைத்தாள்
9. மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்
10. முன்னணி நேரம்
11. செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு
12. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

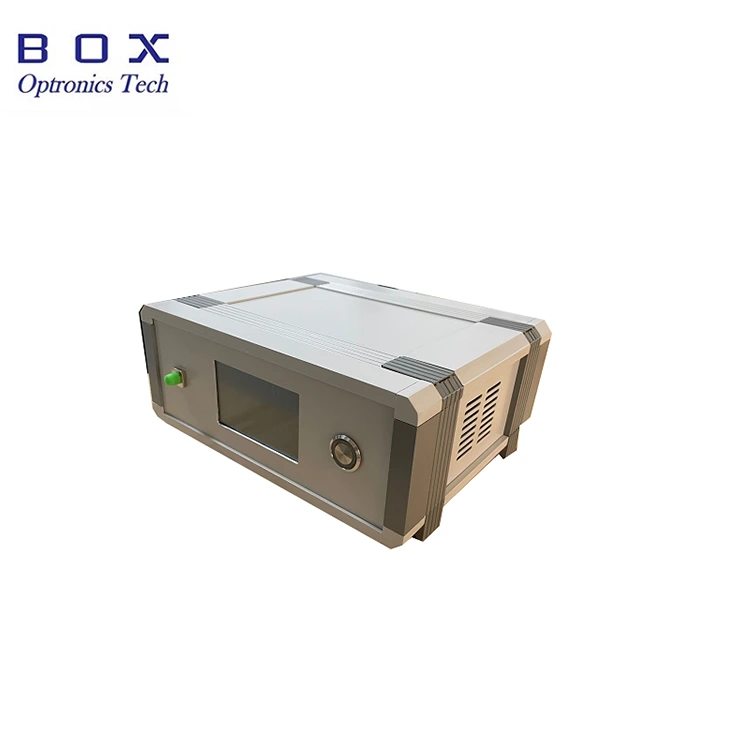

பாக்ஸ் ஆப்ட்ரானிக்ஸ் 974nm 976nm பம்ப் லேசர் சோர்ஸ் பெஞ்ச்டாப் தொட்ட திரையுடன் கூடிய தொகுப்பு மேம்பட்ட குறைக்கடத்தி லேசர் சிப்பை ஏற்றுக்கொள்கிறது மற்றும் a உயர் சக்தி, அதிக நிலைப்புத்தன்மை மற்றும் குறைந்த சக்தியை உணர சிறப்பு ஒருங்கிணைந்த சுற்று நுகர்வு. லேசர் மூலம், 200mW/ 400mW/ 600mW வெளியீட்டு சக்தி விருப்பமானது, ஒற்றை-முறை ஃபைபர் அல்லது துருவமுனைப்பு-பராமரித்தல் மூலம் வெளியீடு ஆகும் இழை இணைப்பு. சோதனை மற்றும் பரிசோதனையில் இது பரவலாகப் பயன்படுத்தப்படலாம் ஆப்டிகல் கம்யூனிகேஷன், ஃபைபர் லேசர், ஃபைபர் சென்சிங் மற்றும் பிற துறைகள். முறை பயன்பாடு எளிமையானது, நிலையானது மற்றும் நம்பகமானது.
|
அளவுருக்கள் |
அலகு |
மதிப்புகள் |
குறிப்புகள் |
|
இயக்க அலைநீளம் |
nm |
974±1, 976±1 |
|
|
வெளியீட்டு சக்தி |
மெகாவாட் |
200–700 |
|
|
சக்தி உறுதியற்ற தன்மை (குறுகிய கால 15 நிமிடங்கள்) |
dB |
≤±0.02 |
|
|
சக்தி உறுதியற்ற தன்மை (நீண்ட கால 8 மணிநேரம்) |
dB |
≤±0.05 |
|
|
இணைப்பான் |
- |
FC/APC |
|
|
ஃபைபர் வகை |
- |
Hi1060/PM980 |
|
|
பரிமாணங்கள் |
மிமீ |
195(W)×220(D)×120(H) |
பெஞ்ச்டாப் |
|
பரிமாணங்கள் |
மிமீ |
150(W)×125(D)×20(H) |
தொகுதி |
|
பவர் சப்ளை |
V |
AC 110~240V, <20W |
பெஞ்ச்டாப் |
|
பவர் சப்ளை |
V |
DC 5V/4A, <15W |
தொகுதி |
|
சக்தி சிதறல் |
W |
≤ 60 |
|
|
இயக்க வெப்பநிலை |
℃ |
-5 ~ +55 |
|
|
சேமிப்பு வெப்பநிலை |
℃ |
-40 ~ +85 |
|
● எல்சிடி நிலை காட்சி.
● சக்தி மற்றும் நிறமாலை நிலைத்தன்மை;
● உள்ளமைக்கப்பட்ட டிரைவர்; பவர்-அப் மீது ஒளியை வெளியிடுகிறது.
● நேரியல் அல்லாதது ஒளியியல் ஆராய்ச்சி;
● EDFA எர்பியம்-டோப் செய்யப்பட்ட ஃபைபர் பெருக்கி;
● ஃபைபர் லேசர் உந்தி.

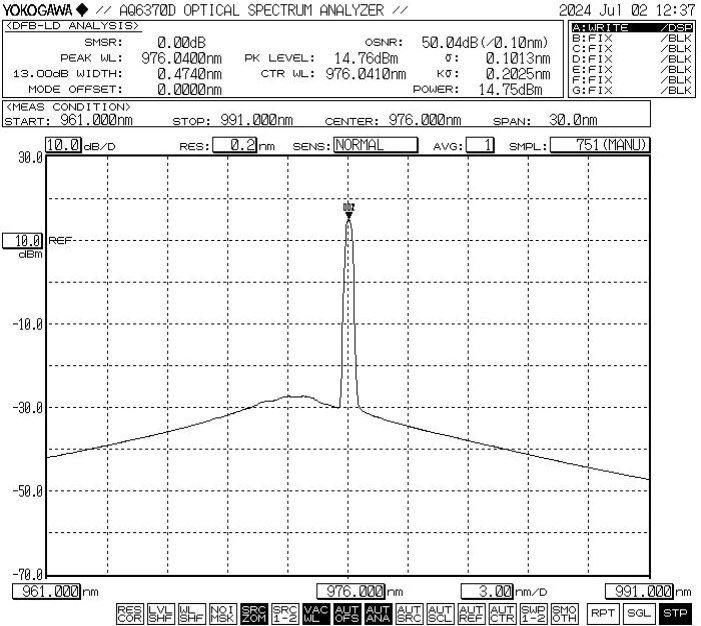

● வழக்கமான ஸ்பெக்ட்ரம்: 976nm, WL சகிப்புத்தன்மை +/-1nm.
● நிலையான பாகங்கள்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
பம்ப் லேசர் மூல (பெஞ்ச்டாப் ஹோஸ்ட்) |
1 |
|
2 |
பவர் கார்டு |
1 |
|
3 |
தொடர் போர்ட் கேபிள் |
1 |
|
4 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
படி 1.திறத்தல் மற்றும் அசெம்பிள் செய்தல்:
அசெம்ப்ளி செய்வதற்கு முன் பாகங்கள் முடிந்ததா என்பதைச் சரிபார்க்கவும்.
படி 2. மின்சார விநியோகத்தை இணைக்கவும்:

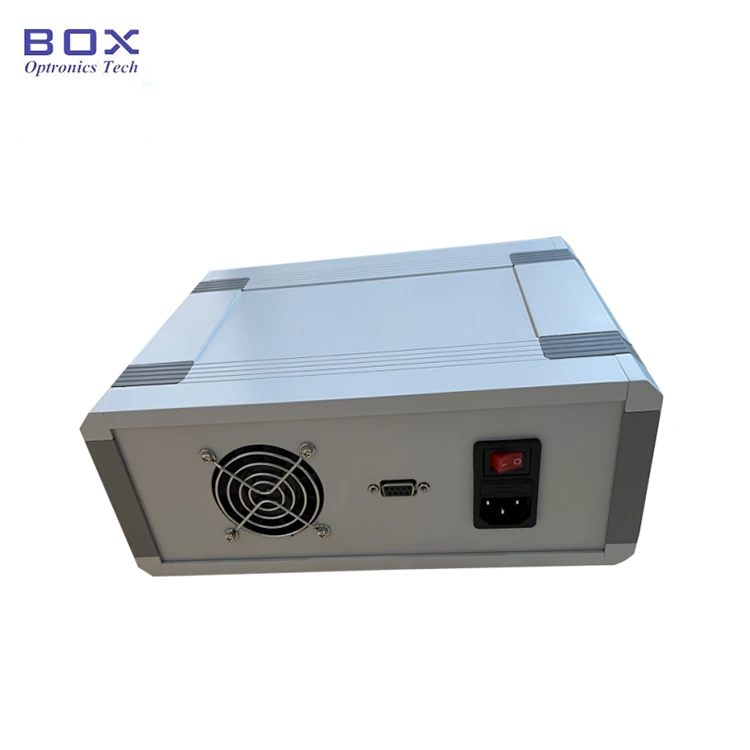

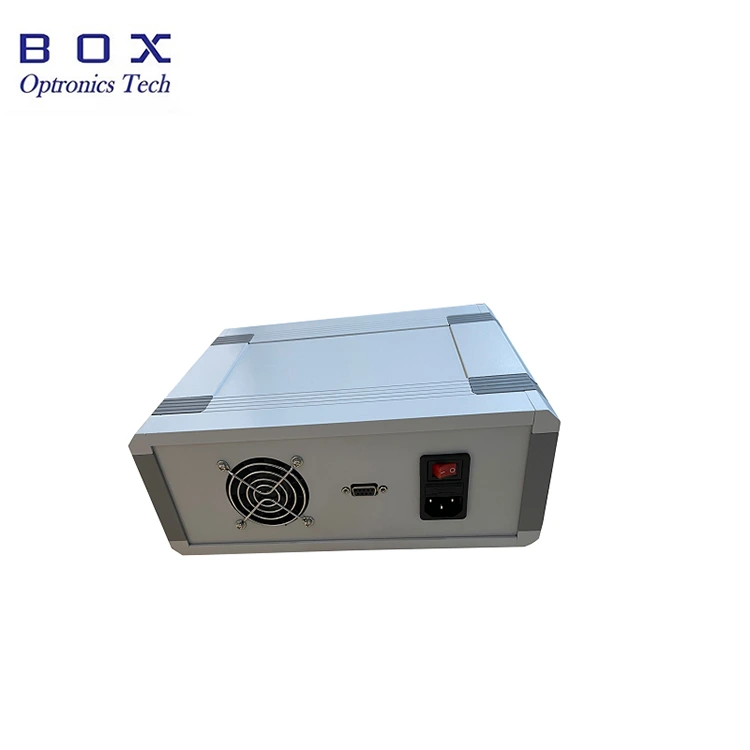

சேஸின் பவர் கார்டு சாக்கெட்டில் பவர் கார்டைச் செருகவும் பின்தளம் மற்றும் மின்சார விநியோகத்தை இணைக்கவும்.

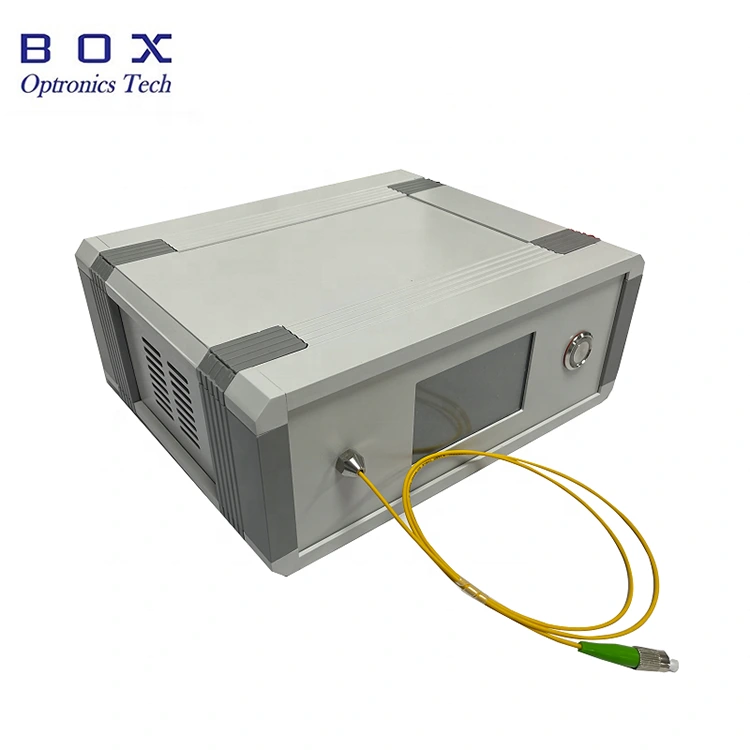

Step3.இணைப்பு வெளியீடு ஃபைபர்: திற ஃபைபர் கனெக்டர் அல்லது ஃபிளேன்ஜில் டஸ்ட் கேப், ஃபைபர் எண்ட் முகத்தை சரிபார்க்கவும், மற்றும் ஃபைபரை இணைக்கவும் அல்லது ஃபைபரை சாதனம் அல்லது பவர் மீட்டரில் இணைக்கவும் மாசு மற்றும் சேதம் இல்லை என்பதை உறுதி செய்த பிறகு.
Setp4. ஒளி மூலத்தை இயக்கவும்:

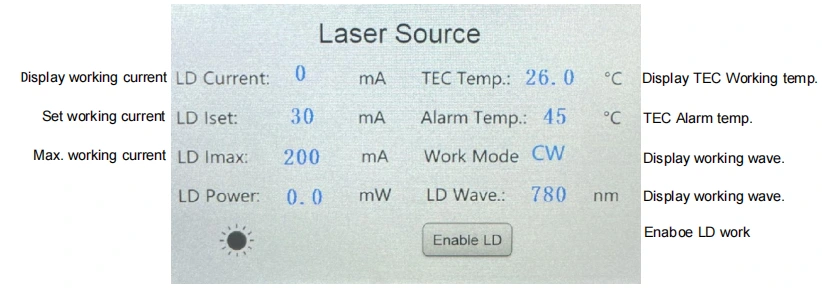

பின்புறத்தில் பவர் சுவிட்சை இயக்கவும். குறிப்பு: இந்த நேரத்தில், தி வேலை செய்யும் மின்னோட்டம் மற்றும் சக்தி மதிப்புகள் கடந்த காலத்தில் அமைக்கப்பட்ட அளவுருக்கள் ஆகும் பணிநிறுத்தம். நீங்கள் அவற்றை சரிசெய்ய வேண்டும் என்றால், நீங்கள் அவற்றை தொட்டு மாற்றலாம் எல்சிடி திரை. பொருத்தமான வேலை மின்னோட்டத்தை அமைத்த பிறகு, லேசரை இயக்கவும் "எல்டியை இயக்கு" சுவிட்ச் மூலம் வெளியீடு.
Step5.Shutdown
பயன்பாட்டிற்குப் பிறகு, முன் பேனலை அணைக்கவும் "இயக்கு LD” லேசர் வெளியீட்டை அணைக்க மற்றும் பவர் சுவிட்சை அணைக்க, துண்டிக்கவும் மின் கம்பி.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பரிமாணம் |
பம்ப் பாதுகாப்பாளர் |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-எக்ஸ் |
X |
|
பம்ப் லேசர் மூல |
974: 974nm 976: 976nm |
2H: 200mW 4H: 400mW 6H: 600mW மற்றவை |
எஸ்எம்: Hi1060 PM: PM980 |
FA:FC/APC SA:SC/APC மற்றவை |
எம்: தொகுதி பி: பெஞ்ச்டாப் |
பூஜ்யம்: இல்லாமல் பி1:பாதுகாப்பு 1064nm எதிராக P5: பாதுகாப்பு 1550nm எதிராக |
எ.கா: BLD-976-6HSM-FA-BP1
(ஆர்டர் தகவல்: 976nm பம்ப் லேசர் மூல பெஞ்ச்டாப் தொகுப்பு தொட்ட திரை, 600mW வெளியீட்டு சக்தி, SM Hi1060 ஃபைபர், FC/APC இணைப்பான், 1064 nm பிரதிபலித்த ஒளிக்கு எதிரான பாதுகாப்பு, பெஞ்ச்டாப் தொகுப்பு).
*பம்ப் ப்ரொடக்டர் பொருத்தப்பட்டிருக்கும், வெளியீட்டு சக்தி குறைப்பு 10-15% ஆகும்.
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● தொடங்கும் போது, பவர் சுவிட்ச் மற்றும் பொத்தான் சுவிட்ச் என்பதை முதலில் உறுதிப்படுத்தவும் அணைக்கப்பட்டு, பின்னர் மின்சார விநியோகத்தை இணைக்கவும். பணிநிறுத்தம் செய்யும் போது, முதலில் உறுதிப்படுத்தவும் எல்டி ஆஃப் சுவிட்சை முடக்கவும், பின்னர் பொத்தான் சுவிட்சை அணைக்கவும், பின்னர் துண்டிக்கவும் மின்சாரம். உபகரணங்கள் இருக்கும் போது நேரடியாக மின்சாரம் துண்டிக்க வேண்டாம் வேலை செய்கிறது.
● ஆப்டிகல் ஃபைபர் இணைப்பியை இணைக்கும் முன், அதை துடைக்கவும் தூசி இல்லாத கண்ணாடி காகிதம், மற்றும் ஆப்டிகல் ஃபைபர் முனையுடன் ஒத்துழைக்க மறக்காதீர்கள் கவனிக்க முகம் கண்டறிதல். சுத்தம் செய்வதை உறுதிசெய்த பிறகு, அதை இணைக்கவும் விளிம்பு; ஆப்டிகல் ஃபைபர் இணைப்பியின் இறுதி முகம் எரிக்கப்படலாம் லேசர் இணைக்கப்பட்டுள்ளது. flange இணைக்கும் போது, அது அங்கு உறுதி செய்யப்பட வேண்டும் ஒளி செயல்பாடு இல்லை. பயன்பாட்டில் இல்லாத போது, தயவு செய்து தூசி மூடியை மூடி வைக்கவும் ஆப்டிகல் ஃபைபர் இணைப்பான்.
● ஆப்டிகல் ஃபைபர் இணைப்பியின் இறுதி முகத்தை எரிப்பதைத் தவிர்க்க தூசி, முன்புறத்தில் உள்ள ஆப்டிகல் ஃபைபர் கனெக்டரை அடிக்கடி பிளக் மற்றும் அன்ப்ளக் செய்ய வேண்டாம் குழு.
● தயவு செய்து ஈரப்பதம் எதிர்ப்பில் கவனம் செலுத்தி உலர வைக்கவும் இடம்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் தயாரிப்பு சேதமடைந்தது அல்லது சேதமடைந்துள்ளது சுற்றுச்சூழல் விளைவுகள் (மின்சார அதிர்ச்சி, தூசி);
(2) பயனரின் தரமற்ற செயல்பாட்டின் காரணமாக தயாரிப்பு சேதமடைந்துள்ளது;
(3) தயாரிப்பு மனிதனால் உருவாக்கப்பட்ட வெளிப்படையான சேதத்தைக் கொண்டுள்ளது;
(4) தயாரிப்பு பிரித்தெடுக்கப்பட்டது, மாற்றியமைக்கப்பட்டது அல்லது பழுதுபார்க்கப்படாமல் உள்ளது நிறுவனத்தின் அங்கீகாரம்;
(5) ஒளி மூல வீட்டுவசதிக்கான உத்தரவாத லேபிள் ஸ்டிக்கர் மாற்றப்பட்ட அல்லது முழுமையடையாத;
(6) போக்குவரத்தின் போது தயாரிப்பு சேதமடைந்துள்ளது அல்லது இழக்கப்படுகிறது.
