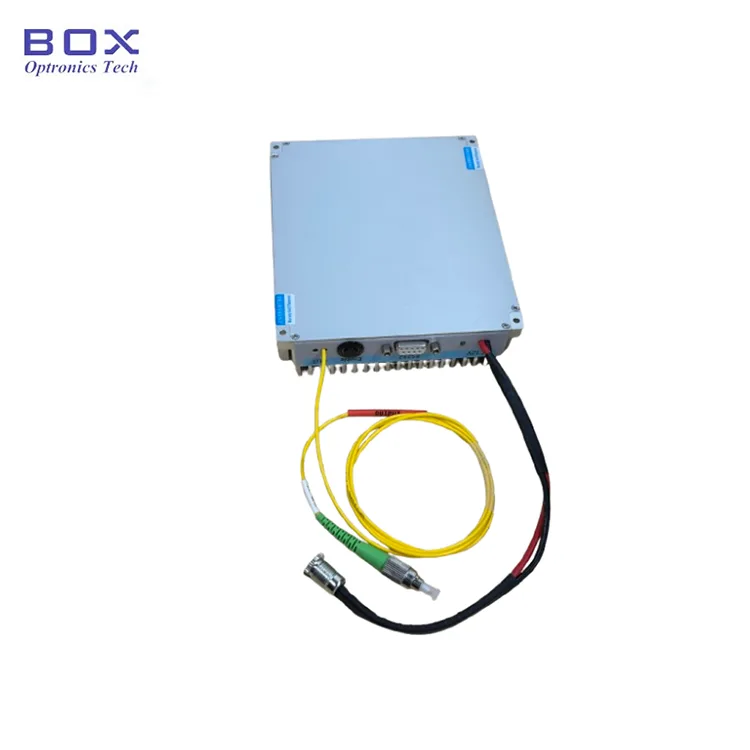

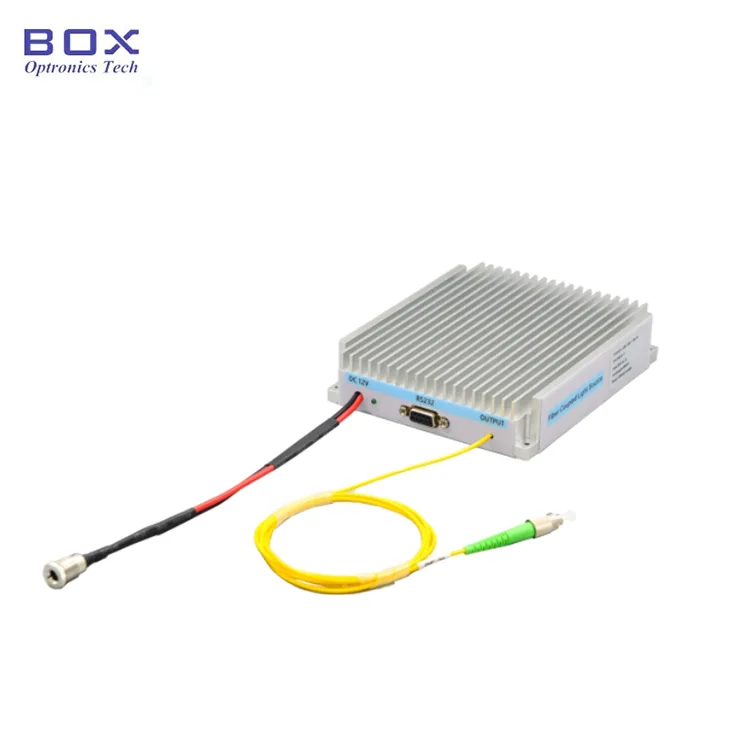

808nm லேசர் மூலமானது 105/125um அல்லது 200/220um 0.22N அமுல்டிமோடெஃபைபர்-இணைந்த வெளியீடு மற்றும் பாதுகாப்பான மற்றும் நிலையான செயல்பாட்டை உறுதிசெய்ய வடிவமைக்கப்பட்ட நிலையான-தற்போதைய டிரைவிங் சர்க்யூட் கொண்ட உயர் செயல்திறன் கொண்ட குறைக்கடத்தி லேசர் சிப்பை அடிப்படையாகக் கொண்டது. 5W, 10W மற்றும் 20W வெளியீட்டு சக்தியை வழங்குகிறது. பிசி ஹோஸ்ட் கட்டுப்பாடு அல்லது செயல்பாடு மற்றும் ஒருங்கிணைப்புக்கான கட்டளைகளை வழங்குகிறது. ஃபைபர் லேசர் பம்பிங், பயோமெடிசின் மற்றும் பலவற்றில் பயன்பாடுகளுக்கு ஏற்றது. நீண்ட கால பயன்பாட்டின் போது, லேசர் மூலத்தின் வெப்பச் சிதறலுக்கு கவனம் செலுத்தப்பட வேண்டும்.
|
அளவுருக்கள் |
அலகு |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
குறிப்புகள் |
|
இயக்க அலைநீளம் |
nm |
803 |
808 |
813 |
|
|
வெளியீட்டு சக்தி |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
இயக்க முறை |
- |
CW |
|
||
|
சக்தி உறுதியற்ற தன்மை |
dB |
≤± 0.02 (15நிமி.); ≤±0.05 (8 மணிநேரம்) |
≤± 0.5%; ≤± 1.2% |
||
|
ஃபைபர் வகை |
- |
105/125 அல்லது 200/220 |
0.22NA |
||
|
ஃபைபர் இணைப்பான் |
- |
FC/PC அல்லது SMA |
|
||
|
தொடர்பு இடைமுகம் |
- |
DB9 பெண்(RS232) |
|
||
|
பரிமாணம் |
மிமீ |
125(L)×150(W)×31(H) |
தொகுதி |
||
|
மிமீ |
195(W)×220(D)×120(H) |
பெஞ்ச்டாப் |
|||
|
பவர் சப்ளை |
VDC |
12V/15A |
தொகுதி |
||
|
VAC |
100-240VAC |
பெஞ்ச்டாப் |
|||
|
இயக்க வெப்பநிலை. |
℃ |
+15 ~ +50 |
|
||
|
சேமிப்பு வெப்பநிலை |
℃ |
-30 ~ +70 |
|
||
● உயர் வெளியீட்டு சக்தி;
● எளிதாக செயல்படுதல் அல்லது ஒருங்கிணைப்பு;
● FC/UPC அல்லது SMA905 இணைப்பியை வழங்கவும்.
● ஃபைபர் லேசர் உந்தி; எல்
● உயிரி மருத்துவம்;
● பொருள் லேசர் செயலாக்கம்.
● வழக்கமான அலைநீள சகிப்புத்தன்மை என்றால் என்ன?
மைய அலைநீளம் பொதுவாக 808nm±5nm ஆகும். குறுகிய அலைநீளக் கட்டுப்பாடு தனிப்பயனாக்கப்பட வேண்டும்.
● தொடர்ச்சியான அலை (CW) செயல்பாட்டிற்கு லேசர் பொருத்தமானதா?
ஆம். லேசர் மூலமானது நிலையான CW செயல்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் PC ஹோஸ்ட் மென்பொருள் வழியாக மின்னோட்டம் மற்றும் சக்தியை சரிசெய்வதை ஆதரிக்கும்.
● வெளியீட்டு சக்தியை சரிசெய்ய முடியுமா?
ஆம். டிரைவிங் கரண்ட் மூலம் வெளியீட்டு ஆற்றலைச் சரிசெய்யலாம். பெஞ்ச்டாப் பதிப்பு பொதுவாக முன்-பேனல் பவர் சரிசெய்தலை ஆதரிக்கிறது, மேலும் மாட்யூல் பதிப்பு மென்பொருள் கட்டுப்பாடு அல்லது பிசி ஹோஸ்ட் கட்டளைகளை ஆதரிக்கிறது.
● என்ன குளிரூட்டும் முறைகள் உள்ளன?
தொடர்பு குளிரூட்டலுக்கு வெப்ப மடுவில் வைக்கப்படுகிறது. அல்லது விசிறி குளிரூட்டல்.
● 808nm மல்டிமோட் உயர் சக்தி லேசர் மூலமானது எதற்காகப் பயன்படுத்தப்படுகிறது?
808nm மல்டிமோட் உயர்-பவர் லேசர் மூலமானது DPSS லேசர் உந்தி, பயோமெடிக்கல் இன்ஸ்ட்ரூமென்டேஷன், ஃப்ளோரசன்ஸ் தூண்டுதல், ஸ்பெக்ட்ரோஸ்கோபி, ஆப்டிகல் சென்சிங், அறிவியல் ஆராய்ச்சி மற்றும் தொழில்துறை லேசர் அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
தொகுப்பு |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-எக்ஸ் |
|
லேசர் மூலம் |
808:808nm |
05:5W 10:10W 20:20W |
M1:105/125um M2:200/220um மற்றவை |
FU:FC/UPC SMA:SMA905 மற்றவை |
எம்: தொகுதி பி: பெஞ்ச்டாப் |
எ.கா: BFL-808-05M1-FU-M
(ஆர்டர் தகவல்: 808nm லேசர் சோர்ஸ், 5W வெளியீடு சக்தி, 105/125um ஃபைபர், FC/UPC இணைப்பு, தொகுதி தொகுப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்:sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், EXW ஐப் பயன்படுத்துமாறு Box Optronics பரிந்துரைக்கிறது. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், தயாரிப்புகளுக்கான ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்தி: 10-15 வேலை நாட்கள். (சில கையிருப்பில் இருந்தால், அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள்: 3-5 வேலை நாட்கள்.
படி1. அன்பேக்கிங்: அசெம்ப்ளி செய்வதற்கு முன், லேசர் சோர்ஸ் மாட்யூல், யூ.எஸ்.பி டேட்டா கேபிள், பவர் அடாப்டர், டெஸ்ட் ரிப்போர்ட் போன்றவை உட்பட அனைத்து ஆக்சஸெரீகளும் முடிந்ததா என்பதைச் சரிபார்க்கவும்.
படி2. ஃபைபர் பேட்ச் கார்டுகளை இணைக்கிறது: ஃபைபர் கனெக்டர்கள் அல்லது அடாப்டர்களில் இருந்து டஸ்ட் கேப்களை அகற்றி, ஃபைபர் பேட்ச் கார்டுகளை -அல்லது ஸ்ப்ளிஸ்டு ஃபைபர்களை - சோதனையின் கீழ் உள்ள சாதனம் அல்லது பவர் மீட்டர் கருவியுடன் இணைக்கவும்.
படி3. பவர் சப்ளை மற்றும் சீரியல் கேபிளை இணைக்கவும்: லேசர் மூலத்தின் பவர் போர்ட்டில் பவர் கார்டைச் செருகவும், ஹோஸ்ட் கம்ப்யூட்டரை லேசருடன் இணைக்க சிக்னல் கேபிளைப் பயன்படுத்தவும். குறிப்பு: USB-485 DB9 சிக்னல் கேபிளுக்கு, இயக்கி முதலில் கணினியில் நிறுவப்பட வேண்டும்; பாக்ஸ் ஆப்ட்ரானிக்ஸ் அதை வழங்கும்.
Setp4. பவர் ஆன்: இண்டிகேட்டர் லைட் ஒளிர்கிறது, லேசர் செயல்படத் தொடங்குகிறது. இந்த கட்டத்தில், இயக்க மின்னோட்டம் மற்றும் லேசர் ஆற்றல் மதிப்புகள் கடைசியாக நிறுத்தப்படுவதற்கு முன்பு ஹோஸ்ட் மென்பொருள் மூலம் அமைக்கப்பட்ட அளவுருக்களுடன் ஒத்துப்போகின்றன; சரிசெய்தல் தேவைப்பட்டால், அவை மாற்றப்பட்டு ஹோஸ்ட் மென்பொருளில் சேமிக்கப்படும்.

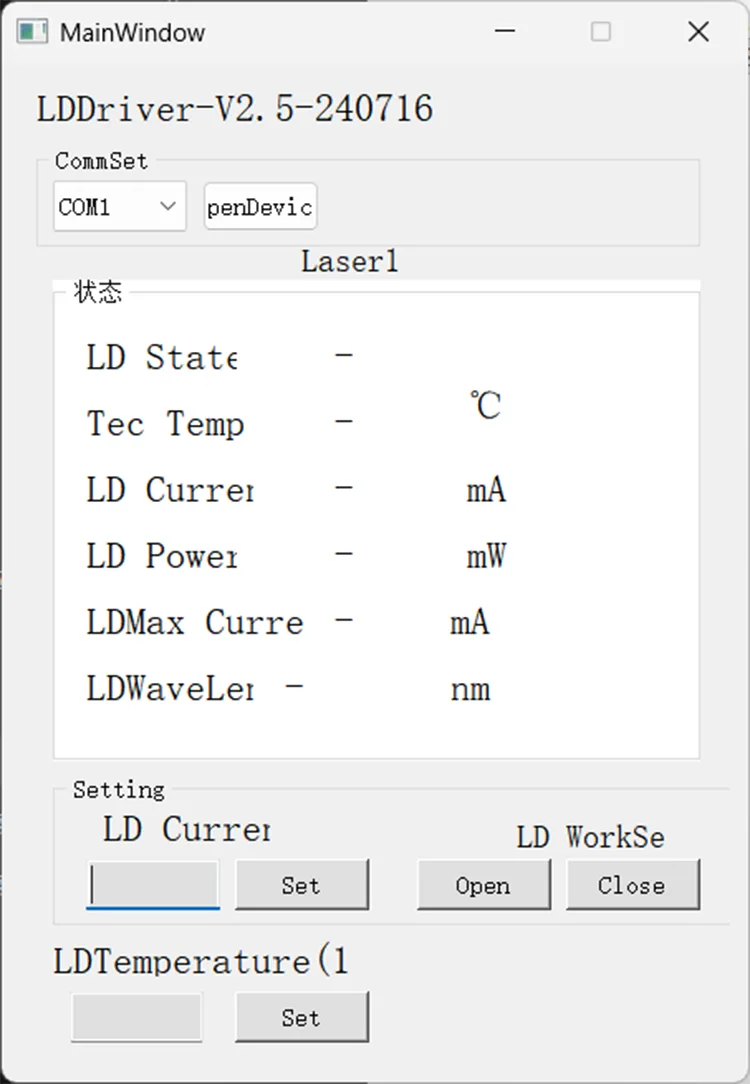

படி 5. கட்டுப்பாட்டு மென்பொருள்: Box Optronics 808nm லேசர் மூலத்தின் LD மின்னோட்டம் மற்றும் LD வெப்பநிலையைக் கட்டுப்படுத்த தொடர் கட்டளை அல்லது PC மென்பொருளை வழங்குகிறது. சரியான போர்ட்டைத் தேர்ந்தெடுத்து, தற்போதைய மற்றும் வெப்பநிலையை அமைக்கவும், பின்னர் திறந்த பொத்தானைக் கிளிக் செய்யவும். (சேதத்தைத் தடுக்க, ஆரம்ப செயல்பாட்டின் போது இயக்கி மின்னோட்டத்தை மெதுவாக அதிகரிக்கவும். முழு மின்னோட்டத்தை உடனடியாகப் பயன்படுத்த வேண்டாம்.)
படி6. பணிநிறுத்தம்: பயன்பாடு முடிந்ததும், லேசரை அணைத்து, ஃபைபர் டஸ்ட் கேப்பைப் பாதுகாப்பாக மாற்றவும். திடீர் உயர்-பவர் லேசர் வெளியீட்டைத் தடுக்க -இது ஆப்டிகல் கூறுகளை சேதப்படுத்தும் -சாதனத்தை மீண்டும் இயக்கும்போது, பவர் சப்ளையை அணைக்கும் முன் முதலில் பவர் அளவை பூஜ்ஜியமாகச் சரிசெய்ய பரிந்துரைக்கப்படுகிறது.

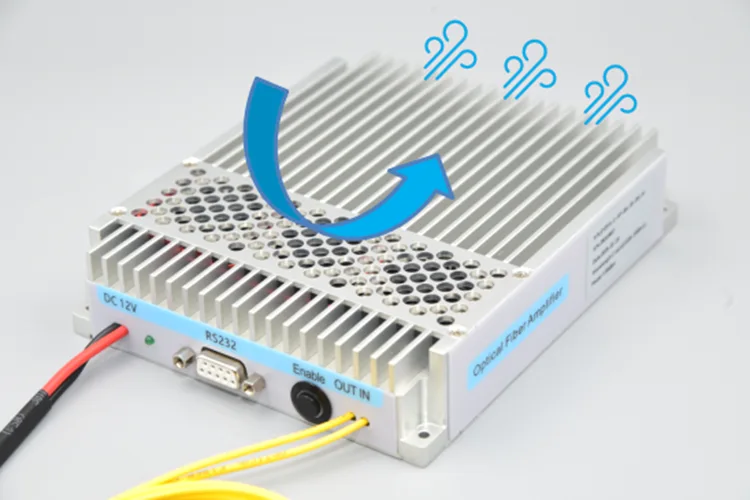

● நீண்ட கால பயன்பாட்டின் போது, லேசர் மூலத்தின் வெப்பச் சிதறலுக்கு கவனம் செலுத்தப்பட வேண்டும். லேசர் மூலத்தை ஹீட் சிங்கில் பொருத்தி விசிறி மூலம் குளிர்விக்க வேண்டும்.
● தொடங்கும் போது, பவர் ஸ்விட்ச் மற்றும் கீ சுவிட்ச் இரண்டும் அணைக்கப்பட்டுள்ளதா என்பதை முதலில் உறுதிசெய்து, பின்னர் மின்சார விநியோகத்தை இணைக்கவும். ஷட் டவுன் செய்யும் போது, முதலில் கீ சுவிட்சை அணைத்துவிட்டு, இண்டிகேட்டர் லைட் அணைந்த பின்னரே மின் இணைப்பைத் துண்டிக்கவும்; உபகரணங்கள் செயல்படும் போது நேரடியாக மின்சாரத்தை துண்டிக்க வேண்டாம்.
● ஃபைபர் ஆப்டிக் கனெக்டர்களை அடிக்கடி செருகவும் அகற்றவும் பரிந்துரைக்கப்படவில்லை, ஏனெனில் இது தூசி மாசுபாட்டின் அபாயத்தை அதிகரிக்கிறது மற்றும் இணைப்பான் இறுதி முகங்களுக்கு சேதம் விளைவிக்கும்.

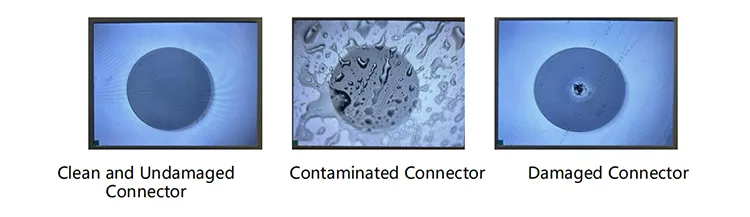

● ஃபைபர் ஆப்டிக் இணைப்பியை இணைக்கும் முன், பஞ்சு இல்லாத லென்ஸ் பேப்பரைப் பயன்படுத்தி அதை சுத்தமாக துடைக்க வேண்டும். ஃபிளேன்ஜ் வழியாக இணைக்கும் முன் அதன் தூய்மையை சரிபார்க்க ஃபைபர் எண்ட்-ஃபேஸ் இன்ஸ்பெக்டரைப் பயன்படுத்துவது கட்டாயமாகும்; இல்லையெனில், லேசர் இயக்கப்படும் போது இணைப்பியின் இறுதி முகம் எரிந்து போகலாம். ஃபிளேன்ஜை இணைக்கும் போது, செயலில் ஒளி பரிமாற்றம் இல்லாமல் அறுவை சிகிச்சை செய்யப்படுவதை உறுதி செய்யவும். பயன்பாட்டில் இல்லாதபோது, ஃபைபர் கனெக்டரின் மீது டஸ்ட் கேப்பைப் பாதுகாப்பாக வைக்கவும்.
● ஈரப்பதத்திற்கு எதிராக முன்னெச்சரிக்கை நடவடிக்கைகளை எடுக்கவும்; உலர்ந்த இடத்தில் சேமிக்கவும்.
● உத்தரவாதக் காலம்:
வாங்கியதிலிருந்து 1 வருடத்திற்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், தயாரிப்பு தரச் சிக்கல்களால் ஏற்படும் தவறுகளுக்கு இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் வழங்கப்படும். இருப்பினும், உத்தரவாதக் காலத்திற்குள் பின்வரும் சந்தர்ப்பங்களில் இலவச பழுதுபார்ப்பு சேவைகளை மறுக்கும் உரிமையை Box Optronics கொண்டுள்ளது:
(1) இயற்கை காரணிகள் (எ.கா. மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்களால் ஏற்படும் சேதம்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டின் மீது மாற்றப்பட்ட அல்லது முழுமையடையாத உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
