1651nm DFB ஃபைபர் இணைந்த லேசர் டையோடு

பொருளடக்கம்

1. 1651nm இன் அறிமுகம் DFB ஃபைபர் இணைந்த லேசர் டையோடு

2. தொழில்நுட்ப விவரக்குறிப்புகள்

3. தயாரிப்பு அம்சங்கள்

4. வழக்கமான பயன்பாடுகள்

5. தயாரிப்பு விவரங்கள்

6. ஆர்டர் தகவல்

7. தரவுத்தாள்

8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்

9. முன்னணி நேரம்

10. செயல்பாட்டு குறிப்புகள்

11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

தயாரிப்பு அறிமுகம்-1651nm DFB ஃபைபர் இணைந்த லேசர் டையோடு

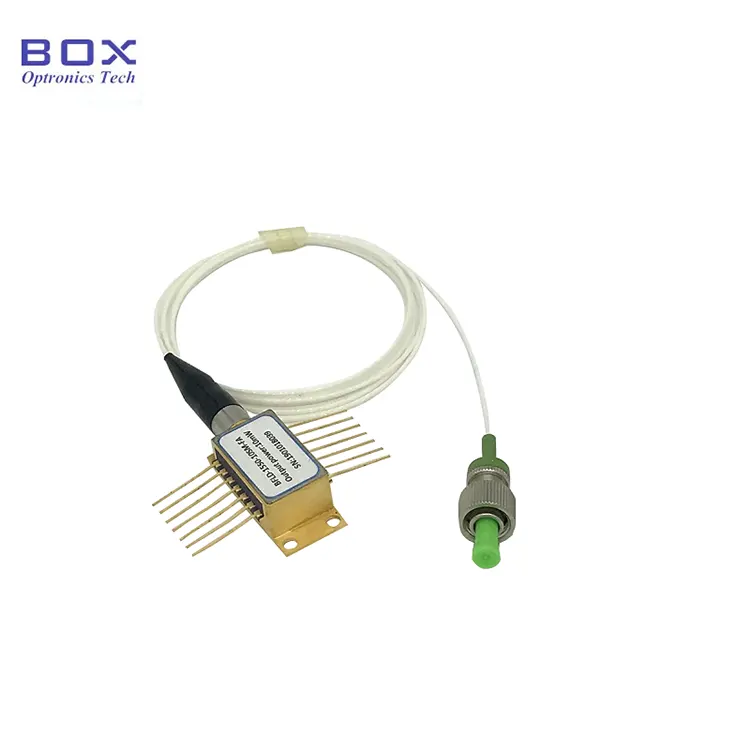

இது ஒரு 1651nm DFB ஃபைபர்-இணைந்த லேசர் டையோடு ஆகும் மல்டி-குவாண்டம் வெல் DFB சிப் மற்றும் 14-பின் பட்டாம்பூச்சி தொகுப்பு. இது TEC ஐ ஒருங்கிணைக்கிறது வெப்பநிலை கட்டுப்பாடு மற்றும் தெர்மிஸ்டர், ஒற்றை-முறை/துருவமுனைப்பு-பராமரிப்பை ஆதரிக்கிறது ஃபைபர் வெளியீடு, வழக்கமான வெளியீட்டு சக்தி 10mW மற்றும் மைய அலைநீளம் 1651nm ஃபைபர் தொடர்பு, ஃபைபர் சென்சிங், ஆப்டிகல் கருவிகள், மற்றும் பிரத்யேக ஒளி மூல அமைப்புகள், இது செயல்பட எளிதானது மற்றும் மிகவும் நம்பகமானது. இயக்கி மின்னோட்டம், மின்னழுத்தம் மற்றும் சாலிடரிங் வெப்பநிலையை கண்டிப்பாக கட்டுப்படுத்தவும், ESD பாதுகாப்பை வழங்குகிறது, மேலும் முழுமையான அதிகபட்ச மதிப்பீடுகளைத் தவிர்க்கவும்.

தயாரிப்பு விவரக்குறிப்புகள்-1651nm DFB ஃபைபர் இணைக்கப்பட்ட லேசர் டையோடு

தயாரிப்பு அம்சங்கள்-1651nm DFB ஃபைபர் இணைக்கப்பட்ட லேசர் டையோடு

● ஆதரிக்கிறது SMF-28e அல்லது PMF-1550 ஃபைபர் இணைப்பு, FC/APC இணைப்பு;

● 14-முள் பட்டாம்பூச்சி தொகுப்பு;

● உள்ளமைக்கப்பட்ட தெர்மிஸ்டர், மற்றும் TEC;

● பரந்த இயக்க வெப்பநிலை வரம்பு.

தயாரிப்பு பயன்பாடுகள்-1651nm DFB ஃபைபர் இணைந்த லேசர் டையோடு

● ஆப்டிகல் ஃபைபர் தொடர்பு;

● ஆப்டிகல் கருவி;

● CH4 மீத்தேன் வாயு பகுப்பாய்வு;

● ஃபைபர் ஆப்டிக் சென்சிங்.

தயாரிப்பு விவரங்கள்-1651nm DFB ஃபைபர் இணைக்கப்பட்ட லேசர் டையோடு

● தொகுப்பு வரைதல்&PIN-OUT வரையறை(அலகு:mm)-1651nm DFB ஃபைபர் இணைந்த லேசர் டையோடு

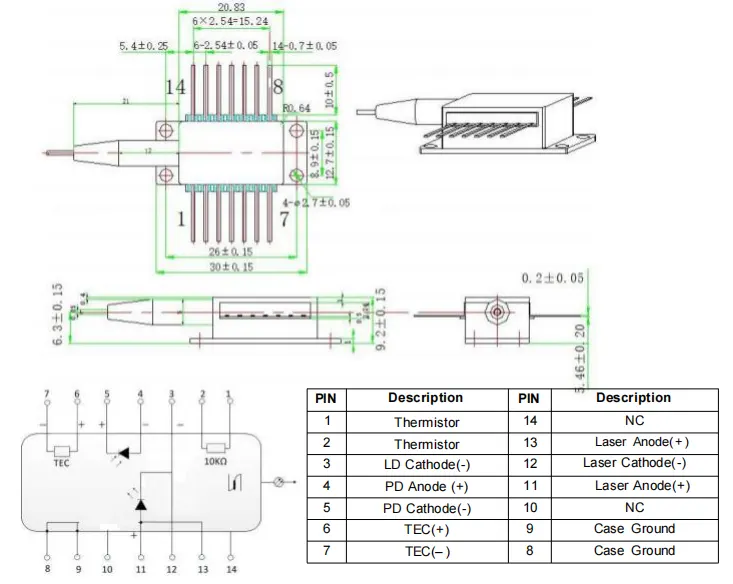

>>>வகை1 பின்-அவுட்

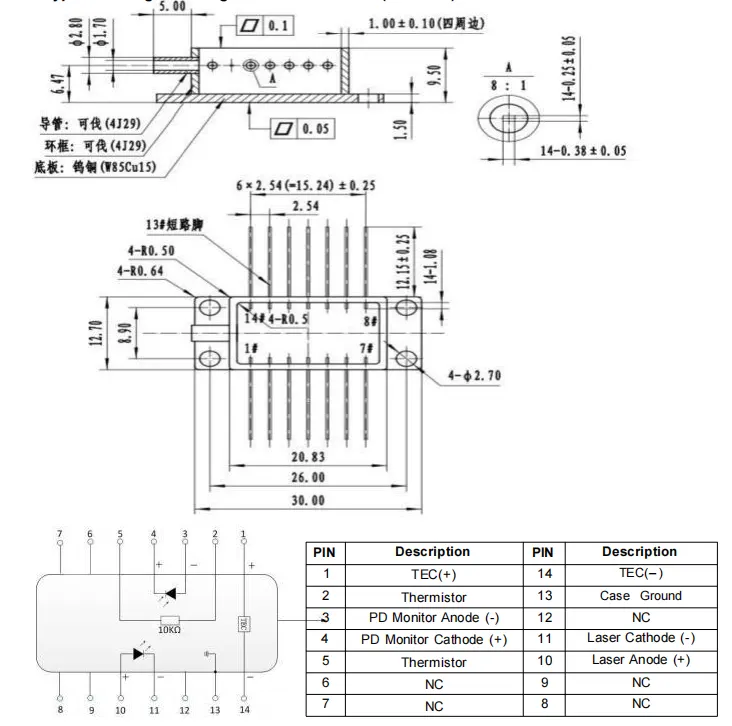

>>>Type2 பின்-அவுட்

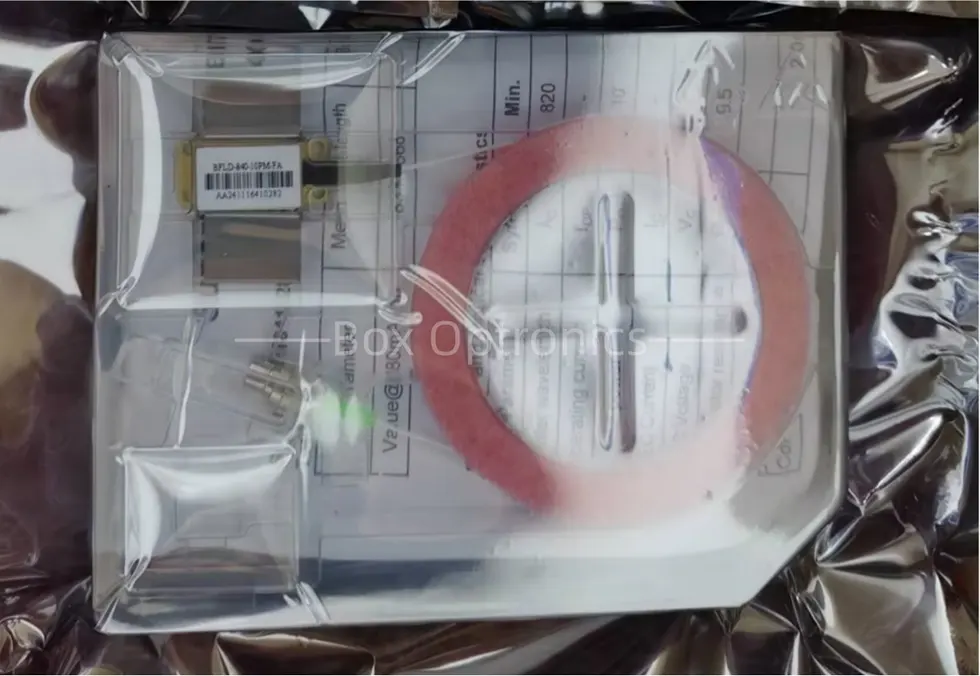

● பேக்கிங் உதாரணம்

*தனிப்பட்ட சாதனம்; உள்ளமைக்கப்பட்ட இயக்கி இல்லை (வெளிப்புற இயக்கி விருப்பமானது).

ஆர்டர் செய்தல் தகவல்-1651nm DFB ஃபைபர் இணைந்த லேசர் டையோடு

எ.கா: BFLD-1651-10SM-FA2

(ஆர்டர் தகவல்: 1651nm DFB Fiber Coupled Laser Diode, 14-pin Butterfly தொகுப்பு, எஸ்எம் ஃபைபர், எஃப்சி/ஏபிசி கனெக்டர், டைப்2 பின்-அவுட்).

தரவுத்தாள்-1651nm DFB ஃபைபர் இணைந்த லேசர் டையோடு

தரவுத்தாள்

1. மேற்கோள் மற்றும் பணம் செலுத்துவதற்கான விதிமுறைகள்-1651nm DFB ஃபைபர் இணைக்கப்பட்ட லேசர் டையோடு

● மேற்கோள் விதிமுறைகள்

(1) EXW:

உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.

(2) டிஏபி:

உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.

● பணம் செலுத்தும் விதிமுறைகள்

PayPal மற்றும் T/T கிடைக்கின்றன.

முன்னணி நேரம்-1651nm DFB ஃபைபர் இணைந்த லேசர் டையோடு

உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)

சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.

ஆபரேஷன் குறிப்புகள்-1651nm DFB ஃபைபர் இணைந்த லேசர் டையோடு

● இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது; எனவே, கண்டிப்பாக கடைபிடித்தல் பேக்கேஜிங்கின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகள் தேவை, போக்குவரத்து மற்றும் பயன்பாடு. கூடுதலாக, தடுப்பு நடவடிக்கைகள் எடுக்கப்பட வேண்டும் மின் விநியோகம் அதிகரிக்கிறது, அவ்வாறு செய்யத் தவறினால் நிரந்தர சேதம் ஏற்படலாம் சாதனம் (எ.கா., சரியான உபகரணங்களை தரையிறக்குவதை உறுதி செய்தல் மற்றும் ஆன்டி-ஸ்டாடிக் அணிதல் மணிக்கட்டு பட்டா).

● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, அழுத்தம் கொடுக்க வேண்டாம் அல்லது சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது இழுக்கவும். சாதனங்களுக்கு இணைப்பான்களுடன் பொருத்தப்பட்டிருக்கும், சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டையும் உறுதிப்படுத்தவும் நிறுவல் அல்லது அகற்றும் போது ஒரே நேரத்தில் தூக்கி எறியப்படும்.

● ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை கூடாது 260 ° C ஐ விட அதிகமாக, மற்றும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். குறிப்பாக பின்வருவனவற்றில் கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, தி சாதனம் மின்சாரம் இல்லாத நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக தரையிறக்கப்பட வேண்டும்.

● அனைத்து கூறுகளையும் இயக்குவதற்கு முன், முதலில் குளிரூட்டியை இயக்கவும் பின்னர் சிப் அதிக வெப்பமடைவதைத் தடுக்க, அதிகரிக்கும் பவர்-அப் படிகளைத் தொடரவும் அதிக சுமை.

தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை-1651nm DFB ஃபைபர் இணைந்த லேசர் டையோடு

● உத்தரவாதக் காலம்:

1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.

● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:

இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:

(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.

(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.

(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.

(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.

(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.

(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
