1550nm DFB 100KHz BTF நெரோ லைன்விட்த் லேசர்

பொருளடக்கம்

1. 1550nm அறிமுகம் DFB 100KHz BTF குறுகிய கோடு அகல லேசர்

2. தொழில்நுட்ப விவரக்குறிப்புகள்

3. தயாரிப்பு அம்சங்கள்

4. வழக்கமான பயன்பாடுகள்

5. தயாரிப்பு விவரங்கள்

6. ஆர்டர் தகவல்

7. தரவுத்தாள் மற்றும் சோதனைத்தாள்

8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்

9. முன்னணி நேரம்

10. செயல்பாட்டு குறிப்புகள்

11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

தயாரிப்பு அறிமுகம்

1550nm DFB 100KHz BTF குறுகிய லைன்விட்த் லேசர் அதி-நிலையான, நாரோபேண்ட் தேவைப்படும் உயர் துல்லியமான பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது ஒளி ஆதாரங்கள். 1550nm அலைநீளத்தில் இயங்கும் இந்த லேசர் <100KHz வரி அகலம், > 50mW வெளியீட்டு சக்தி. இது WDM (அலைநீள பிரிவு) க்கு ஏற்றது மல்டிபிளெக்சிங்) அமைப்புகள், ஃபைபர்-ஆப்டிக் உணர்திறன் மற்றும் குறைந்த அளவு தேவைப்படும் சோதனை உபகரணங்கள் கோடு அகலம் மற்றும் உயர் நிறமாலை தூய்மை. செயல்படும் போது, இந்த சாதனம் வெளியிடுகிறது a அதிக தீவிரம் கொண்ட லேசர் கற்றை. ஃபைபர் எண்ட் முகத்தை நேரடியாகப் பார்க்க வேண்டாம்; செய்கிறேன் அதனால் கண் காயம் ஏற்படலாம்.

தயாரிப்பு விவரக்குறிப்புகள்

தயாரிப்பு அம்சங்கள்

● பல குவாண்டம் கிணறு (MQW);

● உயர் வெளியீட்டு சக்தி> 50mW;

● 14-முள் TEC, தெர்மிஸ்டர் மற்றும் உடன் BTF தொகுப்பு ஆப்டிகல் தனிமைப்படுத்தி.

தயாரிப்பு பயன்பாடுகள்

● லிடார்;

● ஆய்வகம் குறுகியது வரி அகல ஒளி மூலங்கள் மற்றும் ஆப்டிகல் சோதனை;

● ஆப்டிகல் ஃபைபர் தகவல் தொடர்பு;

● ஆப்டிகல் ஃபைபர் சென்சார்.

தயாரிப்பு விவரங்கள்

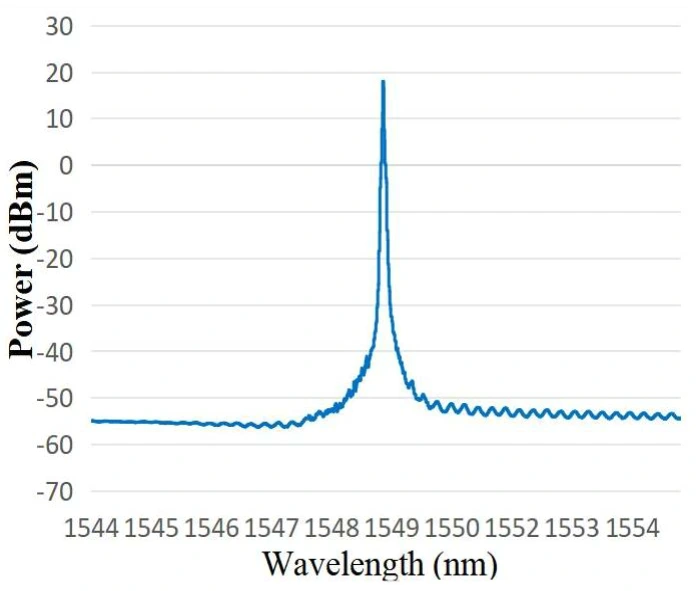

● வழக்கமான ஸ்பெக்ட்ரம்: 1549.38nm, WL சகிப்புத்தன்மை 1550+/-2nm ஆக இருக்கலாம்.

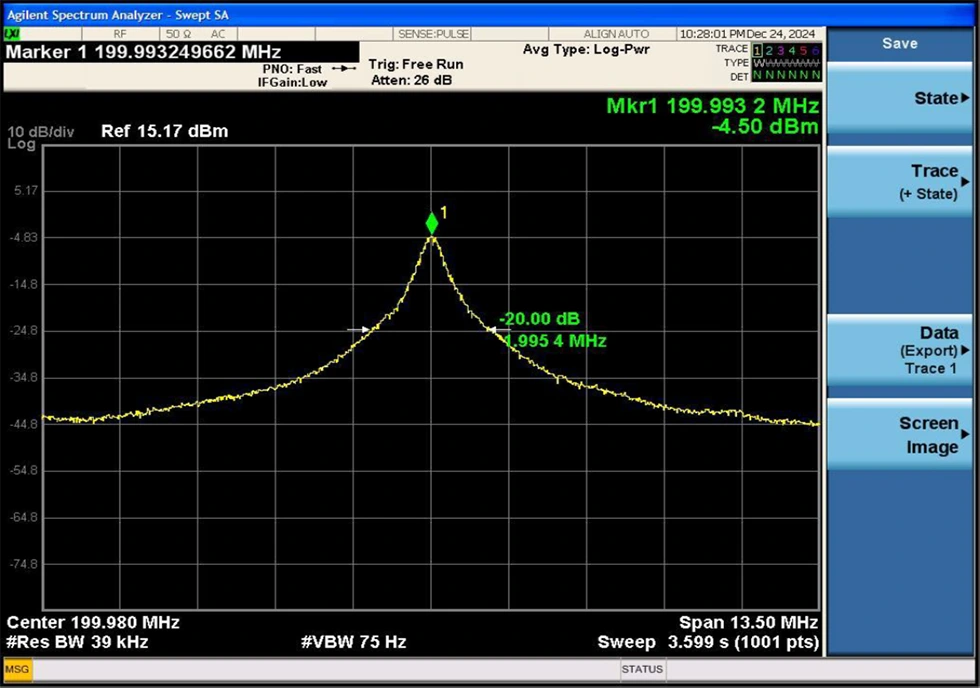

● வழக்கமான வரி அகலம்: 3dB நிறமாலை வரி அகலம் <100 KHz (சமமான 20dB வரி அகலம் / 20)

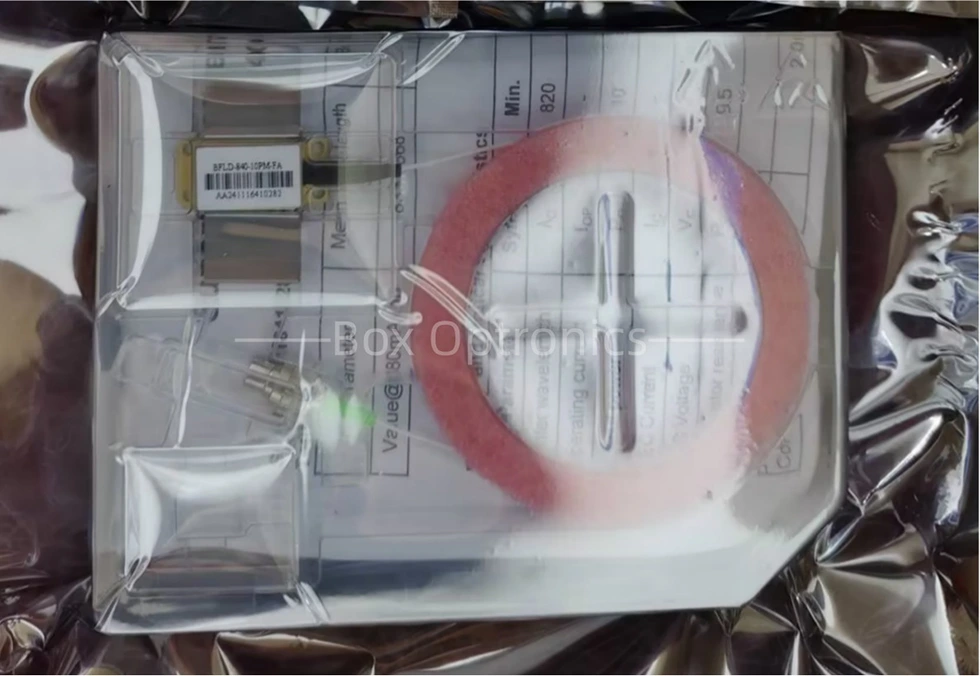

● பேக்கிங் உதாரணம்

*தனிப்பட்ட சாதனம்; உள்ளமைக்கப்பட்ட இயக்கி இல்லை (வெளிப்புற இயக்கி விருப்பமானது).

ஆர்டர் தகவல்

எ.கா: BNLD-1550-11HSM-FA2

(ஆர்டர் தகவல்: 1550nm DFB 100KHz BTF நெரோ லைன்விட்த் லேசர், 100mW வெளியீட்டு சக்தி, SM ஃபைபர், FC/APC இணைப்பான், வகை2 பின்-அவுட்).

பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com

தரவுத்தாள் மற்றும் சோதனைத்தாள்

தரவுத்தாள்

சோதனைத்தாள்

மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்

● மேற்கோள் விதிமுறைகள்

(1) EXW:

உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.

(2) டிஏபி:

உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.

● பணம் செலுத்தும் விதிமுறைகள்

PayPal மற்றும் T/T கிடைக்கின்றன.

முன்னணி நேரம்

உற்பத்திக்கு சுமார் 10-15 வேலை நாட்கள் ஆகும். (இருந்தால் சில கையிருப்பில் உள்ளன, அது வேகமாக அனுப்பப்படும்.)

சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.

ஆபரேஷன் குறிப்புகள்

● செயல்படும் போது, ​​இந்த சாதனம் அதிக தீவிரம் கொண்ட லேசர் கற்றையை வெளியிடுகிறது; செய்ய ஃபைபர் எண்ட் முகத்தை நேரடியாகப் பார்க்க வேண்டாம், அவ்வாறு செய்வதால் கண் காயம் ஏற்படலாம்.

● இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது; எனவே, கண்டிப்பாக கடைபிடித்தல் பேக்கேஜிங்கின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகள் தேவை, போக்குவரத்து மற்றும் பயன்பாடு. கூடுதலாக, தடுப்பு நடவடிக்கைகள் எடுக்கப்பட வேண்டும் மின் விநியோகம் அதிகரிக்கிறது, அவ்வாறு செய்யத் தவறினால் நிரந்தர சேதம் ஏற்படலாம் சாதனம் (எ.கா., சரியான உபகரணங்களை தரையிறக்குவதை உறுதி செய்தல் மற்றும் ஆன்டி-ஸ்டாடிக் அணிதல் மணிக்கட்டு பட்டா).

● தடுக்க தயாரிப்பின் இயக்க சுற்று நிலைத்தன்மையை சரிபார்க்கவும் துடிப்பு நீரோட்டங்களால் ஏற்படும் சேதம்.

● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, அழுத்தம் கொடுக்க வேண்டாம் அல்லது சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது இழுக்கவும். சாதனங்களுக்கு இணைப்பான்களுடன் பொருத்தப்பட்டிருக்கும், சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டையும் உறுதிப்படுத்தவும் நிறுவல் அல்லது அகற்றும் போது ஒரே நேரத்தில் தூக்கி எறியப்படும்.

● ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை கூடாது 260 ° C ஐ விட அதிகமாக, மற்றும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். குறிப்பாக பின்வருவனவற்றில் கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, தி சாதனம் மின்சாரம் இல்லாத நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக இருக்க வேண்டும் அடித்தளமிட்டது.

● சாதனத்தைப் பயன்படுத்தும் போது, இயக்க மின்னழுத்தத்தை கண்டிப்பாக கடைபிடிக்கவும் தரவுத்தாளில் குறிப்பிடப்பட்டுள்ள தற்போதைய வரம்புகள். முக்கிய அளவுருக்கள்-இத் உட்பட (வாசல் மின்னோட்டம்), Iop அதிகபட்சம் (அதிகபட்ச இயக்க மின்னோட்டம்), Vop அதிகபட்சம் (அதிகபட்சம் இயக்க மின்னழுத்தம்), மற்றும் λc (மைய அலைநீளம்)-குறிப்பிடப்பட வேண்டும் குறிப்பாக ஏற்றுமதியின் போது வழங்கப்பட்ட சோதனை அறிக்கையில் குறிப்பு: செயல்பாடு முழுமையான அதிகபட்ச மதிப்பீடுகளுக்கு அப்பால் சாதனத்திற்கு நிரந்தர சேதம் ஏற்படலாம்.

தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

● உத்தரவாதக் காலம்:

1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.

● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:

இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:

(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.

(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.

(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.

(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.

(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.

(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
