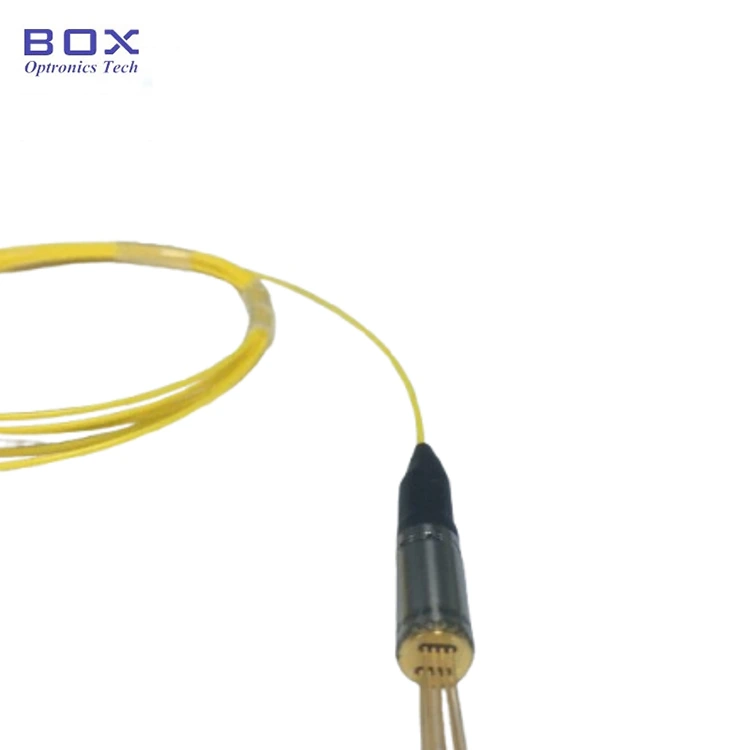

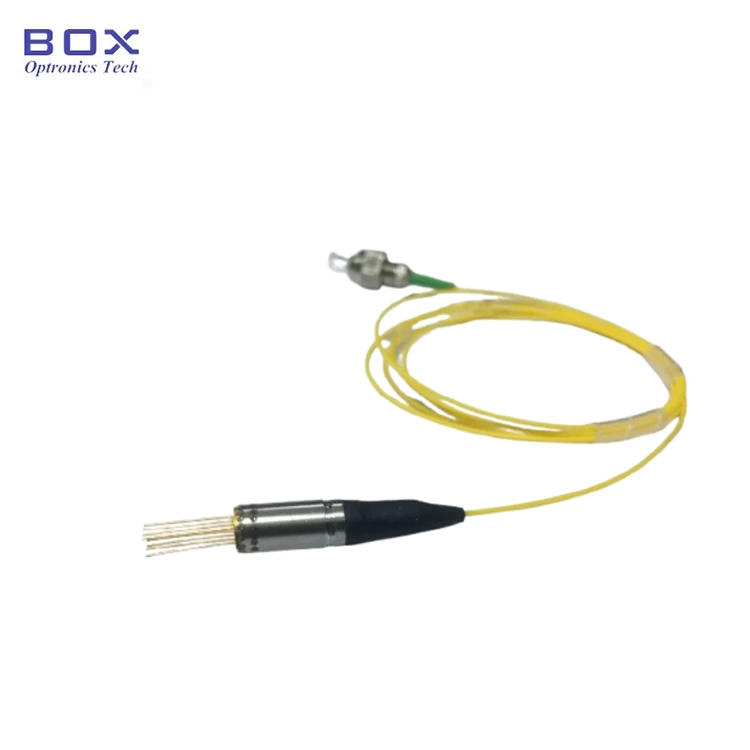

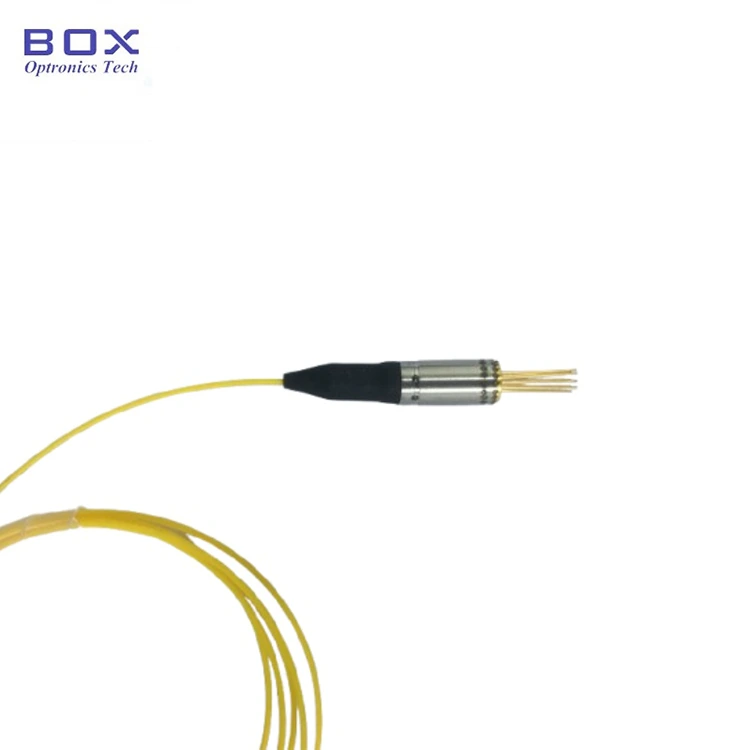

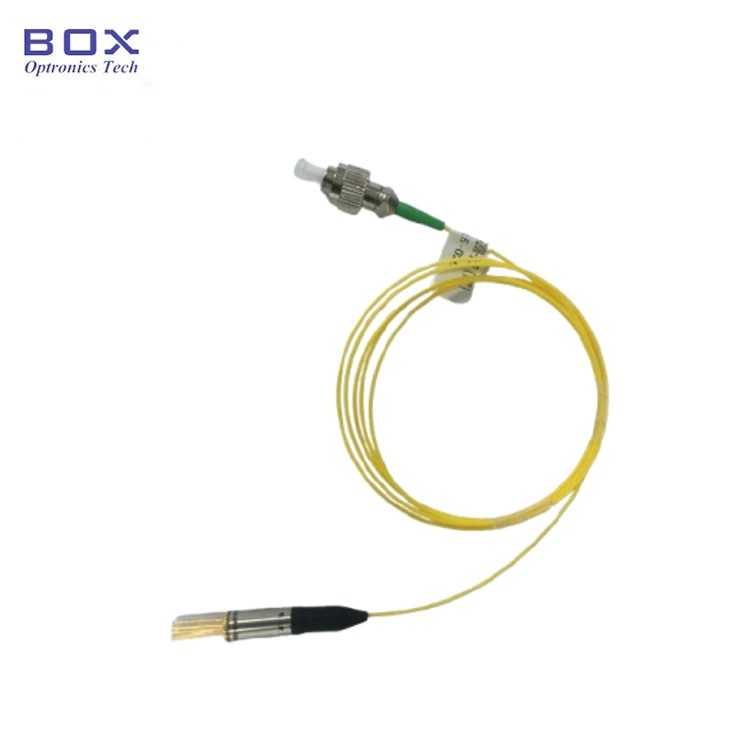

1550nm குறுகிய-கோடு அகல கோஆக்சியல் பிக்டெயில் DFB லேசர்

தயாரிப்பு கண்ணோட்டம்-1550nm குறுகிய-கோடு அகல கோஆக்சியல் பிக்டெயில் DFB லேசர்

Box Optronics வழங்கும் 1550nm நெரோ-லைன்வித்த் கோஆக்சியல் பிக்டெயில்டு DFB லேசர் என்பது, LiDAR ரேங்கிங் சிஸ்டம்கள் மற்றும் தன்னியக்க ஓட்டுநர் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட TEC-கூல்டு டிஸ்ட்ரிப்டுட் ஃபீட்பேக் லேசர் ஆகும். 1550nm மைய அலைநீளத்தில் இயங்குகிறது, இது ஒற்றை-முறை ஃபைபர் மூலம் ≥2mW ஆப்டிகல் வெளியீட்டையும், சுய-ஹீட்டோரோடைன் முறையைப் பயன்படுத்தி அளவிடப்படும் ≤500kHz ஸ்பெக்ட்ரல் லைன்வித்த்தையும் வழங்குகிறது. லேசர் ஒரு தெர்மோஎலக்ட்ரிக் கூலர் (TEC), தெர்மிஸ்டர், InGaAs PIN மானிட்டர் ஃபோட்டோடியோட் மற்றும் ஆப்டிகல் ஐசோலேட்டர் ஆகியவற்றை FC/APC அல்லது SC/APCfiber pigtail உடன் ஒரு சிறிய கோஆக்சியல் பேக்கேஜில் ஒருங்கிணைக்கிறது.

முக்கிய அம்சங்கள் -1550nm குறுகிய-கோடு அகல கோஆக்சியல் பிக் டெயில்ட் DFB லேசர்

· மைய அலைநீளம்: 1550nm, +/-3nm WL சகிப்புத்தன்மை

· குறுகிய நிறமாலை கோடு அகலம்: ≤500kHz (சுய-ஹீட்டோரோடைன் அளவீட்டு முறை)

ஆப்டிகல் வெளியீட்டு சக்தி: குறைந்தபட்சம் 2mW (SM ஃபைபர் வெளியீடு)

· உள்ளமைக்கப்பட்ட ஆப்டிகல் ஐசோலேட்டர்: ≥30dB தனிமைப்படுத்தல்

· ஒருங்கிணைந்த தெர்மோஎலக்ட்ரிக் கூலர் (TEC) மற்றும் தெர்மிஸ்டர்

· உள்ளமைக்கப்பட்ட InGaAs PIN மானிட்டர் போட்டோடியோட்

· குறைந்த சத்தம், குறைந்த விலகல் செயல்பாடு

· உயர் நம்பகத்தன்மை மற்றும் நீண்ட செயல்பாட்டு வாழ்க்கை

வழக்கமான பயன்பாடுகள் -1550nm குறுகிய-கோடு அகல கோஆக்சியல் பிக் டெயில்ட் DFB லேசர்

· தன்னியக்க ஓட்டுநர் மற்றும் ADASக்கான FMCW LiDAR அமைப்புகள்

· ஒரே நேரத்தில் வரம்பு மற்றும் வேகத்தை அளவிடுவதற்கான ஒத்திசைவான LiDAR

· 3D இமேஜிங் மற்றும் தன்னாட்சி வழிசெலுத்தலுக்கான LiDAR அமைப்புகள்

ரோபாட்டிக்ஸ், ஏஜிவி வழிசெலுத்தல் மற்றும் ஆட்டோமேஷனுக்கான தொழில்துறை LiDAR அமைப்புகள்

· ஒத்திசைவான ஆப்டிகல் கம்யூனிகேஷன் சோதனை அமைப்புகள் மற்றும் ஒளியியல் அளவீட்டு உபகரணங்கள்

· விநியோகிக்கப்பட்ட ஃபைபர் ஆப்டிக் உணர்திறன் அமைப்புகள்

· ஆப்டிகல் அதிர்வெண் டொமைன் ரிப்ளக்டோமெட்ரி (OFDR)

· ஃபோட்டானிக்ஸ் ஆராய்ச்சி மற்றும் ஆய்வக ஒத்திசைவான கண்டறிதல் பரிசோதனைகள்

· LiDAR தொகுதிகள், வாகன உணரிகள் மற்றும் தொழில்துறை உணர்திறன் கருவிகளில் OEM ஒருங்கிணைப்பு

தயாரிப்பு விவரக்குறிப்புகள் -1550nm குறுகிய-கோடு அகல கோஆக்சியல் பிக்டெயில் DFB லேசர்

முழுமையான அதிகபட்ச மதிப்பீடுகள் (Tc = 25°C)

ஆப்டிகல்-எலக்ட்ரிகல் குணாதிசயங்கள் (Tc = 25°C)

TEC மற்றும் தெர்மிஸ்டர் பண்புகள்

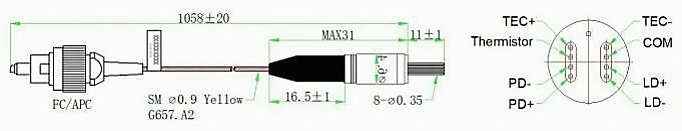

தொகுப்பு மற்றும் பின் வரையறை

தொகுப்பு வகை: TEC உடன் கோஆக்சியல் ஹெர்மீடிக் தொகுப்பு

உள்ளமைக்கப்பட்ட கூறுகள்: ஆப்டிகல் ஐசோலேட்டர், தெர்மோஎலக்ட்ரிக் கூலர் (TEC), தெர்மிஸ்டர், InGaAs PIN மானிட்டர் போட்டோடியோட்

வரிசைப்படுத்துதல் தகவல் -1550nm குறுகிய-கோடு அகல கோஆக்சியல் பிக்டெயில் DFB லேசர்

மாதிரி பெயரிடல்

BLD - X XX XX X - X XX (XX)

எடுத்துக்காட்டு: BLD-ND5502H-IFA(TEC)

தரவுத்தாள் -1550nm குறுகிய-கோடு அகல கோஆக்சியல் பிக்டெயில் DFB லேசர்

தரவுத்தாள்

அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)

கே: "குறுகிய கோடு அகலம்" என்றால் என்ன, அது ஏன் LiDARக்கு முக்கியமானது?

A: ஸ்பெக்ட்ரல் லைன்அகலமானது லேசரின் ஆப்டிகல் அதிர்வெண் நிறமாலையின் அகலத்தைக் குறிக்கிறது. இந்த லேசர் சுய-ஹீட்டோரோடைன் முறையால் அளவிடப்படும் <500 kHz இன் வரி அகலத்தை வழங்குகிறது. ஒரு குறுகிய கோடு அகலம் பொதுவாக நீண்ட ஒத்திசைவு நீளத்தை ஏற்படுத்துகிறது, இது FMCW LiDAR போன்ற ஒத்திசைவான கண்டறிதல் நுட்பங்களுக்கு முக்கியமானது.

FMCW LiDAR அமைப்புகளில், பரவும் மற்றும் பிரதிபலித்த ஆப்டிகல் சிக்னல்கள் வரம்பு மற்றும் திசைவேக அளவீட்டுக்கு பயன்படுத்தப்படும் பீட் சிக்னலை உருவாக்க இடையூறு செய்கின்றன. ஒரு குறுகிய-கோடு அகல லேசர் ஒத்திசைவைப் பராமரிக்க உதவுகிறது, கட்ட இரைச்சலைக் குறைக்கிறது மற்றும் நீண்ட தூர மற்றும் உயர்-தெளிவுத்திறன் பயன்பாடுகளில் அளவீட்டு உணர்திறனை மேம்படுத்துகிறது.

கே: இந்த கோஆக்சியல் நெரோ-லைன்அகல லேசருக்கும் பட்டாம்பூச்சி தொகுக்கப்பட்ட DFB லேசருக்கும் என்ன வித்தியாசம்?

ப: முதன்மை வேறுபாடு தொகுப்பு வடிவ காரணி. இந்த தயாரிப்பு ஒருங்கிணைக்கப்பட்ட TEC, தெர்மிஸ்டர், மானிட்டர் ஃபோட்டோடியோட் மற்றும் ஆப்டிகல் ஐசோலேட்டருடன் கூடிய ஒரு சிறிய கோஆக்சியல் பேக்கேஜைப் பயன்படுத்துகிறது, இது இட-கட்டுப்படுத்தப்பட்ட LiDAR தொகுதிகள் மற்றும் ஃபைபர்-இணைந்த OEM ஒருங்கிணைப்புக்கு ஏற்றதாக அமைகிறது.

பட்டாம்பூச்சி-தொகுக்கப்பட்ட DFB லேசர்கள் பொதுவாக அதிக மின் இடைமுகங்கள் மற்றும் ஆய்வக அமைப்புகள், தொலைத்தொடர்பு உபகரணங்கள் மற்றும் தனிப்பயனாக்கப்பட்ட வெப்ப அல்லது மின் வடிவமைப்புகள் தேவைப்படும் பயன்பாடுகளுக்கு அதிக நெகிழ்வுத்தன்மையை வழங்குகின்றன.

பொருத்தமான தொகுப்பு, அளவு, வெப்ப மேலாண்மை, மின் இடைமுகம் மற்றும் ஒருங்கிணைப்பு முறை உள்ளிட்ட கணினி தேவைகளைப் பொறுத்தது.

கே: வாகன LiDAR க்கு 1550nm அலைநீளம் கண்ணுக்கு பாதுகாப்பானதா?

A: 905nm போன்ற குறுகிய அலைநீளங்களுடன் ஒப்பிடும்போது 1550nm அலைநீளப் பகுதி பொதுவாக LiDAR பயன்பாடுகளுக்கு மிகவும் பாதுகாப்பானதாகக் கருதப்படுகிறது. சுமார் 1550nm இல், கண்ணின் முன்புற கட்டமைப்புகளால் உறிஞ்சப்படுவது விழித்திரை வெளிப்பாட்டை கணிசமாகக் குறைக்கிறது, இது LiDAR அமைப்புகளை பொருந்தக்கூடிய லேசர் பாதுகாப்புத் தரங்களின் கீழ் அதிக அனுமதிக்கக்கூடிய ஆப்டிகல் சக்தி நிலைகளை அடைய அனுமதிக்கிறது.

இறுதி கண்-பாதுகாப்பு வகைப்பாடு, வெளியீட்டு சக்தி, பீம் வேறுபாடு, பண்பேற்றம் வடிவம், வெளிப்பாடு காலம் மற்றும் IEC 60825 போன்ற தரநிலைகளுக்கு இணங்குதல் உள்ளிட்ட முழுமையான கணினி வடிவமைப்பைப் பொறுத்தது.

கே: குறைந்தபட்ச ஆர்டர் அளவு (MOQ) என்ன?

ப: MOQ என்பது 2pcs.
