1. 1030nm அறிமுகம் 200mW 100KHz DFB பட்டர்ஃபிளை லேசர் டையோடு
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. ஆர்டர் தகவல்
7. தரவுத்தாள் மற்றும் சோதனைத்தாள்
8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்
9. முன்னணி நேரம்
10. செயல்பாட்டு குறிப்புகள்
11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

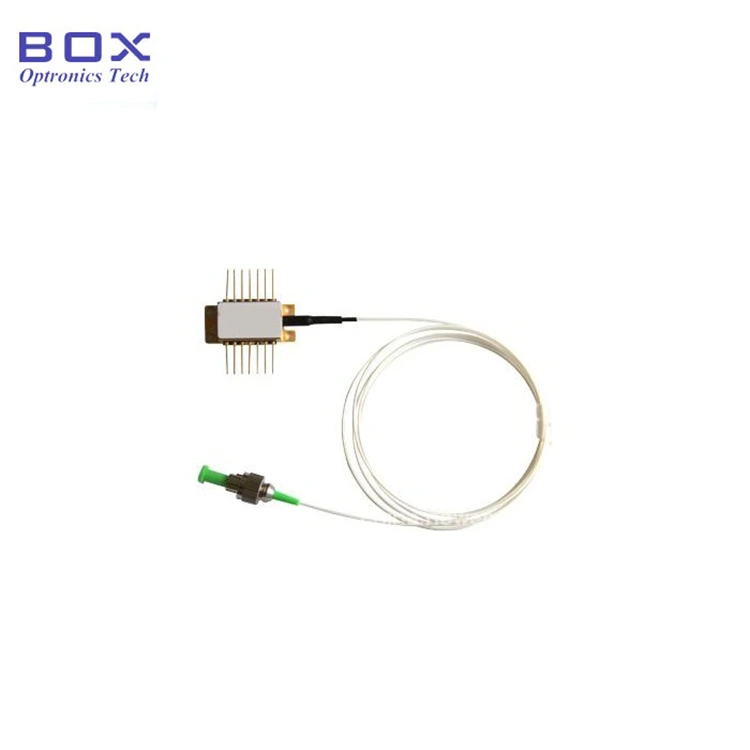

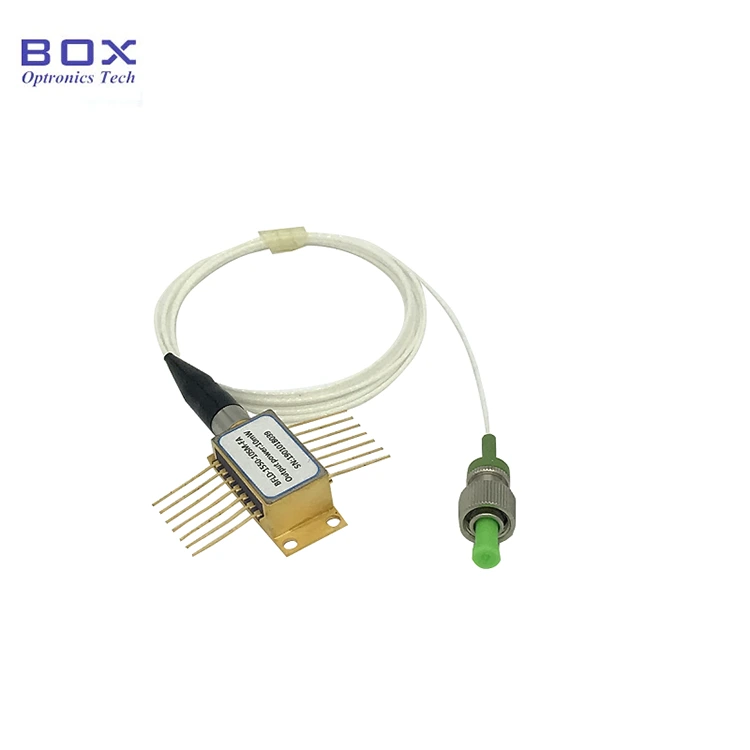

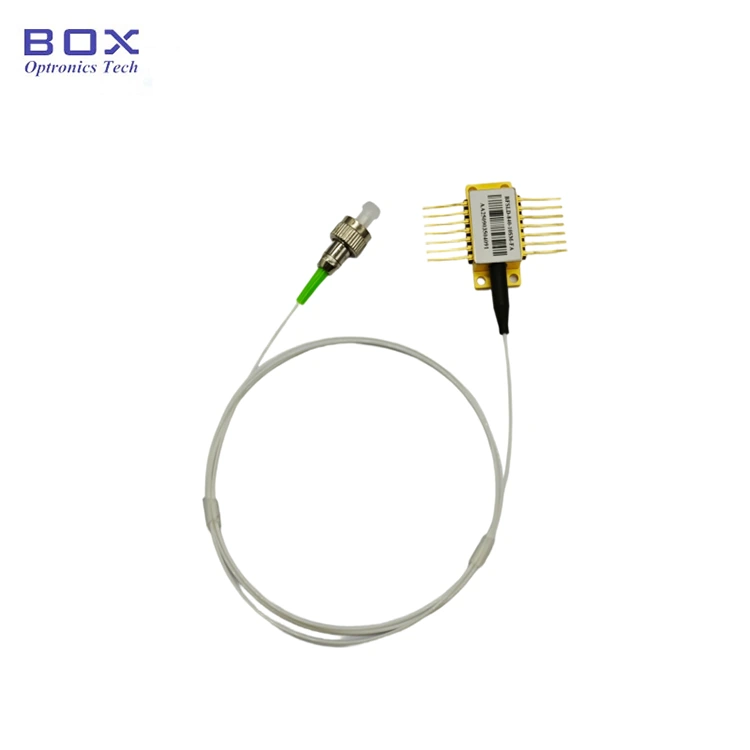

இது 1030nm 200mW 100KHz DFB பட்டர்ஃபிளை லேசர் டையோடு, +/-2nm அலைநீள சகிப்புத்தன்மையுடன், 14-பின் நிலையான பட்டாம்பூச்சி தொகுப்பு, மற்றும் PM980 ஃபைபர். இது அதிக வெளியீட்டு சக்தி மற்றும் குறுகிய கோடு அகலத்தைக் கொண்டுள்ளது TEC மற்றும் தெர்மிஸ்டரை ஒருங்கிணைக்கிறது. ஆப்டிகல் சென்சிங் மற்றும் இமேஜிங்கிற்கு ஏற்றது. தயவுசெய்து ESD பாதுகாப்பின் கீழ் பயன்படுத்தவும்.
|
அளவுரு |
சின்னம் |
நிபந்தனை |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
|
மைய அலைநீளம் |
λc |
TL=15～35℃ CW |
1028 |
1030 |
1032 |
nm |
|
ஆப்டிகல் வெளியீட்டு சக்தி |
அஞ்சல் |
TL=25℃ |
— |
200 |
— |
மெகாவாட் |
|
வாசல் மின்னோட்டம் |
ITH |
TL=25℃ |
— |
45 |
70 |
எம்.ஏ |
|
இயக்க மின்னழுத்தம் |
VOP |
POP=200mW(CW) |
— |
— |
2.5 |
V |
|
இயக்க மின்னோட்டம் |
ஐயோப் |
POP=200mW(CW) |
— |
300 |
500 |
எம்.ஏ |
|
கோடு அகலம் |
Δλ |
— |
— |
30 |
100 |
KHz |
|
பக்க பயன்முறையை அடக்குதல் விகிதம் |
எஸ்எம்எஸ்ஆர் |
— |
— |
40 |
— |
dB |
|
துருவமுனைப்பு அழிவு விகிதம் |
ER |
— |
18 |
— |
— |
dB |
|
வெப்பநிலை.அலைநீளம் குணகம் |
Δλ/ΔT |
— |
— |
0.08 |
— |
nm/℃ |
|
MPD பொறுப்பு |
IMON/POP |
@-5V சார்பு மின்னழுத்தம் |
1 |
— |
30 |
μA/mW |
|
தெர்மிஸ்டர் எதிர்ப்பு |
RTH |
— |
9.5 |
10 |
10.5 |
KΩ |
● PM980 ஃபைபர் பிக்டெயில்;
● 200mW உயர் வெளியீட்டு சக்தி;
● 100kHz க்கு கீழே குறுகிய கோடு அகலம்;
● 14-முள் TEC உடன் BTF தொகுப்பு, தெர்மிஸ்டர் மற்றும் மானிட்டர் PD.
● லிடார்;
● ஃபைபர் ஆப்டிக் சென்சிங்;
● ஸ்பெக்ட்ரோஸ்கோபி;
● லேசர்களுக்கான விதை ஆதாரம்.

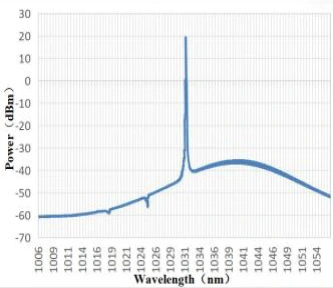

● வழக்கமான ஸ்பெக்ட்ரம்: 1030nm, +/-2nm அலைநீள சகிப்புத்தன்மை.

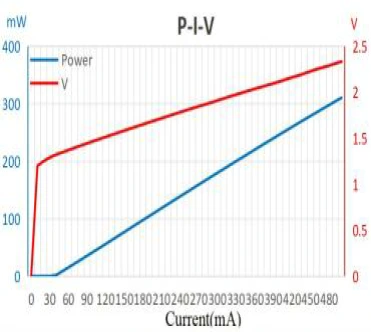

● PIV-1030nm 200mW 100KHz DFB பட்டர்ஃபிளை லேசர் டையோடு

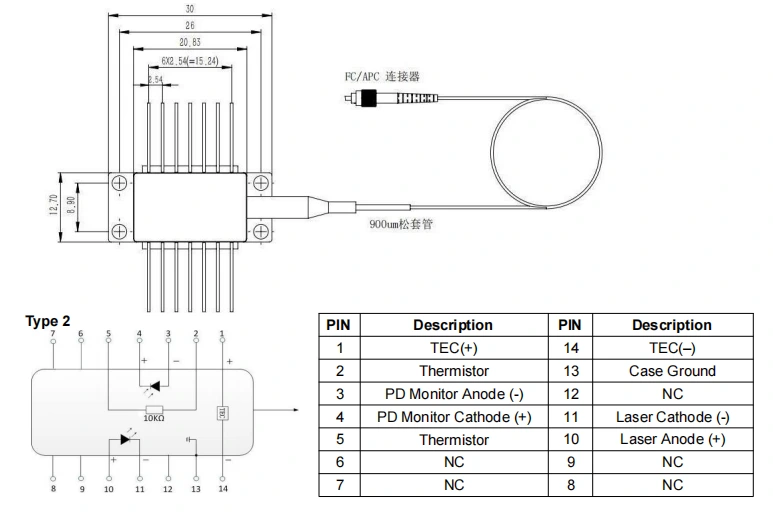

● தொகுப்பு வரைதல்&PIN-OUT வரையறை(அலகு:mm)-1030nm 200mW 100KHz DFB பட்டர்ஃபிளை லேசர் டையோடு
● அடிக்கடி கேட்கப்படும் கேள்விகள்
(1) மின்னோட்டத்தை சரிசெய்வதன் மூலம் அலைநீளத்தை மாற்ற முடியுமா? வரம்பு என்ன?
--ஆம். தற்போதைய அலைநீள குணகம் 0.01 nm/mA, மற்றும் வெப்பநிலை அலைநீள குணகம் 0.1 nm/℃. WL அனுசரிப்பு வரம்பு சுமார் ~மைய WL+/- 1 nm ஆகும்.
(2) பிக்டெயில் நீளம் என்ன?
--1.2+/-0.1 மீட்டர்.
(3) மின் ஒழுங்குமுறை வரம்பு என்ன?
--10~100%
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பின்-அவுட் |
|
பிஎன்எல்டி |
-XXX |
-XX |
XX |
-XX |
X |
|
குறுகிய கோடு அகல லேசர் டையோடு |
1030: 1030nm |
2H:200mW |
PM: PM980
|
FA: FC/APC SA: SC/APC மற்றவை |
NULL: வகை 2 பம்ப் முள் |
எ.கா: BNLD-1030-2HPM-FA
(ஆர்டர் தகவல்: 1030nm 200mW 100KHz DFB பட்டர்ஃபிளை லேசர் டையோடு, PM980 ஃபைபர், FC/APC இணைப்பான், பம்ப் பின்).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● லேசர் கதிர்வீச்சு அபாயம்:சாதனம் இருக்கும்போது செயல்பாட்டில் உள்ளது, இது அதிக தீவிரம் கொண்ட லேசர் கற்றையை வெளியிடுகிறது. நேரடியாகப் பார்க்க வேண்டாம் ஃபைபர் எண்ட்-ஃபேஸ், இது கண் காயத்தை ஏற்படுத்தக்கூடும்.
● ESD பாதுகாப்பு: இந்தச் சாதனம் மின்னியல்-உணர்திறன். எனவே, கடுமையான எதிர்ப்பு நிலையான பாதுகாப்பு நடவடிக்கைகள் வேண்டும் பேக்கேஜிங், போக்குவரத்து மற்றும் பயன்பாட்டின் போது கடைபிடிக்கப்பட வேண்டும். கூடுதலாக, முன்னெச்சரிக்கைகள் மின்வழங்கல் அதிகரிப்பைத் தடுக்க நடவடிக்கை எடுக்க வேண்டும், ஏனெனில் அவ்வாறு செய்யத் தவறினால் ஏற்படும் சாதனத்திற்கு நிரந்தர சேதம் ஏற்பட்டால் (எ.கா., சரியான உபகரணங்களை தரையிறக்குவதை உறுதிசெய்தல் மற்றும் எதிர்ப்பு நிலையான மணிக்கட்டு பட்டையை அணியவும்).
● ஃபைபர் மற்றும் சாதனம் கையாளுதல்: ஆப்டிகல் இழைகள் உடையக்கூடியவை. ஃபைபர் பயன்படுத்தி சாதனத்தை இழுக்க வேண்டாம். செருகும் போது அல்லது சாதனத்தை அதன் சாக்கெட்டிலிருந்து அகற்றி, அழுத்தத்தை அல்லது இழுக்க வேண்டாம் சாதனத்தின் பின்புறத்தில் ஸ்லீவ். இணைப்பிகள் பொருத்தப்பட்ட சாதனங்களுக்கு, சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டும் ஒரே நேரத்தில் உயர்த்தப்படுவதை உறுதிசெய்யவும் நிறுவல் அல்லது அகற்றும் போது.
● பின் சாலிடரிங் தேவைகள்: ஊசிகளாக இருந்தால் சாலிடரிங் செய்ய வேண்டும், சாலிடரிங் வெப்பநிலை 260 ° C ஐ விட அதிகமாக இருக்கக்கூடாது சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். என்பதில் குறிப்பாக கவனம் செலுத்துங்கள் பின்வருபவை: சாலிடரிங் செயல்பாட்டின் போது, சாதனம் சக்தியற்றதாக இருக்க வேண்டும் நிலை, மற்றும் சாலிடரிங் இரும்பு சரியாக தரையிறக்கப்பட வேண்டும்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
