1. 1310nm இன் அறிமுகம் DFB 100KHz BTF குறுகிய கோடு அகல லேசர்
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. ஆர்டர் தகவல்
7. தரவுத்தாள்
8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்
9. முன்னணி நேரம்
10. செயல்பாட்டு குறிப்புகள்
11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

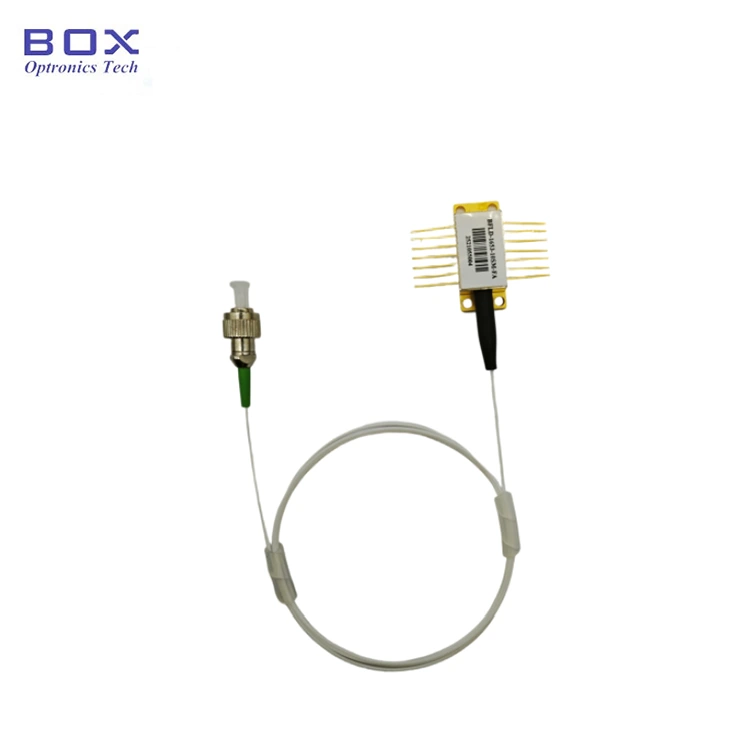

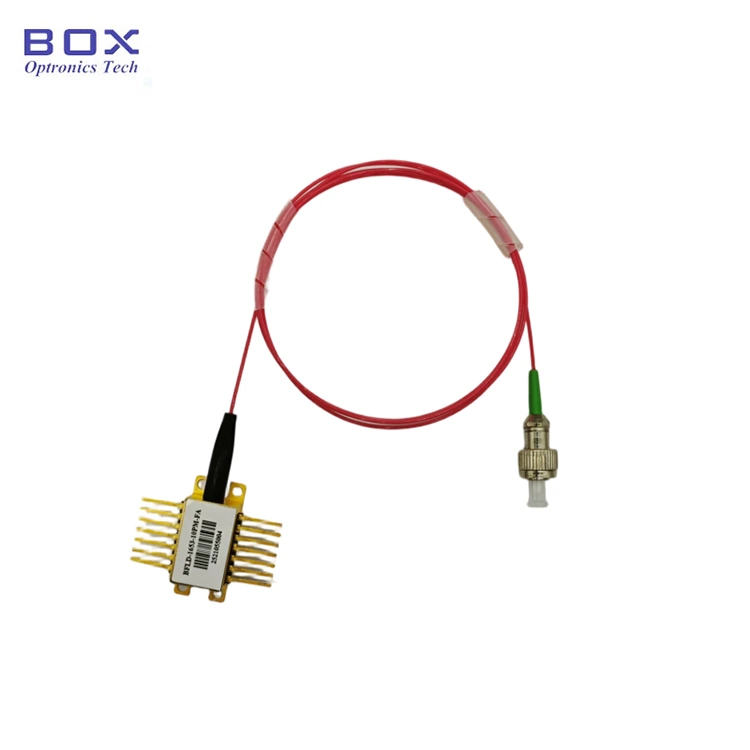

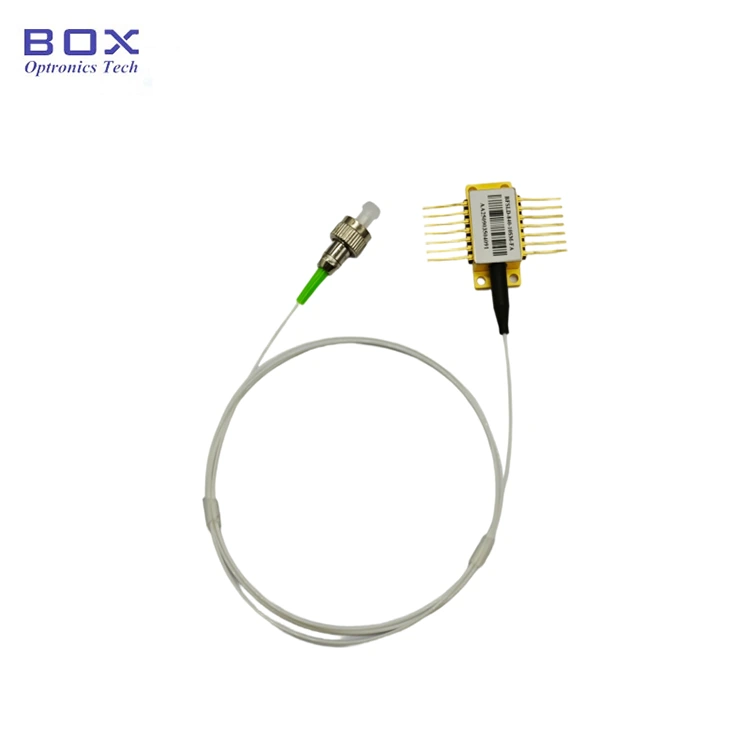

1310nm DFB 100KHz BTF நெரோ லைன்விட்த் லேசர் ஒரு லிடார், விண்ட் ரேடார், ஆப்டிகல் ஆகியவற்றில் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட உயர் செயல்திறன் லேசர் ஃபைபர் உணர்திறன் மற்றும் ஒத்திசைவான தொடர்பு. வரை வெளியீட்டு சக்தியைக் கொண்டுள்ளது 100mW, 100kHz க்கும் குறைவான 3dB அலைவரிசை மற்றும் குறைந்த த்ரெஷோல்ட் மின்னோட்டம். SM/PM ஃபைபர், பரந்த இயக்க வெப்பநிலை மற்றும் அதிக நம்பகத்தன்மையுடன் விருப்பமானது. ESD பாதுகாப்பின் கீழ் பயன்படுத்தவும் மற்றும் இயக்கி தற்போதைய மற்றும் வெப்பநிலையை கட்டுப்படுத்தவும் கண்டிப்பாக, மற்றும் அதிகப்படியான சேதத்தைத் தவிர்க்கவும்.
|
அளவுரு |
சின்னம் |
நிபந்தனை |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
|
மைய அலைநீளம் |
λc |
TL=15～35℃ CW |
1305 |
1310 |
1315 |
nm |
|
ஆப்டிகல் வெளியீட்டு சக்தி |
அஞ்சல் |
- |
100 |
- |
- |
மெகாவாட் |
|
வாசல் மின்னோட்டம் |
ITH |
TL=25℃ |
- |
- |
40 |
எம்.ஏ |
|
இயக்க மின்னழுத்தம் |
VOP |
PO= 10mW (CW) |
- |
- |
2.5 |
V |
|
இயக்க மின்னோட்டம் |
ஐயோப் |
PO= 10mW (CW) |
- |
700 |
800 |
எம்.ஏ |
|
நிறமாலை கோடு அகலம் |
LW |
FWHM |
- |
- |
100 |
KHz |
|
MPD பொறுப்பு |
IMON/POP |
- |
1 |
- |
30 |
μA/mW |
|
பக்க-முறை அடக்க விகிதம் |
எஸ்எம்எஸ்ஆர் |
CW |
40 |
- |
- |
dB |
|
ஆப்டிகல் தனிமைப்படுத்தல் |
- |
-10 < TC < +70℃ |
40 |
- |
- |
dB |
|
TEC செட் வெப்பநிலை |
டி.எஸ் |
- |
15 |
- |
35 |
℃ |
|
தெர்மிஸ்டர் மின்னோட்டம் |
ஐடிசி |
- |
- |
- |
0.5 |
எம்.ஏ |
|
தெர்மிஸ்டர் எதிர்ப்பு |
RTH |
TL = 25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
TEC மின்னோட்டம் |
ITEC |
TL = 25℃, TC = 70℃ |
- |
- |
1.5 |
A |
|
TEC மின்னழுத்தம் |
VTEC |
TL = 25℃, TC = 70℃ |
- |
- |
3.5 |
V |
|
TEC திறன் |
ΔT |
Tc = 70℃ |
- |
- |
50 |
℃ |
|
அலைநீள சறுக்கல் (EOL) |
△λ |
25 ஆண்டுகளுக்கும் மேலாக சோதிக்கப்பட்டது வாழ்நாள் முழுவதும் |
- |
- |
± 0.1 |
nm |
|
அலைநீள வெப்பநிலை குணகம் |
Δλ/ΔT |
TEC வெப்பநிலை 15℃ முதல் 35℃ |
- |
0.1 |
- |
nm/℃ |
|
அலைநீள மின்னோட்டம் பண்பேற்றம் குணகம் |
ஐடிஆர் |
200-800mA |
0.2 |
- |
0.4 |
GHz/mA |
● SMF-28e அல்லது PM1310 pigtail;
● வெளியீட்டு சக்தி> 100 மெகாவாட்
● குறுகிய வரி அகலம் <100KHz;
● 14-முள் TEC உடன் BTF தொகுப்பு, ஆப்டிகல் ஐசோலேட்டர், மற்றும் மானிட்டர் PD.
● லிடார்;
● காற்று ரேடார்;
● ஆப்டிகல் ஃபைபர் சென்சிங்;
● ஒத்திசைவான தொடர்பு.

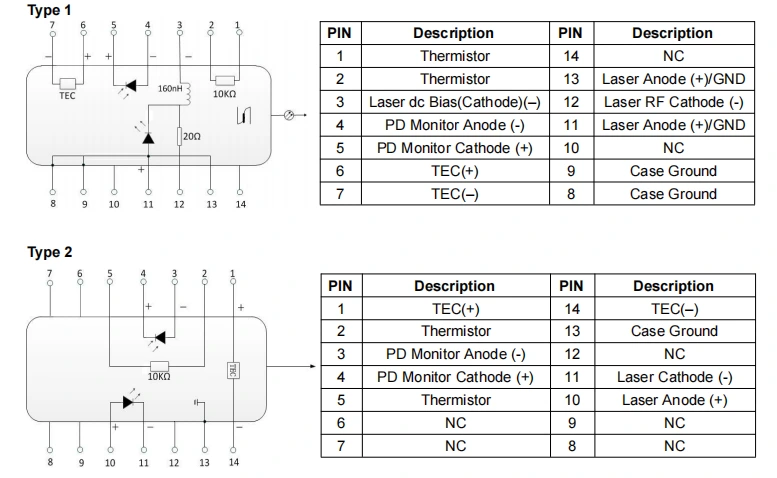

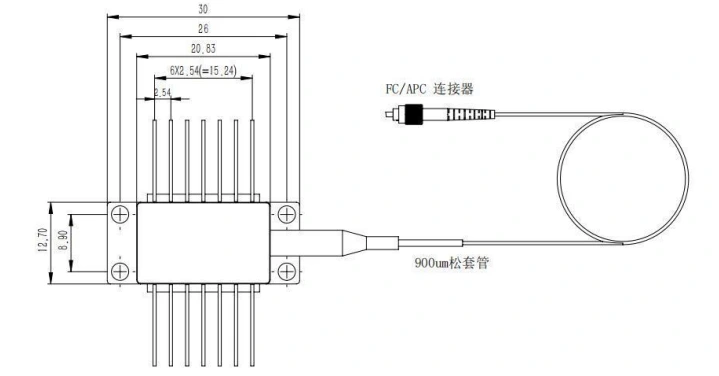

● தொகுப்பு வரைதல்&PIN-OUT வரையறை(அலகு:mm)-1310nm DFB 100KHz BTF குறுகிய கோடு அகல லேசர்
● அடிக்கடி கேட்கப்படும் கேள்விகள்
(1) மின்னோட்டத்தை சரிசெய்வதன் மூலம் அலைநீளத்தை மாற்ற முடியுமா? வரம்பு என்ன?
--ஆம். தற்போதைய அலைநீள குணகம் 0.01 nm/mA, மற்றும் வெப்பநிலை அலைநீள குணகம் 0.1 nm/℃. WL அனுசரிப்பு வரம்பு சுமார் ~மைய WL+/- 1 nm ஆகும்
(2) கோட்டின் அகலம் என்ன? சாதாரண லைன் அகலம் எல்டியை வழங்குகிறீர்களா?
--3dB வரி அகலம் 100kHz க்கும் குறைவாக உள்ளது. MHz-நிலை LD கிடைக்கிறது.
(3) மின் ஒழுங்குமுறை வரம்பு என்ன?
--10~100%
(4) நீங்கள் ஒரு பாதுகாப்பு இழை குழாய் மற்றும் ஃபைபர் இணைப்பியை வழங்குகிறீர்களா?
--ஆம். 900um தளர்வான குழாய் மற்றும் FC/APC, SC/APC அல்லது பிற இணைப்பிகள் விருப்பமானது.
|
பெயர் |
அலைநீளம் |
கோடு அகலம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பின்-அவுட் |
|
பிஎன்எல்டி |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
குறுகிய கோடு அகல எல்டி |
1310 :1310 என்எம் |
1:100kHz |
1H:100mW |
SM:SMF28e பி.எம் :PM1310
|
FA: FC/APC மற்றவை |
பூஜ்யம்:வகை 1 2:வகை 2 |
எ.கா: BNLD-1310-11HPM-FA
(ஆர்டர் தகவல்: 1310nm DFB 100KHz BTF நெரோ லைன் அகலம் லேசர், 100mW வெளியீட்டு சக்தி, PM ஃபைபர், FC/APC இணைப்பான், வகை1 பின்-அவுட்).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, அழுத்தம் கொடுக்க வேண்டாம் அல்லது சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது இழுக்கவும். சாதனங்களுக்கு இணைப்பான்களுடன் பொருத்தப்பட்டிருக்கும், சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டையும் உறுதிப்படுத்தவும் நிறுவல் அல்லது அகற்றும் போது ஒரே நேரத்தில் தூக்கி எறியப்படும்.
● ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை கூடாது 260 ° C ஐ விட அதிகமாக, மற்றும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். குறிப்பாக பின்வருவனவற்றில் கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, தி சாதனம் மின்சாரம் இல்லாத நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக இருக்க வேண்டும் அடித்தளமிட்டது.
● பவர்-அப் செயல்பாட்டின் போது, அதிக மின்னோட்டத்தை நேரடியாகப் பயன்படுத்த வேண்டாம் இது சிப்பை சேதப்படுத்தும் அபாயம் உள்ளது. அதற்கு பதிலாக, தற்போதைய நிலையில் சாதனத்தை இயக்கவும் சிப்பின் நுழைவாயிலுக்கு அருகில், பின்னர் படிப்படியாக சிறிய மின்னோட்டத்தை அதிகரிக்கவும் விரும்பிய நிலையை அடையும் வரை அதிகரிக்கும்.
● அனைத்து கூறுகளையும் இயக்குவதற்கு முன், முதலில் குளிரூட்டியை இயக்கவும் பின்னர் சிப் அதிக வெப்பமடைவதைத் தடுக்க, அதிகரிக்கும் பவர்-அப் படிகளைத் தொடரவும் அதிக சுமை.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
