இது 1550nm 3kHz அல்ட்ரா-நெரோ லைன்விட்த் ஃபைபர் லேசர் எர்பியம்-டோப் செய்யப்பட்ட ஃபைபர் DFB லேசர் குழி அமைப்பை ஏற்றுக்கொள்கிறது, CW வெளியீட்டுடன் சக்தி 50/100/200/500/1000mW விருப்பத்தேர்வு, 3dB அலைவரிசை 3kHz க்கும் குறைவானது, அலைநீளம் முறை துள்ளல் இல்லாமல் நிலையானது. இது பெஞ்ச்டாப் மற்றும் மட்டு கட்டமைப்புகளை ஆதரிக்கிறது கணினிக்கான RS232 தொடர்பு இடைமுகம் மற்றும் கண்காணிப்பு மென்பொருளுடன் ஒருங்கிணைப்பு. விநியோகிக்கப்பட்ட உணர்தல் மற்றும் பலவற்றிற்கு ஏற்றது.
|
அளவுரு |
அலகு |
வழக்கமான |
குறிப்பு |
|
|
இயக்க அலைநீளம் |
nm |
1550± 0.1 |
1540~1570 (தனிப்பயனாக்கப்பட்ட) |
|
|
மெதுவான வெப்பநிலை சரிப்படுத்தும் வரம்பு |
nm |
± 0.1 |
|
|
|
வெளியீட்டு சக்தி |
மெகாவாட் |
50/100/200/500/1000 |
|
|
|
ஸ்பெக்ட்ரல் லைன்அகலம்@3dB |
kHz |
<3 |
20dB வரி அகலம் / 20 |
|
|
பக்க பயன்முறை அடக்குமுறை விகிதம் |
dB |
≥60 |
|
|
|
அலைநீள உறுதியற்ற தன்மை |
மெகா ஹெர்ட்ஸ் |
≤±25 |
|
|
|
வேலை முறை |
— |
CW |
தொடர்ச்சியான ஒளி |
|
|
சக்தி உறுதியற்ற தன்மை (குறுகிய கால 15 நிமிடங்கள்) |
dB |
≤ ± 0.02 |
சமநிலை ≤ ± 0.5% |
|
|
சக்தி உறுதியற்ற தன்மை (நீண்ட கால 8 மணிநேரம்) |
dB |
≤ ± 0.05 |
சமநிலை ≤ ± 1.2% |
|
|
ஃபைபர் வகை |
— |
SMF-28 |
சீரற்ற துருவமுனைப்பு |
|
|
— |
PM1550 (PER>23dB) |
நேரியல் துருவமுனைப்பு |
||
|
பிக்டெயில் இணைப்பான் வகை |
— |
FC/APC |
தனிப்பயனாக்கக்கூடியது |
|
|
பரிமாணம் |
50/100/200mW |
மிமீ |
255(W)×285(D)×115(H) |
B1: பெஞ்ச்டாப் |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: பெஞ்ச்டாப் |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: தொகுதி |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: தொகுதி |
||
|
பவர் சப்ளை |
V |
100~240V ஏசி, <30W |
பெஞ்ச்டாப் |
|
|
DC 12V, 24W |
தொகுதி |
|||
|
தொடர்பு இடைமுகம் |
— |
DB9 பெண்(RS232) |
|
|
|
இயக்க வெப்பநிலை |
℃ |
-5~+35 |
|
|
|
சேமிப்பு வெப்பநிலை |
℃ |
-40 ~ +85 |
|
|
● நிறமாலை கோடு அகலம் ≤3 KHz;
● அனைத்து நார்ச்சத்து DFB ஒத்ததிர்வு குழி;
● அலைநீளம் முறை துள்ளல் இல்லாமல் நிலையானது;
● DB9 எளிதாக ஒருங்கிணைப்பதற்கான பெண்(RS232) தகவல்தொடர்புகள்.
● லிடார்;
● ஒலியியல் சென்சார்கள், ஹைட்ரோஃபோன்கள்;
● நார்ச்சத்து ஒளியியல் விநியோகிக்கப்பட்ட உணர்திறன்.

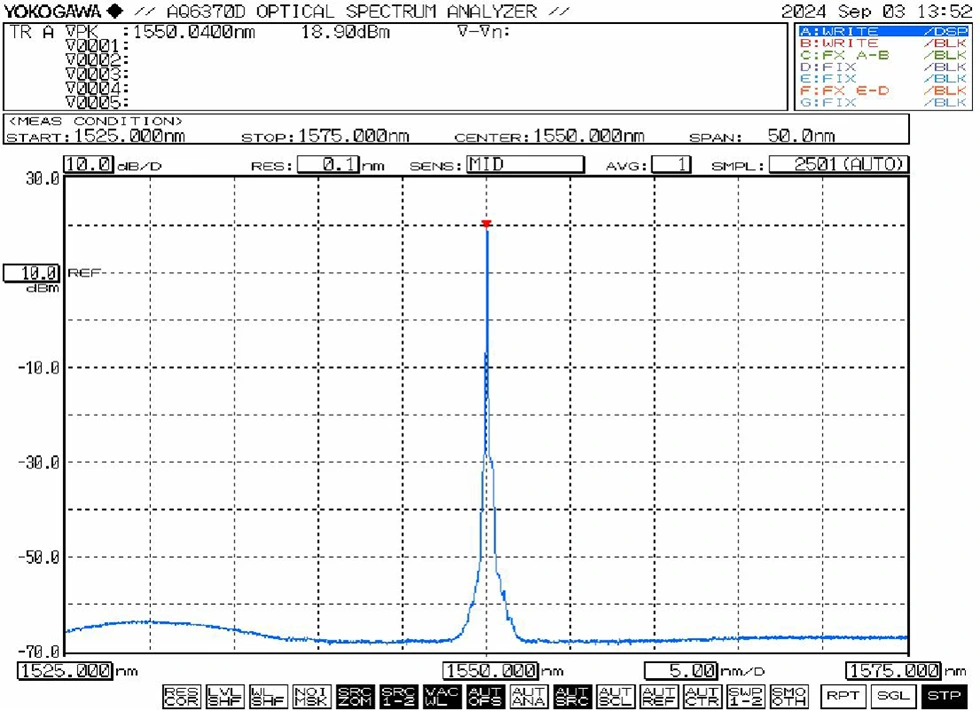

● வழக்கமான ஸ்பெக்ட்ரம்: 1550nm

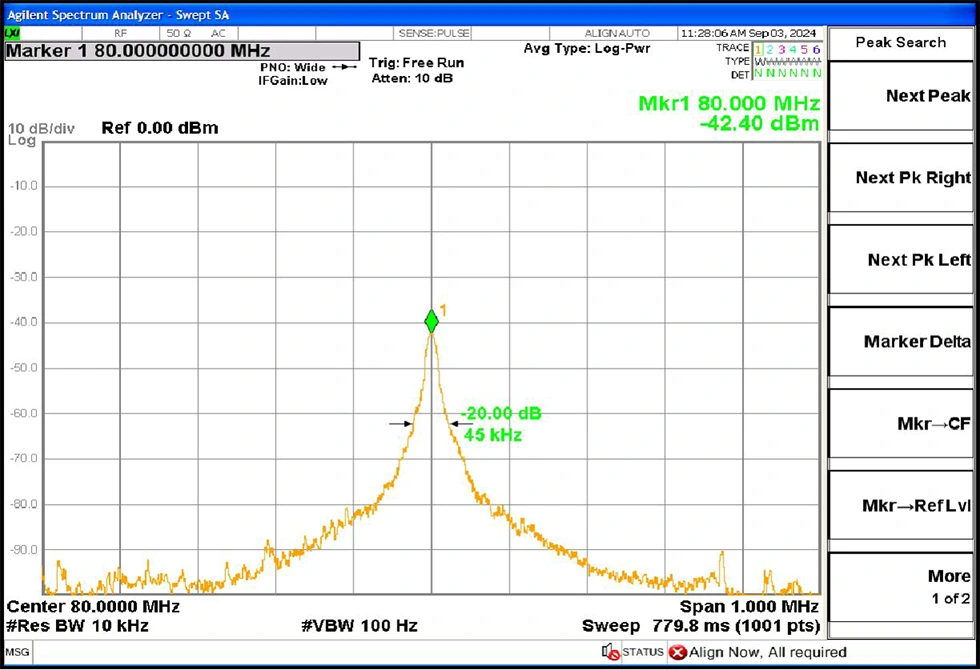

● வழக்கமான வரி அகலம்: 3dB நிறமாலை வரி அகலம்≤3 KHz (சமமான 20dB வரி அகலம் / 20)

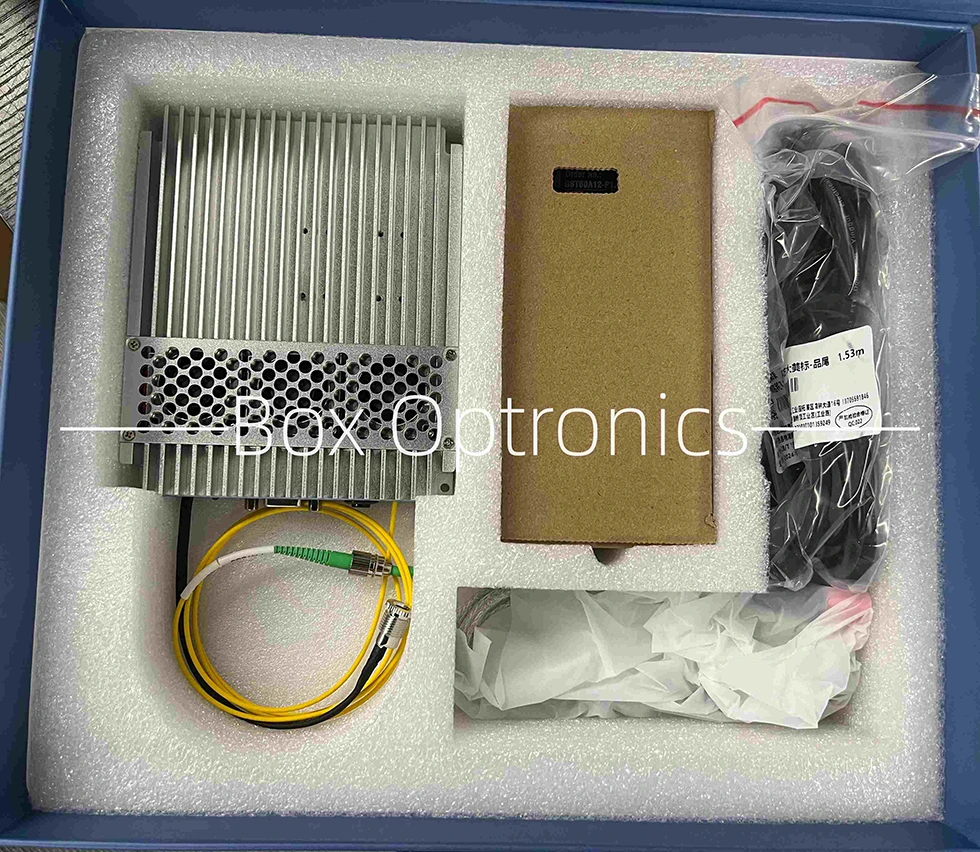

● பேக்கேஜிங் உதாரணம்

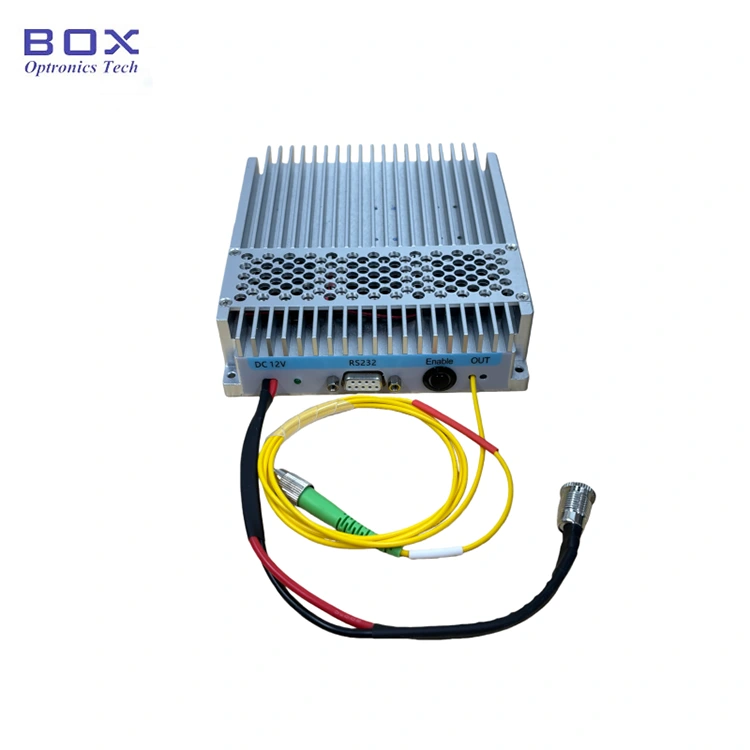

1.தோற்றம்: தொகுதி ஒரு சக்தி இணைப்பு, சக்தி காட்டி, RS232 அடங்கும் தொடர்பு இடைமுகம், வெளியீடு செயல்படுத்தும் சுவிட்ச் மற்றும் லேசர் வெளியீடு ஃபைபர் போர்ட்.
2.சக்தி வழங்கல்: பவர் போர்ட் நிலையான DC5.5×2.1mm இடைமுகத்தைப் பயன்படுத்துகிறது. அசல் பொருந்திய பவர் அடாப்டரை மட்டும் பயன்படுத்தவும் (DC5V அல்லது DC12V). முறையற்ற பவர் அடாப்டர்கள் ஒளி மூலத்தை சேதப்படுத்தலாம். ஒரு U- வடிவ சுவிட்ச் பவர் சப்ளையுடன் இணைக்க கனெக்டர் பவர் கேபிள் கிடைக்கிறது வாங்கும் போது கோரிக்கை.
3.இணைக்கிறது ஃபைபர் ஆப்டிக் ஜம்பர்: இலிருந்து தூசி தொப்பியை அகற்றவும் ஃபைபர் கனெக்டர், மாசு அல்லது சேதத்திற்கு இறுதி முகத்தை பரிசோதித்து, உறுதி செய்யவும் மற்ற ஃபைபர் சாதனங்கள் அல்லது சோதனை உபகரணங்களுடன் இணைக்கும் முன் தூய்மை. க்கு உயர்-சக்தி மாதிரிகள், இணைவு பிரித்தல் பரிந்துரைக்கப்படுகிறது.
4.இணைக்கிறது புரவலன் கணினிக்கான தொகுதி: சேர்க்கப்பட்டதைப் பயன்படுத்தவும் தொகுதியை கணினியுடன் இணைக்க USB-RS232 தொடர் தரவு கேபிள். நிறுவவும் தொடர்பாடலை இயக்க அர்ப்பணிக்கப்பட்ட தொடர் இயக்கி (உற்பத்தியாளரால் வழங்கப்பட்டது). இயக்கி இல்லாமல், ஹோஸ்ட் மென்பொருளை தொகுதியுடன் இணைக்க முடியாது.

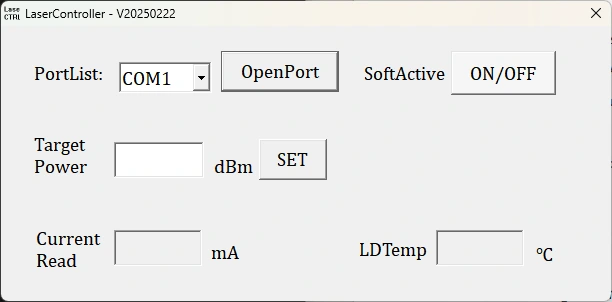

5.மென்பொருள்: ஹோஸ்ட் மென்பொருள் அனுமதிக்கிறது வெளியீட்டு சக்தியை சரிசெய்தல் மற்றும் லேசர் வெளியீட்டைக் கட்டுப்படுத்துதல் "SoftActive" பொத்தான். மென்பொருள் தொகுப்பு பம்ப் மின்னோட்டம், வெளியீடு ஆகியவற்றைக் காட்டுகிறது சக்தி, மற்றும் வெப்பநிலை கண்காணிப்பு நிலை.
6.அளவுரு நினைவகம்:அமைப்புகள் மற்றும் மென்பொருள் மூலம் கட்டமைக்கப்பட்ட நிலை தானாகவே தொகுதியில் சேமிக்கப்படும் உள் நினைவகம். அளவுருக்கள் இல்லையெனில் ஹோஸ்ட் கணினி இணைப்பு தேவையில்லை மாற்றம் தேவை.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
சக்தி சரிசெய்யக்கூடியது (விரும்பினால்) |
ஃபைபர் வகை |
பரிமாணம் |
|
என்.எல்.எப்.எல் |
-XXXX |
-XX |
-எக்ஸ் |
-XX |
-எக்ஸ் |
|
குறுகிய கோடு அகல ஃபைபர் லேசர் |
1550: 1550nm |
50:50மெகாவாட் 100:100மெகாவாட் 200:200மெகாவாட் 500:500மெகாவாட் 1000:1000mW |
டி: சக்தி அனுசரிப்பு |
SM:SMF-28e PM:PM1550 |
B1/B2:பெஞ்ச்டாப் M31/M70 :தொகுதி |
எ.கா: NLFL-1550-50-T-SM-M
(ஆர்டர் தகவல்: 1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser, 50mW வெளியீட்டு சக்தி, சக்தி அனுசரிப்பு, SM ஃபைபர், தொகுதி தொகுப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 15 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
1. செயல்பாட்டுக் குறிப்புகள் மற்றும் பராமரிப்பு-1550nm 3kHz அல்ட்ரா-நெரோ லைன்விட்த் ஃபைபர் லேசர்
● ஃபைபர் கனெக்டர்களை அடிக்கடி செருகுவதை/அவிழ்ப்பதைத் தவிர்க்கவும் தூசி குவிப்பு மற்றும் இறுதி முகம் சேதம்.
● பஞ்சு இல்லாத துடைப்பான் மூலம் சுத்தமான ஃபைபர் கனெக்டர்கள் மற்றும் ஆய்வு இணைப்புக்கு முன் ஃபைபர் எண்ட்-ஃபேஸ் டிடெக்டர். எப்போதும் இழைகளை இணைக்கவும்/துண்டிக்கவும் இறுதி முகம் எரிவதைத் தவிர்க்க சக்தி இல்லாமல். டஸ்ட் கேப்களுடன் பயன்படுத்தப்படாத இணைப்பிகளை மூடவும்.
● உலர்ந்த, ஈரப்பதம் இல்லாத சூழலில் உபகரணங்களை சேமிக்கவும்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
