1. 1550nm அறிமுகம் 10mW DFB பட்டர்ஃபிளை லேசர் டையோடு
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. ஆர்டர் தகவல்
7. தரவுத்தாள் மற்றும் சோதனைத்தாள்
8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்
9. முன்னணி நேரம்
10. செயல்பாட்டு குறிப்புகள்
11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

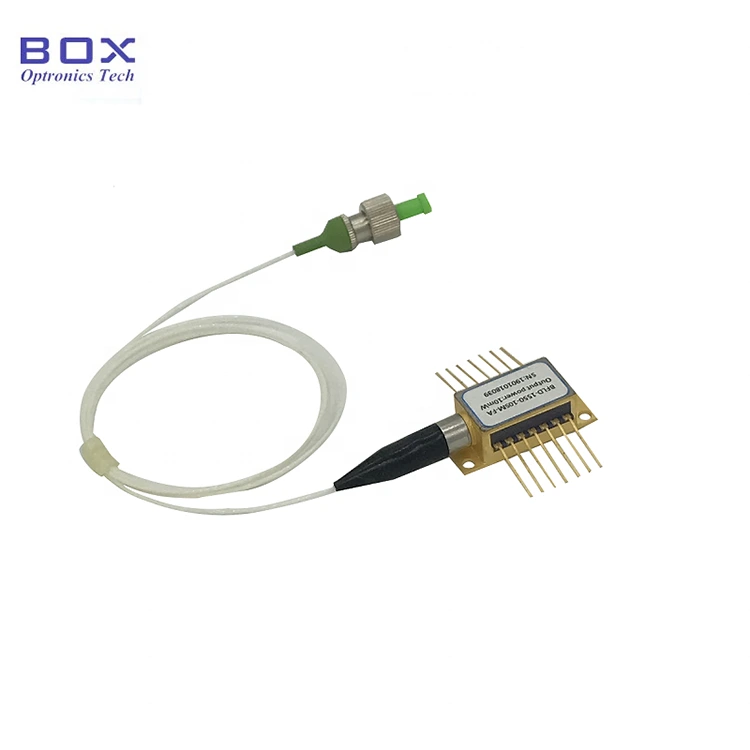

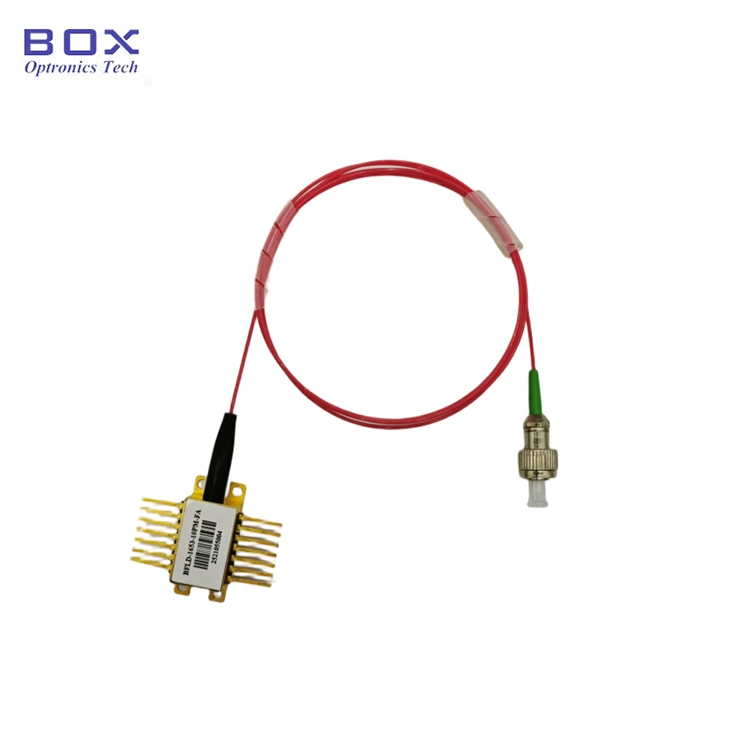

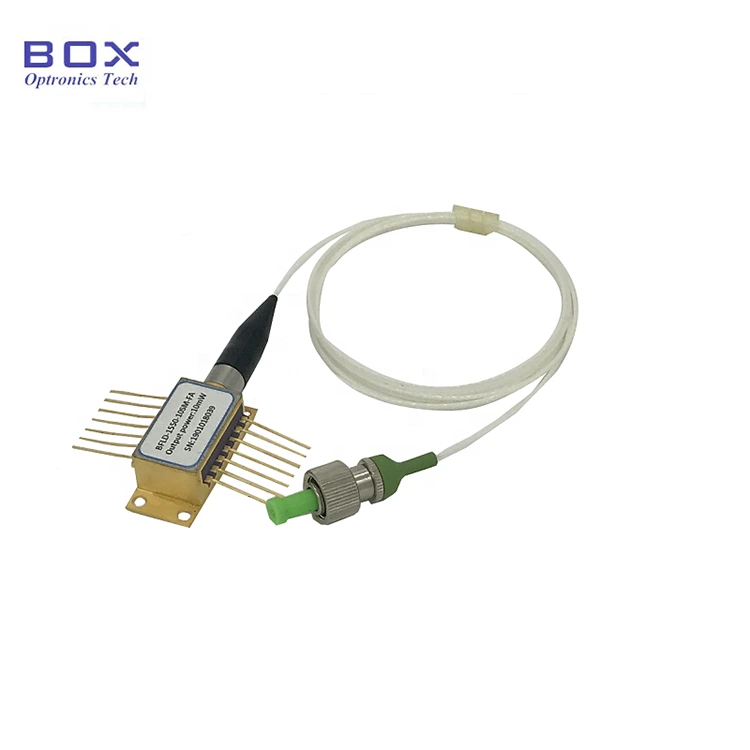

இது 14-பின் பட்டாம்பூச்சியுடன் கூடிய 1550nm DFB லேசர் ஆகும் தொகுப்பு, உள்ளமைக்கப்பட்ட TEC மற்றும் தெர்மிஸ்டர். இது ஒரு நிலையான அலைநீளம், 10mW கொண்டுள்ளது வெளியீட்டு சக்தி, ஒரு பொதுவான 40dB பக்க பயன்முறை அடக்க விகிதம் மற்றும் குறைந்த வரம்பு தற்போதைய. SM/PM ஃபைபர், பரந்த இயக்க வெப்பநிலை மற்றும் உயர்வுடன் விருப்பமானது நம்பகத்தன்மை, ஃபைபர் தொடர்பு, ஆப்டிகல் கருவிகள் மற்றும் ஃபைபர் ஆகியவற்றிற்கு ஏற்றது உணர்தல். இயக்கி தற்போதைய மற்றும் வெப்பநிலையை கண்டிப்பாக கட்டுப்படுத்தவும், தவிர்க்கவும் அதிகப்படியான சேதம்.
|
அளவுரு |
சின்னம் |
நிபந்தனை |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
|
இயக்க அலைநீளம் |
λC |
CW, 25℃ |
λC-3 |
λC |
λC+3 |
nm |
|
ஆப்டிகல் வெளியீட்டு சக்தி |
PF |
- |
6 |
10 |
- |
மெகாவாட் |
|
வாசல் மின்னோட்டம் |
ITH |
25℃ |
- |
8 |
15 |
எம்.ஏ |
|
இயக்க மின்னோட்டம் |
ஐஓபி |
CW |
- |
- |
90 |
எம்.ஏ |
|
இயக்க மின்னழுத்தம் |
VOP |
25℃ |
- |
1.1 |
2.0 |
V |
|
பக்க பயன்முறையை அடக்குதல் விகிதம் |
எஸ்எம்எஸ்ஆர் |
- |
35 |
40 |
- |
dB |
|
ஆப்டிகல் தனிமைப்படுத்தல் |
ஐஎஸ்ஓ |
25℃ |
35 |
- |
- |
dB |
|
நிறமாலை அகலம் (-20 dB) |
Δλ |
- |
- |
0.1 |
1.0 |
nm |
|
துருவமுனைப்பு அழிவு விகிதம் |
ER |
PM ஃபைபர் |
18 |
- |
- |
dB |
|
அலைநீள வெப்பநிலை. குணகம் |
△λ/△T |
- |
- |
0.08 |
0.12 |
nm/℃ |
|
மின்னோட்டத்தை கண்காணிக்கவும் |
IMON |
VRM=5V |
50 |
- |
1500 |
μA |
|
MPD இருண்ட மின்னோட்டம் |
ஐடி |
VRM=5V |
- |
- |
50 |
μA |
|
தெர்மிஸ்டர் எதிர்ப்பு |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
தெர்மிஸ்டர் பி-மதிப்பு |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● பல குவாண்டம் சரி (MQW) விநியோகிக்கப்படும் கருத்து (DFB) லேசர்கள்;
● SMF-28e அல்லது PMF-1550 pigtail;
● TEC மற்றும் Monitor PD உடன் 14-pin BTF தொகுப்பு;
● பரந்த இயக்க வெப்பநிலை வரம்பு -20~+70℃.
● ஆப்டிகல் ஃபைபர் தகவல் தொடர்பு;
● ஆப்டிகல் கருவி;
● ஆப்டிகல் ஃபைபர் சென்சார்;
● ஒளி ஆதாரம்.

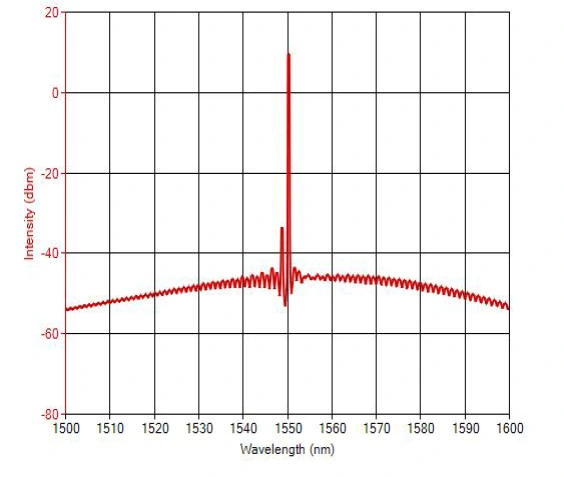

● வழக்கமான ஸ்பெக்ட்ரம்: 1550nm, WL சகிப்புத்தன்மை +/-3nm.

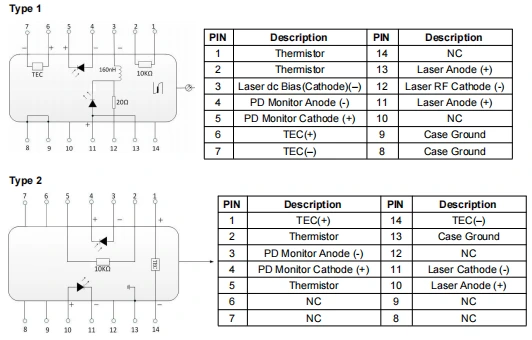

● பின்-அவுட் வரையறை-1550nm 10mW DFB பட்டர்ஃபிளை லேசர் டையோடு

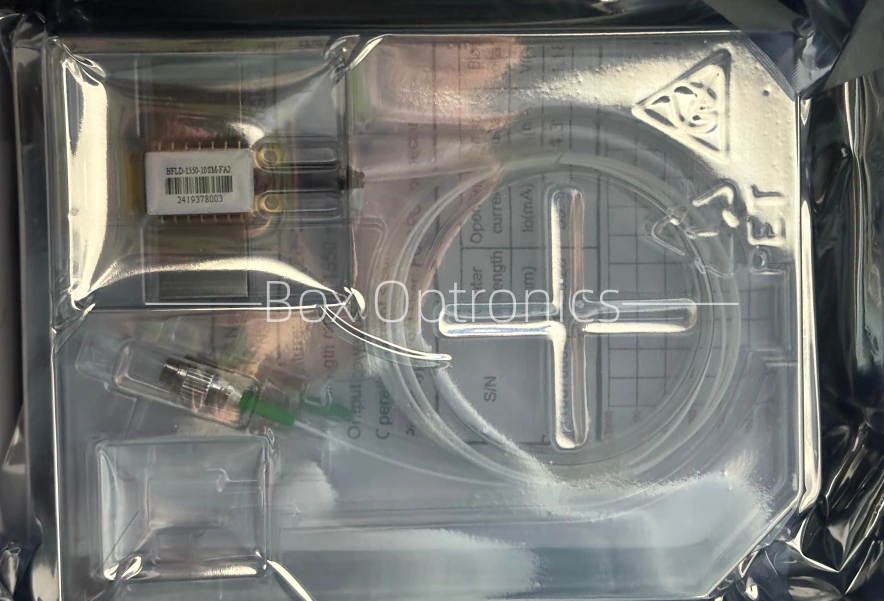

● பேக்கிங் உதாரணம்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
1550nm 10mW DFB பட்டர்ஃபிளை லேசர் டையோடு |
1 |
|
2 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
*டிரைவ் இல்லாமல் தனி சாதனம்; ஒரு தொகுதி தொகுப்பு ஒருங்கிணைக்கப்பட்டது இயக்கி சுற்றுகள் விருப்பமானது.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பின்-அவுட் |
|
BFLD |
-XXX |
-XX |
XX |
-XX |
X |
|
DFB லேசர் டையோடு |
1550: 1550nm 1310:1310nm 1030:1030nm 1064:1064nm CWDM(1270~1650) |
10: 10 மெகாவாட் 20:20மெகாவாட் தனிப்பயனாக்கப்பட்டது |
எஸ்.எம் : ஒற்றை முறை பி.எம் : துருவமுனைப்பு பராமரிக்கிறது |
FA: FC/APC SA: SC/APC மற்றவை |
1:வகை 1 2:வகை 2 |
எ.கா: BFLD-1550-10SM-FA2
(ஆர்டர் தகவல்: 1550nm 10mW DFB பட்டர்ஃபிளை லேசர் டையோடு, SM ஃபைபர், FC/APC இணைப்புடன், type2 பின்-அவுட்).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● செயல்படும் போது, இந்த சாதனம் அதிக தீவிரம் கொண்ட லேசர் கற்றையை வெளியிடுகிறது; செய்ய ஃபைபர் எண்ட் முகத்தை நேரடியாகப் பார்க்க வேண்டாம், அவ்வாறு செய்வதால் கண் காயம் ஏற்படலாம்.
● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, அழுத்தம் கொடுக்க வேண்டாம் அல்லது சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது இழுக்கவும். சாதனங்களுக்கு இணைப்பான்களுடன் பொருத்தப்பட்டிருக்கும், சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டையும் உறுதிப்படுத்தவும் நிறுவல் அல்லது அகற்றும் போது ஒரே நேரத்தில் தூக்கி எறியப்படும்.
● அனைத்து கூறுகளையும் இயக்குவதற்கு முன், முதலில் குளிரூட்டியை இயக்கவும் பின்னர் சிப் அதிக வெப்பமடைவதைத் தடுக்க, அதிகரிக்கும் பவர்-அப் படிகளைத் தொடரவும் அதிக சுமை.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பாக்ஸ் ஆப்ட்ரானிக்ஸ் பின்வரும் சந்தர்ப்பங்களில் இலவச பழுதுபார்ப்பு சேவைகளை மறுக்கும் உரிமையை வைத்திருக்கிறது உத்தரவாத காலம்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
