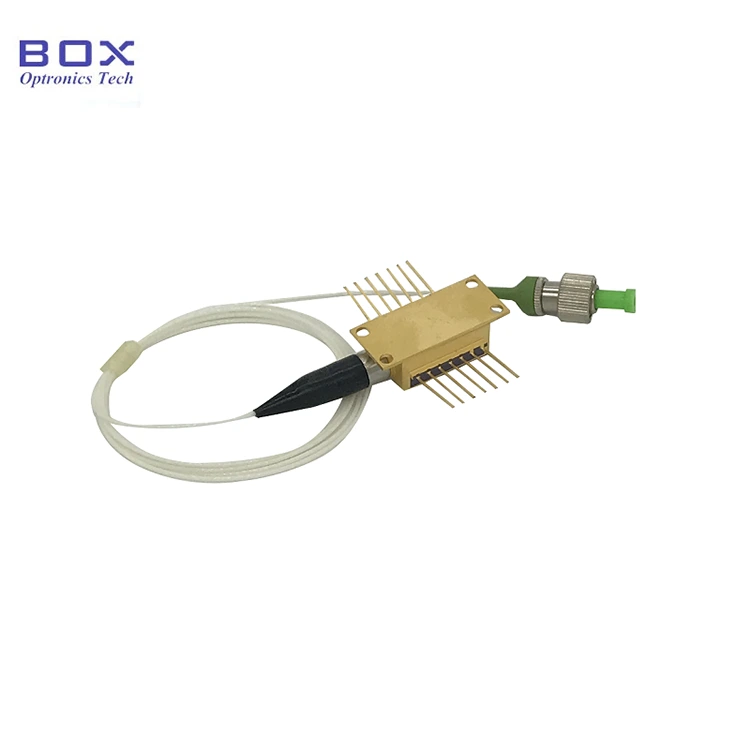

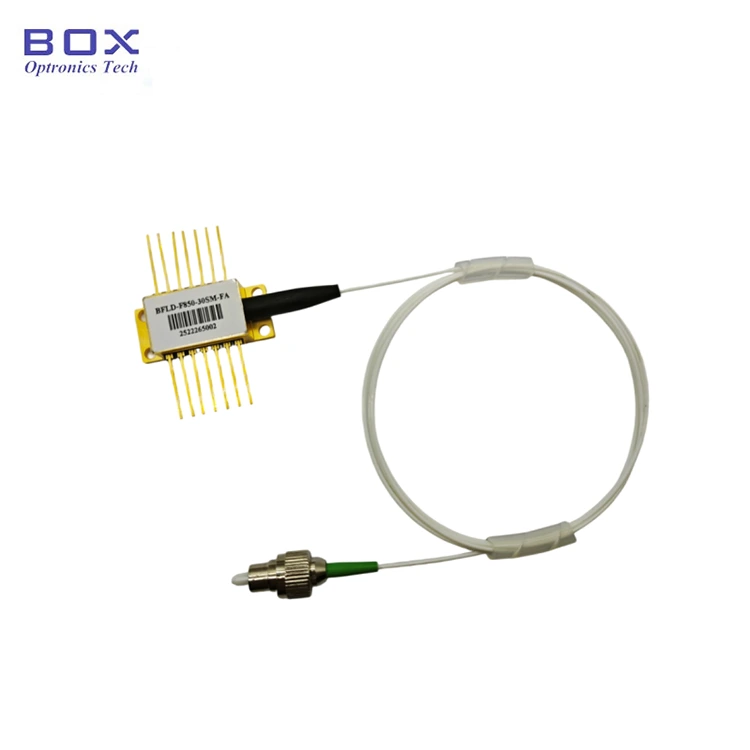

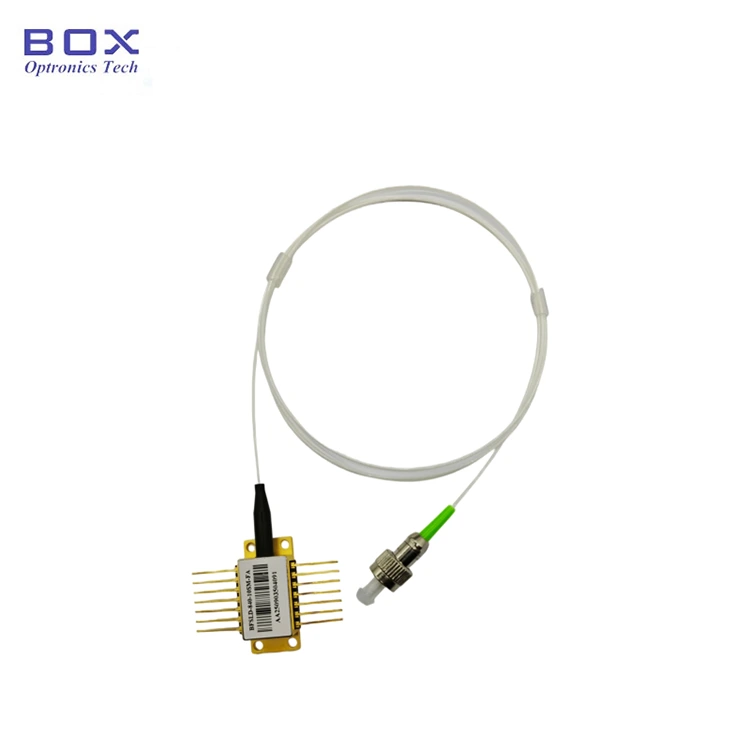

LAN-WDM 10mW ஃபைபர் இணைந்த லேசர்

Box Optronics ஆனது LAN-WDM 10mW ஃபைபர் கப்பிடு லேசரை வழங்குகிறது, அலைநீளம் 1266.5~1345.5nm, சகிப்புத்தன்மை +/-nm. ஃபைபர் எஸ்எம் ஃபைபர் அல்லது பிஎம் ஃபைபராக இருக்கலாம். உலகளாவிய வாடிக்கையாளருக்கு அதிக நம்பகத்தன்மையுடன் பகிர்ந்தளிக்கப்பட்ட பின்னூட்ட லேசர் டையோடு, உள்ளமைக்கப்பட்ட TEC கூலர் மற்றும் மானிட்டர் PD ஆகியவற்றை வழங்குகிறோம். மாதிரி சோதனை மற்றும் நிலையான மொத்த விநியோகத்தை நாங்கள் ஆதரிக்கிறோம். அது ஆராய்ச்சி, மேம்பாடு அல்லது பெரிய அளவிலான உற்பத்திக்காக இருந்தாலும், Box Optronics உங்களின் நம்பகமான கூட்டாளியாகும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பொருளடக்கம்

1. இன் அறிமுகம் LAN-WDM 10mW ஃபைபர் இணைந்த லேசர்

2. தொழில்நுட்ப விவரக்குறிப்புகள்

3. தயாரிப்பு அம்சங்கள்

4. வழக்கமான பயன்பாடுகள்

5. தயாரிப்பு விவரங்கள்

6. ஆர்டர் தகவல்

7. தரவுத்தாள்

8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்

9. முன்னணி நேரம்

10. செயல்பாட்டு குறிப்புகள்

11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

தயாரிப்பு அறிமுகம்

இது ஒரு LAN-WDM 10mW ஃபைபர் இணைக்கப்பட்ட லேசர் உள்ளமைக்கப்பட்ட TECஐ ஒருங்கிணைக்கும் தொழில்துறை தரமான 14-பின் பட்டாம்பூச்சி தொகுப்பு, ஆப்டிகல் ஐசோலேட்டர் மற்றும் தெர்மிஸ்டர். இது 10mW வெளியீட்டு சக்தி, +/-1nm வரை கொண்டுள்ளது அலைநீள சகிப்புத்தன்மை, மற்றும் குறைந்த வாசல் மின்னோட்டம். இது C/DWDM அமைப்புகளுக்கு ஏற்றது, ஃபைபர் ஆப்டிகல் சென்சார்கள் மற்றும் லேசர் மூல பயன்பாடுகள்.

தயாரிப்பு விவரக்குறிப்புகள்

அளவுரு	சின்னம்	நிபந்தனை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்.	அதிகபட்சம்.	அலகு
மைய அலைநீளம்	λc	TL=15～35℃ CW	λc-1	λc	λc+1	nm
ஆப்டிகல் வெளியீட்டு சக்தி	அஞ்சல்	TL=15～35℃ CW	10	-	-	மெகாவாட்
வாசல் மின்னோட்டம்	ITH	CW	-	9	13	எம்.ஏ
எல்டி முன்னோக்கி மின்னோட்டம்	IF	PF = மதிப்பிடப்பட்ட சக்தி	-	80	100	எம்.ஏ
எல்டி முன்னோக்கி மின்னழுத்தம்	VF	PF=மதிப்பிடப்பட்ட சக்தி	-	-	1.5	V
பக்க-முறை அடக்குமுறை விகிதம்	எஸ்எம்எஸ்ஆர்	CW	35	40	-	dB
ஆப்டிகல் தனிமைப்படுத்தல்	-	-10 < TC < +70℃	30	35	-	dB
பொறுப்பை கண்காணிக்கவும்	IM/PF	-	-	1	20	μA/mW
பொறுப்பை கண்காணிக்கவும் நிலைத்தன்மை	-	-	-	-	20	%
இருண்ட மின்னோட்டத்தை கண்காணிக்கவும்	ஐடி	VPD=5V	-	-	50	nA
TEC மின்னோட்டம்	ITEC	TL = 25℃, TC = 70℃	-	0.6	2.0	A
TEC மின்னழுத்தம்	VTEC	TL = 25℃, TC = 70℃	-	1.3	3.5	V
TEC மின் நுகர்வு	P	TC = 75℃	-	-	5	W
தெர்மிஸ்டர் எதிர்ப்பு	RTH	TC = 25℃	9.5	10	10.5	கோம்
தெர்மிஸ்டர் பி மாறிலி	BTH	TC = 25℃	-	3900	-	K
அலை. வெப்பநிலை குணகம்	Δλ/ΔT	0℃	-	-	0.09	nm/℃
அலை. தற்போதைய குணகம்	Δλ/ΔΙ	20℃	0.07	-	0.12	nm/mA

தயாரிப்பு அம்சங்கள்

● மல்டிகுவாண்டம் நன்கு (MQW) விநியோகிக்கப்பட்ட பின்னூட்டம் (DFB) லேசர்

● எஸ்எம் ஃபைபர் அல்லது PM ஃபைபர் pigtail;

● 10 மெகாவாட் வெளியீட்டு சக்தி;

● 14-முள் TEC உடன் BTF தொகுப்பு, ஆப்டிகல் ஐசோலேட்டர், தெர்மிஸ்டர் மற்றும் மானிட்டர் பி.டி.

தயாரிப்பு பயன்பாடுகள்

●

C/DWDM அமைப்புகள்;

● லேசர் ஆதாரங்கள்

● CATV அமைப்புகள்;

● ஃபைபர் ஆப்டிகல் சென்சார்கள்.

தயாரிப்பு விவரங்கள்

● சேனல் எண் மற்றும் அலைநீளம்

சேனல் எண்.	λc(nm)	சேனல் எண்.	λc(nm)	சேனல் எண்.	λc(nm)
LA01	1266.50	LA08	1296.50	LA15	1315.50
LA02	1271.50	LA09	1301.50	LA16	1320.50
LA03	1276.50	LA10	1304.58	LA17	1325.50
LA04	1281.50	LA11	1306.85	LA18	1330.50
LA05	1286.50	LA12	1309.14	LA19	1335.50
LA06	1286.66	LA13	1310.50	LA20	1340.50
LA07	1291.50	LA14	1311.43	LA21	1345.50

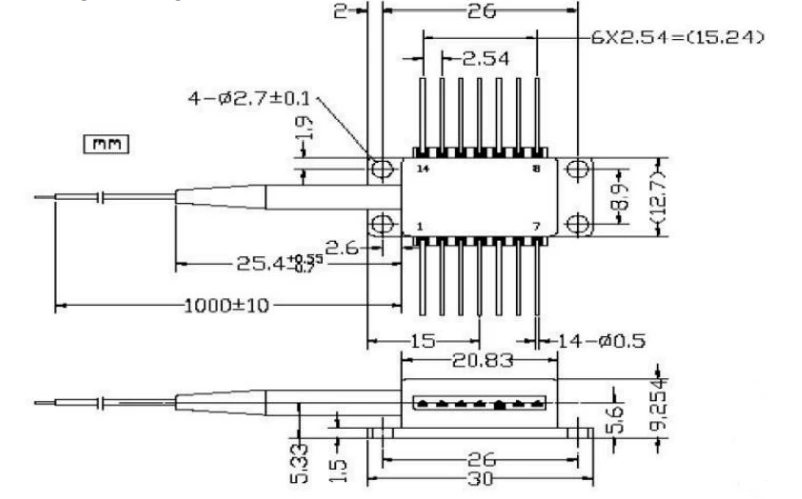

● தொகுப்பு வரைதல்(அலகு:மிமீ):

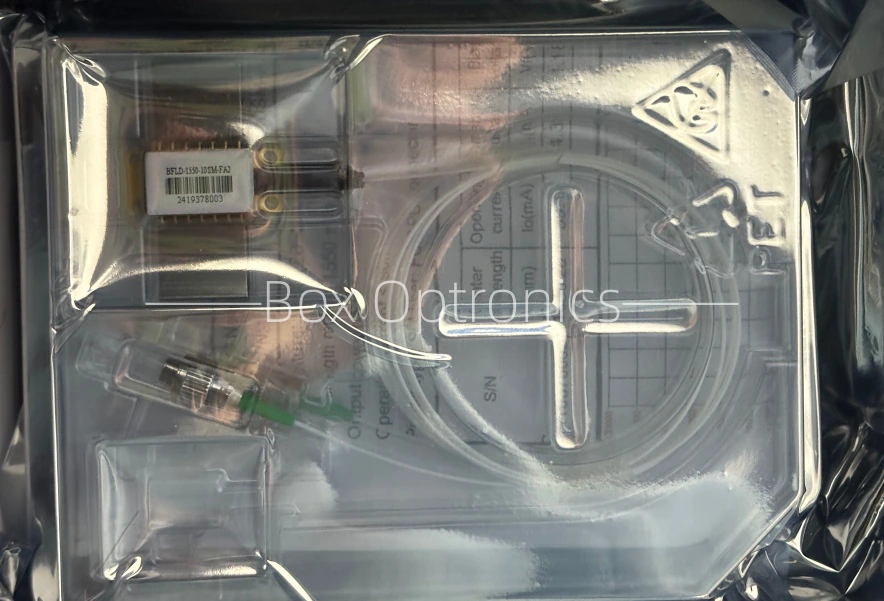

● பேக்கிங் உதாரணம்

	துணைக்கருவிகள்	அளவு
1	LAN-WDM 10mW ஃபைபர் இணைந்த லேசர்	1
2	தயாரிப்பு சோதனை அறிக்கை	1

ஆர்டர் செய்தல் தகவல்

பெயர்

அலைநீளம்

வெளியீட்டு சக்தி

ஃபைபர் வகை

இணைப்பான்

பின்-அவுட்

BFLD

-லாக்ஸ்

-XX

DFB லேசர்

LA01:1266.50nm

LA02:1271.50nm

10:10மெகாவாட்

தனிப்பயனாக்கப்பட்டது

எஸ்எம்: ஒற்றை முறை

PM: போலரைசேஷன் பராமரித்தல்

FA: FC/APC

SA: SC/APC

மற்றவை

NULL:வகை 1

2:வகை 2

எ.கா: BFLD-LA13-10SM-FA

(ஆர்டர் தகவல்: LAN-WDM 10mW ஃபைபர் கப்பிடு லேசர், 14-பின் பட்டாம்பூச்சி தொகுப்பு, 1310.50nm, 10mW வெளியீட்டு சக்தி, SM ஃபைபர், FC/APC இணைப்பான், வகை1 பின்-அவுட்).

பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com

தரவுத்தாள்

மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்

● மேற்கோள் விதிமுறைகள்

(1) EXW:

உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.

(2) டிஏபி:

உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.

(3) மற்றவை

● பணம் செலுத்தும் விதிமுறைகள்

PayPal மற்றும் T/T கிடைக்கின்றன.

முன்னணி நேரம்

உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)

சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.

ஆபரேஷன் குறிப்புகள்

● இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது; எனவே, கண்டிப்பாக கடைபிடித்தல் பேக்கேஜிங்கின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகள் தேவை, போக்குவரத்து மற்றும் பயன்பாடு. கூடுதலாக, தடுப்பு நடவடிக்கைகள் எடுக்கப்பட வேண்டும் மின் விநியோகம் அதிகரிக்கிறது, அவ்வாறு செய்யத் தவறினால் நிரந்தர சேதம் ஏற்படலாம் சாதனம் (எ.கா., சரியான உபகரணங்களை தரையிறக்குவதை உறுதி செய்தல் மற்றும் ஆன்டி-ஸ்டாடிக் அணிதல் மணிக்கட்டு பட்டா).

● தடுக்க தயாரிப்பின் இயக்க சுற்று நிலைத்தன்மையை சரிபார்க்கவும் துடிப்பு நீரோட்டங்களால் ஏற்படும் சேதம்.

● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, அழுத்தம் கொடுக்க வேண்டாம் அல்லது சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது இழுக்கவும். சாதனங்களுக்கு இணைப்பான்களுடன் பொருத்தப்பட்டிருக்கும், சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டையும் உறுதிப்படுத்தவும் நிறுவல் அல்லது அகற்றும் போது ஒரே நேரத்தில் தூக்கி எறியப்படும்.

● சாதனத்தைப் பயன்படுத்தும் போது, இயக்க மின்னழுத்தத்தை கண்டிப்பாக கடைபிடிக்கவும் தரவுத்தாளில் குறிப்பிடப்பட்டுள்ள தற்போதைய வரம்புகள். முக்கிய அளவுருக்கள்-இத் உட்பட (வாசல் மின்னோட்டம்), Iop அதிகபட்சம் (அதிகபட்ச இயக்க மின்னோட்டம்), Vop அதிகபட்சம் (அதிகபட்சம் இயக்க மின்னழுத்தம்), மற்றும் λc (மைய அலைநீளம்)-குறிப்பிடப்பட வேண்டும் குறிப்பாக ஏற்றுமதியின் போது வழங்கப்பட்ட சோதனை அறிக்கையில் குறிப்பு: செயல்பாடு முழுமையான அதிகபட்ச மதிப்பீடுகளுக்கு அப்பால் சாதனத்திற்கு நிரந்தர சேதம் ஏற்படலாம்.

தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

● உத்தரவாதக் காலம்:

1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.

● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:

இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:

(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.

(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.

(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.

(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.

(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.

(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
