1. 1550nm அறிமுகம் DFB 40mW உயர் பவர் பட்டர்ஃபிளை லேசர்
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. பேக்கிங் விவரங்கள்
6. ஆர்டர் தகவல்
7. தரவுத்தாள்
8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்
9. முன்னணி நேரம்
10. செயல்பாட்டு குறிப்புகள்
11. அடிக்கடி கேட்கப்படும் கேள்விகள்

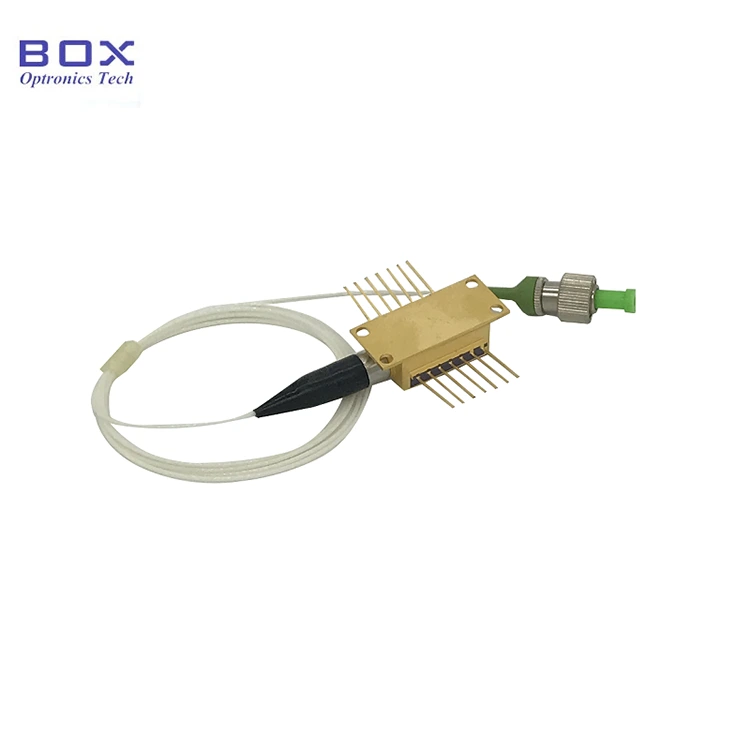

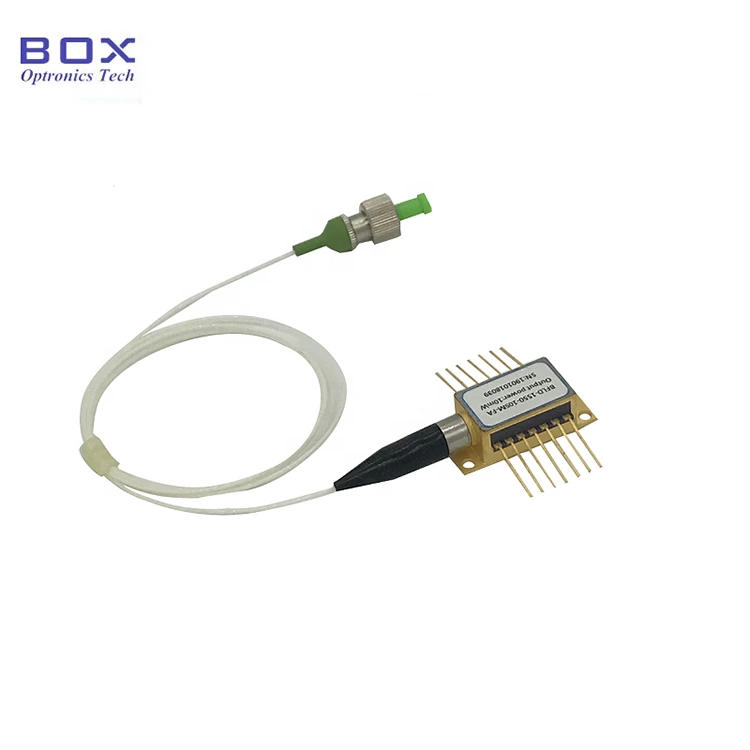

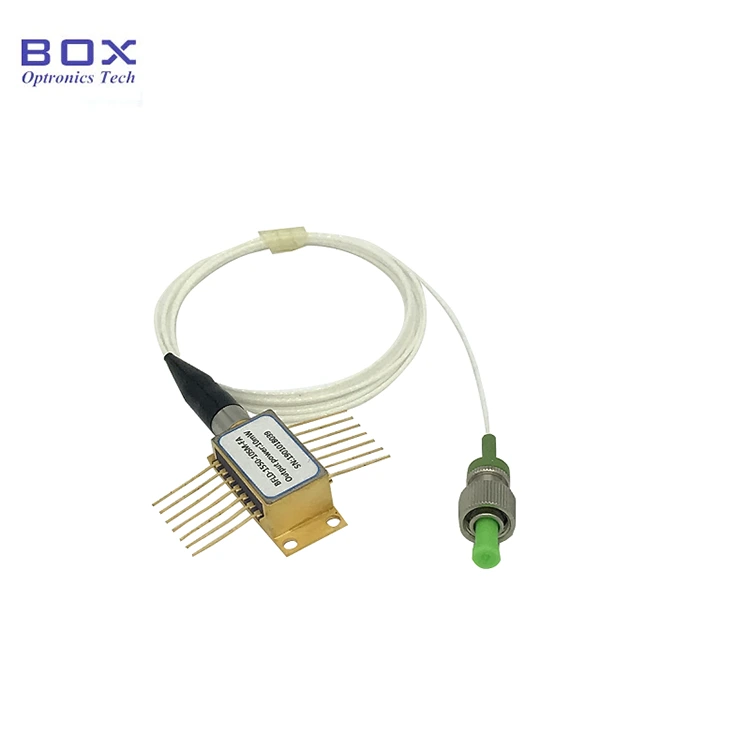

இது 1550nm DFB 40mW உயர் பவர் பட்டர்ஃபிளை லேசர், உள்ளமைக்கப்பட்ட TEC, மானிட்டர் PD மற்றும் தெர்மிஸ்டர். இது ஒரு நிலையான அலைநீளம், 40mW கொண்டுள்ளது வெளியீட்டு சக்தி, மற்றும் குறைந்த வாசல் மின்னோட்டம். SM/PM ஃபைபருடன் விருப்பமானது, அகலமானது இயக்க வெப்பநிலை, மற்றும் அதிக நம்பகத்தன்மை, ஃபைபர் தொடர்புக்கு ஏற்றது, ஆப்டிகல் கருவிகள் மற்றும் ஃபைபர் சென்சிங். இயக்கி மின்னோட்டத்தைக் கட்டுப்படுத்தவும் வெப்பநிலை கண்டிப்பாக, மற்றும் அதிகப்படியான சேதத்தை தவிர்க்கவும்.
|
அளவுரு |
சின்னம் |
நிபந்தனை |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
|
இயக்க அலைநீளம் |
λC |
CW, 25℃ |
1540 |
1550 |
1560 |
nm |
|
ஆப்டிகல் வெளியீட்டு சக்தி |
PF |
எஸ்எம் ஃபைபர் |
40 |
- |
- |
மெகாவாட் |
|
வாசல் மின்னோட்டம் |
ITH |
25℃ |
14 |
20 |
50 |
எம்.ஏ |
|
இயக்க மின்னோட்டம் |
ஐஓபி |
CW |
- |
200 |
300 |
எம்.ஏ |
|
இயக்க மின்னழுத்தம் |
VOP |
25℃ |
- |
- |
3.0 |
V |
|
பக்க பயன்முறையை அடக்குதல் விகிதம் |
எஸ்எம்எஸ்ஆர் |
- |
35 |
- |
- |
dB |
|
TEC மின்னோட்டம் |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
TEC மின்னழுத்தம் |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
தெர்மிஸ்டர் எதிர்ப்பு |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
தெர்மிஸ்டர் பி-மதிப்பு |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● பல குவாண்டம் சரி (MQW) விநியோகிக்கப்படும் கருத்து (DFB) லேசர்கள்;
● எஸ்எம் ஃபைபர் அல்லது பிஎம் ஃபைபர் பிக்டெயில்;
● வெளியீட்டு சக்தி 40 மெகாவாட்;
● 14-முள் TEC மற்றும் Monitor PD உடன் BTF தொகுப்பு.
● ஆப்டிகல் ஃபைபர் தகவல் தொடர்பு;
● ஆப்டிகல் ஃபைபர் சென்சிங்;
● ஆப்டிகல் சாதன சோதனை.

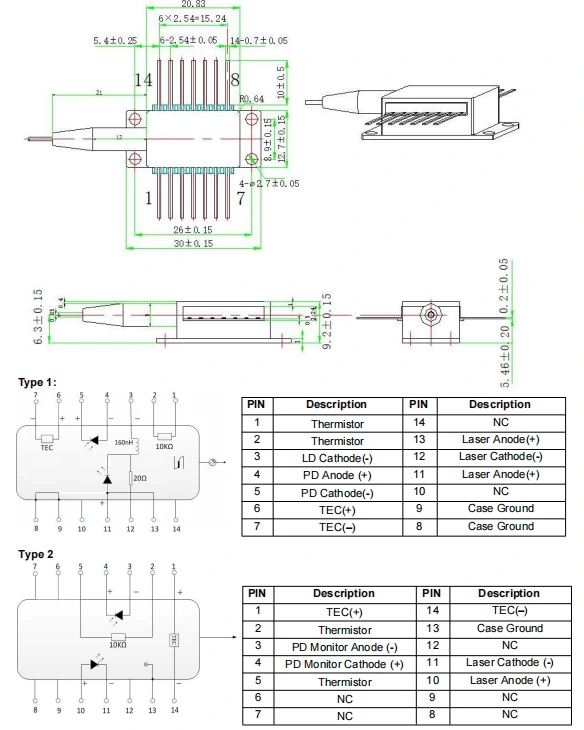

● தொகுப்பு வரைதல்&PIN-OUT வரையறை(அலகு:mm)-1550nm DFB 40mW உயர் பவர் பட்டாம்பூச்சி லேசர்

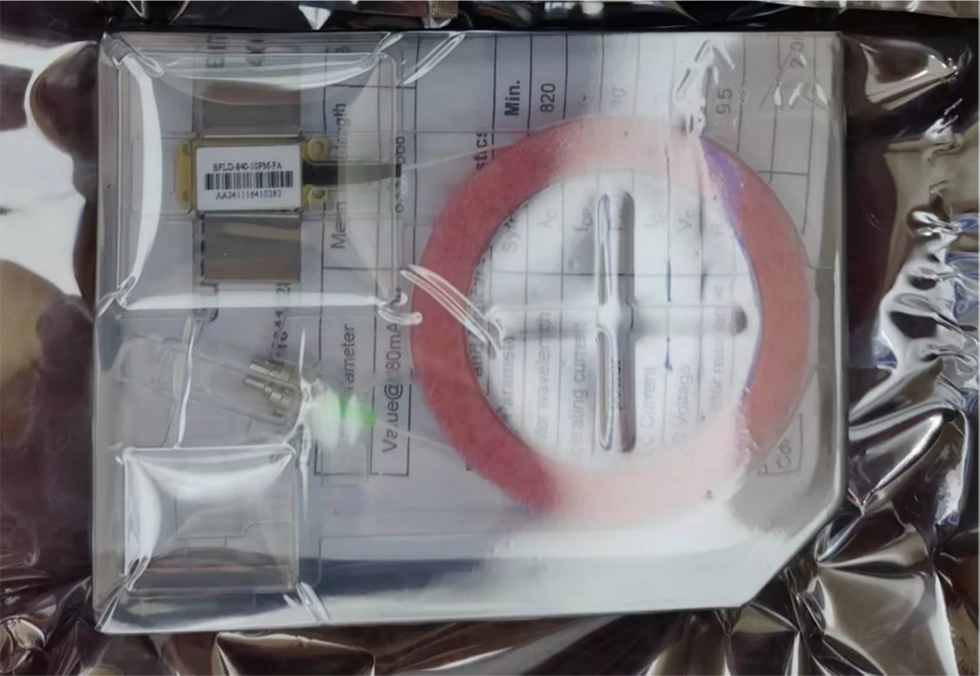

● பேக்கிங் உதாரணம்
*டிரைவ் இல்லாமல் தனி சாதனம்; இயக்கியுடன் ஒருங்கிணைக்கப்பட்ட ஒரு தொகுதி தொகுப்பு சுற்றுகள் விருப்பமானது.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பின்-அவுட் |
|
BFLD |
-XXX |
-XX |
XX |
-XX |
X |
|
DFB லேசர் டையோடு |
1550: 1550nm 1310:1310nm 1030:1030nm 1064:1064nm CWDM(1270~1650) |
10: 10 மெகாவாட் 20:20மெகாவாட் தனிப்பயனாக்கப்பட்டது |
எஸ்.எம் : ஒற்றை முறை பி.எம் : துருவமுனைப்பு பராமரிக்கிறது |
FA: FC/APC SA: SC/APC மற்றவை |
1:வகை 1 2:வகை 2 |
எ.கா: BFLD-1550-40SM-FA1
(ஆர்டர் தகவல்: 1550nm DFB 40mW ஹை பவர் பட்டர்ஃபிளை லேசர், எஸ்எம் ஃபைபர், எஃப்சி/ஏபிசி கனெக்டர், டெலிகாம் பின்).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● செயல்படும் போது, இந்த சாதனம் அதிக தீவிரம் கொண்ட லேசர் கற்றையை வெளியிடுகிறது; செய்ய ஃபைபர் எண்ட் முகத்தை நேரடியாகப் பார்க்க வேண்டாம், அவ்வாறு செய்வதால் கண் காயம் ஏற்படலாம்.
● இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது; எனவே, கண்டிப்பாக கடைபிடித்தல் பேக்கேஜிங்கின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகள் தேவை, போக்குவரத்து மற்றும் பயன்பாடு. கூடுதலாக, தடுப்பு நடவடிக்கைகள் எடுக்கப்பட வேண்டும் மின் விநியோகம் அதிகரிக்கிறது, அவ்வாறு செய்யத் தவறினால் நிரந்தர சேதம் ஏற்படலாம் சாதனம் (எ.கா., சரியான உபகரணங்களை தரையிறக்குவதை உறுதி செய்தல் மற்றும் ஆன்டி-ஸ்டாடிக் அணிதல் மணிக்கட்டு பட்டா).
● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, அழுத்தம் கொடுக்க வேண்டாம் அல்லது சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது இழுக்கவும். சாதனங்களுக்கு இணைப்பான்களுடன் பொருத்தப்பட்டிருக்கும், சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டையும் உறுதிப்படுத்தவும் நிறுவல் அல்லது அகற்றும் போது ஒரே நேரத்தில் தூக்கி எறியப்படும்.
● ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை கூடாது 260 ° C ஐ விட அதிகமாக, மற்றும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். குறிப்பாக பின்வருவனவற்றில் கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, தி சாதனம் மின்சாரம் இல்லாத நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக தரையிறக்கப்பட வேண்டும்.
● பவர்-அப் செயல்பாட்டின் போது, அதிக மின்னோட்டத்தை நேரடியாகப் பயன்படுத்த வேண்டாம் இது சிப்பை சேதப்படுத்தும் அபாயம் உள்ளது. அதற்கு பதிலாக, தற்போதைய நிலையில் சாதனத்தை இயக்கவும் சிப்பின் நுழைவாயிலுக்கு அருகில், பின்னர் படிப்படியாக சிறிய மின்னோட்டத்தை அதிகரிக்கவும் விரும்பிய நிலையை அடையும் வரை அதிகரிக்கும்.
● அனைத்து கூறுகளையும் இயக்குவதற்கு முன், முதலில் குளிரூட்டியை இயக்கவும் பின்னர் சிப் அதிக வெப்பமடைவதைத் தடுக்க, அதிகரிக்கும் பவர்-அப் படிகளைத் தொடரவும் அதிக சுமை.
● மாற்றுவது சாத்தியமா மின்னோட்டத்தை சரிசெய்வதன் மூலம் அலைநீளம்? வரம்பு என்ன?
--ஆம். தற்போதைய அலைநீளம் குணகம் 0.01 nm/mA, மற்றும் வெப்பநிலை அலைநீளம் குணகம் 0.1 nm/℃. WL அனுசரிப்பு வரம்பு சுமார் ~மைய WL+/- 1 nm ஆகும்.
● லைன்அகலம் என்ன? நீங்கள் செய்யுங்கள் ஒரு குறுகிய லைன்விட்த் எல்டியை வழங்கவா?
--3~5MHz. 1550nm குறுகிய கோடு அகல LD (விரும்பினால்): 400kHz, 100kHz, 50kHz, 10kHz க்கும் குறைவானது.
● மின்சார ஒழுங்குமுறை என்ன வரம்பு?
--10~100%
● அலைநீளம் என்ன சகிப்புத்தன்மை?
--+/-3nm. குறைவாக உள்ளது மேலும் விருப்பமானது.
● நீங்கள் ஒரு பாதுகாப்பு வழங்குகிறீர்களா? ஃபைபர் குழாய் மற்றும் ஃபைபர் இணைப்பான்?
--ஆம். 900um தளர்வானது குழாய் மற்றும் FC/APC, SC/APC அல்லது பிற இணைப்பிகள் விருப்பமானவை.
