1550.12nm DWDM DFB லேசர்

தயாரிப்பு கண்ணோட்டம்-1550.12nm DWDM DFB லேசர்

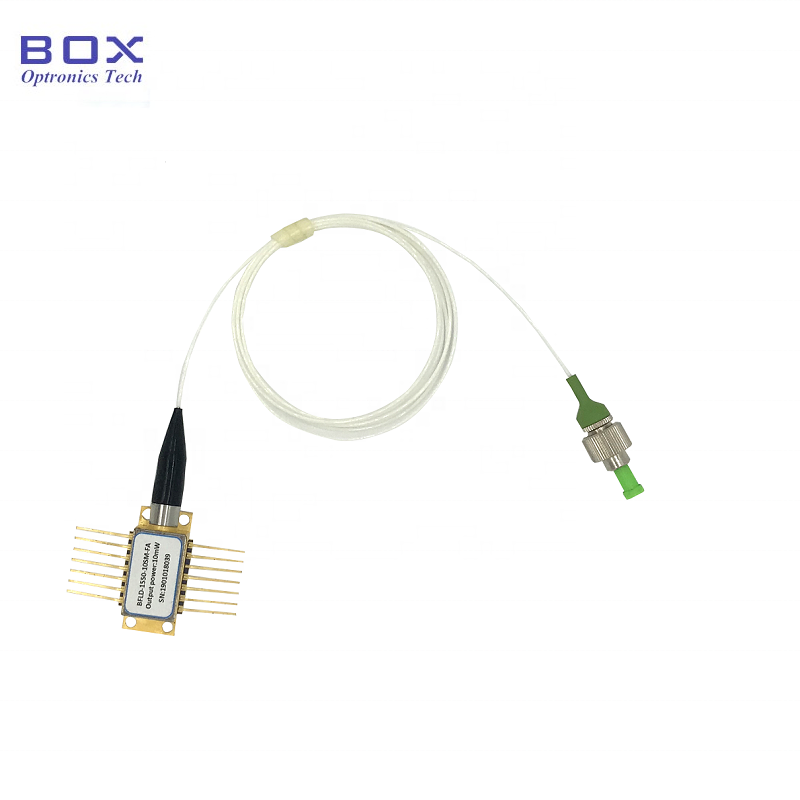

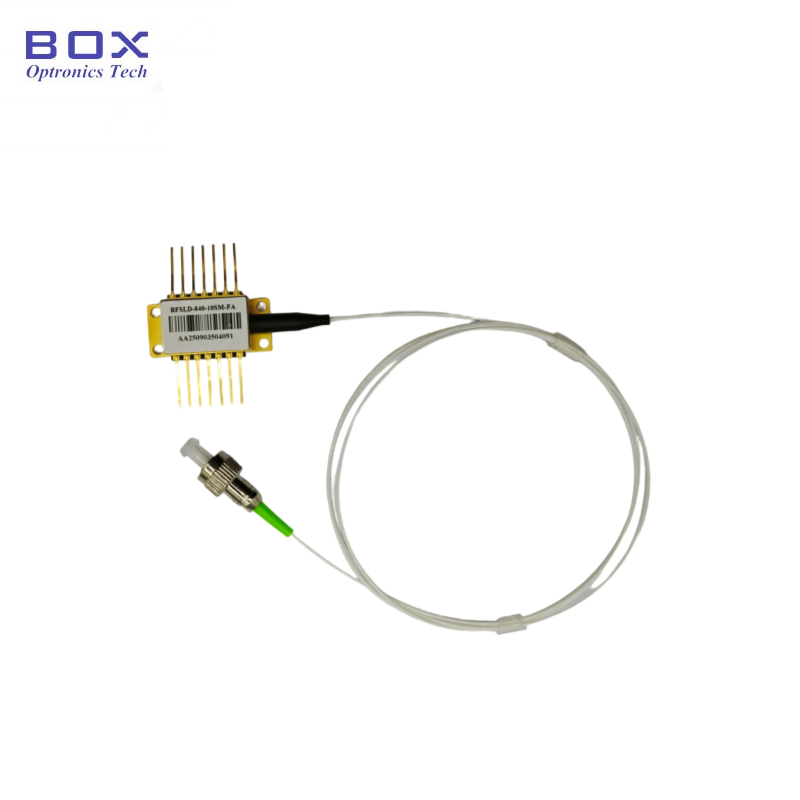

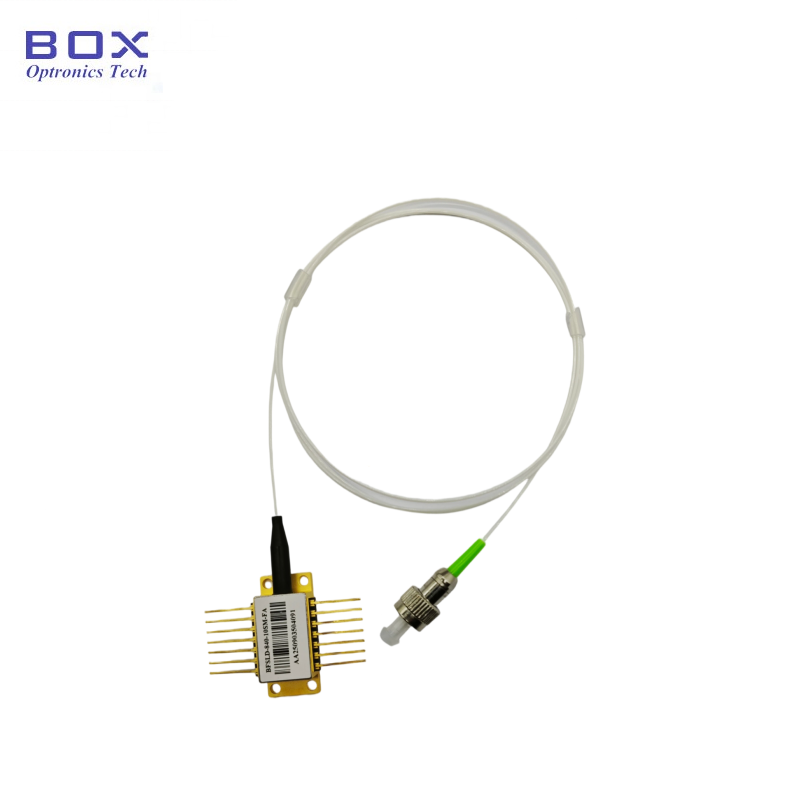

1550.12nm DWDM DFB லேசர் (மாடல் BFLD-CH34-XXSM-FA, ITU கிரிட் சேனல் 34) என்பது அனலாக் CATV டிரான்ஸ்மிஷன் மற்றும் DWDM ஆப்டிகல் கம்யூனிகேஷன் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட 14-பின் பட்டாம்பூச்சி தொகுக்கப்பட்ட விநியோகிக்கப்பட்ட பின்னூட்ட லேசர் டையோடு ஆகும். 1550.12nm இன் நிலையான ITU கிரிட் அலைநீளத்தில் இயங்கும், இந்த சாதனம் 10mW அல்லது 20mW ஆப்டிகல் வெளியீட்டு ஆற்றலை ஒற்றை-முறை அல்லது FC/APC இணைப்பியுடன் கூடிய துருவமுனைப்பு-பராமரிப்பு ஃபைபர் மூலம் வழங்குகிறது.

ஒருங்கிணைந்த தனிமைப்படுத்தி, தெர்மோஎலக்ட்ரிக் கூலர் (TEC), 10kΩ தெர்மிஸ்டர் மற்றும் மானிட்டர் ஃபோட்டோடியோட் கொண்ட ஹெர்மீடிக் 14-பின் பட்டாம்பூச்சி தொகுப்பில் வைக்கப்பட்டுள்ளது, லேசர் முழு -40°C முதல் +85°C வரையிலான இயக்க வெப்பநிலை வரம்பில் வெப்பநிலை மற்றும் சக்தி நிலைப்படுத்தலை வழங்குகிறது. இரண்டு பின்அவுட் உள்ளமைவுகள் (வகை 1 மற்றும் வகை 2) வெவ்வேறு சிஸ்டம் போர்டு வடிவமைப்புகளுடன் இணக்கமாக உள்ளன.

முக்கிய அம்சங்கள்-1550.12nm DWDM DFB லேசர்

· நிலையான ITU கட்ட அலைநீளம்: 1550.12nm (சேனல் 34), முழு CH18–CH64 வரம்பு விருப்பத்தேர்வு

· அதிக ஒளியியல் வெளியீட்டு சக்தி:10mW அல்லது 20mW

· சிஏடிவி பரிமாற்றத்திற்காக மேம்படுத்தப்பட்ட மேம்பட்ட அனலாக் சிப் வடிவமைப்பு

· உயர் பக்க-முறை அடக்க விகிதம்: SMSR ≥30dB

· உள்ளமைக்கப்பட்ட ஆப்டிகல் ஐசோலேட்டர்: ≥30dB தனிமைப்படுத்தல் @25°C

· உயர் ஆப்டிகல் வருவாய் இழப்பு: ≥40dB

· அகலமான மாடுலேஷன் அலைவரிசை: 2.5GHz வழக்கமானது

· ஒருங்கிணைக்கப்பட்ட TEC மற்றும் தெர்மிஸ்டருடன் கூடிய 14-பின் ஹெர்மீடிக் பட்டாம்பூச்சி தொகுப்பு

· பவர் கண்காணிப்புக்கான ஒருங்கிணைந்த மானிட்டர் ஃபோட்டோடியோட்

· ஃபைபர் விருப்பங்கள்: SMF-28e ஒற்றை-முறை அல்லது PMF-1550 துருவமுனைப்பு-பராமரிப்பு ஃபைபர்

· நிலையான FC/APC இணைப்பு, 1.0m pigtail (900μm தளர்வான குழாய்)

· பரந்த இயக்க வெப்பநிலை வரம்பு: -40°C முதல் +85°C வரை

· வடிவமைப்பு நெகிழ்வுத்தன்மைக்காக இரண்டு பின்அவுட் உள்ளமைவுகள் (வகை 1 / வகை 2)

வழக்கமான பயன்பாடுகள்-1550.12nm DWDM DFB லேசர்

· CATV ஒளிபரப்பு நெட்வொர்க்குகள் மற்றும் ஹெட்எண்ட் டிரான்ஸ்மிஷன் அமைப்புகள்

· வரையறுக்கப்பட்ட ஃபைபர் வளங்களைக் கொண்ட நெட்வொர்க்குகள் (அலைநீளம் மல்டிபிளக்சிங்)

· கேபிள் தொலைக்காட்சி மையம் மற்றும் விநியோக உபகரணங்கள்

· அனலாக் RF-ஓவர்-ஃபைபருக்கான ஆப்டிகல் டிரான்ஸ்மிட்டர் தொகுதிகள்

· ஃபைபர் ஆப்டிக் சோதனை மற்றும் அளவீட்டு கருவி

· ஃபைபர் வழியாக செயற்கைக்கோள் மற்றும் RF சமிக்ஞை விநியோகம்

· ஆப்டிகல் கம்யூனிகேஷன் ஆய்வகங்களில் ஆராய்ச்சி மற்றும் மேம்பாடு

· CATV மற்றும் தொலைத்தொடர்பு சாதனங்களில் OEM ஒருங்கிணைப்பு

தயாரிப்பு விவரக்குறிப்புகள்-1550.12nm DWDM DFB லேசர்

முழுமையான அதிகபட்ச மதிப்பீடுகள்

எலக்ட்ரோ-ஆப்டிகல் குணாதிசயங்கள் (T = 25°C, IF = IOP)

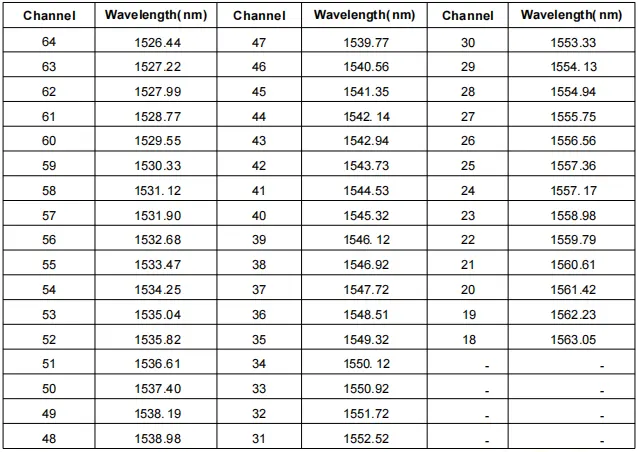

ITU கிரிட் அலைநீளக் குறிப்பு (தேர்ந்தெடுக்கப்பட்ட சேனல்கள்)

குறிப்பு: முழு ITU கிரிட் சேனல்கள் CH18–CH64 (1526.44nm–1563.05nm) கோரிக்கையின் பேரில் கிடைக்கும்.

ஆப்டிகல் ஃபைபர் விவரக்குறிப்புகள்-1550.12nm DWDM DFB லேசர்

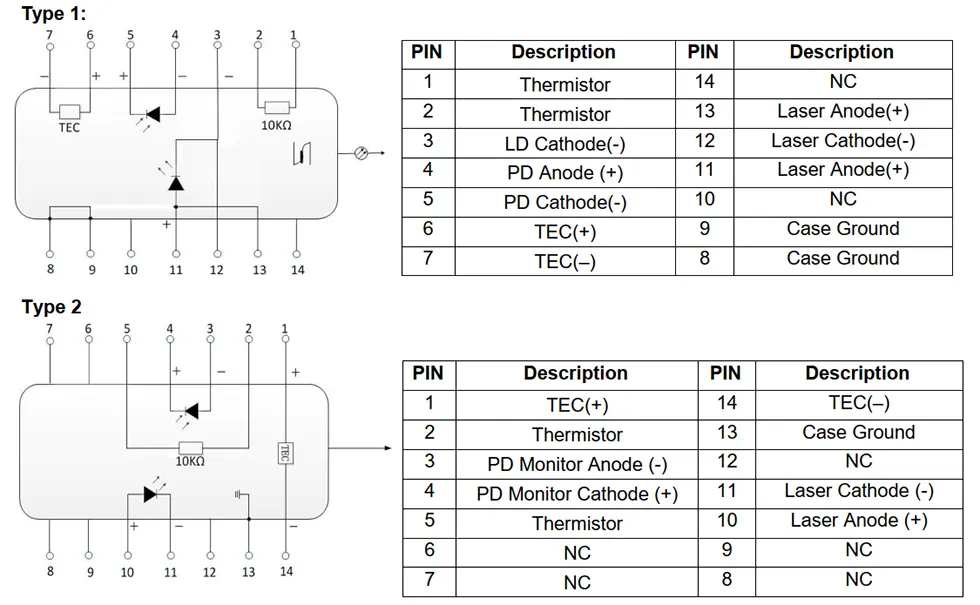

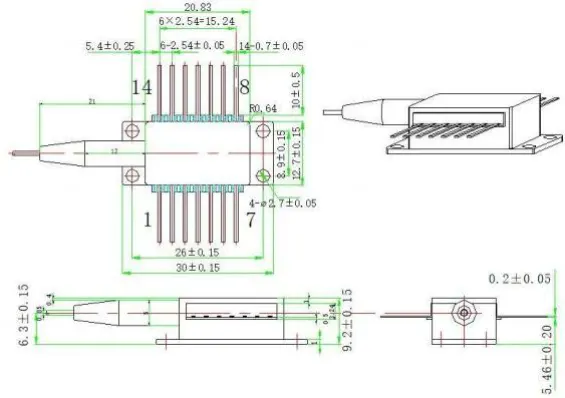

தொகுப்பு மற்றும் பின் வரையறை-1550.12nm DWDM DFB லேசர்

ஆர்டர் தகவல்-1550.12nm DWDM DFB லேசர்

மாதிரி பெயரிடல்

BFLD - XXXX - XX - XX - XX (-X)

எடுத்துக்காட்டு: BFLD-CH34-10SM-FA

பாக்ஸ் ஆப்ட்ரானிக்ஸ் DWDM DFB லேசர்களை ஏன் தேர்வு செய்ய வேண்டும்?

· CATV பயன்பாடுகளுக்கான அனலாக்-உகந்த வடிவமைப்புடன் நிரூபிக்கப்பட்ட DFB லேசர் சிப் தொழில்நுட்பம்

· 100% செயல்பாட்டு சோதனை மற்றும் ஷிப்மென்ட்டுக்கு முன் பர்ன்-இன் ஸ்கிரீனிங்

இறுக்கமான அலைநீள சகிப்புத்தன்மையுடன் கூடிய முழு ITU கிரிட் அலைநீள ஆதரவு (CH18–CH64)

· தொழிற்சாலை நேரடி விநியோகத்துடன் போட்டி விலை நிர்ணயம்

· நெகிழ்வான ஆர்டர் அளவுகள் — R&D முன்மாதிரிகள் மற்றும் தொகுதி உற்பத்தி ஆகிய இரண்டிற்கும் ஆதரவு

· அலைநீளம், சக்தி, ஃபைபர் வகை, இணைப்பான் மற்றும் பின் உள்ளமைவுக்கான தனிப்பயனாக்க விருப்பங்கள்

· CATV நெட்வொர்க் வரிசைப்படுத்தல் மற்றும் தயாரிப்பு திட்டங்களுக்கான நீண்ட கால விநியோக நிலைத்தன்மை

· நம்பகமான பரந்த-வெப்பநிலை செயல்பாட்டிற்காக ஒருங்கிணைந்த TEC உடன் ஹெர்மீடிக் பட்டாம்பூச்சி பேக்கேஜிங்

முழு கண்காணிப்புடன் DHL/UPS/FedEx வழியாக சர்வதேச ஷிப்பிங்

அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)

கே: இந்த DWDM DFB லேசருக்கும் நிலையான DFB லேசருக்கும் என்ன வித்தியாசம்?

A: இந்த ITU-கிரிட் DFB லேசர் துல்லியமான அலைநீளக் கட்டுப்பாட்டை அனலாக் CATV-உகந்த செயல்திறன் கொண்டதாக ஒருங்கிணைக்கிறது. இது உயர் கேரியர்-டு-இரைச்சல் விகிதம் (CNR), குறைந்த விலகல் செயல்திறன் (CSO/CTB) மற்றும் நிலையான ஆப்டிகல் வெளியீடு ஆகியவற்றிற்கான உகந்த லேசர் சிப் வடிவமைப்பைக் கொண்டுள்ளது.

டிஜிட்டல் ஆப்டிகல் தகவல்தொடர்புக்காக வடிவமைக்கப்பட்ட நிலையான DFB லேசர்களுடன் ஒப்பிடும்போது, ​​CATV DFB லேசர்கள் குறிப்பாக அனலாக் மாடுலேஷன் பயன்பாடுகளுக்கு உகந்ததாக இருக்கும், அங்கு நேரியல் மற்றும் இரைச்சல் செயல்திறன் மிகவும் முக்கியமானது.

கே: என்ன ITU கட்ட அலைநீளங்கள் உள்ளன?

A: ITU-T கிரிட் அலைநீளங்களை CH18 (1563.05nm) இலிருந்து CH64 (1526.44nm) வரை வழங்குகிறோம், இது பொதுவாகப் பயன்படுத்தப்படும் C-band DWDM சேனல்களை உள்ளடக்கியது. குறிப்பிட்ட கணினி தேவைகளுக்கு ஏற்ப தனிப்பயன் அலைநீளங்கள் கிடைக்கின்றன.

கே: SMF மற்றும் PMF ஃபைபர் விருப்பங்களுக்கு என்ன வித்தியாசம்?

A: SMF-28e என்பது நிலையான ஒற்றை-பயன்முறை ஃபைபர் ஆகும், இது பெரும்பாலான CATV மற்றும் பொது ஆப்டிகல் கம்யூனிகேஷன் பயன்பாடுகளுக்கு ஏற்றது, அங்கு துருவமுனைப்பு முக்கியமானதாக இல்லை. PMF-1550 என்பது துருவமுனைப்பு-பராமரிப்பு ஃபைபர் ஆகும், இது துருவமுனைப்பு-உணர்திறன் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது. PM ஃபைபருக்கு, மெதுவான அச்சு இணைப்பான் விசையுடன் சீரமைக்கப்பட்டுள்ளது. உங்கள் கணினி துருவமுனைப்பு தேவைகளின் அடிப்படையில் தேர்ந்தெடுக்கவும்.

கே: CATV பயன்பாடுகளுக்கு உள்ளமைக்கப்பட்ட ஐசோலேட்டர் ஏன் முக்கியமானது?

A: ஃபைபர் பிரதிபலிப்பு அல்லது ஆப்டிகல் கூறுகளால் ஏற்படும் ஒளியியல் கருத்து அனலாக் டிரான்ஸ்மிஷன் அமைப்புகளில் சத்தம், அலைநீள உறுதியற்ற தன்மை மற்றும் சமிக்ஞை சிதைவை அறிமுகப்படுத்தலாம். உள்ளமைக்கப்பட்ட ஆப்டிகல் ஐசோலேட்டர் ஆப்டிகல் பின்னூட்டத்தை அடக்குகிறது, நிலையான வெளியீட்டு சக்தி, குறைந்த சத்தம் மற்றும் நம்பகமான CATV டிரான்ஸ்மிஷன் செயல்திறனை உறுதி செய்கிறது.

கே: குறைந்தபட்ச ஆர்டர் அளவு (MOQ) என்ன?

A:MOQ 1pc. நாங்கள் நெகிழ்வான ஆர்டர் அளவுகளை ஆதரிக்கிறோம். R&D மற்றும் ப்ரோடோடைப்பிங்கிற்காக சிறிய அளவுகளில் நிலையான மாதிரிகள் வழங்கப்படலாம், அதே போல் CATV நெட்வொர்க் வரிசைப்படுத்தல் மற்றும் உற்பத்திக்கான பெரிய தொகுதிகளிலும் வழங்கப்படலாம். உங்களுக்கு தேவையான அளவு குறிப்பிட்ட விலைக்கு எங்கள் விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும்.

கே: தனிப்பயன் அலைநீளம், சக்தி அல்லது இணைப்பான் உள்ளமைவைப் பெற முடியுமா?

ப: ஆம், எந்தவொரு ITU கிரிட் அலைநீளம் (CH18–CH64), 6–20mW க்குள் தனிப்பயன் வெளியீட்டு சக்தி நிலைகள், மாற்று ஃபைபர் வகைகள் மற்றும் நீளம், வெவ்வேறு இணைப்பு வகைகள் (FC/APC, SC/APC, LC, முதலியன) மற்றும் வடிவமைக்கப்பட்ட பின் கட்டமைப்புகள் (வகை 2) உள்ளிட்ட விரிவான தனிப்பயனாக்குதல் விருப்பங்களை நாங்கள் வழங்குகிறோம். உங்களின் குறிப்பிட்ட தேவைகளுடன் எங்களைத் தொடர்பு கொள்ளுங்கள், எங்கள் பொறியியல் குழு சாத்தியத்தை மதிப்பாய்வு செய்து மேற்கோளை வழங்கும்.

தரவுத்தாள் மற்றும் சோதனைத்தாள்

தரவுத்தாள்

சோதனைத்தாள்

முன்னணி நேரம்

· நிலையான அலகுகள் (இன்-ஸ்டாக் மாடல்கள்): 3~5 வேலை நாட்கள்

நிலையான உற்பத்தி: 2~3 வாரங்கள்

· தொகுதி ஆர்டர்கள்: தயாரிப்பு அட்டவணைக்கு எங்களை தொடர்பு கொள்ளவும்

· தனிப்பயன் ஆர்டர்கள்: 3~4 வாரங்கள்

· சர்வதேச ஷிப்பிங்: ~5 வேலை நாட்கள் (DHL/UPS/FedEx Express)

செயல்பாட்டு குறிப்புகள் மற்றும் கையாளுதல்

லேசர் டையோட்கள் எலக்ட்ரோஸ்டேடிக் டிஸ்சார்ஜ் (ESD) உணர்திறன் சாதனங்கள் — கையாளும் போது எப்போதும் சரியான ESD பாதுகாப்பைப் பயன்படுத்தவும்

மாசுபடுவதைத் தடுக்க ஃபைபர் எண்ட்-ஃபேஸ் மற்றும் ஆப்டிகல் பாகங்களை வெறும் விரல்களால் தொடுவதைத் தவிர்க்கவும்

· பயன்படுத்தப்படாத சாதனங்களை ESD-பாதுகாப்பான பேக்கேஜிங்கில் பரிந்துரைக்கப்பட்ட சேமிப்பு வெப்பநிலையில் (-40°C முதல் +85°C வரை) சேமிக்கவும்

· டேட்டாஷீட்டில் குறிப்பிடப்பட்டுள்ள முழுமையான அதிகபட்ச மதிப்பீடுகளை மீற வேண்டாம்

· எப்பொழுதும் தற்போதைய வரம்பு மற்றும் அதிக மின்னழுத்த பாதுகாப்புடன் லேசர் டையோடு இயக்கியைப் பயன்படுத்தவும்

· உகந்த செயல்திறன் மற்றும் நம்பகத்தன்மைக்கு லேசர் டிரைவ் மின்னோட்டத்தைப் பயன்படுத்துவதற்கு முன் TEC வெப்பநிலை நிலைப்படுத்தலை இயக்கவும்

· ஃபைபர் சேதத்தைத் தடுக்க, ஃபைபர் பிக்டெயில்  அதிகமாக வளைவதைத் தவிர்க்கவும்

· சேதம் மற்றும் செருகும் இழப்பைத் தடுக்க, இனச்சேர்க்கைக்கு முன் சரியான துப்புரவு கருவிகளைக் கொண்டு ஃபைபர் இணைப்பிகளை சுத்தம் செய்யவும்

· மதிப்பிடப்பட்ட மின்னோட்டம் அல்லது வெளிப்புற வெப்பநிலை வரம்பிற்கு மேல் லேசரை இயக்குவது வாழ்நாளைக் குறைத்து நிரந்தர சேதத்தை ஏற்படுத்தலாம்
