1. அறிமுகம் மைக்ரோ மாட்யூல் சி-பேண்ட் எர்பியம்-டோப் செய்யப்பட்ட ஃபைபர் பூஸ்டர் பெருக்கி
2. தொழில்நுட்பம் விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. ஆர்டர் தகவல்
7. தரவுத்தாள்
8. மேற்கோள் விதிமுறைகள் மற்றும் கட்டணம்
9. முன்னணி நேரம்
10. செயல்பாட்டு படிகள்
11. செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு
12. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

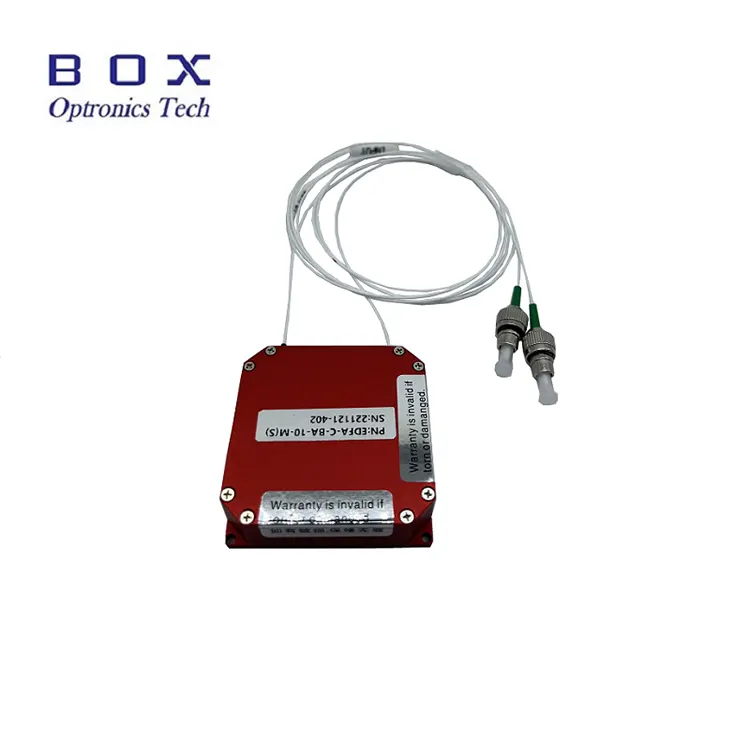

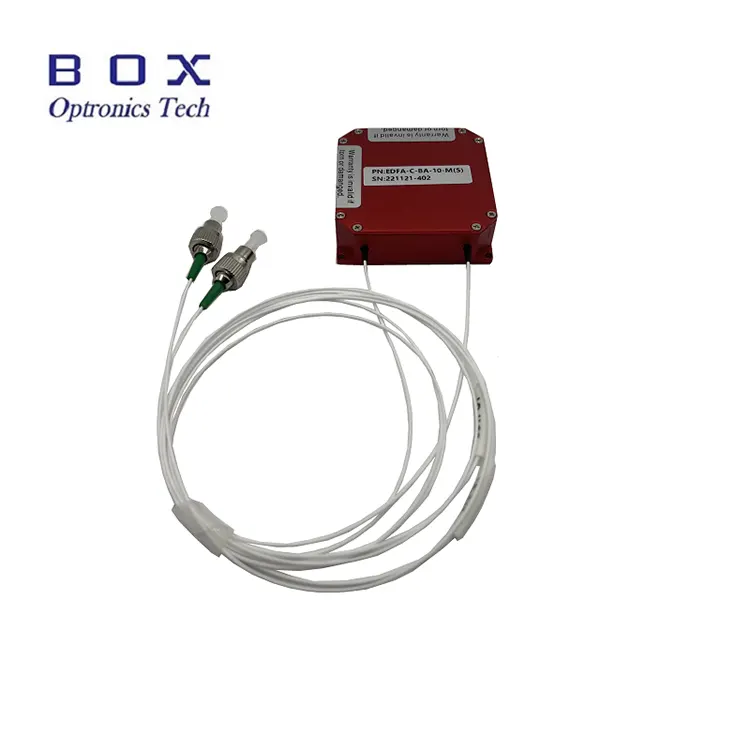

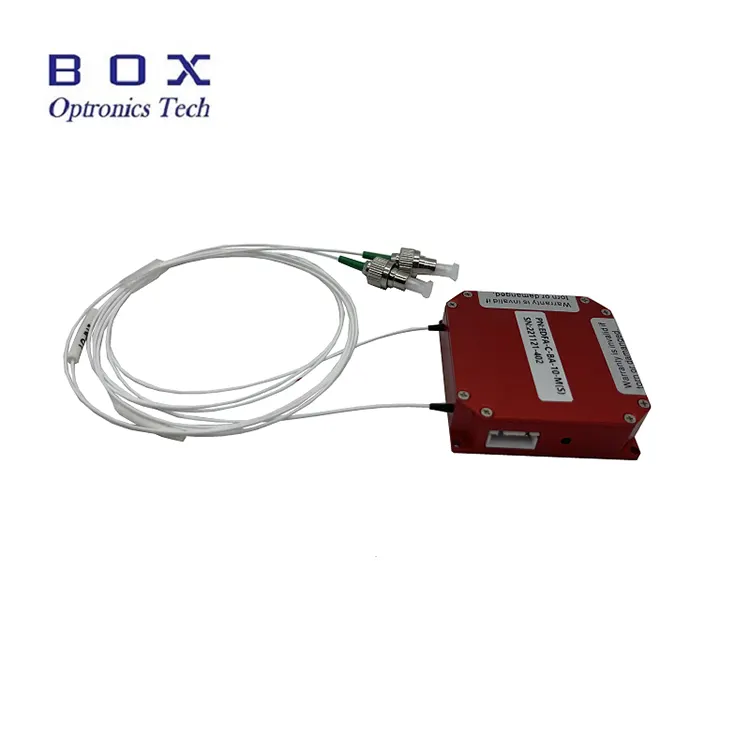

மைக்ரோ-மாட்யூல் சி-பேண்ட் எர்பியம்-டோப் செய்யப்பட்ட ஃபைபர் பூஸ்டர் பெருக்கிகள் வரையறுக்கப்பட்ட இடைவெளிகளில் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளன. பரிமாணங்கள் 50(W)×50(D)×15(H)mm அல்லது 45(W)×65(D)×10(H)mm விருப்பமானது. அவர்கள் இருக்க முடியும் C-band 1530~1565nm இல் லேசர் சிக்னல்களின் சக்தி பெருக்கத்திற்கு பயன்படுத்தப்படுகிறது அலைநீள வரம்பு. அவை 10/13/17/20/23dBm உயர் சக்தி மற்றும் குறைந்த இரைச்சலைக் கொண்டுள்ளன. ஏ பிசி செயல்பாட்டிற்கு தொடர்பு சீரியல் போர்ட் மற்றும் பவர் கேபிள் வழங்கப்படுகிறது. எப்போது இந்த தொகுதிகளைப் பயன்படுத்தி, ஃபைபர் எண்ட் முகம் சுத்தமாக இருப்பதை உறுதிசெய்து, லேசர் பற்றி எச்சரிக்கையாக இருங்கள் உள்ளீடு வரம்புகள், மற்றும் தேவையான லேசர் பாதுகாப்பு முன்னெச்சரிக்கைகள்.
|
அளவுருக்கள் |
அலகு |
மதிப்புகள் |
குறிப்புகள் |
||||
|
அலைநீள வரம்பு |
nm |
1530~1565 |
சி-பேண்ட் |
||||
|
உள்ளீட்டு சக்தி |
dBm |
-6~+3 |
|
||||
|
வெளியீட்டு சக்தி |
dBm |
10 |
13 |
17 |
20 |
23 |
-3dBm உள்ளீடு |
|
சத்தம் உருவம் |
dB |
≤5.0 |
-3dBm உள்ளீடு |
||||
|
PDG |
dB |
≤0.3 |
|
||||
|
பிஎம்டி |
ps |
0.5 |
|
||||
|
உள்ளீடு/வெளியீடு தனிமைப்படுத்தல் |
dB |
≥35 |
|
||||
|
பவர் மானிட்டர் |
dB |
|
உள்ளீடு/வெளியீடு |
||||
|
இயக்க முறை |
- |
|
ACC/APC |
||||
|
பிக்டெயில் ஃபைபர் |
- |
SMF-28 |
FC/APC |
||||
|
கட்டுப்பாட்டு முறை |
- |
DB9 பெண்(RS232)/TTL |
|
||||
|
தொடர்பு இடைமுகம்
|
- |
ZH2.54-4PIN |
M15 தொகுதி |
||||
|
- |
ZH1.5-6PIN |
M10 தொகுதி |
|||||
|
பரிமாணங்கள் |
மிமீ |
50(W)×50(D)×15(H) |
தொகுதி |
||||
|
10~20dBm:45(W)×65(D)×10(H) |
தொகுதி |
||||||
|
பவர் சப்ளை |
- |
DC 5V, <10W |
தொகுதி |
||||
|
இயக்க வெப்பநிலை |
℃ |
-5 ~ +55 |
|
||||
|
இயக்க ஈரப்பதம் |
℃ |
0~70% |
|
||||
● பரந்த அலைநீள வரம்பு-1530~1565nm;
● சப்மினியேச்சர் வடிவமைப்பு;
● குறைந்த சத்தம் <5dB;
● RS232/ TTL கட்டுப்பாட்டு முறை.
● ஆப்டிகல் ஃபைபர் தொடர்பு;
● ஆப்டிகல் ஃபைபர் சென்சார்;
● நார்ச்சத்து லேசர்.

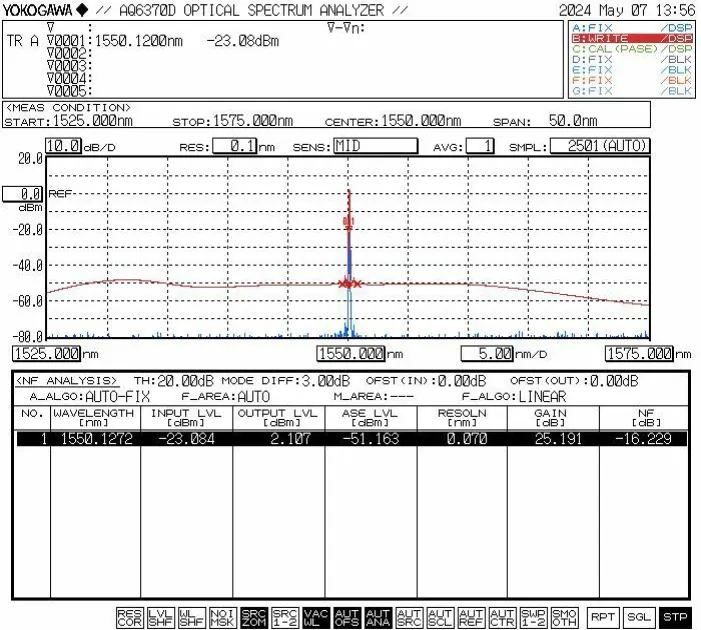

● வழக்கமான பண்பு வளைவு
● தகவல்தொடர்பு பின் வரையறை (இடமிருந்து வலமாக: 1 முதல் 4):
தகவல்தொடர்பு நிலை TTL தரநிலைகளுடன் இணங்குகிறது. ஒரு TTL-RS232 கணினியுடன் இணைக்க நிலை மாற்றம் தேவை.
|
பின் |
வரையறை |
|
1 |
+5V |
|
2 |
GND |
|
3 |
TTL TX |
|
4 |
TTL RX |
|
பெயர் |
EDFA வகை |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
பரிமாணம் |
|
EDFA |
-XX |
-எக்ஸ் |
-XX |
XX |
-எக்ஸ் |
|
எர்பியம்-டோபட் ஃபைபர் பெருக்கி |
பிஏ:பூஸ்டர்-ஆம்ப் |
சி:சி-பேண்ட் |
10:10dBm 13:13dBm 17:17dBm 20:20dBm 23:23dBm |
SM:SMF-28e |
MIC:தொகுதி |
எ.கா: EDFA-BA-C-23-SM-MIC
(ஆர்டர் தகவல்: மைக்ரோ-மாட்யூல் சி-பேண்ட் எர்பியம்-டோபட் ஃபைபர் பூஸ்டர் பெருக்கி, 23dBmoutput சக்தி, SMF-28efiber உடன், தொகுதி தொகுப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10-15 வேலை நாட்கள் ஆகும். (சில கையிருப்பில் இருந்தால், அது வேகமாக இருக்கும் அனுப்பப்பட்டது.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
படி1.அன்பேக்கிங் மற்றும் அசெம்பிளி
அசெம்பிளி செய்வதற்கு முன் அனைத்து பாகங்களும் முடிந்ததா என சரிபார்க்கவும்.
படி2.பவர் சப்ளை மற்றும் ஃபைபர் இணைக்கிறது இணைப்பு வடங்கள்
மின்சார விநியோகத்தை இணைக்கவும்; சமிக்ஞை விளக்கை உள்ளீட்டுடன் இணைக்கவும்
படி 3. பெருக்கியை இயக்குதல்

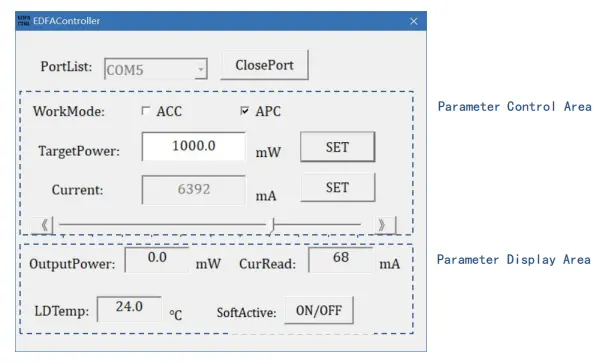

பெருக்கி சக்தியை இயக்கவும். குறிப்பு: இயக்க மின்னோட்டம் மற்றும் ஆதாயம் மதிப்புகள் என்பது கடைசி பணிநிறுத்தத்தில் ஹோஸ்ட் கணினியால் அமைக்கப்பட்ட அளவுருக்கள் மற்றும் தேவைப்பட்டால் மென்பொருள் மூலம் மாற்றியமைக்க முடியும் லேசர் இயங்கும் போது ஃபைபர் இணைப்பிகளை அவிழ்த்து விடுங்கள்.
Setp4.Shutdown
பயன்பாட்டிற்குப் பிறகு மின் கேபிளைத் துண்டிக்கவும்.
● பெருக்கி இருக்கும் போது மின்சார விநியோகத்தை நேரடியாக துண்டிக்க வேண்டாம் செயல்படும்.
● ஃபைபர் எரிவதைத் தடுக்க, ஃபைபர் கனெக்டர்களை தூசியிலிருந்து விடுங்கள் இணைப்பான் இறுதி முகம். ஃபைபர் கனெக்டரை தூசி இல்லாத லென்ஸ் பேப்பரைக் கொண்டு சுத்தம் செய்யவும் இணைப்பு, ஃபைபர் எண்ட் ஃபேஸ் இன்ஸ்பெக்டர் மூலம் அதை ஆய்வு செய்து, ஃபிளேன்ஜ் வழியாக இணைக்கவும் தூய்மையை உறுதிப்படுத்திய பின்னரே. இல்லையெனில், ஃபைபர் இணைப்பான் இறுதி முகம் இருக்கலாம் லேசர் இயக்கப்படும் போது எரிக்கப்படும். லேசர் இல்லாத செயல்பாட்டை உறுதிசெய்யவும் இணைக்கும் விளிம்புகள், மற்றும் பயன்பாட்டில் இல்லாத போது ஃபைபர் டஸ்ட் கேப்களை போடவும்.
● உபகரணங்களை உலர்த்தி உலர்ந்த இடத்தில் சேமிக்கவும்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
