சி-பேண்ட் எர்பியம்-டோப் செய்யப்பட்ட ஃபைபர் இன்-லைன் பெருக்கிகள் ஃபைபர் லேசர் அல்லது ஃபைபர் தகவல் தொடர்பு அமைப்புகளில் லைன் ரிலேக்காக வடிவமைக்கப்பட்டுள்ளது. அவர்களால் முடியும் சி-பேண்ட் 1530~1565nm இல் லேசர் சிக்னல்களின் சக்தி பெருக்கத்திற்கு பயன்படுத்தப்படும் அலைநீள வரம்பு. அவை 15/17/20/23/25/26dBm உயர் சக்தி மற்றும் குறைந்த சத்தம். PC செயல்பாட்டிற்கு பாராட்டுகளும் மென்பொருள்களும் வழங்கப்படுகின்றன. இவற்றைப் பயன்படுத்தும் போது தொகுதிகள், ஃபைபர் எண்ட் முகம் சுத்தமாக இருப்பதை உறுதிசெய்து, லேசர் உள்ளீடு பற்றி எச்சரிக்கையாக இருங்கள் வரம்புகள், மற்றும் தேவையான லேசர் பாதுகாப்பு முன்னெச்சரிக்கைகள்.
|
அளவுருக்கள் |
அலகு |
மதிப்புகள் |
குறிப்புகள் |
|||||
|
அலைநீள வரம்பு |
nm |
1530~1565 |
சி-பேண்ட் |
|||||
|
உள்ளீட்டு சக்தி |
dBm |
-25~+3 |
|
|||||
|
வெளியீட்டு சக்தி |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm உள்ளீடு |
|
சிறிய ஆதாய குணகம் |
dB |
35 |
@-25dBm உள்ளீடு |
|||||
|
சத்தம் உருவம் |
dB |
≤5.5 |
@-10dBm உள்ளீடு |
|||||
|
PDG |
dB |
≤0.3 |
|
|||||
|
பிஎம்டி |
ps |
0.5 |
|
|||||
|
உள்ளீடு/வெளியீடு தனிமைப்படுத்தல் |
dB |
≥35 |
|
|||||
|
பவர் மானிட்டர் |
dB |
வெளியீட்டு சக்தி |
|
|||||
|
இயக்க முறை |
- |
ACC/APC |
|
|||||
|
பிக்டெயில் ஃபைபர் |
- |
SMF-28 |
FC/APC |
|||||
|
தொடர்பு இடைமுகம்
|
- |
தொடுதிரை / DB9 பெண்(RS232) |
பெஞ்ச்டாப் |
|||||
|
- |
DB9 பெண்(RS232) |
தொகுதி |
||||||
|
பவர் சப்ளை
|
- |
AC 110~240V, <30W |
பெஞ்ச்டாப் |
|||||
|
- |
DC 5V, <15W |
தொகுதி |
||||||
|
பரிமாணங்கள்
|
மிமீ
|
260(W)×280(D)×120(H) |
பெஞ்ச்டாப் |
|||||
|
150(W)×125(D)×20(H) |
தொகுதி |
|||||||
|
|
15~23dBm:70(W)×90(D)×15(H) |
தொகுதி |
||||||
|
இயக்க வெப்பநிலை |
℃ |
-5 ~ +55 |
|
|||||
|
இயக்க ஈரப்பதம் |
℃ |
0~70% |
|
|||||
● பரந்த அலைநீள வரம்பு-1530~1565nm;
● அதிக லாபம் காரணி;
● குறைந்த சத்தம் <5.5dB;
● அதிக வெளியீட்டு சக்தி 15/17/20/23/25/26dBm விருப்பமானது.
● ஆப்டிகல் ஃபைபர் தொடர்பு;
● ஆப்டிகல் ஃபைபர் சென்சார்;
● நார்ச்சத்து லேசர்.

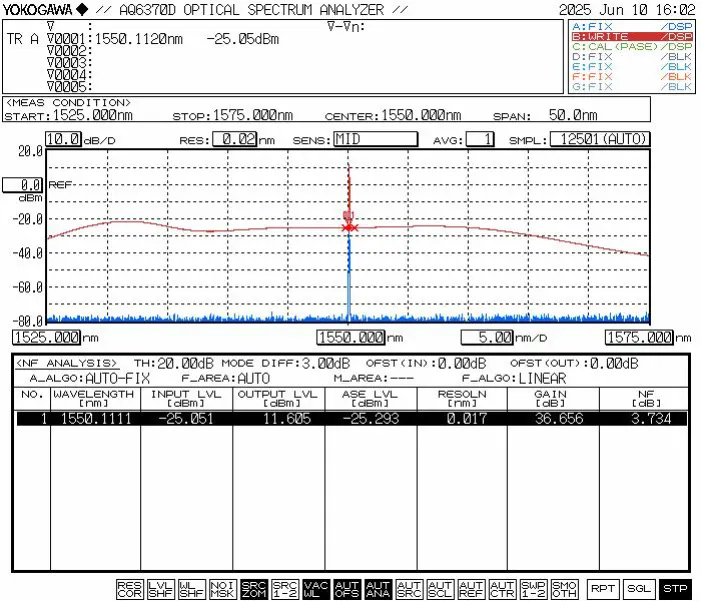

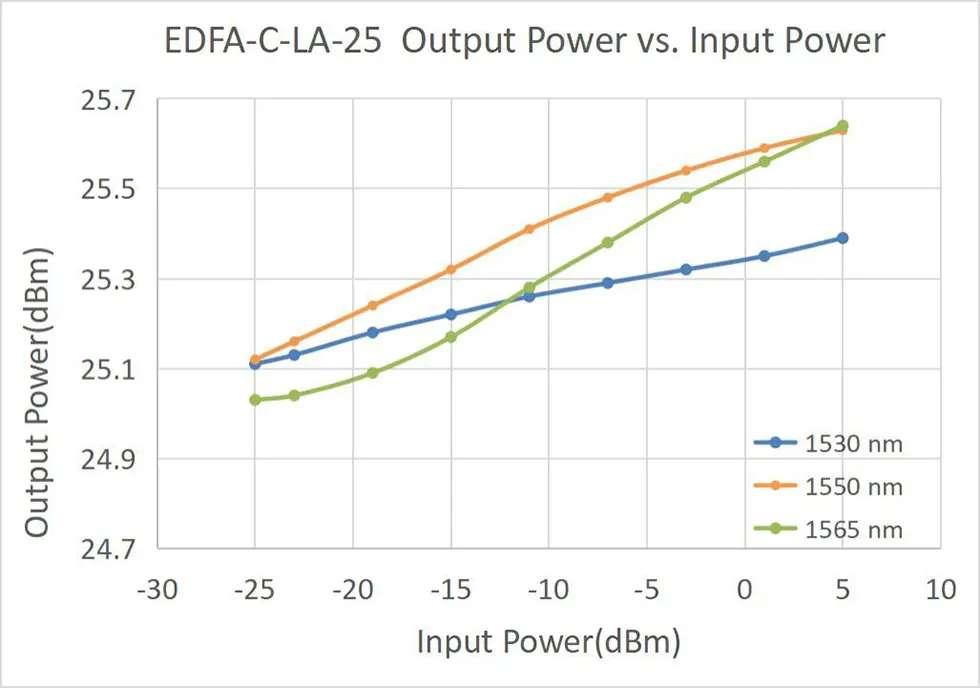

● வழக்கமான பண்பு வளைவு
|
பெயர் |
EDFA வகை |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
பரிமாணம் |
|
EDFA |
-XX |
-எக்ஸ் |
-XX |
XX |
-எக்ஸ் |
|
எர்பியம்-டோபட் ஃபைபர் பெருக்கி |
LA:இன்-லைன்-ஆம்ப் |
சி:சி-பேண்ட் |
15:15dBm 17:17dBm 20:20dBm 23:23dBm 25:25dBm 26:26dBm |
SM:SMF-28e |
M15 :தொகுதி M20 :தொகுதி பி: பெஞ்ச்டாப் |
எ.கா: EDFA-LA-C-15-SM-M
(ஆர்டர் தகவல்: சி-பேண்ட் எர்பியம்-டோப் செய்யப்பட்ட ஃபைபர் இன்-லைன் பெருக்கி,15dBmoutput சக்தி, SMF-28efiber உடன், தொகுதி தொகுப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10-15 வேலை நாட்கள் ஆகும். (சில கையிருப்பில் இருந்தால், அது வேகமாக இருக்கும் அனுப்பப்பட்டது.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● ஒற்றை-முறை இழைகளுக்கு (Hi-1060, PM980, G652D, PM1550, முதலியன), தொடர்ச்சியான ஒளிக்கான தத்துவார்த்த சக்தி சகிப்புத்தன்மை தோராயமாக 200mW ஆகும் இறுதி முகம் சுத்தமாக இருக்கிறது. எனவே, வெளியீட்டு சக்தி <200mW கொண்ட EDFA மாதிரிகள் முடியும் அவற்றின் வெளியீட்டு ஃபைபர் இணைப்பிகளை மற்ற ஒற்றை-முறை ஃபைபர் சாதனங்களுடன் இணைக்கவும் நகரக்கூடிய அடாப்டர்கள் (ஃபைபர் விளிம்புகள்).
● பெருக்கி இருக்கும் போது மின்சார விநியோகத்தை நேரடியாக துண்டிக்க வேண்டாம் செயல்படும்.
● ஃபைபர் எரிவதைத் தடுக்க, ஃபைபர் கனெக்டர்களை தூசியிலிருந்து விடுங்கள் இணைப்பான் இறுதி முகம். ஃபைபர் கனெக்டரை தூசி இல்லாத லென்ஸ் பேப்பரைக் கொண்டு சுத்தம் செய்யவும் இணைப்பு, ஃபைபர் எண்ட் ஃபேஸ் இன்ஸ்பெக்டர் மூலம் அதை ஆய்வு செய்து, ஃபிளேன்ஜ் வழியாக இணைக்கவும் தூய்மையை உறுதிப்படுத்திய பின்னரே. இல்லையெனில், ஃபைபர் இணைப்பான் இறுதி முகம் இருக்கலாம் லேசர் இயக்கப்படும் போது எரிக்கப்படும். லேசர் இல்லாத செயல்பாட்டை உறுதிசெய்யவும் இணைக்கும் விளிம்புகள், மற்றும் பயன்பாட்டில் இல்லாத போது ஃபைபர் டஸ்ட் கேப்களை போடவும்.
● அவுட்புட் ஃபைபர் கனெக்டர்களை அடிக்கடி செருகுவது/அவிழ்ப்பது இல்லை பரிந்துரைக்கப்படுகிறது, ஏனெனில் இது தூசி மாசுபாடு, அதிகரித்த செருகும் இழப்பு, அல்லது ஃபைபர் இணைப்பான் இறுதி முகத்தை எரித்தல்.
● உபகரணங்களை உலர்த்தி உலர்ந்த இடத்தில் சேமிக்கவும்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
