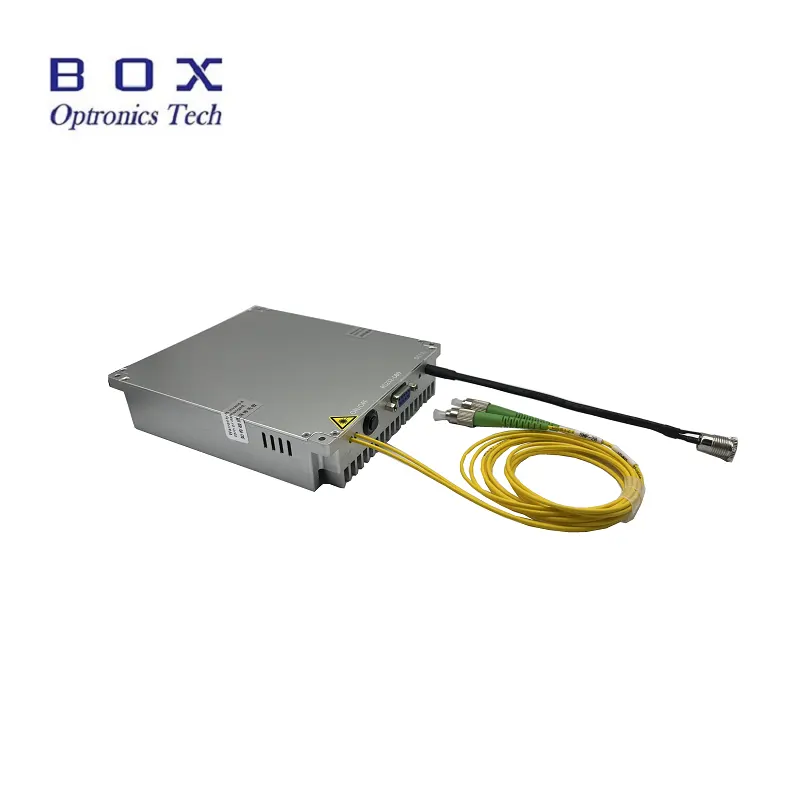

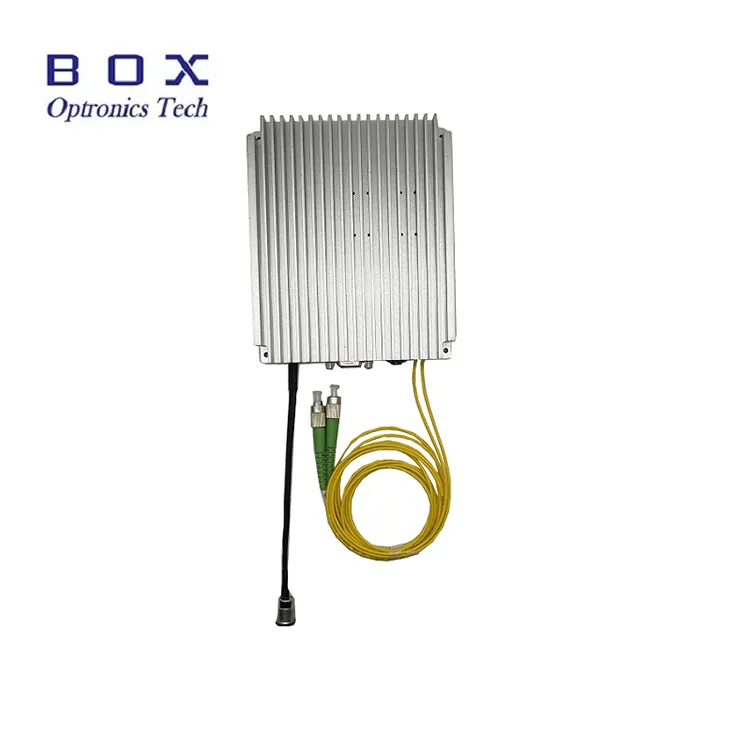

C-band Erbium-doped Fiber Pre-Amplifiers வடிவமைக்கப்பட்டுள்ளது ஆப்டிகல் ரிசீவருக்கு முன் உணர்திறனை மேம்படுத்த. முன்-பெருக்கி என்பது வரம்பில் சிறிய ஆப்டிகல் சிக்னல்களை பெருக்குவதற்கு சிறப்பாகப் பயன்படுத்தப்படுகிறது -45~25dbm. ஒரு சிறிய சிக்னலின் வழக்கமான ஆதாயம் 35~45dB வரை அதிகமாக இருக்கும் சத்தம் 4.5dB க்கும் குறைவாக உள்ளது. அவை லேசரின் சக்தி பெருக்கத்திற்கு பயன்படுத்தப்படலாம் சி-பேண்ட் 1530~1565nm அலைநீள வரம்பில் சமிக்ஞைகள். தானியங்கி மின்னோட்டம் கட்டுப்பாடு (ஏசிசி) வேலை முறை. PC க்கு கட்டளைகள் மற்றும் கட்டுப்பாட்டு மென்பொருள் வழங்கப்பட்டுள்ளது அறுவை சிகிச்சை.
|
அளவுருக்கள் |
அலகு |
மதிப்புகள் |
குறிப்புகள் |
|
|
பகுதி எண் |
- |
EDFA-PA-35 |
EDFA-PA-45 |
|
|
நிறமாலை வரம்பு |
nm |
1530~1565 |
சி-பேண்ட் |
|
|
உள்ளீட்டு சக்தி |
dBm |
-35~-25 |
-45~-25 |
|
|
ஆதாய குணகம் |
dB |
35@-35dBm உள்ளீடு |
45@-45dBm உள்ளீடு |
35@-25dBm உள்ளீடு |
|
சத்தம் உருவம் |
dB |
≤4.5 |
|
|
|
PDG |
dB |
≤0.3 |
|
|
|
பிஎம்டி |
ps |
≤0.5 |
|
|
|
உள்ளீடு/வெளியீடு தனிமைப்படுத்தல் |
dB |
≥35 |
|
|
|
பவர் மானிட்டர் |
dB |
வெளியீட்டு சக்தி |
|
|
|
இயக்க முறை |
- |
ஏசிசி |
|
|
|
பிக்டெயில் ஃபைபர் |
- |
SMF-28 |
FC/APC |
|
|
தொடர்பு இடைமுகம் |
- |
தொடுதிரை/DB9 பெண்(RS232) |
பெஞ்ச்டாப் |
|
|
- |
DB9 பெண்(RS232) |
தொகுதி |
||
|
பவர் சப்ளை |
- |
AC 110~240V, <30W |
பெஞ்ச்டாப் |
|
|
- |
DC 5V, <15W |
தொகுதி |
||
|
பரிமாணங்கள் |
மிமீ |
260(W)×280(D)×120(H) |
பெஞ்ச்டாப் |
|
|
150(W)×125(D)×20(H) |
தொகுதி |
|||
|
70(W)×90(D)×15(H) |
தொகுதி |
|||
|
இயக்க வெப்பநிலை |
℃ |
-5 ~ +55 |
|
|
|
இயக்க ஈரப்பதம் |
℃ |
0~70% |
|
|
● பரந்த அலைநீள வரம்பு-1530~1565nm;
● குறைந்த சத்தம் <4.5dB;
● தொடுதிரை/DB9 பெண்(RS232) தொடர்பு இடைமுகம் எளிதான செயல்பாடு.
● ஆப்டிகல் ஃபைபர் தொடர்பு;
● ஆப்டிகல் ஃபைபர் சென்சார்;
● நார்ச்சத்து லேசர்.

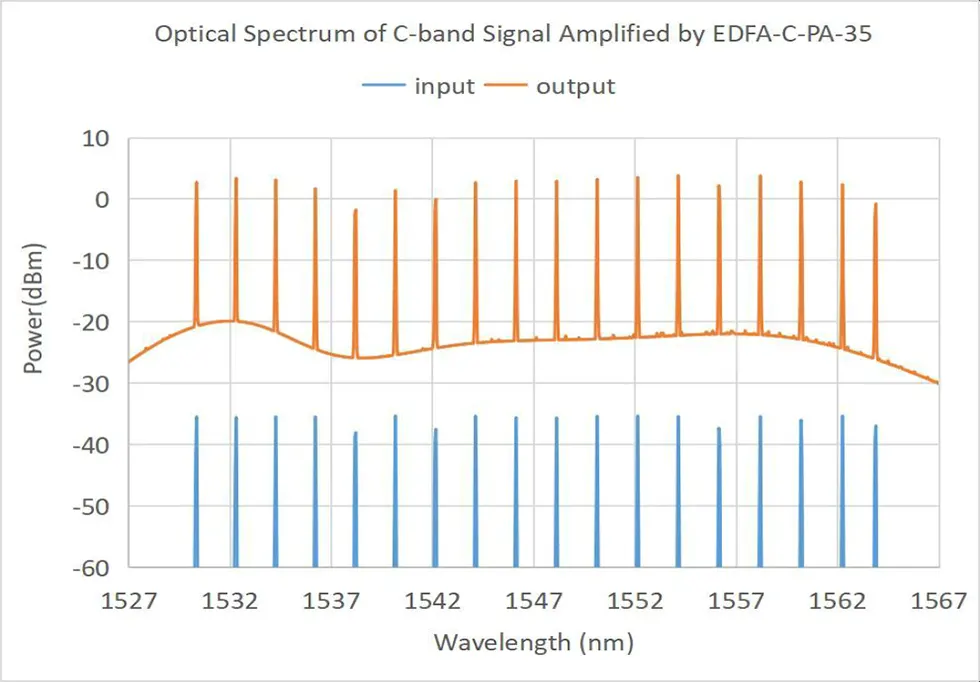

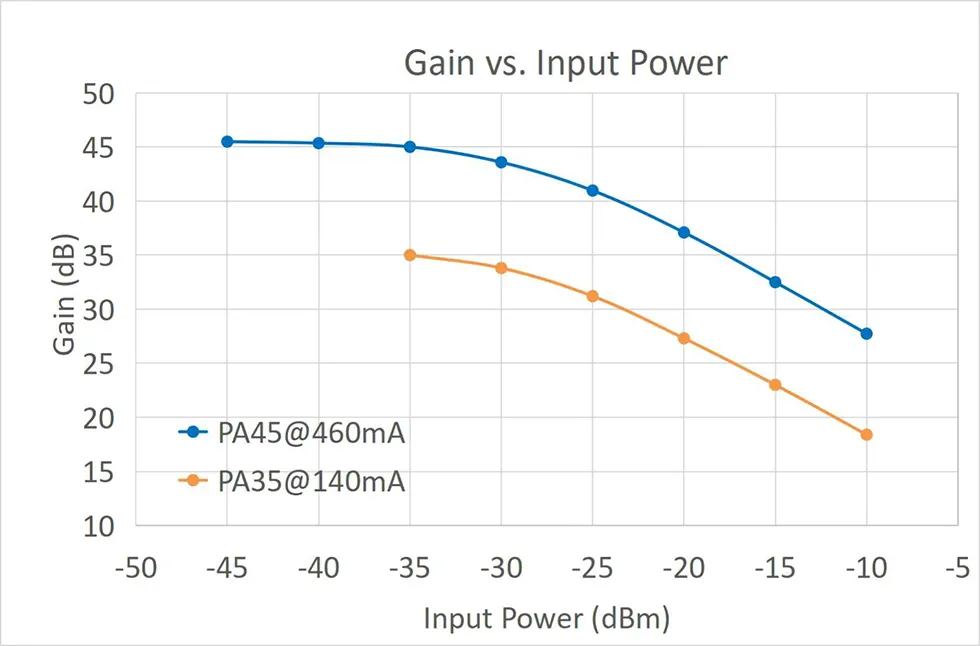

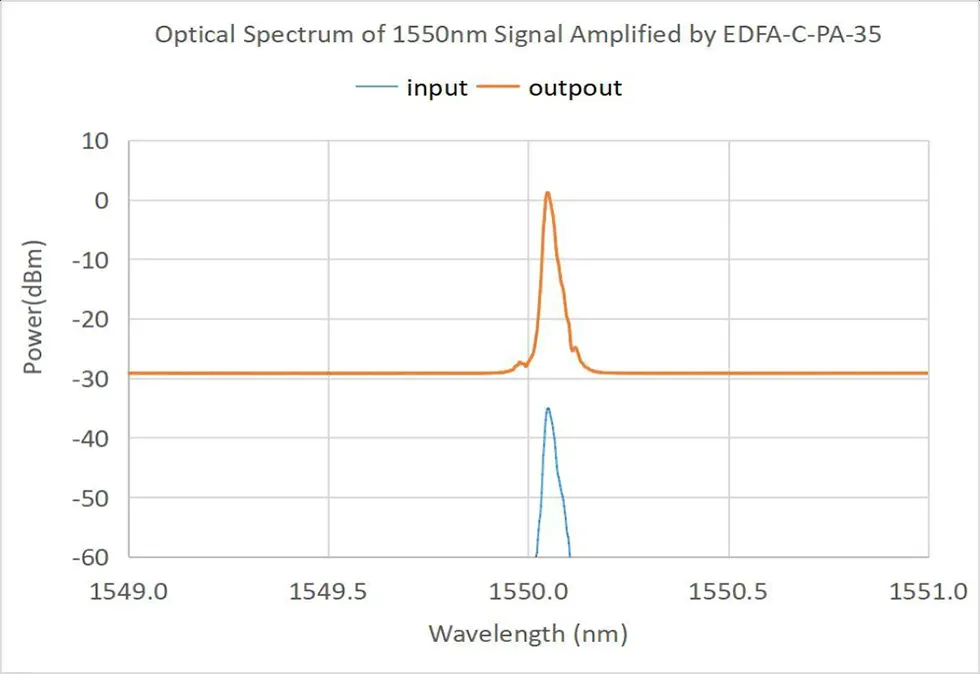

● வழக்கமான பண்பு வளைவு
|
பெயர் |
EDFA வகை |
அலைநீளம் |
சிறிய சமிக்ஞை ஆதாயம் |
ஃபைபர் வகை |
பரிமாணம் |
|
EDFA |
-XX |
-எக்ஸ் |
-XX |
XX |
-எக்ஸ் |
|
எர்பியம்-டோபட் ஃபைபர் பெருக்கி |
PA: முன்-ஆம்ப் |
சி:சி-பேண்ட் |
35: 35dB@-35dBm 45: 45dB@-45dBm |
SM:SMF-28e |
M15: தொகுதி M20: தொகுதி B: பெஞ்ச்டாப் |
எ.கா:EDFA-PA-C-35-SM-M
(ஆர்டர் தகவல்: சி-பேண்ட் எர்பியம்-டோப் செய்யப்பட்ட ஃபைபர் முன்-பெருக்கி, 35dBms சிறிய சமிக்ஞை ஆதாயம், SMF-28efiber உடன், தொகுதி தொகுப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10-15 வேலை நாட்கள் ஆகும். (சில கையிருப்பில் இருந்தால், அது வேகமாக இருக்கும் அனுப்பப்பட்டது.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.

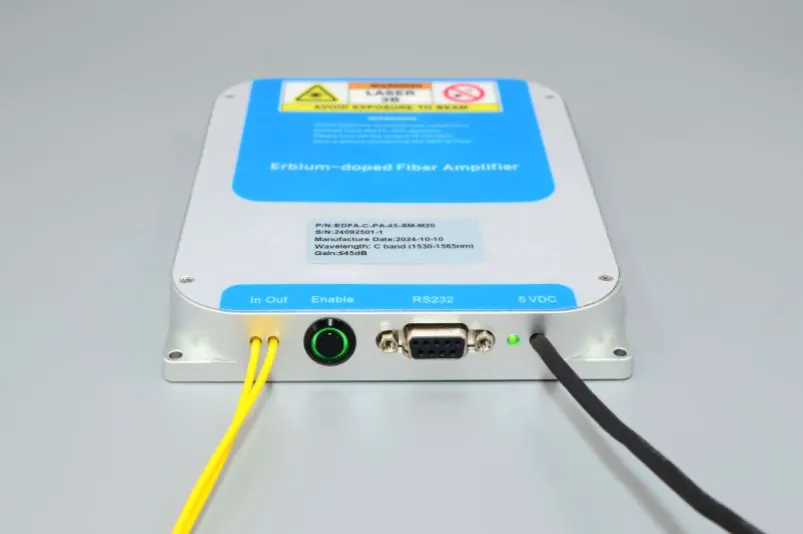

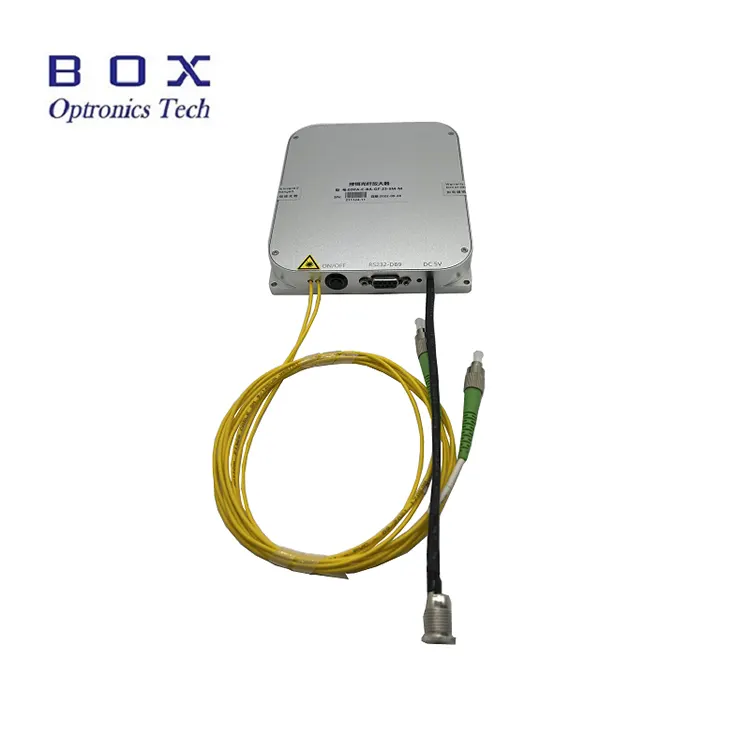

படி 1. தோற்றம்: முன் பக்கம் EDFA இன் இன்புட் மற்றும் அவுட்புட் ஆப்டிகல் ஃபைபர்கள், ஒரு ஆப்டிகல் பெருக்க வெளியீடு செயல்படுத்தும் சுவிட்ச், ஒரு ஹோஸ்ட் கணினி தொடர்பு இடைமுகம் (இயல்புநிலை RS232 DB9), ஒரு ஆற்றல் காட்டி விளக்கு, மற்றும் ஒரு மின் கம்பி (இயல்புநிலை DC 5V).
படி 2. பவர் சப்ளை: சக்தி போர்ட் என்பது இயல்புநிலை DC5.5×2.1mm சக்தியாகும் இடைமுகம் மற்றும் பொருத்தமான DC5V DC பவர் அடாப்டர் வழங்கப்படும் தயாரிப்பு தொழிற்சாலையை விட்டு வெளியேறுகிறது. பவர் அடாப்டர் மற்றும் இடையே இணைப்பு முறை EDFA தொகுதி கீழே உள்ள படத்தில் காட்டப்பட்டுள்ளது. தயவு செய்து பயன்படுத்தவும் அசல் பொருந்தும் பவர் அடாப்டர். பொருத்தமற்ற பவர் அடாப்டரைப் பயன்படுத்துவது EDFA சரியாக வேலை செய்யத் தவறிவிடும் அல்லது EDFA ஐ சேதப்படுத்தும். ஒரு U- வடிவ இணைப்பான் மின்சாரம் வழங்கல் லைனையும் பயனர்கள் இணைப்பதற்காக வழங்க முடியும் மின்சாரம் மாறுகிறது, ஆனால் அது முன்கூட்டியே முன்மொழியப்பட வேண்டும் கொள்முதல்.
படி 3. ஃபைபர் ஜம்பர்களை இணைக்கிறது: திற ஆப்டிகல் ஃபைபர் கனெக்டரின் டஸ்ட் கேப், ஃபைபர் எண்ட் முகத்தை சரிபார்க்கவும் மற்றும் மற்ற ஆப்டிகல்களை இணைக்கும் முன் மாசு மற்றும் சேதம் இல்லை என்பதை உறுதிப்படுத்தவும் ஃபைபர் சாதனங்கள் அல்லது சோதனை உபகரணங்கள். உயர் சக்தி EDFA இன் வெளியீடு ஃபைபருக்கு மாதிரி, இணைப்பிற்கு இணைவு பிளவு முறையைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
Setp4. வெப்பச் சிதறல்: இது erbium-doped fibre amplifier module ஒரு குறிப்பிட்ட அளவு வெப்பத்தை உருவாக்குகிறது. தி பெருக்கியின் கீழ் மேற்பரப்பு (உரை இல்லாத பக்கம்) நெருக்கமாக இருக்க வேண்டும் வெப்ப மடு, வெப்பச் சிதறல் துடுப்பு அல்லது உலோக மேற்பரப்புடன் தொடர்பு பயனரின் சேஸின் அடிப்பகுதி. பொருத்தமான காற்று குளிர்ச்சியை அடைய பரிந்துரைக்கப்படுகிறது ஒரு நல்ல வெப்பச் சிதறல் விளைவு. பரிந்துரைக்கப்பட்ட உகந்த பணிச்சூழல் வெப்பநிலை -5 ~ +35℃. எப்போது தி சுற்றுப்புற வெப்பநிலை 50℃, தி காத்திருப்பு நிலையில் உள்ள பெருக்கி தொடங்காது. சுற்றுப்புற வெப்பநிலை போது 55℃ ஐ விட அதிகமாக உள்ளது வேலை செய்யும் நிலையில் உள்ள பெருக்கி தானாகவே லேசர் வெளியீட்டை நிறுத்தி உள்ளே நுழையும் சுய பாதுகாப்புக்கான காத்திருப்பு நிலை. சுற்றுப்புற வெப்பநிலை 50℃ ஆகக் குறையும் போது, பெருக்கி தானாகவே வெளியீட்டைத் தொடங்கும்.
படி 5.இன்புட் ஆப்டிகல் பவர்: இந்த எர்பியம்-டோப் செய்யப்பட்ட ஃபைபர் பெருக்கிக்கு வாசல் தேவை இல்லை உள்ளீடு ஆப்டிகல் சிக்னல் சக்திக்கு. உள்ளீடு ஆப்டிகல் சராசரி சக்தி போது சமிக்ஞை பூஜ்ஜிய சக்திக்கு அருகில் குறைக்கப்பட்டது, பெருக்கி இன்னும் பராமரிக்கும் வேலை செய்யும் நிலை, மற்றும் வெளியீடு துறைமுகம் தன்னிச்சையான உமிழ்வு வெளியீட்டைக் கொண்டிருக்கும். இருப்பினும், ஒரு சிறந்த பெருக்க விளைவு மற்றும் சமிக்ஞை-இரைச்சல் விகிதத்தைப் பெற, உள்ளீடு ஆப்டிகல் சக்தியை மின் வரம்பிற்குள் கட்டுப்படுத்த பரிந்துரைக்கப்படுகிறது சோதனை தாள் அல்லது தயாரிப்பு விவரக்குறிப்பில் விவரிக்கப்பட்டுள்ளது.
Step6.Host கணினி கட்டுப்பாடு: இந்த பெருக்கி ஒரு மட்டு தயாரிப்பு மற்றும் தேவை அதைச் சரிசெய்யவும் கண்காணிக்கவும் பிரத்யேக ஹோஸ்ட் கணினி மென்பொருளுடன் இணைக்கப்பட வேண்டும் EDFA இன் வேலை நிலை மற்றும் செயல்பாட்டு அளவுருக்கள். பயனரின் கணினி தேவை USB-232 சீரியல் போர்ட் டிரைவர் நிரல் மற்றும் EDFA ஹோஸ்ட் கணினியை நிறுவ எங்கள் நிறுவனம் வழங்கிய கட்டுப்பாட்டு மென்பொருள். USB-232 சீரியல் போர்ட் டிரைவர் நிரல் நிறுவப்பட்டிருக்க வேண்டும், இல்லையெனில் ஹோஸ்ட் கணினி மென்பொருளை இணைக்க முடியாது மற்றும் சாதாரணமாக EDFA தொகுதியுடன் தொடர்பு கொள்ளவும். என்பதை கவனத்தில் கொள்ள வேண்டும் USB-232 தொடர் போர்ட் இயக்கி நிரல் உண்மையான USB-232 உடன் இணக்கமாக இருக்க வேண்டும் தொடர் போர்ட் கேபிள் பயன்படுத்தப்பட்டது. EDFA ஹோஸ்ட் கணினியின் மென்பொருள் பதிப்பு எண் மென்பொருளில் பதிவுசெய்யப்பட்ட மென்பொருள் பதிப்பு எண்ணுடன் இணக்கமாக இருக்க வேண்டும் தயாரிப்பு சோதனை தாள்.
படி7. புரவலன் கணினி மென்பொருள் இடைமுகம்: ஹோஸ்ட் கணினி மென்பொருளால் காட்டப்படும் தகவல் அடங்கும் பெருக்கி வேலை முறை, வெளியீடு ஆப்டிகல் பவர் இலக்கு மதிப்பு, பம்ப் லேசர் தற்போதைய இலக்கு மதிப்பு மற்றும் வெப்பநிலை கண்காணிப்பு நிலை.

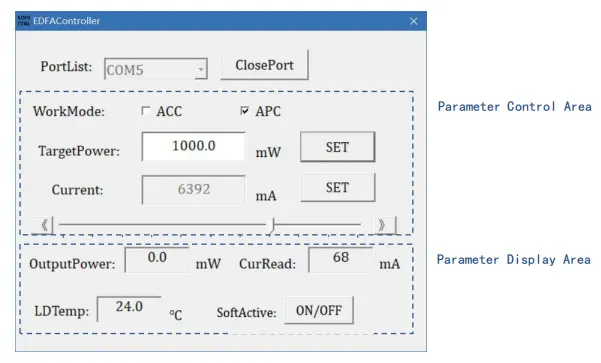

படி8. குறிப்பிட்ட செயல்பாடு: தொடங்கிய பிறகு ஹோஸ்ட் கணினி மென்பொருள், முதலில் சரியான தொடர் போர்ட் எண்ணைத் தேர்ந்தெடுக்கவும் தொடர் போர்ட் வரிசை போர்ட்லிஸ்ட், தொடரைத் திறக்க OpenPort பொத்தானைக் கிளிக் செய்யவும் துறைமுகம். இந்த நேரத்தில், தற்போதைய வாசிப்பு மற்றும் LDTemp சாளரங்கள் காண்பிக்கும் வேலை மின்னோட்டம் மற்றும் தொகுதியின் பம்ப் வெப்பநிலை. இலக்கு ஆப்டிகல் உள்ளிடவும் TargetPower சாளரத்தில் சக்தி மதிப்பு மற்றும் SET பொத்தானை கிளிக் செய்யவும். பொத்தான் போது EDFA தொகுதியின் சுவிட்ச் மற்றும் மென்பொருளில் உள்ள SoftActive பொத்தான் சுவிட்ச் இரண்டும் இயக்கப்பட்டது, அமைப்பு நடைமுறைக்கு வரும் மற்றும் EDFA ஆப்டிகல் பவர் அவுட்புட்டைக் கொண்டுள்ளது.
படி9. கட்டுப்பாட்டு முறை: நிலையான மாதிரி இந்த ஃபைபர் பெருக்கி இரண்டு வேலை முறைகளை ஆதரிக்கிறது, தானியங்கி மின்னோட்டக் கட்டுப்பாடு பயன்முறை (ஏசிசி பயன்முறை) மற்றும் தானியங்கி ஆற்றல் கட்டுப்பாட்டு முறை (ஏபிசி முறை). நீங்கள் மாறலாம் இந்த இரண்டு வேலை முறைகளுக்கு இடையில் WorkMode விருப்பத்தின் மூலம். மாறும்போது, முதலில் ஆக்டிவ் பட்டன் சுவிட்சை அணைக்க நினைவில் கொள்ளவும். (* சில பெருக்கி மாடல்கள் EDFA-C-PA போன்ற ACC பயன்முறையை மட்டுமே ஆதரிக்கின்றன. ACC பயன்முறையில், பம்பை உள்ளிடவும் தற்போதைய சாளரத்தில் தற்போதைய மதிப்பு மற்றும் SET பொத்தானைக் கிளிக் செய்யவும் அல்லது நேரடியாக இழுக்கவும் பம்ப் மின்னோட்ட மதிப்பை அமைக்க இடது மற்றும் வலது ஸ்லைடர்கள். APC பயன்முறையில், உள்ளிடவும் TargetPower விண்டோவில் இலக்கு ஆப்டிகல் பவர் மதிப்பு மற்றும் SET ஐ கிளிக் செய்யவும் பொத்தான்.
படி10. வெளியீடு செயல்படுத்தல்: போது தொகுதியின் முன்புறத்தில் உள்ள பொத்தான் சுவிட்ச் மற்றும் சாஃப்ட்ஆக்டிவ் பட்டனை இயக்கவும் மென்பொருளின் சுவிட்ச் இரண்டும் இயக்கப்பட்டிருக்கும், அமைப்பு நடைமுறைக்கு வரும் பெருக்கி லேசர் வெளியீட்டைக் கொண்டுள்ளது, மேலும் லேசர் காட்டி ஒளி இயக்கத்தில் உள்ளது. ஆன்/ஆஃப் பொத்தான் சிவப்பு நிறத்தில் காட்டப்படும். அளவுரு கண்காணிப்பில் உள்ள OutputPower பகுதி தற்போதைய உண்மையான வெளியீட்டு ஒளியியல் சக்தியைக் காட்டுகிறது, CurRead மின்னோட்டத்தைக் காட்டுகிறது பம்ப் மின்னோட்டம், மற்றும் LDTemp உள் வெப்பநிலையைக் காட்டுகிறது.
படி11. பணிநிறுத்தம்: முதலில் அணைக்கவும் பெருக்கியின் பக்கத்தில் ஆன்/ஆஃப் பட்டன் சுவிட்ச் மற்றும் சாஃப்ட் ஆக்டிவ் பட்டன் மென்பொருளை இயக்கவும், தொடர் போர்ட்டை மூட ClosePort ஐ கிளிக் செய்யவும் மென்பொருளை மூடு.
படி12. அளவுரு நினைவகம்: பயன்முறை மற்றும் கட்டுப்பாட்டு மென்பொருளால் அமைக்கப்பட்ட அளவுருக்கள் தானாக உள்ளே சேமிக்கப்படும் EDFA தொகுதி மற்றும் பவர்-ஆஃப் நினைவகத்தின் செயல்பாட்டைக் கொண்டுள்ளது. தேவை இல்லை என்றால் EDFA அளவுருக்களை மாற்றவும், ஹோஸ்ட் கணினியுடன் இணைக்க வேண்டிய அவசியமில்லை மீண்டும் பயன்படுத்தும் போது.
● வெளியீட்டு இழை மற்றொரு இழையுடன் இணைக்கப்பட வேண்டும் என்றால், அது ஃப்யூஷன் ஸ்ப்ளிசரைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
● தொடங்கும் போது, பவர் ஸ்விட்ச் மற்றும் கீ சுவிட்ச் என்பதை முதலில் உறுதிப்படுத்தவும் அணைக்கப்பட்டு, பின்னர் மின்சார விநியோகத்தை இணைக்கவும். மூடும் போது, முதலில் விசை சுவிட்சை அணைக்கவும், பின்னர் வெளியீட்டிற்குப் பிறகு மின்சார விநியோகத்தைத் துண்டிக்கவும் காட்டி விளக்கு அணைகிறது. மின்சார விநியோகத்தை நேரடியாக துண்டிக்க வேண்டாம் EDFA வேலை செய்கிறது.
● பஞ்சு இல்லாத துடைப்பான் மூலம் சுத்தமான ஃபைபர் கனெக்டர்கள் மற்றும் ஆய்வு இணைப்புக்கு முன் ஃபைபர் எண்ட்-ஃபேஸ் டிடெக்டர். எப்போதும் இழைகளை இணைக்கவும்/துண்டிக்கவும் இறுதி முகம் எரிவதைத் தவிர்க்க சக்தி இல்லாமல். ஃபைபர் ஆப்டிக் இணைப்பிகள் இருக்க வேண்டும் தூசி மூடியால் மூடப்பட்டிருக்கும்.
● வெளியீட்டை அடிக்கடி செருகவும், துண்டிக்கவும் பரிந்துரைக்கப்படவில்லை தூசி மாசுபடுவதைத் தவிர்க்க ஃபைபர் இணைப்பிகள், இது அதிகரிக்க வழிவகுக்கும் ஃபைபர் இணைப்பான் இறுதி முகத்தின் செருகும் இழப்பு அல்லது எரியும்.
● உபகரணங்களை உலர்த்தி உலர்ந்த இடத்தில் சேமிக்கவும்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
