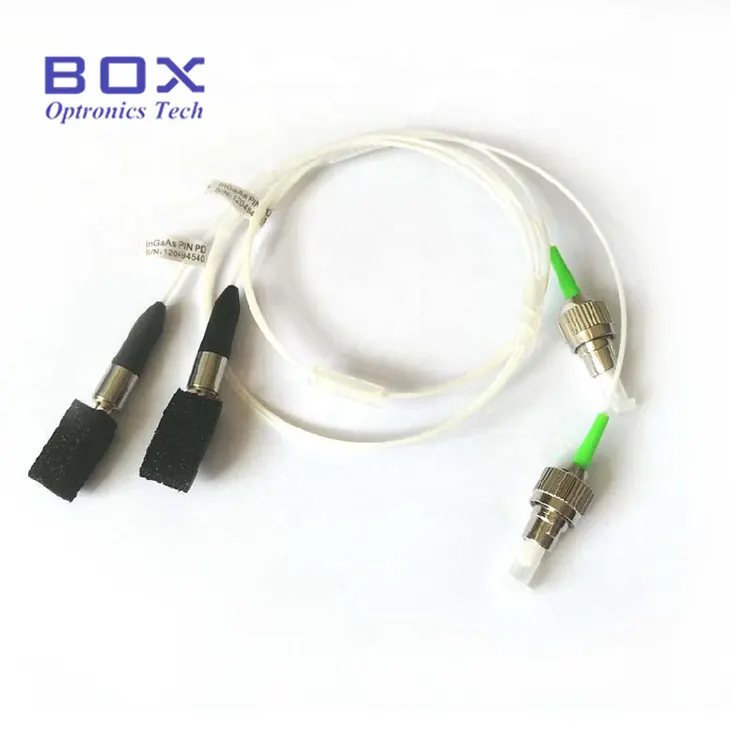

Coaxial Pigtailed InGaAs PIN போட்டோடியோட் டிடெக்டர்

பாக்ஸ் ஆப்ட்ரானிக்ஸ் என்பது ஆப்டோ எலக்ட்ரானிக் கூறு உற்பத்தியாளர் மற்றும் சப்ளையர் ஆகும், இது ஃபைபர்-ஆப்டிக் கம்யூனிகேஷன், சிஏடிவி, உணர்தல் மற்றும் சோதனை மற்றும் அளவீட்டு பயன்பாடுகளுக்கான ஆப்டிகல் டிடெக்டர்களை வழங்குகிறது. Coaxial Pigtailed InGaAs PIN Photodiode Detector (BPD தொடர்) அதிவேக அனலாக் ஆப்டிகல் கண்டறிதல் மற்றும் ரிசீவர் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. இது நேரடி ஆப்டிகல் இணைப்புக்கான ஃபைபர் பிக்டெயில் கொண்ட ஹெர்மீடிக் கோஆக்சியல் தொகுப்பைக் கொண்டுள்ளது, அதே சமயம் கட்டமைக்கக்கூடிய ஃபைபர், கனெக்டர், பேக்கேஜ் மற்றும் பின்அவுட் விருப்பங்கள் வெவ்வேறு OEM ஒருங்கிணைப்பு தேவைகளை ஆதரிக்கின்றன.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தயாரிப்பு கண்ணோட்டம் - Coaxial Pigtailed InGaAs PIN Photodiode Detector

Coaxial Pigtailed InGaAs PIN Photodiode Detector என்பது 1100-1650nm ஸ்பெக்ட்ரல் ரெஸ்பான்ஸ் வரம்பைக் கொண்ட ஆப்டிகல் டிடெக்டர் ஆகும். இது பொதுவாகப் பயன்படுத்தப்படும் 1310nm மற்றும் 1550nm அலைநீளங்களில் அதிக வினைத்திறனை வழங்குகிறது மற்றும் ஃபைபர்-ஆப்டிக் கம்யூனிகேஷன், CATV, உணர்தல் மற்றும் சோதனை மற்றும் அளவீட்டு பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. BPD-70P10B-FA ஆனது 70um ஆக்டிவ் ஏரியா மற்றும் எஃப்சி/ஏபிசி கனெக்டருடன் கூடிய 1-மீட்டர் ஃபைபர் பிக்டெயில் ஆகியவற்றைக் கொண்டுள்ளது, மேலும் இது ஸ்டாக்கில் இருந்து கிடைக்கிறது. மற்ற ஆக்டிவ்-ஏரியா, பேக்கேஜ், ஃபைபர், கனெக்டர் மற்றும் பின்அவுட் உள்ளமைவுகள் OEM ஒருங்கிணைப்பிற்காக தனிப்பயனாக்கப்படுகின்றன.

முக்கிய அம்சங்கள் - Coaxial Pigtailed InGaAs PIN Photodiode Detector

· பரந்த நிறமாலை மறுமொழி வரம்பு: 1100nm முதல் 1650nm வரை

· அதிக வினைத்திறன் , குறைந்த இருண்ட மின்னோட்டம் மற்றும் குறைந்த சந்திப்பு கொள்ளளவு

· அகல அலைவரிசை: 2.5GHz

· விரைவான எழுச்சி/வீழ்ச்சி நேரம்: 0.3நி

· எஃப்சி/ஏபிசி அல்லது பிற கனெக்டருடன் கூடிய பிக் டெயில்டு ஃபைபர் வெளியீடு (ரிசெப்டாக்கிள் விருப்பமும் உள்ளது)

வழக்கமான பயன்பாடுகள் - Coaxial Pigtailed InGaAs PIN Photodiode Detector

· CATV & ஃபைபர்-ஆப்டிக் வீடியோ டிரான்ஸ்மிஷனுக்கான அனலாக் ஆப்டிகல் ரிசீவர்கள்

· பிராட்பேண்ட் RF-ஓவர்-ஃபைபர் கண்டறிதல் அமைப்புகள்

· ஓடிடிஆர் சிக்னல் கண்டறிதல் உட்பட ஆப்டிகல் சோதனை மற்றும் அளவீட்டு கருவி

· விநியோகிக்கப்பட்ட ஒலி உணர்திறன் (DAS) போன்ற விநியோகிக்கப்பட்ட ஃபைபர்-ஆப்டிக் உணர்திறன்

· EDFA, DWDM மற்றும் லேசர் அமைப்புகளில் ஆப்டிகல் பவர் கண்காணிப்பு

· ஃபோட்டானிக்ஸ் ஆய்வக ஆராய்ச்சி மற்றும் OEM அமைப்பு ஒருங்கிணைப்பு

தயாரிப்பு விவரக்குறிப்புகள் - Coaxial Pigtailed InGaAs PIN Photodiode Detector

முழுமையான அதிகபட்ச மதிப்பீடுகள் (TC = 25°C)

அளவுரு	சின்னம்	நிபந்தனை	மதிப்பீடு	அலகு
செறிவூட்டல் ஆப்டிகல் பவர்	பி.எஸ்	CW	5	மெகாவாட்
முன்னோக்கி மின்னோட்டம்	IF	CW	10 (வகை)	எம்.ஏ
தலைகீழ் மின்னழுத்தம்	VRPD	CW	30	V
தலைகீழ் மின்னோட்டம்	IRPD	CW	5	எம்.ஏ
இயக்க வெப்பநிலை	மேல்	-	-40 ~ +85	°C
சேமிப்பு வெப்பநிலை	TS	-	-40 ~ +85	°C

ஆப்டிகல்-எலக்ட்ரிகல் குணாதிசயங்கள் (TC = 25°C)

அளவுரு	சின்னம்	சோதனை நிலை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்.	அதிகபட்சம்.	அலகு
அலைநீள வரம்பு	λ	-	1100	-	1650	nm
பொறுப்பு @ 1310nm	R	Vr=5V, λ=1310nm	0.85	0.90	-	A/W
பொறுப்பு @ 1550nm	R	Vr=5V, λ=1550nm	0.90	0.95	-	A/W
இருண்ட மின்னோட்டம்	ஐடி	Vr=5V	-	0.2	0.5	nA
சந்திப்பு கொள்ளளவு	C	Vr=5V, f=1MHz, கேஸ் ஓபன்	-	0.6	0.75	pF
எழுச்சி நேரம் / வீழ்ச்சி நேரம்	TR/TF	Vr=5V, 10~90%	-	-	0.3	ns
அலைவரிசை (-3dB)	BW	Vr=5V, 50Ω சுமை, முன்னணி நீளம்=6mm, கேஸ் ஓபன்	2.5	-	-	ஜிகாஹெர்ட்ஸ்
கூட்டு இரண்டாவது ஆர்டர் பீட்	CSO	-	-	-70	-	dB
கூட்டு மூன்றாம் வரிசை பீட்	CTB	-	-	-80	-	dB
இயக்க மின்னழுத்தம்	V	-	-	-5	-	V
ஆப்டிகல் ரிட்டர்ன் லாஸ்	ORL	λ=1310nm	-	45	-	dB

தொகுப்பு மற்றும் பின் வரையறை - Coaxial Pigtailed InGaAs PIN Photodiode Detector

வரிசைப்படுத்துதல் தகவல் - கோஆக்சியல் பிக்டெயில்ட் InGaAs PIN ஃபோட்டோடியோட் டிடெக்டர்

மாதிரி பெயரிடல்

BPD - XX X XX X - XX - ( X )

எடுத்துக்காட்டு: BPD-70P10B-FA ( 70மீ ஆக்டிவ் ஏரியா, பிக்டெயில் வகை, 1.0மீ ஃபைபர், வகை B பின்அவுட், FC/APC கனெக்டர்)

களம்	குறியீடு	விளக்கம்
தயாரிப்பு தொடர்	BPD	பெட்டி போட்டோடியோட் தொடர்
செயலில் உள்ள பகுதி	55 / 70 / 3H / மற்றவை	55 = φ55μm; 70 = φ70μm; 3H = φ300μm; மற்ற = வழக்கம்
PD வகை	பி/ஆர்	P = Pigtailed வகை; ஆர் = ஏற்பி வகை
ஃபைபர் நீளம்	05 / 10 / மற்றவை	05 = 0.5மீ; 10 = 1.0மீ; மற்ற = விருப்ப நீளம்
பின்அவுட்	A / B / C / பூஜ்ய	A = வகை A; B = வகை B; சி = வகை சி
இணைப்பான்	FA / SA / FC / SC / ST / மற்றவை	FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; மற்ற = வழக்கம்
பொருள்	பூஜ்ய / சி / எம் / பி	பூஜ்ய = இயல்புநிலை; சி = பீங்கான்; எம் = உலோகம்; பி = பிளாஸ்டிக்

குறிப்பு: பிக்டெயில் நீளம் மற்றும் நிலையான அட்டை வடிவத்தை தனிப்பயனாக்கலாம். தயாரிப்பு அமைப்பு, அளவு, ஆப்டிகல் அளவுருக்கள் மற்றும் செயல்முறை தொழில்நுட்ப தேவைகள் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப வடிவமைக்கப்படலாம்.

தரவுத்தாள் - Coaxial Pigtailed InGaAs PIN Photodiode Detector

தரவுத்தாள்

அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)

கே: கோஆக்சியல் பிக்டெயில்டு போட்டோடியோட் டிடெக்டருக்கும் TO-can InGaAs போட்டோடியோட்களுக்கும் என்ன வித்தியாசம்?

ப: முக்கிய வேறுபாடுகள் தொகுப்பு வடிவமைப்பு மற்றும் கணினி ஒருங்கிணைப்பு ஆகும். கோஆக்சியல் பிக்டெயில்ட் டிடெக்டர் InGaAs PIN ஃபோட்டோடியோடை ஒரு ஹெர்மீடிக் கோஆக்சியல் பேக்கேஜில் ஃபைபர் பிக்டெயிலுடன் ஒருங்கிணைக்கிறது, இது CATV ரிசீவர்கள் மற்றும் ஆப்டிகல் சோதனை உபகரணங்கள் போன்ற பயன்பாடுகளுக்கு நேரடி ஃபைபர் இணைப்பு மற்றும் உயர் அதிர்வெண் செயல்திறனை வழங்குகிறது. TO5/TO46 ஃபோட்டோடியோட்கள் ஆப்டிகல் ஜன்னல்களுடன் உலோக-கேன் தொகுப்புகளைப் பயன்படுத்துகின்றன மற்றும் வெளிப்புற ஆப்டிகல் இணைப்பு தேவைப்படுகிறது, இதனால் அவை இலவச-இடத்தைக் கண்டறிதல் மற்றும் ஒளியியல் சக்தி அளவீட்டிற்கு மிகவும் பொருத்தமானவை.

கே: pigtailed மற்றும் receptacle தொகுப்பு விருப்பங்களுக்கு என்ன வித்தியாசம்?

A: pigtailed பதிப்பில் நேரடி ஆப்டிகல் இணைப்புக்கான நிரந்தரமாக இணைக்கப்பட்ட ஃபைபர் உள்ளது, அதே சமயம் ரிசெப்டாக்கிள் பதிப்பு வசதியான இணைப்பு மற்றும் மாற்றத்திற்கான பிரிக்கக்கூடிய ஃபைபர் இடைமுகத்தை வழங்குகிறது. தேர்வு முக்கியமாக கணினி ஒருங்கிணைப்புத் தேவைகளைப் பொறுத்தது: நிலையான OEM நிறுவல்களுக்கு pigtailed தொகுப்புகள் பொருத்தமானவை, அதே சமயம் receptacle தொகுப்புகள் சோதனை மற்றும் ஆய்வக உபகரணங்களுக்கு வசதியாக இருக்கும்.

கே: InGaAs PIN ஃபோட்டோடியோட்டின் செயலில் உள்ள பகுதியை நான் எவ்வாறு தேர்வு செய்ய வேண்டும்?

ப: ஆப்டிகல் பீம் அளவு, இணைப்புத் திட்டம் மற்றும் இலக்கு கண்டறிதல் அலைவரிசை ஆகியவற்றின் அடிப்படையில் செயலில் உள்ள பகுதி விட்டம் தேர்ந்தெடுக்கப்பட வேண்டும். சிறிய ஆக்டிவ் ஏரியா விட்டம் குறைந்த சந்தி கொள்ளளவு மற்றும் அதிக வேக பதிலை அளிக்கிறது, அதேசமயம் பெரிய பகுதி சில்லுகள் அதிக ஆப்டிகல் - சேகரிப்பு திறன் மற்றும் தளர்வான சீரமைப்பு சகிப்புத்தன்மையை வழங்குகின்றன. ஃபைபர்-இணைந்த அமைப்புகளுக்கு, 70 um போன்ற நடுத்தர அளவிலான விருப்பங்கள் அலைவரிசை மற்றும் சீரமைப்பு அட்சரேகைக்கு இடையே ஒரு நல்ல வர்த்தகத்தை அடைய முடியும்.

தொடர்புடைய தயாரிப்புகள்

· 1மிமீ ஆக்டிவ் ஏரியா InGaAs PIN போட்டோடியோட்

· 5மிமீ InGaAs PIN போட்டோடியோட் TO5

· சிலிக்கான் ஃபோட்டோடியோட் TO46

· C-band Erbium-doped Fiber Booster Amplifier

செயல்பாட்டு குறிப்புகள் மற்றும் கையாளுதல்

InGaAs PIN ஃபோட்டோடியோட்கள் ESD-சென்சிட்டிவ் சாதனங்கள் என்பதால், ஃபோட்டோடியோடைக் கையாளும் போது சரியான ESD பாதுகாப்பு நடைமுறைகளைப் பின்பற்றவும்.

· ஃபைபர் எண்ட்-ஃபேஸ் அல்லது ஆப்டிகல் கனெக்டரை வெறும் விரல்களால் தொடுவதைத் தவிர்க்கவும்.

· டேட்டாஷீட்டில் குறிப்பிடப்பட்டுள்ள முழுமையான அதிகபட்ச மதிப்பீடுகளை மீற வேண்டாம்.

· ஃபைபர் பிக்டெயில் மீது அதிகப்படியான வளைவு அல்லது இயந்திர அழுத்தத்தைத் தவிர்க்கவும்.
