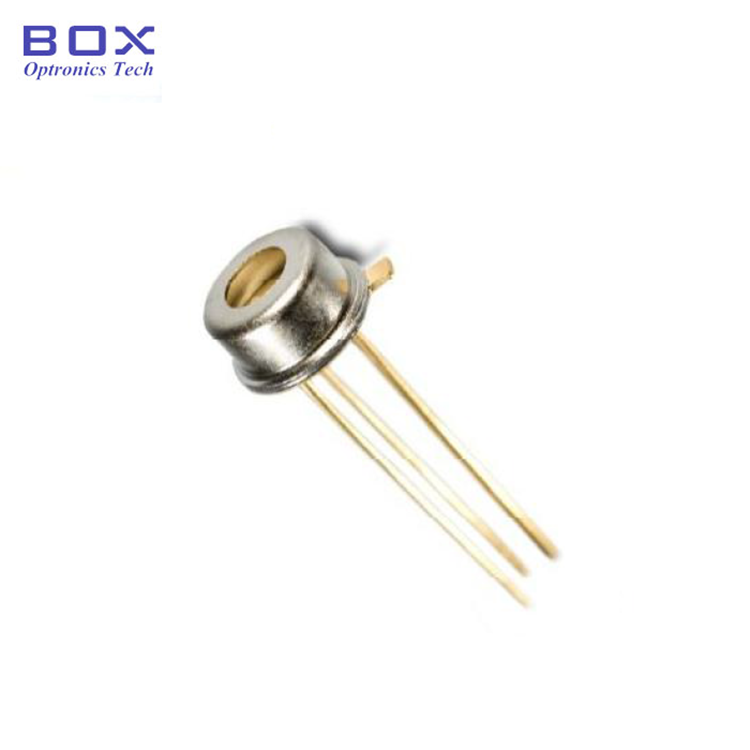

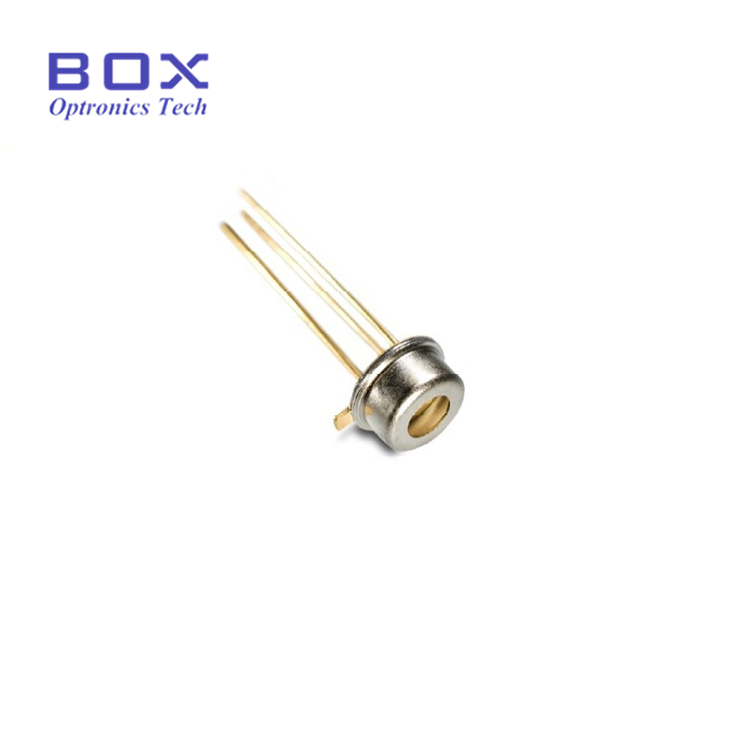

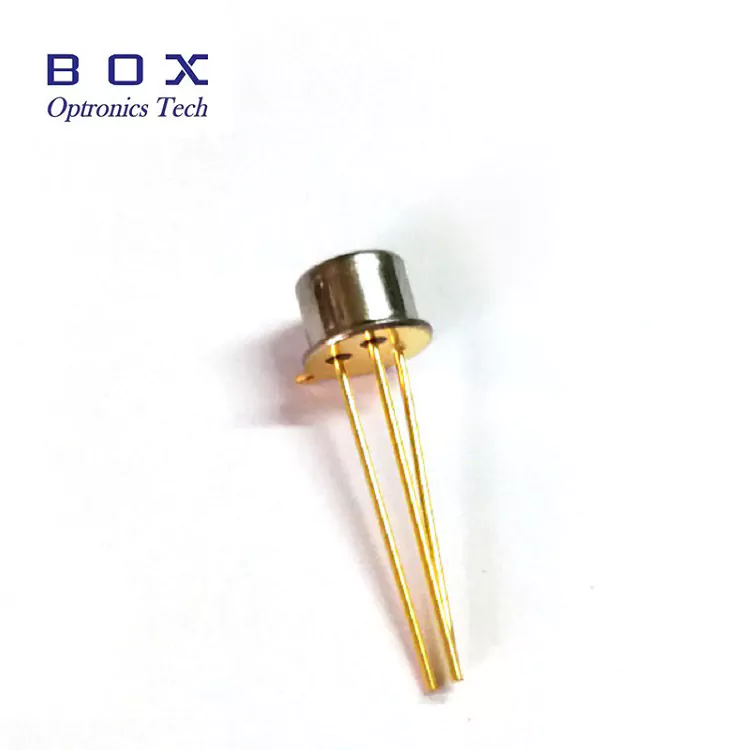

1mm InGaAs PIN போட்டோடியோட் TO46

Box Optronics ஆனது 1mm InGaAs PIN ஃபோட்டோடியோட் TO46 ஐ வழங்குகிறது, இது 900nm முதல் 1650nm அலைநீளம் வரையிலான அலைநீளம் வரையிலான உயர் உணர்திறன் அருகாமை அகச்சிவப்பு கண்டறிதலுக்காக வடிவமைக்கப்பட்டுள்ளது. அதிக வினைத்திறன் (1550nm இல் வகை. 0.95A/W), குறைந்த இருண்ட மின்னோட்டம் மற்றும் குறைந்த கொள்ளளவு ஆகியவற்றைக் கொண்டுள்ளது. ஒரு சிறிய, ஹெர்மெட்டிகல் சீல் செய்யப்பட்ட TO46 உலோகம் ஒரு தட்டையான சாளரத்துடன் பேக்கேஜ் செய்யப்பட்டுள்ளது, ஃபோட்டோடியோட் -40 ° C முதல் +85 ° C வரை நீட்டிக்கப்பட்ட வெப்பநிலை வரம்பில் நம்பகமான நீண்ட கால செயல்பாட்டை வழங்குகிறது. ஆப்டிகல் பவர் மீட்டர்கள், சோதனை கருவிகள் மற்றும் ஃபைபர் ஆப்டிக் கம்யூனிகேஷன் சிஸ்டம்களில் ஒருங்கிணைப்பதற்கு ஏற்றது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தயாரிப்பு மேலோட்டம்-1mm InGaAs PIN Photodiode TO46

Box Optronics இலிருந்து 1mm InGaAs PIN ஃபோட்டோடியோட் (மாடல் BPD-1STO46B-FW) என்பது அகச்சிவப்பு (NIR) கண்டறிதல் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட உயர் செயல்திறன் கொண்ட InGaAs ஃபோட்டோடெக்டர் ஆகும். PIN டையோடு கட்டமைப்பைக் கொண்டுள்ளது, இது 900-1650nm அலைநீள வரம்பில் உள்ள ஒளியியல் சக்தியை உயர் நேரியல் மற்றும் உணர்திறன் கொண்ட விகிதாசார ஒளி மின்னோட்டமாக மாற்றுகிறது. 1 மிமீ விட்டம் கொண்ட செயலில் உள்ள பகுதியைக் கொண்டுள்ளது. ஒரு தட்டையான ஆப்டிகல் சாளரத்துடன் கூடிய ஹெர்மீடிக் TO46 உலோக கேனில் தொகுக்கப்பட்டுள்ளது, ஃபோட்டோடியோட் இயந்திர ரீதியாக வலுவானது, தொழில்துறை மற்றும் ஆய்வக நிலைமைகளில் நிலையான செயல்திறனை உறுதி செய்கிறது. இந்த பண்புக்கூறுகள் ஆப்டிகல் பவர் கண்காணிப்பு, ஃபைபர் ஆப்டிக் சோதனை அளவீடு, லேசர் கண்டறிதல் மற்றும் என்ஐஆர் ஸ்பெக்ட்ரோஸ்கோபி ஆகியவற்றிற்கான சிறந்த தேர்வாக அமைகிறது.

முக்கிய அம்சங்கள்-1mm InGaAs PIN Photodiode TO46

• செயலில் உள்ள பகுதி விட்டம்: திறமையான ஒளி சேகரிப்புக்கு 1மிமீ

• பரந்த நிறமாலை மறுமொழி வரம்பு: 900nm முதல் 1650nm வரை

• அதிக வினைத்திறன்: 1310nm இல் 0.9A/W, 1550nm இல் 0.95A/W

• அல்ட்ரா-குறைந்த இருண்ட மின்னோட்டம், குறைந்த சந்திப்பு கொள்ளளவு

• அதிக நம்பகத்தன்மை மற்றும் நீண்ட கால நிலைத்தன்மை

• ஹெர்மெடிக் TO46 பிளாட்-ஜன்னல் மெட்டல் பேக்கேஜ்

• எளிதாக ஏற்றுவதற்கான நிலையான TO-CAN உள்ளமைவு

வழக்கமான பயன்பாடுகள்-1mm InGaAs PIN Photodiode TO46

• ஆப்டிகல் பவர் மீட்டர்கள் மற்றும் ஆப்டிகல் பவர் கண்காணிப்பு தொகுதிகள்

• ஃபைபர் ஆப்டிக் சோதனை மற்றும் அளவீட்டு உபகரணங்கள்

• தொலைத்தொடர்பு அமைப்புகளில் ஆப்டிகல் சிக்னல் கண்டறிதல் மற்றும் ஆற்றல் கண்காணிப்பு

• நியர்-அகச்சிவப்பு (NIR) நிறமாலை மற்றும் பகுப்பாய்வு கருவிகள்

• லேசர் ஆற்றல் கண்காணிப்பு மற்றும் கட்டுப்பாட்டு அமைப்புகள்

• ஆப்டிகல் அட்டென்யூட்டர் அளவுத்திருத்தம் மற்றும் குணாதிசயம்

• ஃபோட்டானிக்ஸ் ஆய்வகங்களில் ஆராய்ச்சி மற்றும் மேம்பாடு

• ஆப்டிகல் மாட்யூல் ஒருங்கிணைப்பு மற்றும் ஃபோட்டானிக் துணை அமைப்பு மேம்பாடு

தொழில்நுட்ப விவரக்குறிப்புகள்-1mm InGaAs PIN போட்டோடியோட் TO46

முழுமையான அதிகபட்ச மதிப்பீடுகள் (TC = 25°C)

அளவுரு	சின்னம்	மதிப்பீடு	அலகு
தலைகீழ் மின்னழுத்தம்	VRmax	20	V
இயக்க வெப்பநிலை	மேல்	-40 ~ +85	°C
சேமிப்பு வெப்பநிலை	TST	-55 ~ +120	°C

எலக்ட்ரோ-ஆப்டிகல் குணாதிசயங்கள் (TC = 25°C)

அளவுரு	சின்னம்	சோதனை நிலை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்.	அதிகபட்சம்.	அலகு
செயலில் உள்ள பகுதி விட்டம்	φ	-	-	1	-	மிமீ
நிறமாலை வீச்சு	λ	-	900	-	1650	nm
பொறுப்பு @ 1310nm	R	VR = -5V	0.85	0.9	-	A/W
பொறுப்பு @ 1550nm	R	VR = -5V	-	0.95	-	A/W
தலைகீழ் மின்னழுத்தத்தை இயக்குதல்	வி.ஆர்	-	-	-5	-	V
இருண்ட மின்னோட்டம்	ஐடி	VR = -5V	-	1.5	5.0	nA
சந்திப்பு கொள்ளளவு	C	VR = -5V, f = 1MHz	-	50	80	pF
3dB அலைவரிசை	BW	VR = 0V, RL = 50Ω	-	40	-	மெகா ஹெர்ட்ஸ்

தயாரிப்பு விவரங்கள்-1mm InGaAs PIN Photodiode TO46

InGaAs PIN Photodiode என்றால் என்ன?

InGaAs PIN ஃபோட்டோடியோட் என்பது அகச்சிவப்பு (NIR) ஆப்டிகல் கண்டறிதலுக்காக வடிவமைக்கப்பட்ட உயர் உணர்திறன் குறைக்கடத்தி கண்டறிதல் ஆகும். P-I-N குறைக்கடத்தி கட்டமைப்பின் அடிப்படையில், இது நிகழ்வு ஃபோட்டான்களை சிறந்த நேரியல் மற்றும் நிலைத்தன்மையுடன் ஒளி மின்னோட்டமாக மாற்றுகிறது.

900nm முதல் 1700nm வரை செயல்படும், InGaAs ஃபோட்டோடியோட்கள் ஆப்டிகல் கம்யூனிகேஷன் பேண்டுகள் மற்றும் SWIR பகுதி முழுவதும் அதிகப் பிரதிபலிப்புத்தன்மையை வழங்குகின்றன, அவை ஃபைபர் ஆப்டிக் சோதனை, ஆப்டிகல் பவர் கண்காணிப்பு, ஸ்பெக்ட்ரோஸ்கோபி மற்றும் உணர்திறன் பயன்பாடுகளுக்கு ஏற்றதாக அமைகின்றன.

1 மிமீ செயலில் உள்ள பகுதி மேம்பட்ட ஒளி சேகரிப்பு திறன் மற்றும் மேம்படுத்தப்பட்ட இணைப்பு சகிப்புத்தன்மையை வழங்குகிறது, உணர்திறன், சீரமைப்பு நெகிழ்வுத்தன்மை மற்றும் கண்டறிதல் வேகம் ஆகியவற்றுக்கு இடையே ஒரு சிறந்த சமநிலையை வழங்குகிறது.

செயல்திறன் சிறப்பம்சங்கள்-1mm InGaAs PIN Photodiode TO46

• உயர் வினைத்திறன் & குவாண்டம் செயல்திறன்

• அல்ட்ரா-லோ டார்க் கரண்ட்

• குறைந்த கொள்ளளவு & விரைவான பதில்

• பரந்த நிறமாலை கவரேஜ்

• ஹெர்மெடிக் TO46 தொகுப்பு

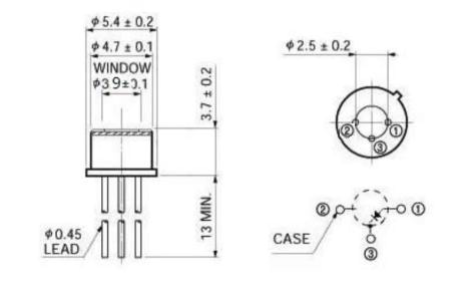

தொகுப்பு பரிமாணங்கள் மற்றும் பின் வரையறை-1mm InGaAs PIN Photodiode TO46

தொகுப்பு வகை:TO46 ஹெர்மீடிக் மெட்டல் கேன், தட்டையான ஜன்னல் (TO-CAN 3-pin)

கேன் விட்டம்:φ5.4 ± 0.2 மிமீ (வெளிப்புறம்), φ4.7 ± 0.1 மிமீ (உள்)

சாளர விட்டம்:φ3.9 ± 0.1மிமீ

பின் கட்டமைப்பு (கீழ் காட்சி): பின் 1 = அனோட் (பி-பக்கம்), பின் 2 = கேஸ் (ஜிஎன்டி), பின் 3 = கேத்தோடு (என்-பக்கம்)

ஆர்டர் தகவல்

மாதிரி பெயரிடல்

BPD - X X TO XX - X - X

எடுத்துக்காட்டு: BPD-1STO46B-FW

களம்	குறியீடு	விளக்கம்
தயாரிப்பு தொடர்	BPD	பெட்டி ஃபோட்டோடியோட் தொடர்
செயலில் உள்ள பகுதி அளவு	1எஸ்	1S = 1mm விட்டம் (2S=2mm, 3S=3mm, 5S=5mm)
தொகுப்பு வகை	TO46	TO46 = TO46 தொகுப்பு (TO5=TO5)
முள் வகை	B	B =B வகை பின்-அவுட்
சாளர வகை	FW	FW = தட்டையான ஜன்னல்

டேட்டாஷீட்-1mm InGaAs PIN போட்டோடியோட் TO46

தரவுத்தாள்

முன்னணி நேரம்

• நிலையான அலகுகள் (இன்-ஸ்டாக் மாடல்கள்): 3~5 வேலை நாட்கள்

• நிலையான உற்பத்தி: 10~15 வேலை நாட்கள்

• தொகுதி ஆர்டர்கள்: தயாரிப்பு அட்டவணைக்குத் தொடர்பு கொள்ளவும்

• சர்வதேச ஷிப்பிங்: ~5 வேலை நாட்கள் (DHL/UPS/FedEx எக்ஸ்பிரஸ்)

• விரைவுபடுத்தப்பட்ட சேவை: கோரிக்கையின் பேரில் கிடைக்கும்

செயல்பாட்டுக் குறிப்புகள் மற்றும் கையாளுதல்-1mm InGaAs PIN Photodiode TO46

• ஃபோட்டோடியோட்கள் எலக்ட்ரோஸ்டேடிக் டிஸ்சார்ஜ் (ESD) உணர்திறன் சாதனங்கள் — எப்போதும் சரியான ESD பாதுகாப்பைப் பயன்படுத்தவும்

• மாசு மற்றும் ESD சேதத்தைத் தடுக்க, வெறும் விரல்களால் லீட்களை நேரடியாகத் தொடுவதைத் தவிர்க்கவும்

• எலக்ட்ரோஸ்டேடிக் டிஸ்சார்ஜ் சேதத்தைத் தடுக்க, பயன்படுத்தப்படாத சாதனங்களை ESD-பாதுகாப்பான பேக்கேஜிங் அல்லது கடத்தும் தட்டுகளில் சேமிக்கவும்
