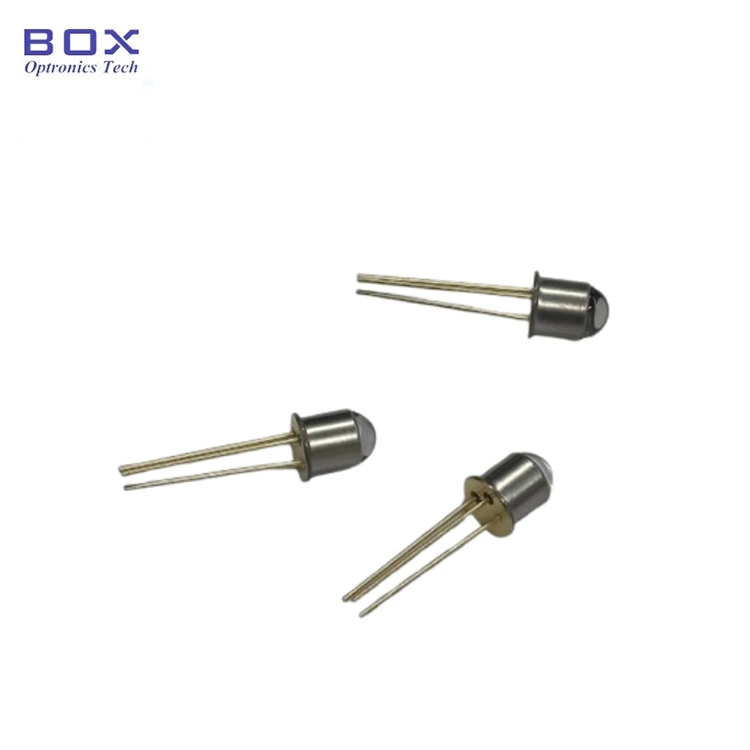

1 மிமீ செயலில் உள்ள பகுதி InGaAs PIN Photodiode

Box Optronics ஆனது TO-46 ஹெர்மீடிக் தொகுப்பில் 1mm ஆக்டிவ் ஏரியா InGaAs PIN ஃபோட்டோடியோடை வழங்குகிறது (மாடல்கள்: BPD-1STO46B-BL பந்து லென்ஸ் மற்றும் BPD-1STO46B-FW தட்டையான சாளரத்துடன்). 1 மிமீ விட்டம் கொண்ட InGaAs ஃபோட்டோசென்சிட்டிவ் பகுதி, 900nm முதல் 1650nm வரையிலான பரந்த நிறமாலை பதில், அதிக வினைத்திறன், குறைந்த இருண்ட மின்னோட்டம் மற்றும் அருகிலுள்ள அகச்சிவப்பு அளவீடு மற்றும் கண்காணிப்பு பயன்பாடுகளுக்கான குறைந்த சந்திப்பு கொள்ளளவு ஆகியவற்றைக் கொண்டுள்ளது. கோஆக்சியல் பிக்டெயில் தொகுப்பும் விருப்பமானது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தயாரிப்பு மேலோட்டம் - 1mm செயலில் உள்ள பகுதி InGaAs PIN Photodiode

Box Optronics இலிருந்து 1mm ஆக்டிவ் ஏரியா InGaAs PIN ஃபோட்டோடியோட் (மாடல்கள்: BPD-1STO46B-BL மற்றும் BPD-1STO46B-FW) என்பது ஒரு சிறிய, அதிக உணர்திறன் InGaAs PIN ஃபோட்டோடெக்டர் ஆகும். 1 மிமீ விட்டம் கொண்ட செயலில் உள்ள பகுதியுடன், இது ஒளி சேகரிப்பு திறன், இணைத்தல் சகிப்புத்தன்மை மற்றும் ஆப்டிகல் பவர் அளவீடு, ஃபைபர் ஆப்டிக் கருவி மற்றும் ஆப்டிகல் கண்காணிப்பு பயன்பாடுகளுக்கான கண்டறிதல் செயல்திறன் ஆகியவற்றின் சீரான கலவையை வழங்குகிறது.

இரண்டு TO46 தொகுப்பு உள்ளமைவுகள் கிடைக்கின்றன: BPD-1STO46B-BL ஆனது ஃபோகஸ்டு அல்லது ஃபைபர்-இணைந்த ஆப்டிகல் சிக்னல்களுடன் மேம்படுத்தப்பட்ட இணைப்பு செயல்திறனுக்கான பால் லென்ஸ் சாளரத்துடன், மற்றும் BPD-1STO46B-FW ஒரு தட்டையான சாளரத்துடன் இலவச-இட ஆப்டிகல் கண்டறிதல் மற்றும் பிளானர் ஆப்டிகல் தேவைப்படும் பயன்பாடுகள். இரண்டு பதிப்புகளும் நம்பகமான நீண்ட கால செயல்பாட்டிற்காக ஹெர்மீடிக் TO46 உலோக பேக்கேஜிங் கொண்டுள்ளது.

முக்கிய அம்சங்கள்-1 மிமீ ஆக்டிவ் ஏரியா InGaAs PIN Photodiode

· 1மிமீ செயல்படும் பகுதி விட்டம்

· பரந்த நிறமாலை மறுமொழி வரம்பு: 900nm-1650nm

· அதிக வினைத்திறன்: 1310nm இல் 0.9A/W, 1550nm இல் 0.95A/W

· குறைந்த இருண்ட மின்னோட்டம் மற்றும் குறைந்த சந்தி கொள்ளளவு

· காம்பாக்ட் TO46 ஹெர்மீடிக் உலோக தொகுப்பு

· இரண்டு சாளர விருப்பங்கள்: மேம்படுத்தப்பட்ட இணைப்பின் செயல்திறனுக்கான பந்து லென்ஸ் (BL), இலவச இடத்தைக் கண்டறிவதற்கான பிளாட் சாளரம் (FW)

வழக்கமான பயன்பாடுகள்-1mm செயலில் உள்ள பகுதி InGaAs PIN Photodiode

· ஆப்டிகல் பவர் மீட்டர்கள் மற்றும் ஆப்டிகல் பவர் கண்காணிப்பு அமைப்புகள்

· ஃபைபர் ஆப்டிக் சோதனை மற்றும் அளவீட்டு உபகரணங்கள்

· EDFA மற்றும் ஆப்டிகல் பெருக்கி ஆற்றல் கண்காணிப்பு

· என்ஐஆர் ஸ்பெக்ட்ரோஸ்கோபி மற்றும் ஆப்டிகல் சென்சிங் சிஸ்டம்ஸ்

· இலவச ஆப்டிகல் கண்டறிதல் பயன்பாடுகள்

· ஆப்டிகல் கூறுகளின் தன்மை மற்றும் அளவுத்திருத்தம்

· ஃபோட்டானிக்ஸ் கருவி மற்றும் OEM ஒருங்கிணைப்பு

தயாரிப்பு விவரக்குறிப்புகள் -1mm செயலில் உள்ள பகுதி InGaAs PIN Photodiode

முழுமையான அதிகபட்ச மதிப்பீடுகள் (TC = 25°C)

அளவுரு	சின்னம்	மதிப்பீடு	அலகு
தலைகீழ் மின்னழுத்தம்	VRmax	20	V
இயக்க வெப்பநிலை	மேல்	-40 ~ +85	°C
சேமிப்பு வெப்பநிலை	TST	-55 ~ +120	°C

எலக்ட்ரோ-ஆப்டிகல் குணாதிசயங்கள் (TC = 25°C)

அளவுரு	சின்னம்	சோதனை நிலை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்.	அதிகபட்சம்.	அலகு
செயலில் உள்ள பகுதி விட்டம்	φ	-	-	1	-	மிமீ
ஸ்பெக்ட்ரல் ரெஸ்பான்ஸ் வரம்பு	λ	-	900	-	1650	nm
1310nm இல் பொறுப்புணர்வு	R	-	0.85	0.9	-	A/W
1550nm இல் பொறுப்புணர்வு	R	-	-	0.95	-	A/W
இயக்க மின்னழுத்தம்	V	VR = -5V	-	-	-5	V
இருண்ட மின்னோட்டம்	ஐடி	VR = -5V	-	1.5	5.0	nA
சந்திப்பு கொள்ளளவு	C	VR = -5V, f = 1MHz	-	50	80	pF
3dB அலைவரிசை	Bw	VR = 0V, RL = 50Ω	-	40	-	மெகா ஹெர்ட்ஸ்

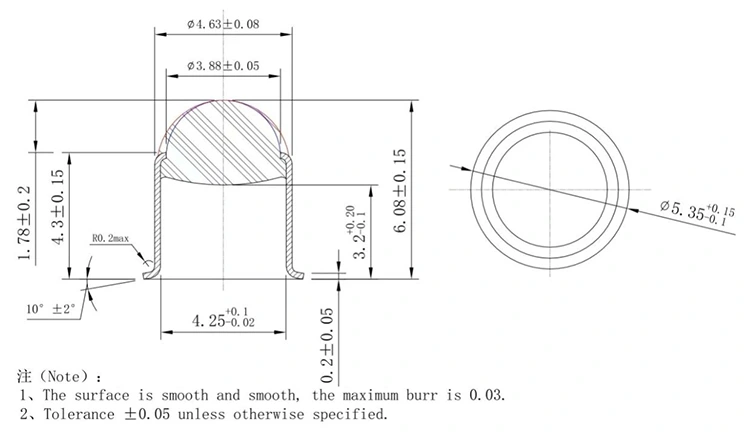

தொகுப்பு மற்றும் பின் வரையறை -1mm செயலில் உள்ள பகுதி InGaAs PIN Photodiode

தொகுப்பு வகை: TO46 ஹெர்மீடிக் மெட்டல் தொகுப்பு

பந்து லென்ஸ்:

தட்டையான ஜன்னல்:

வரிசைப்படுத்துதல் தகவல் -1mm செயலில் உள்ள பகுதி InGaAs PIN Photodiode

மாதிரி பெயரிடல்

BPD - X X TO XX - X - X

எடுத்துக்காட்டு: BPD-1STO46B-FW

களம்	குறியீடு	விளக்கம்
தயாரிப்பு தொடர்	BPD	பெட்டி போட்டோடியோட் தொடர்
செயலில் உள்ள பகுதி அளவு	1எஸ்	1S = 1mm விட்டம் (1S=1mm, 2S=2mm, 3S=3mm, 5S=5mm)
தொகுப்பு வகை	TO46	TO46 ஹெர்மீடிக் உலோக தொகுப்பு
துணை வகை	B	பி வகை முள்
சாளர வகை	BL / FW	BL = பால் லென்ஸ்; FW = தட்டையான ஜன்னல்

டேட்டாஷீட் -1மிமீ ஆக்டிவ் ஏரியா InGaAs PIN Photodiode

BPD-1STO46B-BL

BPD-1STO46B-FW

அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)

கே: BL (பால் லென்ஸ்) மற்றும் FW (பிளாட் ஜன்னல்) பதிப்புகளுக்கு என்ன வித்தியாசம்?

ப: BPD-1STO46B-BL ஒரு பந்து லென்ஸ் சாளரத்தைக் கொண்டுள்ளது, இது 1 மிமீ செயலில் உள்ள பகுதியில் சம்பவ ஒளியை மையப்படுத்துவதன் மூலம் ஆப்டிகல் இணைப்பின் செயல்திறனை மேம்படுத்துகிறது. இது ஃபைபர்-இணைந்த ஆப்டிகல் சிக்னல்கள், ஃபோகஸ்டு பீம்கள் மற்றும் ஆப்டிகல் பவர் அளவீடு மற்றும் ஃபைபர் ஆப்டிக் சோதனைக் கருவிகள் போன்ற அதிக இணைப்பு சகிப்புத்தன்மை தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றது.

BPD-1STO46B-FW , ஒளியியலில் கவனம் செலுத்தாமல் ஒரு தட்டையான ஆப்டிகல் சாளரத்தைக் கொண்டுள்ளது, இது அசல் பீம் சுயவிவரத்தை பராமரிப்பது முக்கியமானதாக இருக்கும் இலவச-இட ஆப்டிகல் கண்டறிதல் மற்றும் அளவீட்டு பயன்பாடுகளுக்கான நேரடி ஆப்டிகல் இடைமுகத்தை வழங்குகிறது.

இரண்டு பதிப்புகளும் ஒரே InGaAs PIN ஃபோட்டோடியோட் சிப் மற்றும் TO46 ஹெர்மீடிக் தொகுப்பைப் பயன்படுத்துகின்றன, அதே நேரத்தில் ஆப்டிகல் சாளர உள்ளமைவை இணைக்கும் முறை மற்றும் பயன்பாட்டுத் தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கலாம்.

கே: இந்த 1mm InGaAs ஃபோட்டோடியோட் எந்த அலைநீள வரம்பைக் கண்டறிய முடியும்?

ப: இந்த InGaAs PIN ஃபோட்டோடியோட் 900nm முதல் 1650nm வரையிலான பரந்த அகச்சிவப்பு நிறமாலை மறுமொழி வரம்பை வழங்குகிறது, 1310nm மற்றும் 1550nm தொடர்பு பட்டைகள் உட்பட பொதுவாகப் பயன்படுத்தப்படும் ஒளியியல் அலைநீளங்களை உள்ளடக்கியது. 1310nm (0.9A/W பொதுவானது) மற்றும் 1550nm (0.95A/W வழக்கமான) ஆகியவற்றில் பதிலளிப்பது குறிப்பிடப்பட்டுள்ளது. இது ஒளியியல் சக்தி அளவீடு, லேசர் கண்காணிப்பு, ஆப்டிகல் சென்சிங் மற்றும் நம்பகமான NIR கண்டறிதல் தேவைப்படும் கருவி பயன்பாடுகளுக்கு ஏற்றது.

கே: குறைந்தபட்ச ஆர்டர் அளவு (MOQ) என்ன?

A: 1mm InGaAs PIN Photodiode TO46க்கான MOQ 1pc ஆகும். R&D மற்றும் முன்மாதிரிக்கான ஒற்றை அலகுகள் முதல் கருவி உற்பத்தி மற்றும் OEM நிரல்களுக்கான பெரிய தொகுதிகள் வரை நெகிழ்வான ஆர்டர் அளவுகளை நாங்கள் ஆதரிக்கிறோம்.

கே: இந்த 1மிமீ ஆக்டிவ் ஏரியா InGaAs PIN Photodiode இன் ஃபைபர் பிக்டெயில் பதிப்பைப் பெற முடியுமா?

ப: ஆம். Box Optronics ஆனது ஃபைபர் பிக்டெயில் InGaAs போட்டோடியோட் மாட்யூல்களை இணைப்பு விருப்பங்களுடன் நேரடி ஃபைபர் இணைப்பிற்கான வழங்குகிறது. இந்த தொகுதிகள் InGaAs ஃபோட்டோடியோட் சிப்பை ஒரு சிறிய தொகுப்பில் ஃபைபர் இணைப்புடன் ஒருங்கிணைக்கிறது, இது ஆப்டிகல் கருவிகள் மற்றும் ஃபைபர் ஆப்டிக் அமைப்புகளில் OEM ஒருங்கிணைப்புக்கு ஏற்றது.

தொடர்புடைய தயாரிப்புகள் -1mm செயலில் உள்ள பகுதி InGaAs PIN Photodiode

· Coaxial Pigtailed InGaAs PIN Photodiode Detector

· 2மிமீ InGaAs PIN போட்டோடியோட் TO5 (மாடல் BPD-2STO5B-FW)

· 3மிமீ InGaAs PIN போட்டோடியோட் TO5 (மாடல் BPD-3STO5B-FW)

· 5மிமீ InGaAs PIN போட்டோடியோட் TO5 (மாடல் BPD-5STO5B-FW)
