Box Optronics ஆனது 840nm ஃபைபர் கபுல்டு SLD பிராட்பேண்ட் லைட் சோர்ஸைத் தயாரிக்கிறது, இது ஒரு செமிகண்டக்டர் ஆப்டிகல் ஆம்ப்ளிஃபயர் கட்டமைப்பிலிருந்து பெருக்கப்பட்ட தன்னிச்சையான உமிழ்வை (ASE) அடிப்படையாகக் கொண்ட உயர்-செயல்திறன் செயலில் உள்ள ஆப்டிகல் கூறு ஆகும், இது பரந்த நிறமாலை அலைவரிசை மற்றும் குறைந்த டெம்போரல் பவர் கொண்ட உயர் ஒளியியல் சக்தியை வழங்குகிறது.
இது எல்.ஈ.டிகளை விட அதிக வெளியீட்டு ஆற்றலை வழங்குகிறது, அதே நேரத்தில் லேசர் டையோட்களை விட பரந்த நிறமாலையை பராமரிக்கிறது, இது குறைந்த ஒத்திசைவு மற்றும் அதிக பிரகாசம் தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.
5mW குறைந்தபட்ச வெளியீட்டு சக்தி, 10nm வழக்கமான 3dB அலைவரிசை மற்றும் சிறந்த ஆற்றல் நிலைப்புத்தன்மை (≤±0.02dB குறுகிய கால, ≤±0.05dB நீண்ட கால), இந்த 840nm SLD மூலமானது துல்லியமான ஒளியியல் இமேஜிங் அமைப்புகளுக்கு உகந்ததாக உள்ளது. சாதனம் கணினி ஒருங்கிணைப்புக்கான சிறிய தொகுதி வடிவத்திலும் (70×90×18 மிமீ) மற்றும் ஆய்வகம் மற்றும் சோதனைச் சூழல்களுக்கு பெஞ்ச்டாப் வடிவத்திலும் (195×220×120 மிமீ) கிடைக்கிறது.
780-HP ஃபைபர் பிக்டெயில்கள் மற்றும் FC/APC கனெக்டர்கள் தரமாக, கண்காணிப்பு மற்றும் கட்டுப்பாட்டுக்கான விருப்பமான RS485 தொடர்பு இடைமுகத்துடன், இந்த SLD ஒளி மூலமானது பலதரப்பட்ட பயன்பாடுகளுக்கு பல்துறை மற்றும் நம்பகத்தன்மையை வழங்குகிறது.
● அதிக வெளியீட்டு சக்தி: குறைந்தபட்சம் 5mW
● பரந்த நிறமாலை அலைவரிசை: 10nm வழக்கமான (-3dB)
● சுத்தமான நிறமாலைக்கான குறைந்த நிறமாலை சிற்றலை
● காஸியன் ஸ்பெக்ட்ரம் சுயவிவரம்
● சிறந்த ஆற்றல் நிலைத்தன்மை: ≤±0.02dB/15நிமிடங்கள் குறுகிய கால
● நீண்ட கால நிலைத்தன்மை: ≤±0.05dB/8 மணிநேரம்
● 780-HP ஃபைபருடன் ஃபைபர் இணைந்த வெளியீடு
● FC/APC இணைப்பு தரநிலை, பிற விருப்பங்கள் உள்ளன
● இரண்டு வடிவ காரணிகள்: தொகுதி மற்றும் பெஞ்ச்டாப்
● கண்காணிப்புக்கான RS485 தொடர்பு இடைமுகம்
● ஒப்பிடும்போது குறைந்த விலை தீர்வு
● பரந்த இயக்க வெப்பநிலை வரம்பு: -5°C முதல் +55°C வரை
● சிறிய மற்றும் வலுவான தொகுப்பு வடிவமைப்பு
● தொடுதிரை கட்டுப்பாட்டுடன் விருப்பமான பெஞ்ச்டாப் பதிப்பு
● ஃபைபர் ஆப்டிக் கைரோஸ்கோப்கள் (FOG)
● ஆப்டிகல் கோஹரன்ஸ் டோமோகிராபி (OCT) அமைப்புகள்
● மருத்துவ இமேஜிங் மற்றும் பயோமெடிக்கல் ஒளியியல்
● ஃபைபர் ஆப்டிக் சென்சிங் சிஸ்டம்ஸ்
● வெள்ளை ஒளி இன்டர்ஃபெரோமெட்ரி
● ஆப்டிகல் கூறு சோதனை மற்றும் குணாதிசயம்
● ஆராய்ச்சி மற்றும் மேம்பாட்டு ஆய்வகங்கள்
● ஆப்டிகல் கோஹரன்ஸ் டொமைன் ரிஃப்ளெக்டோமெட்ரி (OCDR)
|
அளவுரு |
அலகு |
மதிப்பு |
குறிப்புகள் |
|
மைய அலைநீளம் |
nm |
840 |
±20nm |
|
வெளியீட்டு சக்தி |
மெகாவாட் |
குறைந்தபட்சம் 5 |
840nm |
|
-3dB அலைவரிசை |
nm |
தட்டச்சு செய்யவும். 10 |
|
|
குறுகிய கால சக்தி நிலைத்தன்மை |
dB |
≤±0.02 |
15 நிமிடங்கள் |
|
நீண்ட கால சக்தி நிலைத்தன்மை |
dB |
≤±0.05 |
8 மணி நேரம் |
|
ஆப்டிகல் தனிமைப்படுத்தி |
dB |
இல்லாமல் |
தொகுதி பதிப்பு (விரும்பினால் கிடைக்கும்) |
|
அளவுரு |
அலகு |
தொகுதி பதிப்பு |
பெஞ்ச்டாப் பதிப்பு |
|
ஃபைபர் வகை |
- |
780-எச்.பி |
780-எச்.பி |
|
இணைப்பான் வகை |
- |
FC/APC |
FC/APC |
|
பரிமாணங்கள் (W×D×H) |
மிமீ |
70×90×18 |
195×220×120 |
|
தொடர்பு இடைமுகம் |
- |
DB9 பெண் (RS485) |
தொடுதிரை + DB9 பெண் (RS485) |
|
பவர் சப்ளை |
- |
5VDC அல்லது 12VDC, <15W |
AC 110~240V, <30W |
|
இயக்க வெப்பநிலை |
°C |
-5 ~ +55 |
-5 ~ +55 |
|
இயக்க ஈரப்பதம் |
% |
0 ~ 70 |
0 ~ 70 |
|
எடை |
g |
~150 |
~1500 |
ஒரு சூப்பர்லுமினசென்ட் டையோடு (SLD) என்பது ஒரு செமிகண்டக்டர் பிராட்பேண்ட் ஆப்டிகல் மூலமாகும், இது லேசர்-டையோடு போன்ற அலை வழிகாட்டி அமைப்பில் அதிக ஆப்டிகல் ஆதாயத்துடன் கூடிய பெருக்கப்பட்ட தன்னிச்சையான உமிழ்வை (ASE) அடிப்படையாகக் கொண்டது, இது லேசர் அலைவுகளைத் தடுக்க ஒடுக்கப்பட்ட ஆப்டிகல் பின்னூட்ட நிலைமைகளின் கீழ் செயல்படுகிறது.
ஒரு ஒத்ததிர்வு குழியை நம்பியிருக்கும் லேசர் டையோட்கள் போலல்லாமல், SLD கள் குழியின் கருத்தை அடக்குவதற்கு குறைந்த-பிரதிபலிப்பு (AR-பூசப்பட்ட) முகங்கள் மற்றும் கோண அல்லது சாய்ந்த அலை வழிகாட்டி கட்டமைப்புகளைப் பயன்படுத்துகின்றன.
• குறைந்த தற்காலிக ஒத்திசைவை பராமரிக்கும் போது, LEDகளை விட கணிசமாக அதிக வெளியீட்டு சக்தி மற்றும் பிரகாசம்
• ஒரு மென்மையான ASE நிறமாலை உறையுடன் கூடிய அகலக்கற்றை உமிழ்வு
• மிகக் குறைந்த தற்காலிக ஒத்திசைவு (குறுகிய ஒத்திசைவு நீளம்), OCT போன்ற இன்டர்ஃபெரோமெட்ரிக் பயன்பாடுகளுக்கு ஏற்றது
• பொதுவாக ஒற்றை குறுக்கு-முறை அலை வழிகாட்டி அமைப்பு திறமையான ஒற்றை-முறை ஃபைபர் இணைப்பை செயல்படுத்துகிறது
• ஸ்பெக்ட்ரல் வடிவம் பொதுவாக அரை-காசியன் அல்லது வடிவமைப்பைப் பொறுத்து தனிப்பயனாக்கப்பட்ட பிளாட்-டாப் சுயவிவரங்களாக வடிவமைக்கப்பட்டுள்ளது
840nm SLD பிராட்பேண்ட் ஒளி மூலமானது இரண்டு தொகுப்பு கட்டமைப்புகளில் கிடைக்கிறது:

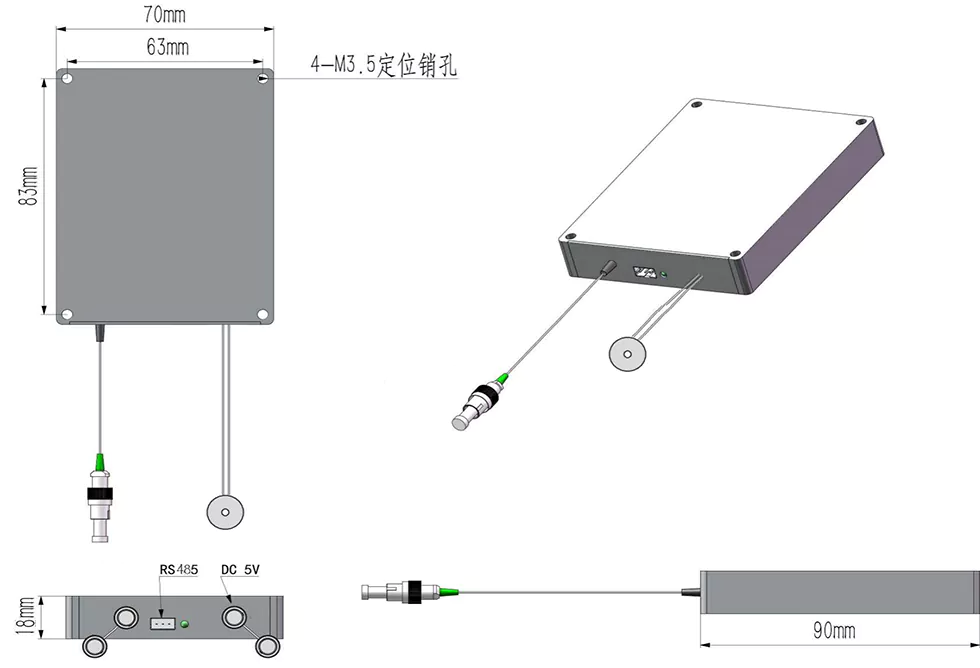

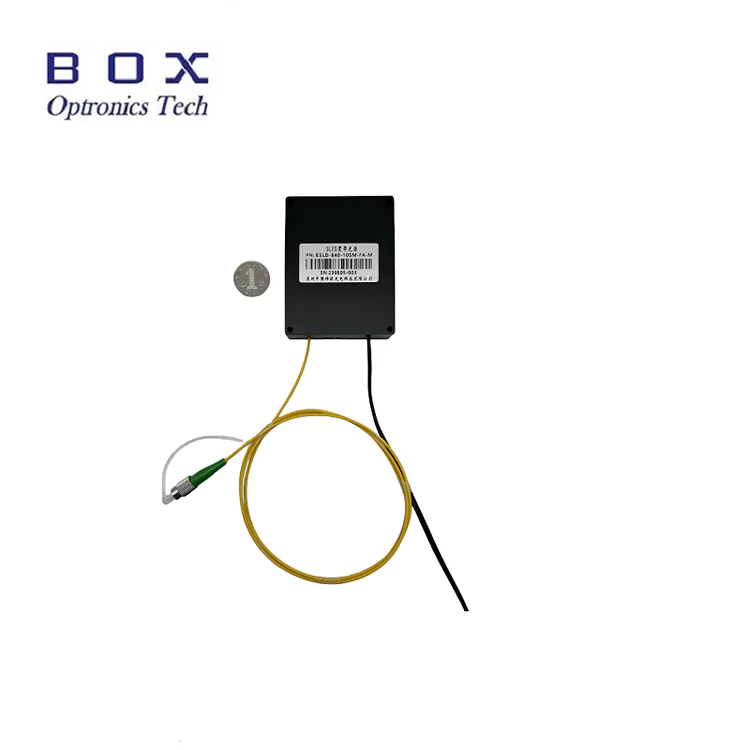

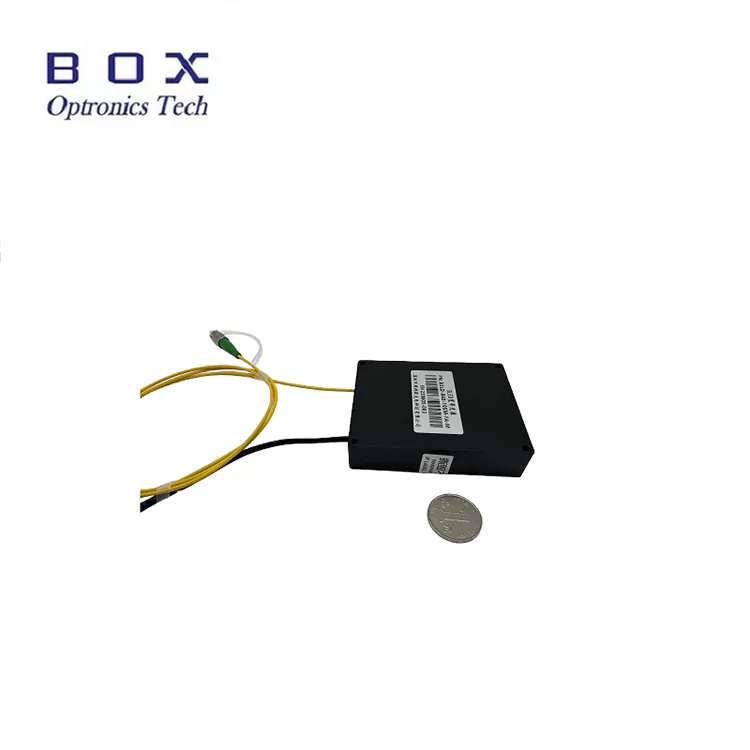

தொகுதி பதிப்பு (70×90×18மிமீ):
• கணினி ஒருங்கிணைப்புக்கான சிறிய, குறைந்த சுயவிவர வடிவமைப்பு
• பாதுகாப்பான நிறுவலுக்கு 4-M3.5 மவுண்டிங் துளைகள்
• DC பவர் உள்ளீடு (5V அல்லது 12V)
• RS485 கம்யூனிகேஷன் போர்ட் (DB9 பெண்)
• எஃப்சி/ஏபிசி கனெக்டருடன் கூடிய ஃபைபர் பிக்டெயில் வெளியீடு
• கருவிகளிலும் அமைப்புகளிலும் உட்பொதிக்க ஏற்றது

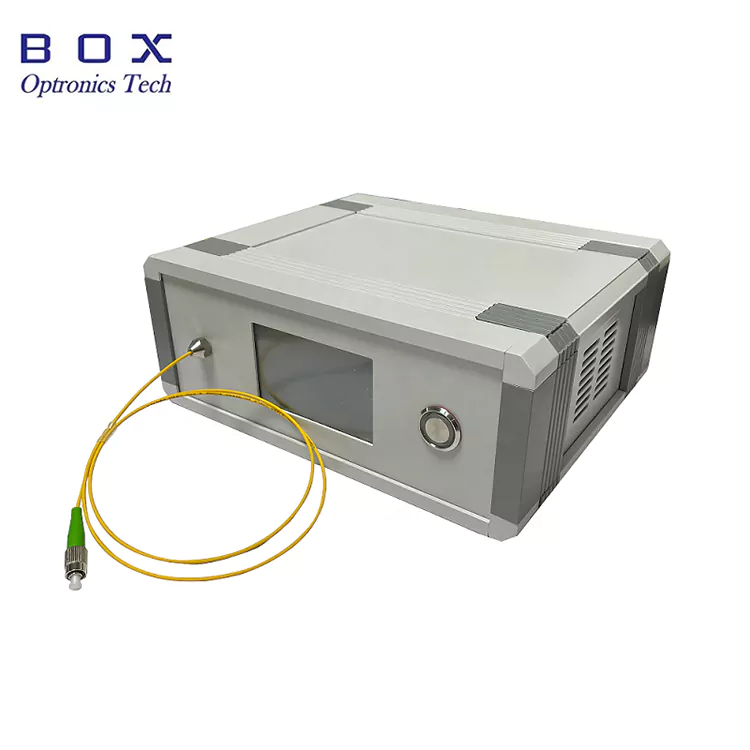

பெஞ்ச்டாப் பதிப்பு (195×220×120மிமீ):
• ஆய்வக பயன்பாட்டிற்கான டேபிள்டாப் படிவ காரணி
• நிலை கண்காணிப்புக்கான உள்ளமைந்த தொடுதிரை காட்சி
• ஏசி பவர் உள்ளீடு (110-240V யுனிவர்சல்)
• RS485 கம்யூனிகேஷன் போர்ட் (DB9 பெண்)
• முன் பேனலில் ஃபைபர் வெளியீடு
• பயன்படுத்த எளிதானது, பிளக் மற்றும் ப்ளே செயல்பாடு
• ஆர்&டி ஆய்வகங்கள் மற்றும் சோதனைச் சூழல்களுக்கு ஏற்றது
மாட்யூல் மற்றும் பெஞ்ச்டாப் பதிப்புகள் இரண்டும் RS485 தொடர்பு இடைமுகத்தை கண்காணிப்பதற்கும் கட்டுப்படுத்துவதற்கும் ஆதரிக்கின்றன. பெஞ்ச்டாப் பதிப்பு கூடுதலாக உள்ளூர் செயல்பாட்டிற்காக உள்ளமைக்கப்பட்ட தொடுதிரை கொண்டுள்ளது.
கிடைக்கக்கூடிய கண்காணிப்பு மற்றும் கட்டுப்பாட்டு அளவுருக்கள்:
• வெளியீட்டு சக்தி கண்காணிப்பு
• இயக்க தற்போதைய கண்காணிப்பு
• வெப்பநிலை கண்காணிப்பு
• பவர் சரிசெய்தல் (விரும்பினால்)
• PC கட்டுப்பாட்டிற்கான ஹோஸ்ட் கணினி மென்பொருள் (விரும்பினால்)
• கடுமையான தரக் கட்டுப்பாடு, ஏற்றுமதிக்கு முன் 100% சோதனை
• நிலையான மொத்த விநியோகத் திறனுடன் போட்டி விலை நிர்ணயம்
• அலைநீளம், சக்தி, அலைவரிசை, ஃபைபர் மற்றும் கனெக்டர்களுக்கான நெகிழ்வான தனிப்பயனாக்குதல் விருப்பங்கள்
• 7×24 மணிநேர தொழில்நுட்ப ஆதரவு மற்றும் விரைவான பதில்
• DHL, UPS மற்றும் FedEx எக்ஸ்பிரஸ் டெலிவரி மூலம் உலகளாவிய ஷிப்பிங்
• மாட்யூல் மற்றும் பெஞ்ச்டாப் பதிப்புகள் இரண்டும் கிடைக்கும்
• கணினி ஒருங்கிணைப்புக்கான விருப்ப ஹோஸ்ட் மென்பொருள்
• உற்பத்தி அளவுகளுக்கு நம்பகமான நீண்ட கால வழங்கல்

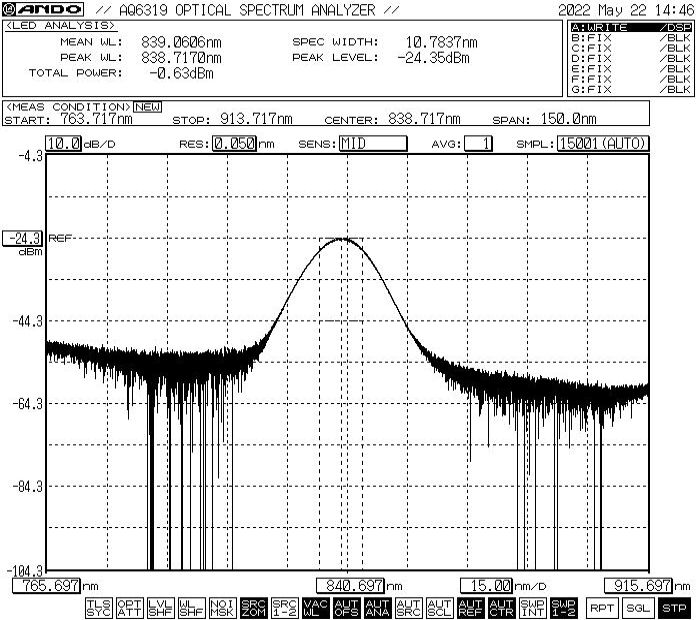

வழக்கமான ஸ்பெக்ட்ரம் சுமார் 10nm -3dB அலைவரிசையுடன் 840nm சுற்றி மைய அலைநீளத்தைக் காட்டுகிறது.
*குறிப்பு: காட்டப்படும் ஸ்பெக்ட்ரம் வழக்கமான செயல்திறன். உண்மையான ஸ்பெக்ட்ரம் அலகுக்கு அலகுக்கு சற்று மாறுபடலாம். குறிப்பிட்ட ஸ்பெக்ட்ரம் தரவு அல்லது தனிப்பயன் ஸ்பெக்ட்ரம் தேவைகளுக்கு எங்களைத் தொடர்பு கொள்ளவும்.
BSLD - XXX - XX - XX - X - (X)
|
களம் |
குறியீடு |
விருப்பம் |
|
தயாரிப்பு தொடர் |
பி.எஸ்.எல்.டி |
SLD பிராட்பேண்ட் ஒளி மூல |
|
அலைநீளம் |
840 |
840: 840nm மைய அலைநீளம் |
|
வெளியீட்டு சக்தி |
5 |
5: 5mW குறைந்தபட்ச வெளியீடு |
|
அலைவரிசை |
1 |
1: 10nm -3dB அலைவரிசை |
|
ஃபைபர் வகை |
எஸ்.எம் |
எஸ்எம்: 780-ஹெச்பி ஒற்றை முறை ஃபைபர் |
|
தொகுப்பு வகை |
எம் / பி |
எம்: தொகுதி, பி: பெஞ்ச்டாப் |
|
மின்னழுத்தம் (தொகுதி மட்டும்) |
H |
இயல்புநிலை: 5VDC, H: 12VDC |
எடுத்துக்காட்டு: BSLD - 840 - 51 - SM - M
840nm SLD பிராட்பேண்ட் லைட் சோர்ஸ், 5mW வெளியீடு, 10nm அலைவரிசை, 780-HP ஃபைபர், மாட்யூல் பதிப்பு, 5VDC பவர் சப்ளை
• மைய அலைநீளம்: 840nm நிலையானது, மற்ற அலைநீளங்கள் கோரிக்கையின் பேரில் கிடைக்கும்
• வெளியீட்டு சக்தி: 5mW நிலையானது, அதிக ஆற்றல் விருப்பங்கள் உள்ளன
• ஸ்பெக்ட்ரல் அலைவரிசை: 10nm நிலையானது, பிற அலைவரிசை விருப்பங்கள் உள்ளன
• ஃபைபர் வகை: 780-ஹெச்பி தரநிலை, பிற சிறப்பு இழைகள் உள்ளன
• ஃபைபர் நீளம்: 0.5மீ, 1மீ, 1.5மீ, 2மீ (தனிப்பயன் நீளம் உள்ளது)
• பிக்டெயில் வகை: 900μm தளர்வான குழாய், 3.0mm தளர்வான குழாய்
• கனெக்டர் வகை: FC/APC தரநிலை, FC/UPC, SC/APC, LC/APC அல்லது தனிப்பயன்
• பேக்கேஜ் வகை: தொகுதி அல்லது பெஞ்ச்டாப்
• பவர் சப்ளை வோல்டேஜ்: 5VDC, 12VDC (தொகுதி), 110-240VAC (பெஞ்ச்டாப்)
• ஆப்டிகல் ஐசோலேட்டர்: பில்ட்-இன் ஐசோலேட்டர் விருப்பம் உள்ளது
• தொடர்பு இடைமுகம்: RS485 தரநிலை, பிற இடைமுகங்கள் உள்ளன
• ஹோஸ்ட் கம்ப்யூட்டர் மென்பொருள்: கண்காணிப்பதற்கும் கட்டுப்படுத்துவதற்கும் கிடைக்கிறது
தனிப்பயன் தேவைகளுக்கு, உங்கள் விவரக்குறிப்புகளுடன் எங்கள் விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும்.
ஒவ்வொரு 840nm SLD பிராட்பேண்ட் ஒளி மூலமும் அளவிடப்பட்ட செயல்திறன் அளவுருக்களை ஆவணப்படுத்தும் ஒரு விரிவான சோதனை அறிக்கையுடன் அனுப்பப்படுகிறது. தரவுத்தாள் PDF கோப்பில் விரிவான விவரக்குறிப்புகள், செயல்திறன் வளைவுகள் மற்றும் பரிமாண வரைபடங்கள் உள்ளன.
• ஒவ்வொரு யூனிட்டிலும் தனிப்பட்ட சோதனை அறிக்கை சேர்க்கப்பட்டுள்ளது
• ஒவ்வொரு யூனிட்டிற்கும் கண்டறியக்கூடிய வரிசை எண்
• EXW (Ex Works): உங்களிடம் DHL/UPS/FedEx கணக்கு இருந்தால் பரிந்துரைக்கப்படும். உங்கள் கணக்கைப் பயன்படுத்தி நாங்கள் அனுப்புகிறோம்; எங்களால் கப்பல் கட்டணம் வசூலிக்கப்படவில்லை.
• DAP (இடத்தில் டெலிவரி செய்யப்பட்டது): உங்களிடம் கூரியர் கணக்கு இல்லையென்றால், ப்ரீபெய்ட் சரக்கு மூலம் ஷிப்பிங்கை நாங்கள் ஏற்பாடு செய்யலாம்.
• பிற விதிமுறைகள்: விவாதிக்க எங்களைத் தொடர்பு கொள்ளவும்.
• PayPal: மாதிரிகள் மற்றும் சிறிய ஆர்டர்களுக்கு விரைவான மற்றும் பாதுகாப்பான கட்டணம்
• T/T (வங்கி பரிமாற்றம்): சாதாரண உற்பத்தி ஆர்டர்களுக்கான நிலையான கட்டண முறை
• அலிபாபா வர்த்தக உத்தரவாதம்: வாங்குபவர் உத்தரவாதத்துடன் ஆன்லைன் பரிவர்த்தனைகளுக்கு பாதுகாப்பான ஆர்டர் பாதுகாப்பு
• கிரெடிட் கார்டு: PayPal, Alibaba மூலம் ஏற்றுக்கொள்ளப்பட்டது
• நெகிழ்வான கட்டண விதிமுறைகள்: பேச்சுவார்த்தைக்குட்பட்டது
முன்னணி நேரம்
• நிலையான உற்பத்தி: ~10-15 வேலை நாட்கள்
• தனிப்பயன் உள்ளமைவுகள்: 15-20 வேலை நாட்கள்
• தொகுதி ஆர்டர்கள்: தயாரிப்பு அட்டவணைக்குத் தொடர்பு கொள்ளவும்
• சர்வதேச ஷிப்பிங்: ~3-5 வேலை நாட்கள் (DHL/UPS/FedEx எக்ஸ்பிரஸ்)
• விரைவுபடுத்தப்பட்ட சேவை: கோரிக்கையின் பேரில் கிடைக்கும்
• ஃபைபர் சேதமடையக்கூடிய கூர்மையான வளைவுகள் அல்லது கிங்க்களைத் தவிர்க்கவும்
• ஃபைபர் பிக்டெயில்களை இழுக்கவோ அல்லது திருப்பவோ வேண்டாம்

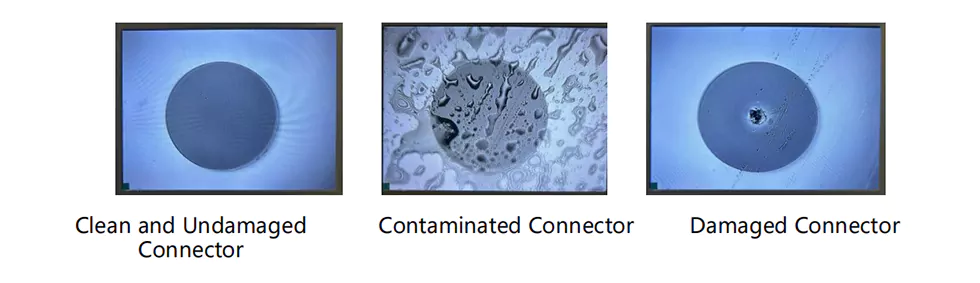

• சரியான துப்புரவுக் கருவிகளைப் பயன்படுத்தி இணைக்கும் முன் ஃபைபர் கனெக்டர்களை சுத்தம் செய்யவும்
• கனெக்டர் பயன்பாட்டில் இல்லாதபோது எப்போதும் டஸ்ட் கேப்களைப் பயன்படுத்தவும்
• பயன்படுத்தும் முன் ஃபைபர் எண்ட்-ஃபேஸ் சேதம் உள்ளதா எனப் பரிசோதிக்கவும்
• இணைக்கும் முன் சரியான மின்வழங்கல் மின்னழுத்தத்தை உறுதி செய்யவும்
• அதிகபட்ச டிரைவ் கரண்ட் அல்லது பவர் ரேட்டிங்குகளை மீறக்கூடாது
• தொடர்ச்சியான செயல்பாட்டிற்கு சரியான வெப்ப மூழ்கியைப் பயன்படுத்தவும்
• ஃபைபரை இணைக்கும்/துண்டிக்கும் முன் பவரை ஆஃப் செய்யவும்
• ஆன் செய்யப்பட்டிருக்கும் போது ஃபைபர் வெளியீட்டை நேரடியாகப் பார்க்க வேண்டாம்
