1. 1060nm 5mW SLED லேசர் டையோடு அறிமுகம்
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. பேக்கிங் உதாரணம்
6. ஆர்டர் தகவல்
7. தரவுத்தாள்
8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்
9. முன்னணி நேரம்
10. செயல்பாட்டு குறிப்புகள்
11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

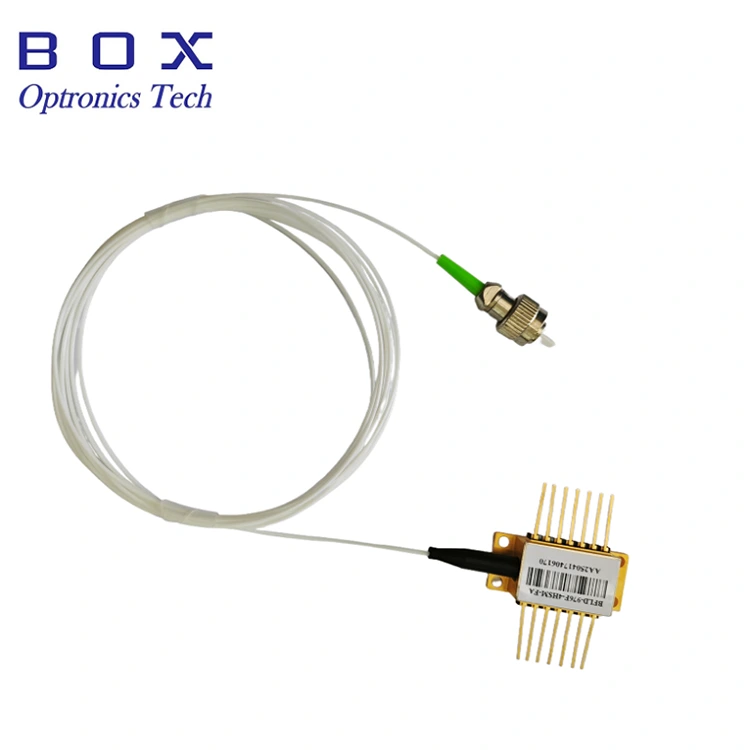

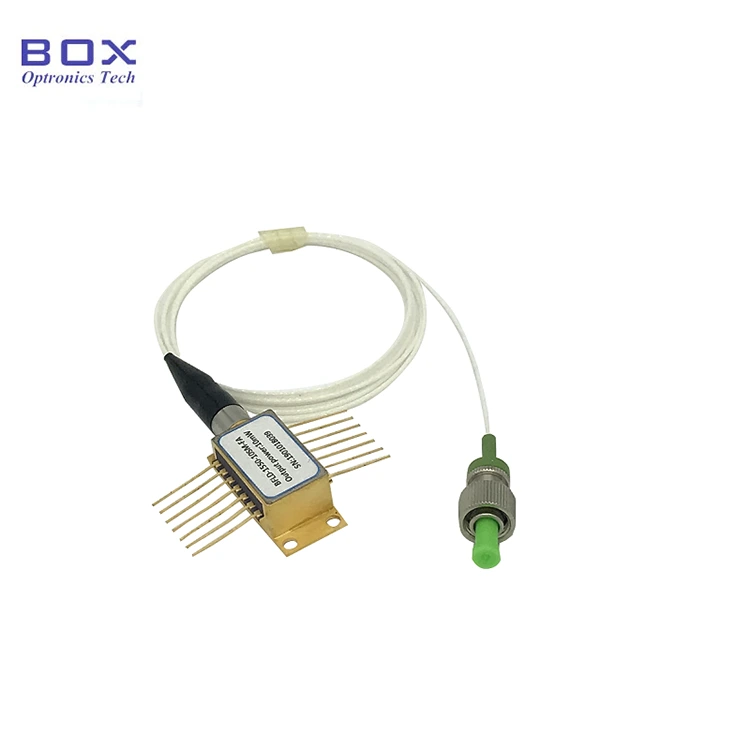

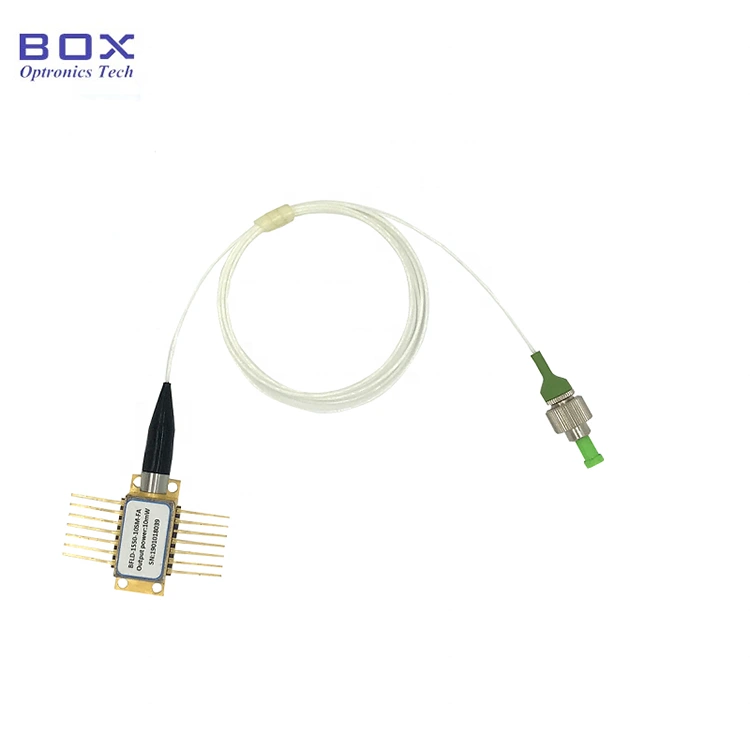

இது 14-பின் பட்டாம்பூச்சி தொகுப்புடன் கூடிய 1060nm 5mW SLED லேசர் டையோடு. இது 5mW வரையிலான வெளியீட்டு சக்தியைக் கொண்டுள்ளது, 15nm 3dB அலைவரிசைக்கு மேல் உள்ளது, மேலும் நிலையான மற்றும் மென்மையான ஸ்பெக்ட்ரமுக்காக TEC மற்றும் தெர்மிஸ்டரை ஒருங்கிணைக்கிறது. ஆப்டிகல் கோஹரன்ஸ் டோமோகிராஃபிக்கு (OCT) ஏற்றது. ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை 260 ° C ஐ விட அதிகமாக இருக்கக்கூடாது, மேலும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும்.
|
அளவுரு |
சின்னம் |
நிபந்தனை |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
|
மைய அலைநீளம் |
λc |
TL=15～35℃ CW |
1050 |
1060 |
1070 |
nm |
|
ஆப்டிகல் வெளியீட்டு சக்தி |
அஞ்சல் |
TL=25℃ |
- |
5 |
- |
மெகாவாட் |
|
வாசல் மின்னோட்டம் |
ITH |
TL=25℃ |
- |
50 |
70 |
எம்.ஏ |
|
இயக்க மின்னழுத்தம் |
VOP |
IOP=200mA(CW) |
- |
- |
1.7 |
V |
|
இயக்க மின்னோட்டம் |
ஐயோப் |
- |
- |
200 |
250 |
எம்.ஏ |
|
-3dB நிறமாலை அகலம் |
Δλ |
- |
15 |
20 |
- |
nm |
|
சிற்றலை குணகம் |
m |
- |
- |
- |
0.2 |
dB |
|
MPD தலைகீழ் மின்னழுத்தம் |
VMPD |
- |
- |
- |
5 |
V |
|
MPD பொறுப்பு |
IMON/POP |
- |
1 |
- |
30 |
μA/mW |
|
தெர்மிஸ்டர் பீட்டா மதிப்பு |
β |
- |
3500 |
3930 |
4100 |
K |
|
தெர்மிஸ்டர் மின்னோட்டம் |
மேலும் |
- |
- |
- |
0.2 |
எம்.ஏ |
|
மாறி வெப்பநிலை. சோதனை மாற்ற விகிதம் |
ΔPT/POP |
TC: -20~60℃ |
- |
15% |
- |
- |
|
அறை வெப்பநிலை. சக்தி மாற்ற விகிதம் |
ΔPt/POP |
TLD=25℃, t=30min |
- |
5% |
- |
- |
● SM Hi1060 அல்லது PM980 pigtail;
● வெளியீடு சக்தி 5mW வரை;
● TEC மற்றும் Monitor PD உடன் 14-pin BTF தொகுப்பு.
● ஃபைபர் ஆப்டிக் கைரோஸ்கோப்கள்;
● ஃபைபர் ஆப்டிக் சென்சிங் சிஸ்டம்;
● ஆப்டிகல் உபகரண அமைப்பு.

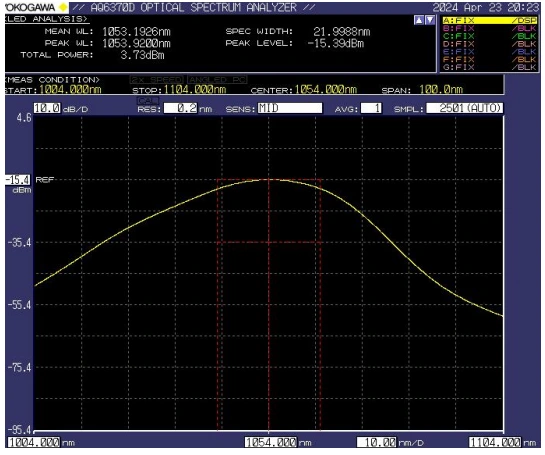

● வழக்கமான ஸ்பெக்ட்ரம்: -3dB அலைவரிசை குறைந்தபட்சம்.15nm / Typ.20nm

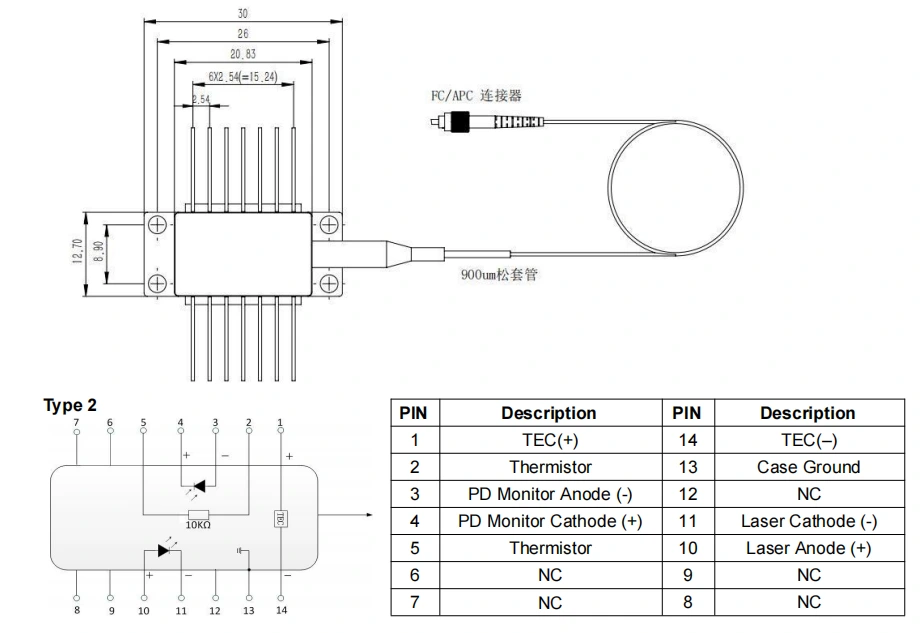

● தொகுப்பு வரைதல்&PIN-OUT வரையறை(அலகு:mm)-1060nm 5mW SLED லேசர் டையோடு

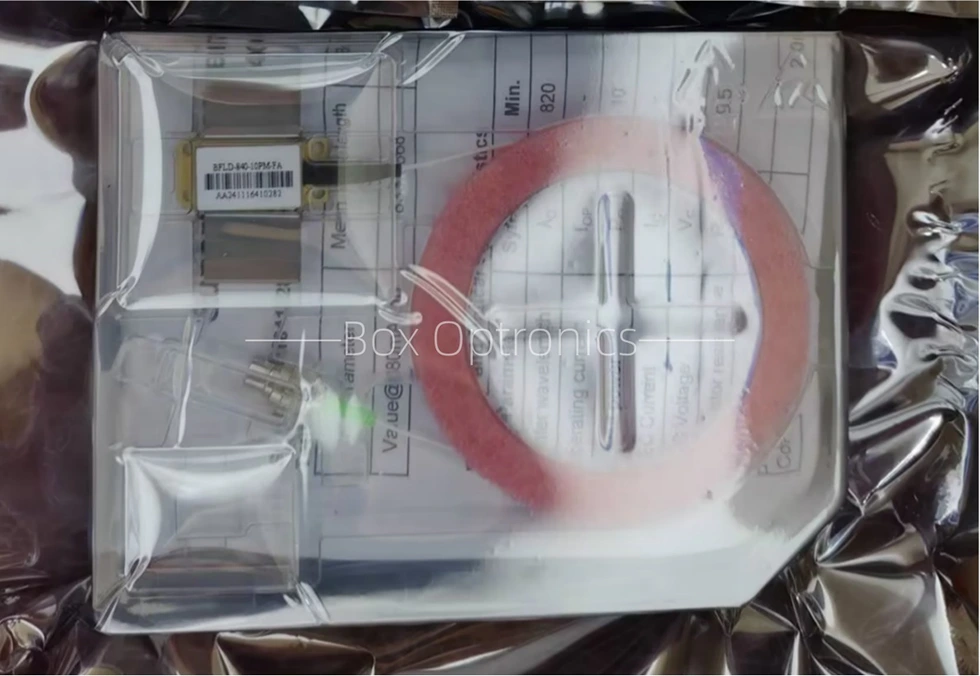

● பேக்கிங் உதாரணம்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
1060nm 5mW SLED லேசர் டையோடு |
1 |
|
2 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
*தனிப்பட்ட சாதனம்; உள்ளமைக்கப்பட்ட இயக்கி இல்லை (வெளிப்புற இயக்கி விருப்பமானது).
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பின்-அவுட் |
|
BFSLD |
-XXX |
-XX |
XX |
-XX |
X |
|
SLDDiode |
1060:1060nm |
5:5மெகாவாட் 15:15 மெகாவாட் |
எஸ்எம்: Hi1060 PM : PM980
|
FA: FC/APC SA: SC/APC மற்றவை |
NULL: 14PIN வகை 2 தனிப்பயனாக்கப்பட்டது (10PIN) |
எ.கா: BFSLD-1060-5SM-FA
(ஆர்டர் தகவல்: 1060nm 5mW SLED லேசர் டையோடு, பட்டாம்பூச்சி தொகுப்பு, SM Hi1060 ஃபைபர், FC/APC இணைப்பான்).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், EXW ஐப் பயன்படுத்துமாறு Box Optronics பரிந்துரைக்கிறது. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், தயாரிப்புகளுக்கான ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும்.
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில கையிருப்பில் இருந்தால், அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● செயல்படும் போது, இந்த சாதனம் அதிக தீவிரம் கொண்ட லேசர் கற்றையை வெளியிடுகிறது; ஃபைபர் எண்ட் முகத்தை நேரடியாகப் பார்க்க வேண்டாம், அவ்வாறு செய்வதால் கண் காயம் ஏற்படலாம்.
● இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது; எனவே, பேக்கேஜிங், போக்குவரத்து மற்றும் பயன்பாட்டின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகளை கண்டிப்பாக கடைபிடிக்க வேண்டும். கூடுதலாக, மின்சாரம் வழங்கப்படுவதைத் தடுக்க முன்னெச்சரிக்கைகள் எடுக்கப்பட வேண்டும், ஏனெனில் அவ்வாறு செய்யத் தவறினால் சாதனம் நிரந்தரமாக சேதமடையலாம் (எ.கா., முறையான உபகரணங்கள் தரையிறக்கப்படுவதை உறுதிசெய்தல் மற்றும் நிலையான எதிர்ப்பு மணிக்கட்டுப் பட்டையை அணிதல்).
● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது அழுத்தம் கொடுக்கவோ அல்லது இழுக்கவோ கூடாது. இணைப்பிகள் பொருத்தப்பட்ட சாதனங்களுக்கு, நிறுவல் அல்லது அகற்றும் போது சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டும் ஒரே நேரத்தில் உயர்த்தப்படுவதை உறுதிசெய்யவும்.
● ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை 260 ° C ஐ விட அதிகமாக இருக்கக்கூடாது, மேலும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். பின்வருவனவற்றில் குறிப்பிட்ட கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, சாதனம் ஒரு சக்தியற்ற நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக தரையிறக்கப்பட வேண்டும்.
● பவர்-அப் செயல்பாட்டின் போது, அதிக மின்னோட்டத்தை நேரடியாகப் பயன்படுத்த வேண்டாம், ஏனெனில் இது சிப்பை சேதப்படுத்தும். அதற்கு பதிலாக, சிப்பின் நுழைவாயிலுக்கு அருகில் உள்ள மின்னோட்ட மட்டத்தில் சாதனத்தை இயக்கவும், பின்னர் தேவையான அளவை அடையும் வரை படிப்படியாக மின்னோட்டத்தை சிறிய அதிகரிப்புகளில் அதிகரிக்கவும்.
● அனைத்து கூறுகளையும் இயக்குவதற்கு முன், முதலில் குளிரூட்டியை இயக்கவும், பின்னர் சிப் அதிக வெப்பம் மற்றும் அதிக சுமைகளைத் தடுக்க, அதிகரிக்கும் பவர்-அப் படிகளைத் தொடரவும்.
● உத்தரவாதக் காலம்:
வாங்கியதிலிருந்து 1 வருடத்திற்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், தயாரிப்பு தரச் சிக்கல்களால் ஏற்படும் தவறுகளுக்கு இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் வழங்கப்படும். இருப்பினும், உத்தரவாதக் காலத்திற்குள் பின்வரும் சந்தர்ப்பங்களில் இலவச பழுதுபார்ப்பு சேவைகளை மறுக்கும் உரிமையை Box Optronics வைத்திருக்கிறது:
(1) இயற்கை காரணிகள் (எ.கா. மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்களால் ஏற்படும் சேதம்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
